开关电源的过流保护电路设计方案

直流电源过电压、欠电压及过流保护电路

该保护电路在直流电源输入电压大于30V或小于18V或负载电

流超过35A时，晶闸管都将被触发导

通，致使断路器QF跳闸。图中，YR

为断路器QF的脱扣线圈；KI为过电

流继电器。

带过流保护的电动自行车无级调速电路

图中，RC为补偿网络，以改善电动机的力矩特性。具体数值由实验决定。

电路如图16-91所示。它适用于电动自行车或电动三轮车。调节电位器RP，可改变由555

时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。Rs是过电流取样电

阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分

流了部分负载，从而保护了功率管VTi。

过流保护用电子保险的制作电路图

本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。重置电路时，只需把电源关掉，然后再接通。该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。 当电源刚刚接通时，全部电源电压加在保险上。三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。保险导电，负载有电流流过。当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压(VAB)通常小于2V，具体值取决于负载电流。当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。

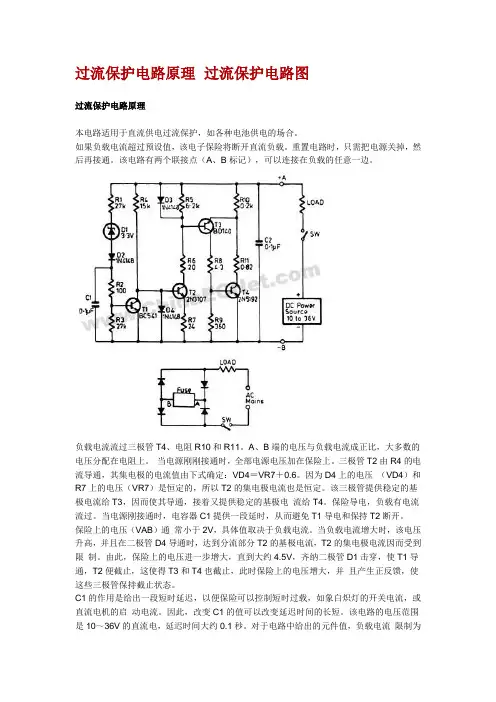

过流保护电路原理 过流保护电路图

过流保护电路原理

本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。重置电路时，只需把电源关掉，然后再接通。该电路有两个联接点（A、B标记），可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。 当电源刚刚接通时，全部电源电压加在保险上。三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。因为D4上的电压 （VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电 流给T4。保险导电，负载有电流流过。当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压（VAB）通 常小于2V，具体值取决于负载电流。当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限 制。由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并 且产生正反馈，使这些三极管保持截止状态。

C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启 动电流。因此，改变C1的值可以改变延迟时间的长短。该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。对于电路中给出的元件值，负载电流 限制为1A。通过改变元件值，负载电流可以达到10mA～40A。选择合适额定值的元件，电路的工作电压可以达到6～500V。通过利用一个整流电桥（如 下面的电源电路），该保险也可以用于交流电路。电容器C2提供保险端的瞬时电压保护。二极管D2避免当保险上的电压很低时，C1经过负载放电。

基于mos管的过流保护电路

基于MOS管的过流保护电路

引言：

在电子设备和电路中，过流保护是一项非常重要的功能。过大的电流可能会导致电路元件的损坏甚至引发火灾等安全隐患。因此，设计一种有效的过流保护电路对保护电子设备的安全运行至关重要。

一、过流保护原理

过流保护电路是通过检测电路中的电流，当电流超过设定的阈值时，及时切断电路，以防止过大的电流对电路和元件造成损坏。基于金属氧化物半导体场效应管（MOS管）的过流保护电路是一种常用的设计方案。

二、过流保护电路的工作原理

过流保护电路一般由电流检测电阻、比较器、触发器和MOS管组成。电流检测电阻用于检测电路中的电流，将电流信号转化为电压信号。比较器用于将电流信号与设定的阈值进行比较，并输出相应的信号。触发器用于延时控制，确保过流保护电路的稳定和可靠性。MOS管作为开关元件，当比较器输出的信号为高电平时，MOS管导通，从而切断电路。

三、过流保护电路的设计要点

1. 选择合适的电流检测电阻：电流检测电阻的阻值应根据电路的工作电流来确定，一般选择较小的阻值，以确保电流检测的准确性。

2. 设置合理的阈值：阈值的设置应考虑电路的额定工作电流和一定的安全裕度，以确保过流保护的可靠性。

3. 选择合适的比较器：比较器的输入电压范围应能够满足电流检测电阻输出的电压范围，同时具有较高的精度和响应速度。

4. 设计合理的延时控制：触发器的延时时间应根据具体应用场景来确定，以兼顾过流保护的响应速度和系统的稳定性。

四、过流保护电路的应用

基于MOS管的过流保护电路在各种电子设备和电路中广泛应用，如电源电路、电动机驱动电路、LED照明电路等。它能够有效地保护设备和电路免受过大电流的损害，提高设备的可靠性和安全性。

五、过流保护电路的优势

1. 简单可靠：基于MOS管的过流保护电路结构简单，可靠性高，容易实现。

2. 响应速度快：MOS管具有较高的开关速度，能够快速切断电路，有效保护电路和元件。

过流保护电路图

2008年04月24日 09:24 本站原创 作者：本站 用户评论（3）

关键字：

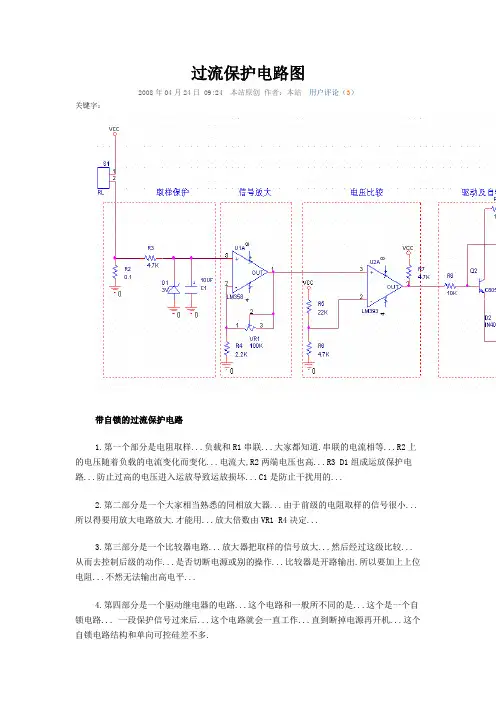

带自锁的过流保护电路

1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...

2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...

3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...

4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多. 过流保护电路

过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复， 而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能 。

过流保护电路图

过流保护元件

通用线路过流保护用PTC热敏电阻 型号 额定电阻值

R25(Ω)

±25% 不动作电流

Int(mA) 动作电流

@25℃

It(mA) 最大工作

电压

Vmax(A) 最大电流

Imax(A) 居里温度

Tc(℃) 外形尺寸

(mm)

@25℃ @60℃ Dmax Tmax Фd

MZ11-20P3R7H265 3.7 530 430 1050 265 4.3
