C 和 串口通信方法 SerialPort控件

  • 格式：docx
  • 大小：38.57 KB
  • 文档页数：20

本例程主要讲解使用C#，实现与232串口通信。达到采集串口数据，监控，可视化处理等。

一．概述

在Visual Studio 中编写串口通讯程序，一般都使用Microsoft?Communication?Control（简称MSComm）的通讯控件，只要通?过对此控件的属性和事件进行相应编程操作，就可以轻松地实现串口通讯。但在技术广泛应用的今天，Visual 没有将此控件加入控件库，所以人们采用了许多方法在Visual 来编写串口通讯程序：第一种方法是通过采用Visual

Studio 中原来的MSComm控件这是最简单的，最方便的方法，但需要注册；第二种方法是采用微软在.NET推出了一个串口控件，基于.NET的P/Invoke调用方法实现；第三种方法是自己用API写串口通信，虽然难度高，但可以方便实现自己想要的各种功能。

现在微软推出了最新版本的Visual Studio 2005开发工具，可以不再采用第三方控件的方法来设计串口通讯程序。NET Framework 类库包含了SerialPort 类,方便地实现了所需要串口通讯的多种功能，为了使MSComm编程方法快速转换到以SerialPort类为核心的串口通讯的设计方法，本文着重讨论了Visual Studio 的MSComm控件和SerialPort 类设计方法的异同点。

?

二．SerialPort常用属性、方法和事件

1．命名空间

命名空间包含了控制串口重要的SerialPort类，该类提供了同步 I/O 和事件驱动的 I/O、对管脚和中断状态的访问以及对串行驱动程序属性的访问，所以在程序代码起始位置需加入Using 。

2．串口的通讯参数

串口通讯最常用的参数就是通讯端口号及通讯格式(波特率、数据位、停止位和校验位)，在MSComm中相关的属性是CommPort和Settings。SerialPort类与MSComm有一些区别:

a.通讯端口号 [PortName]属性获取或设置通信端口，包括但不限于所有可用的 COM

端口，请注意该属性返回类型为String，不是的short类型。通常情况下，PortName正常返回的值为COM1、COM2……，SerialPort类最大支持的端口数突破了CommPort控件中CommPort属性不能超过16的限止，大大方便了用户串口设备的配置。

b. 通讯格式

SerialPort类对分别用[BaudRate]、[Parity]、[DataBits]、[StopBits]属性设置通讯格式中的波特率、数据位、停止位和校验位，其中[Parity]和[StopBits]分别是枚举类型Parity、StopBits，Parity类型中枚举了Odd(奇)、Even(偶)、Mark、None、Space，Parity枚举了None、One、OnePointFive、Two。

SerialPort类提供了七个重载的构造函数，既可以对已经实例化的SerialPort对象设置上述相关属性的值，也可以使用指定的端口名称、波特率和奇偶校验位数据位和停止位直接初始化 SerialPort 类的新实例。

3．串口的打开和关闭

SerialPort类没有采用=True/False设置属性值打开关闭串口，相应的是调用类的Open()和Close()方法。

4. 数据的发送和读取

Serial类调用重载的Write和WriteLine方法发送数据，其中WriteLine可发送字符串并在字符串末尾加入换行符，读取串口缓冲区的方法有许多，其中除了ReadExisting和ReadTo,其余的方法都是同步调用，线程被阻塞直到缓冲区有相应的数据或大于ReadTimeOut属性设定的时间值后，引发ReadExisting异常。

事件

该事件类似于MSComm控件中的OnComm事件，DataReceived事件在接收到了[ReceivedBytesThreshold]设置的字符个数或接收到了文件结束字符并将其放入了输入缓冲区时被触发。其中[]相当于MSComm控件的[Rthreshold]属性，该事件的用法与MsComm控件的OnComm事件在CommEvent为comEvSend和comEvEof时是一致的。??

? 三．SerialPort的使用

对于熟悉MSComm控件的程序设计者，SerialPort类是相当容易上手的。在进行串口通讯时，一般的流程是设置通讯端口号及波特率、数据位、停止位和校验位，再打开端口连接，发送数据，接收数据，最后关闭端口连接这样几个步骤。

数据接收的设计方法在这里比较重要，采用轮询的方法比较浪费时间，在Visual Basic中的延时方法中一般会调用API并用DOEvents方法来处理，但程序不易控制，建议采用DataReceived事件触发的方法，合理的设置ReceivedBytesThreshold的值，若接收的是定长的数据，则将ReceivedBytesThreshold设为接收数据的长度，若接收数据的结尾是固定的字符或字符串则可采用ReadTo的方法或在DataReceived事件中判断接收的字符是否满足条件。

SerialPort类读取数据的许多方法是同步阻塞调用，尽量避免在主线程中调用，可以使用异步处理或线程间处理调用这些读取数据的方法。

由于DataReceived事件在辅线程被引发，当收到完整的一条数据，返回主线程处理或在窗体上显示时，请注意跨线程的处理，C#可采用控件异步委托的方法及同步委托的方法Invoke。

?

四．结束语

在.NET平台下熟练使用SerialPort 类，可以很好地开发出串口通讯类程序，对于过去使用MSComm控件设计了一些通讯程序，也可以将MSComm控件替换为SerialPort类，当然为了避免对以前的项目做大的改动，可以使用SerialPort类设计一些与MSComm控件具有相同接口的类，在今后工业控制中，SerialPort类将广泛地应用于串口通讯程序的设计中，发挥着与MSComm控件一样的作用。

SerialPort中串口数据的读取与写入有较大的不同。由于串口不知道数据何时到达，因此有两种方法可以实现串口数据的读取。一、线程实时读串口；二、事件触发方式实现。 由于线程实时读串口的效率不是十分高效，因此比较好的方法是事件触发的方式。在SerialPort类中有DataReceived事件，当串口的读缓存有数据到达时则触发DataReceived事件，其中属性决定了当串口读缓存中数据多少个时才触发DataReceived事件，默认为1。

另外，事件运行比较特殊，其运行在辅线程，不能与主线程中的显示数据控件直接进行数据传输，必须用间接的方式实现。如下：

SerialPort?spSend;??erialPort是在 中才有的东西,感觉这个东西和MSCOMM很相似.这里给出的例子是基于和CSHAPE

的,相应的可以在Cshape和c++中使用,基本上都是一样的.

Imports System

Imports

Imports

?

Public Class PortChat

?????Shared _continue As Boolean

??????Shared _serialPort As SerialPort

??????Public Shared Sub Main()

?????????Dim name As String

??????????Dim message As String

??????????Dim sComparer As StringComparer =

?????????Dim readThread As Thread = New Thread(AddressOf Read)

??????????' Create a new SerialPort object with default settings.

??????????_serialPort = New SerialPort()

??????????' Allow the user to set the appropriate properties. ?????????? = SetPortName

????????? = SetPortBaudRate

????????? = SetPortParity

????????? = SetPortDataBits

????????? = SetPortStopBits

????????? = SetPortHandshake

??????????' Set the read/write timeouts

?????????? = 500

????????? = 500

??????????()

?????????_continue = True

??????????()

??????????("Name: ")

?????????name = ()

??????????("Type QUIT to exit")

??????????While (_continue)

?????????????message = ()

??????????????If ("quit", message) Then

??????????????????_continue = False ??????????????Else

??????????????????( _

?????????????????????("<{0}>: {1}", name, message))

?????????????End If

??????????end while

???????????()

?????????()

?????End Sub

???????Public Shared Sub Read()

?????????While (_continue)

?????????????Try

??????????????????Dim message As String = ()

?????????????????(message)

?????????????Catch ex As TimeoutException

?????????????????' Do nothing

??????????????End Try

??????????End While

??????End Sub

???????Public Shared Function SetPortName(ByVal defaultPortName As

String) As String

??????????Dim newPortName As String

合集下载

C#SerialPort串口通信发送接收,处理接收数据完整

C#SerialPort串口通信发送接收,处理接收数据完整

C#SerialPort串口通信发送接收,处理接收数据完整

using System;

using System.Collections.Generic;

using System.IO.Ports;

using System.Linq;

using System.Text;

using System.Threading;

namespace SerialPortCom

{

public class SerialPortComImplement

{

public delegate void RecEventHandler(byte[] queueByte);

public event RecEventHandler DataReceivedEvent;

private SerialPort serialPort;

private List buffer = new List(4096);

///

/// 初始化

///

/// 端口名称

/// 波特率

/// 数据位

public SerialPortComImplement(string portName, int

baudRate, int dataBits)

{

serialPort = new SerialPort(portName, baudRate,

Parity.None);

serialPort.DataBits = dataBits;

serialPort.StopBits = StopBits.One;

serialPort.ReadTimeout = 2000; serialPort.WriteBufferSize = 1024;

serialPort.ReadBufferSize = 1024;

serialPort.RtsEnable = true;

serialPort.DtrEnable = true;

serialPort.ReceivedBytesThreshold = 1;

CSerialPort类解析

CSerialPort类解析

CSerialPort类解析

assert(portnr > 0 && portnr < 5);

assert(pPortOwner != NULL);

// if the thread is alive: Kill

if (m_bThreadAlive)

{

do

{

SetEvent(m_hShutdownEvent);

}

while (m_bThreadAlive);

TRACE("Thread ended\n");

}

// create events

if (m_ov.hEvent != NULL)

ResetEvent(m_ov.hEvent);

m_ov.hEvent = CreateEvent(NULL, TRUE, FALSE, NULL);

if (m_hWriteEvent != NULL)

ResetEvent(m_hWriteEvent);

m_hWriteEvent = CreateEvent(NULL, TRUE, FALSE, NULL);

if (m_hShutdownEvent != NULL)

ResetEvent(m_hShutdownEvent);

m_hShutdownEvent = CreateEvent(NULL, TRUE, FALSE,

NULL);

// initialize the event objects

m_hEventArray[0] = m_hShutdownEvent; // highest priority

m_hEventArray[1] = m_ov.hEvent;

m_hEventArray[2] = m_hWriteEvent;

// initialize critical section

InitializeCriticalSection(&m_csCommunicationSync);

// set buffersize for writing and save the owner m_pOwner = pPortOwner;

cserial用法

cserial用法

cserial用法

cserial是一个常用的串行端口通信库，可用于在C语言中实现串口通信。本文档将介绍cserial库的用法，包括串口配置、数据传输和串口关闭等方面。

一、串口配置

在使用cserial库进行串口通信之前，需要配置串口参数，包括波特率、数据位、校验位、停止位等。可以通过以下步骤进行串口配置：

1.包含必要的头文件

在使用cserial库之前，需要包含以下几个头文件：

```c

#include

#include

#include

#include

#include

```

2.打开串口设备文件

使用open()函数打开串口设备文件，例如：

```c

intserial_fd=open("/dev/ttyS0",O_RDWR);

if(serial_fd<0){

perror("openserialporterror");

exit(1);

}

```

其中，"/dev/ttyS0"是串口设备文件的路径，需要根据实际情况进行调整。

3.配置串口参数

使用tcgetattr()函数获取当前串口配置，再使用tcsetattr()函数设置新的串口参数。以下是一个简单的配置示例： ```c

structtermiosoptions;

tcgetattr(serial_fd,&options);

cfsetispeed(&options,B9600);//设置波特率为9600

cfsetospeed(&options,B9600);

options.c_cflag|=(CLOCAL|CREAD);//启用本地连接和读取标志

options.c_cflag&=~PARENB;//无校验位

options.c_cflag&=~CSTOPB;//只有一个停止位

tcsetattr(serial_fd,TCSANOW,&options);//立即生效新配置

```

其中，B9600是波特率，可以根据实际需求进行调整。其他参数也可以根据需要进行设置。

手把手教你VC上位机MFC利用串口控件发送接收数据

手把手教你VC上位机MFC利用串口控件发送接收数据

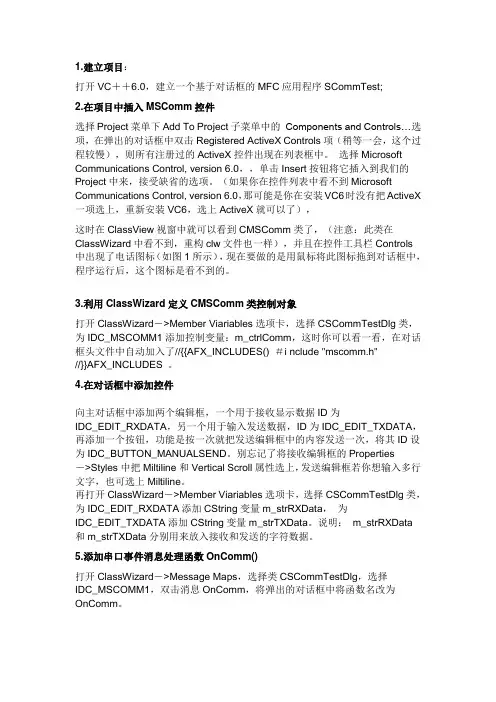

1.建立项目：

打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest;

2.在项目中插入MSComm控件

选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。 选择Microsoft

Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。（如果你在控件列表中看不到Microsoft

Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），

这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

3.利用ClassWizard定义CMSComm类控制对象

打开ClassWizard－>Member Viariables选项卡，选择CSCommTestDlg类，为IDC_MSCOMM1添加控制变量：m_ctrlComm，这时你可以看一看，在对话框头文件中自动加入了//{{AFX_INCLUDES() ＃i nclude "mscomm.h"

//}}AFX_INCLUDES 。

4.在对话框中添加控件

向主对话框中添加两个编辑框，一个用于接收显示数据ID为IDC_EDIT_RXDATA，另一个用于输入发送数据，ID为IDC_EDIT_TXDATA，再添加一个按钮，功能是按一次就把发送编辑框中的内容发送一次，将其ID设为IDC_BUTTON_MANUALSEND。别忘记了将接收编辑框的Properties－>Styles中把Miltiline和Vertical Scroll属性选上，发送编辑框若你想输入多行文字，也可选上Miltiline。
