YQS型深井电机的保护

电动机应有的保护措施正式版

电动机作为重要的电力设备，其正常运行对于工业、农业和家庭生活起着重要作用。为了确保电动机的安全运行和延长其使用寿命，需要采取一系列的保护措施。下面是电动机应有的保护措施的详细介绍。

1.过压保护：过压是指电压超过额定值的情况，会造成电动机绝缘层击穿和设备损坏。为了保护电动机，可以安装过压继电器，当电压超过设定值时，继电器自动断开电源。

2.欠压保护：欠压是指电压低于额定值，会导致电流过大，加速设备损坏。欠压保护可以采用低压继电器或欠压保护装置，当电压低于设定值时，继电器会断开电源。

3.过载保护：过载是指电动机承载的负载超过额定负载的情况，会导致电动机过热和设备损坏。可以采用热继电器或电流保护继电器来监测电动机的电流，当电流超过设定值时，继电器会断开电源。

4.短路保护：短路是指电源和负载之间产生的直接连接，会导致电流过大，损坏电动机和其他设备。为了保护电动机，可以采用短路保护开关或者电流互感器，当电流超过额定值时，开关会断开电源。

5.缺相保护：缺相是指三相电源中其中一相缺失的情况，会导致电动机无法正常运行。可以安装缺相保护继电器，当其中一相电压低于设定值时，继电器会断开电源。

6.过热保护：过热是指电动机在运行中温度过高的情况，会导致电动机绝缘层老化和设备损坏。可以安装温度继电器或热敏电阻来监测电动机的温度，当温度超过设定值时，继电器会断开电源。 7.启动保护：电动机在启动瞬间需要较大的电流，会对电动机和电网造成冲击。为了减小启动冲击，可以采用星-三角启动或软启动器，减小启动时的电流冲击。

8.逆转保护：电动机在逆转时会对设备造成损坏，需要采取逆转保护措施。可以安装逆转保护继电器或电子控制器，当电动机逆转时，继电器会断开电源。

9.地震保护：地震是自然灾害中常见的一种，会对电动机和电源造成损坏。可以采用地震开关或地震传感器，当地震发生时，开关会断开电源，保护电动机和电源。

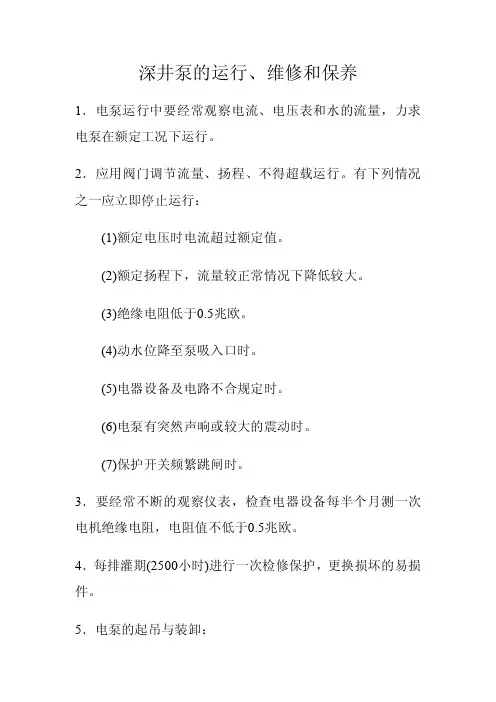

深井泵的运行、维修和保养

1．电泵运行中要经常观察电流、电压表和水的流量，力求

电泵在额定工况下运行。

2．应用阀门调节流量、扬程、不得超载运行。有下列情况

之一应立即停止运行：

(1)额定电压时电流超过额定值。

(2)额定扬程下，流量较正常情况下降低较大。

(3)绝缘电阻低于0.5兆欧。

(4)动水位降至泵吸入口时。

(5)电器设备及电路不合规定时。

(6)电泵有突然声响或较大的震动时。

(7)保护开关频繁跳闸时。

3．要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。

4．每排灌期(2500小时)进行一次检修保护，更换损坏的易损件。

5．电泵的起吊与装卸： (1)拆开电缆，断离电源。

(2)用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板

将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)。

(3)拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头

处剪断电缆。

(4)取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，

使电机、水泵分离。

(5)放出电机内充水。

(6)水泵的拆卸：用拆装扳手，卸下进水节，用拆装筒在

泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳、止回阀等。

(7)电机拆卸：依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、

定子等。

6．电泵的装配：装配前检查清洗各零部件的铁锈、污泥，

各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。 (1)电机的装配次序：定子组装一下导轴承座组装一转子

组装一推力盘一左扣螺母一止推轴承组装一底座组装—上导轴承座组装一骨架油封一连接座。调整螺枉，使电机轴伸符合规定的要求。然后上好调压膜、调压弹簧及盖。

(2)水泵的装配：将轴和进水节固定在安装座上，用拆装

井下电气设备及保护

1、煤矿井下常见的几种电气故障及危害

一是短路故障。短路是指具有电位差的两点，通过电阻值很小的导体直接短接的一种电气事故。当发生短路事故时，短路回路中的短路电流值比正常运行情况下的额定电流值大几倍、几十倍，甚至上百倍，这样大的电流在极短的时间内就可能造成电缆和电气设备的损坏、供电中断，从而引发着火事故和瓦斯煤尘爆炸事故。

二是过负荷。过负荷是指供配电回路中实际工作电流值超过了额定电流值，过电流时间也超过了规定的允许时间，如果过负荷现象较长时间存在，就可能造成电缆和电气设备的损坏，从而引发着火事故和瓦斯煤尘爆炸事故。

三是欠电压。欠电压是指电动机所接电网点实际工作电压低于电动机额定工作电压，并低于电动机允许的最低工作电压值。在这种低电压状况下，电动机工作电流增大、温度升高，如果低电压现象较长时间存在，就可能造成电机绝缘损坏，从而引发着火事故和瓦斯煤尘爆炸事故。

四是单相接地故障。单相接地故障是指相线对地或与地有联系的导电体之间的短路，是短路故障的一种。它包括相线与大地、配电和用电设备的金属外壳、金属接线盒、金属管道或构件、水沟等之间的短路。对于高压电网，过大的电网将产生较大的单相接地电容电流。接地故障电容电流虽然较小，但与它有联系的电气设备和管道的外露可导电部分对地和装置外的可导电部分之间存在故障电压，此电压可使触摸到的人身遭到电击，也可因其对地所产生的电弧或电火花引发着火事故和瓦斯煤尘爆炸事故。

五是漏电故障。漏电故障是指电气设备的绝缘受到损坏或老化，使绝缘电阻降低，从而形成电气设备对地之间的放电或电弧现象，漏电故障是接地故障的一种。漏电故障是接地故障的一种。漏电故障的结果，不仅会使电气设备进一步损坏，形成短路故障事故，从而还可能导致人身触电和瓦斯煤尘爆炸事故。

六是单相断线故障。单相断线是指三相供电系统中有一相断线。电动机在运行中发生一相断线还能保持运行，但功率减少，只有三相运行时的1/2~1/3，随着负荷力矩的下降，电动机转速也相应降低，电流增大，一般比正常电流增大30%-40%，使电动机绕组烧坏，从而引发电气事故

.

. Y系列电机常用型号对照表

型 号 额定

功率 额定

电流 转速 效率 功率

因数 堵转

转矩 堵转

电流 最大

转矩 噪声

振动

速度 重量

额定

转矩 额定

电流 额定

转矩 1

级 2

级

kW A r/min % COSФ 倍 倍 倍 dB(A) mm/s kg

同步转速 3000r/min 2 级

Y80M1-2 0.75 1.8 2830 75.0 0.84 2.2 6.5 2.3 66 71 1.8 17

Y80M2-2 1.1 2.5 2830 77.0 0.86 2.2 7.0 2.3 66 71 1.8 18

Y90S-2 1.5 3.4 2840 78.0 0.85 2.2 7.0 2.3 70 75 1.8 22

Y90L-2 2.2 4.8 2840 80.5 0.86 2.2 7.0 2.3 70 75 1.8 25

Y100L-2 3 6.4 2880 82.0 0.87 2.2 7.0 2.3 74 79 1.8 34

Y112M-2 4 8.2 2890 85.5 0.87 2.2 7.0 2.3 74 79 1.8 45

Y132S1-2 5.5 11.1 2900 85.5 0.88 2.0 7.0 2.3 78 83 1.8 67

Y132S2-2 7.5 15 2900 86.2 0.88 2.0 7.0 2.3 78 83 1.8 72

Y160M1-2 11 21.8 2930 87.2 0.88 2.0 7.0 2.3 82 87 2.8 115

Y160M2-2 15 29.4 2930 88.2 0.88 2.0 7.0 2.3 82 87 2.8 125

Y160L-2 18.5 35.5 2930 89.0 0.89 2.0 7.0 2.2 82 87 2.8 145

Y180M-2 22 42.2 2940 89.0 0.89 2.0 7.0 2.2 87 92 2.8 173
