浅谈巷道支护形式的选取

廷；塑整凰，

浅谈煤巷锚杆支护夏树君郭光岩(辽源矿业集团公司西安煤业公司，吉林辽源136201)睛割随着科学技术的飞速发展，巷道支护的进一步改革。肌本棚支护，到工字钢棚，发展到现在的u型钢棚支护。近几年煤巷锚杆支护这—新技术在西安煤业公司广泛推广应用，并取得了良好的效果。巨．罐词】浅谈；锚杆；支护1锚杆支护在原始煤层的使用035023区大部分巷道都布置在原始煤层中，巷道支护采用了锚扦支护，经过几个月的使用表明，支护效果很好，支护强度达到要求，完全能够满足安全生产的需要，从而解决了矿工钢、U型钢棚支护在使用、回撤、运输等方面的问题，减轻工人的劳动强度，降低了成本，提高了巷道的利用率，达到了预期的目的，取得了煤巷锚网的成功。2锚网支护在残采煤层中的使用近几年随着煤炭资源的逐渐枯竭，原始煤柱也逐渐减少，采迹、冒落带增多，这就给锚杆支护带来了一定的困难，在经过压实顶板坚固的旧采迹、冒落区进行锚网支护，困难很多。施工过程中采用锚杆支护与U型棚支护配套使用，即先进行锚杆支护，每支护一段距离在后路备3～5mU型棚，棚距可相应加大，经过二次支护的巷道比直接支护的巷道服务时间长3个月以上，能够满足从采区准备到采区结束的需要。经过长时间的使用，也取得了成功，这说明锚杆支护不仅仅局限在原始煤层中使用。在035023区掘送过程中，大部分巷道进行了锚杆支护，部分旧采迹中也进行了锚杆支护，施工中锚杆间、排距均为500mm×500mm，对于松软区，地质构造变化带，支护条件复杂区域，采取了加密锚杆间、排距的措施，保证了安全生产。对于顶板，我们使用了5根2Am长螺纹钢，加强对顶板的管理，起到了加固拱和增强筋作用，由底板O,5m起开始打锚杆，采用1Bm长锚杆护两帮，金属网使用网孔500mm×500mm的菱形网，网边对接，网扣Q1m一扣辫式链法联接一扣压一扣，既结实又美观，并在铁制托盘上加了一个木制托盘，螺丝紧固后，当顶板来压时起到了缓；中作用，使铁制托盘不直接受力，缓解了铁制托盘的变形时间。3煤巷锚杆施工工艺1)打眼前及光面爆破后，必须严格执行敲帮问顶制度，及时将浮块叫掉，并用单体与托木配套使用打妇临时支护，严禁空顶下作业。2)锚杆眼垂直巷道轮廓线或垂直煤层。3)根据现场实际情况控制好锚杆跟深度，确保锚杆托盘紧贴煤壁，保证锚杆有效。4)锚杆跟打完后，将眼中煤粉掏净后安装锚杆。5)锚杆安装完成后及时挂网，金属网延煤壁铺平、拉紧，网边对接用12号双股铁丝拧三个劲以上，然后按规定时间使用机械或力矩钣手拧紧锚杆托盘的螺丝，锚杆螺丝外露螺母10mm～15mm。6)煤巷锚网施工，后路必须班班有专人检查顶板压力、锚固力等情况，如发现失效锚杆，必须重新打锚杆眼，补打锚杆。4锚网支护管理对于残煤复采，施工中地质构造多，部分煤层帮顶松软，这时可相应地将锚杆间距、排距缩小或改变支护方式，更换支护等方法，在后路的帮顶，锚杆管理中顶板下沉、离层，大量锚杆失效时，要立即撤出人员至安全地点，并由外向里进行修复处理，待处理安全后方可正常施工。锚网支护作为一种主动支护形式，具有增强筋作用、抗变形能力增强。采用锚网支护的巷道，对锚杆的锚固力必须做拉拔试验，单根项板锚杆的锚固力不低于70kN，单根两帮锚杆锚固力不得低于40kN，锚杆杆体极限抗拉强度不小于40MPa，锚杆所承受的煤层重量要，j、于或等于锚固力或忏体拉断力两者其中最小值即：Q=KVr．L2L-。蔫---q--锚网巷道每隔30m建立一个观测站，设置顶板离层监测仪，观测对象为顶板离层、顶板下沉量、两帮移近量、锚固力等项。顶板离层监测仪的使用说明，达到绿线时正常，达到黄线时加强观测，达到白线时加密锚杆问、排距并做好备棚准备工作，达到红线时必须进行架棚支护。在井上建立锚固力试验及顶板层监测记录台帐，数据记录要准确及时。5锚网支护优点实践证明，煤巷锚杆支护具备很多优点。1)煤巷锚网支护最终断面的形成是以手掘、风镐为主的，防止了片帮冒顶发生，保证了巷道成形好，减少放炮时煤壁的震动破坏，对保证煤壁平整，减少裂隙等都能起到较好的作用。2)锚t-T-支护巷道的利用率可达95％以上，而架棚巷道的利用率只有80～85％。3)现使用的树脂锚药仅用40秒就可以凝固，锚固方便，可在短时间内加固帮顶。4)锚杆比U型棚轻便、施工简单，有利于机械化施工和一次成巷，加快施工进度，工人劳动强『蔓大大刚医了。而且经济效益高，它可以节省大量的钢材和木材，降低成本达300／0以上。5)锚t-T-支护巷道变形小比架棚巷道维修量小，维护费用低。6)锚网巷道能够减少通风阻力，不存在空帮顶、闷顶现象，也就不存在超高冒顶而发火。避免了瓦斯积存和冒烟、发火。作者简介：夏树君，1971年生，男，汉，辽源矿业(集团)有限责任公司驻西安煤业公司太平井安全监察站站长，助理工程师；郭光岩。1969年生。男，汉，辽源矿业(集团)有限责任公司驻西安壤业公司一区掘进三段教术员，技术员。

1

巷道支护技术规范

1. 总则

1. 1为使巷道支护科学化、规范化，符合技术先进、经济合 理、保证质量和安全的要求，特制定本规范。

1. 2本规范仅适用于阳泉煤业（集团）有限责任公司所属矿 井。

° 1. 3巷道支护形式选择在技术上要先进，经济上要合理，安 全上要可靠。优先选用锚杆或锚喷支护，淘汰砌確和棚式支护。

1. 4加强巷道的矿压观测工作。各矿应对新的采区进行巷道 围岩稳定性分类，为巷道支护设计提供可靠的依据。

1. 5加强对支护材料的检查验收，各矿要建立支护材料的检 查制度。巷道的支护材料必须有检验验收报告，并经生产技术部门认 可。生产技术部门要进行定期检查。

1. 6巷道支护的设计、施工，除应遵守本规范外，还应符合 国家现行的有关规定。

1. 7本规范中的锚索为：单根钢绞线、采用树脂锚固剂锚固 的小锚索。

1. 8在集团公司内首次采用新的支护开拓型式、支护材料及 用于支护的设备和机具，必须经集团公司总工程师组织有关单位和人 员进行论证后，在小范围内进行试验，试验无问题后，在集团公司推 广应用。

2. 支护设计

2. 1巷道支护设计应用工程类比法。首先根据相邻巷道的情 况、巷道的断面以及服务时间等进行初步设计，然后根据初步设计进 行施工，在施工中观测巷道的变形情况、进行巷道的围岩稳定性分类、 探测巷道顶板的分层情况等，根据观测情况对初步设计及时进行修 改。新釆区、新开采煤层的锚索支护设计，还应辅以监控量测法及理 论验算。

2. 2支护设计在采区设计或作业规程中进行，由矿总工程师 批准。内容应包括：

⑴支护形式。

⑵支护材料的材质和规格要求。

⑶锚杆布置形式、锚固长度、锚固力、预紧力（拧紧力矩）、 质量要求。

⑷喷层厚度、喷层强度、材料配比。

⑸锚索布置形式、锚固长度、锚固力、预紧力、质量要求。

⑹棚距、背板布置、构顶盘帮、拉杆要求。

（7）W型钢带、M型钢带、钢筋钢带、网、槽钢等布置要求。 ⑻7

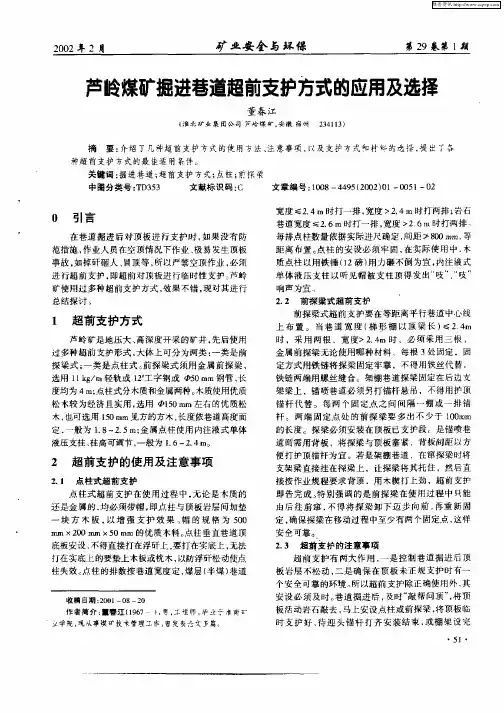

２００２年２月　矿业安全与辣保　第２９卷第１期　芦岭煤矿掘进巷道超前支护方式的应用及选择　董春江　ｔ淮北矿业集团公司芦岭堞矿，安徽宿州　２３４１１３）　摘要：介绍了几种超前支护方式的使用方法、注意事项，毗及支护方式和材料的选择，提出了各　种超前支护方武的最佳适用条件。　关键词：掘进巷道；超前支护方式；点柱；前探梁　中圈分类号：ＴＤ３５３　文献标识码：ｃ　文章编号：１００８—４４９５（２００２）ｏ１—００５１—０２　０　引言　在巷道掘进后对顶板进行支护时，如果没有防　范措施，作业人员在空顶情况下作业，极易发生顶板　事故，如掉矸砸人、冒顶等，所以严禁空顶作业，必须　进行超前支护，即超前对顶板进行临时性支护　芦岭　矿使用过多种超前支护方式，效果不错，现对其进行　总结探讨。　１超前支护方式　芦蛉矿是地压大、高深度开采的矿井，先后使用　过多种超前支护形式，大体上可分为两类：一类是前　探梁式；一类是点柱式。前探粱式须用金属前探梁，　选用１１　ｋｇ／ｍ轻轨或ｌ２　工字钢或　０ｍｍ钢管，长　度均为４　ｍ；点柱式分木质和金属两种。木质使用优质　松木较为经济且实用，选用　ｌ５Ｏ　ｍｍ左右的优质松　木，也可选用１５０ｍｍ见方的方木，长度依巷道高度而　定，一般为１．８—２．５　ｍ；金属点柱使用内注液式单体　液压支柱，柱高可调节，一般为Ｉ．６—２．４　ｍ　２　超前支护的使用及注意事项　２．１点柱式超前支护　点柱式超前支护在使用过程中，无论是木质的　还是金属的，均必须带帽，即点柱与顶板岩层问加垫　一块方木板，以增强支护效果。帽的规格为５００　ｒｍ　Ｘ　２００　ｍｉｌｌ　Ｘ　５０　ｍｍ的优质木料。点柱垂直巷道顶　底板安设，不得直接打在浮矸上，要打在实底上，无法　打在实底上的要垫上木板或枕木，以防浮矸松动使点　柱失效　点柱的排数按巷道宽度定，煤层（半煤）巷道　收稿日期：２００ｌ一０８—２０　作者简介：■春江（１９６７　｝．男．工程师，毕业亍淮南　监学院．现从事摸矿技术管理工作．曾发表论文多篇　宽度４２．４ｍ时打一排，宽度＞２．４ｍ时打两排；岩石　巷道宽度４２．６ｍ时打一排，宽度＞２　６ｍ时打两排。　每排点柱数量依据实际进尺确定，闻距≯８ｏｏ　ｍｍ，等　距离布置。点柱的安设必须牢固，在实际使用中．木　质点柱以用铁锤（１２磅）用力砸不倒为宜，内注液式　单体液压支柱以听见帽被支柱顶得发出”吱”、“吱”　响声为宜　２．２　前探粱式超前支护　前探梁式超前支护要在等距离平行巷道中心线　上布置。当巷道宽度（梯形棚以顶梁长）≤２．４ｍ　时，采用两根，宽度＞２．４ｍ时，必须采用三根。　金属前探梁无论使用哪种材料，每根３处固定．固　定方式用铁链将探梁固定牢靠，不得用铁丝代替．　铁链两端用螺丝缝合。架棚巷道探梁固定在后边支　架梁上，锚喷巷道必须另打锚杆悬吊，不得用护顶　锚杆代替　每两个固定点之间间隔一棚或一排锚　杆。两端固定点处的前探梁要多出不少于１００ｒａｍ　的长度。探梁必须安装在顶板已支护段　是锚喷巷　道则需用背板，将探梁与顶板塞紧，背板闭距以方　便打护顶锚杆为宜。若是架棚巷道，在窜探梁时将　支架粱直接挂在探粱上，让探梁将其托住，然后直　接按作业规程要求背顶，用木楔打上劲，超前支护　即告完成。特别强调的是前探梁在使用过程中只能　由后往前窜，不得将探梁卸下迈步向前，再重新固　定，确保探梁在移动过程中至少有两个固定点．这样　安全可靠。．　Ｌ　２．３　超翦支护的注意事项　超前支护有两大作用，一是控制巷遭掘进后顶　板岩层不松动，二是确保在顶板未正规支护时有一　个安全可靠的环境。所以超前支护除正确使用外，其　安设必须及时。巷道掘进后，及时“敲帮问顶”，将顶　板活动岩石敲去，马上安设点柱或前探梁，将顶板临　时支护好，待迎头锚杆打齐安装结束．

工业技术　２Ｑ１　Ｑ：　（　）　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　

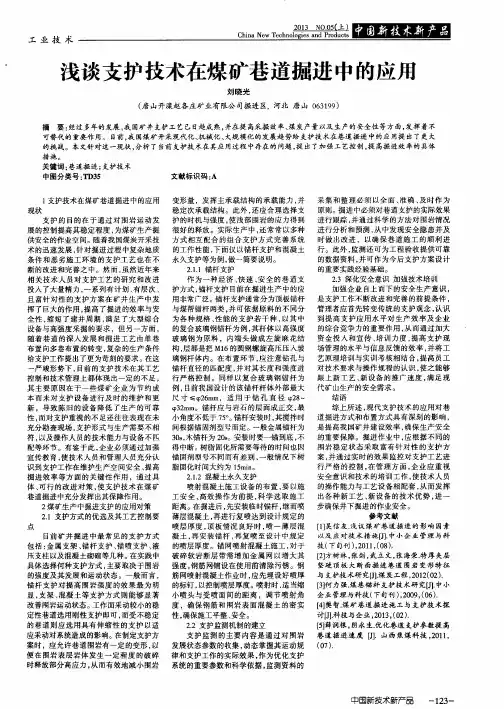

浅谈支护技术在煤矿巷道掘进中的应用　

刘晓光　

（唐山开滦赵各庄矿业有限公司掘进区，河北唐山０６３１９９）　

摘要：经过多年的发展，我国矿井支护工艺已日趋成熟，并在提高采掘效率、煤炭产量以及生产的安全性等方面，发挥着不　

可替代的重要作用。目前，我国煤矿开采现代化、机械化、大规模化的发展趋势给支护技术在巷道掘进中的应用提出了更大　

的挑战。本文针对这一现状，分析了当前支护技术在其应用过程中存在的问题，提出了加强工艺控制，提高掘进效率的具体　

措施。　

关键词：巷道掘进；支护技术　

中图分类号：ＴＤ３５　文献标识码：Ａ　

１支护技术在煤矿巷道掘进中的应用　

现状　

支护的目的在于通过对围岩运动发　

展的控制提高其稳定程度，为煤矿生产提　

供安全的作业空间。随着我国煤炭开采技　

术的迅速发展，针对掘进过程中复杂地质　

条件和恶劣施工环境的支护工艺也在不　

断的改进和完善之中。然而，虽然近年来　

相关技术人员对支护工艺的研究和改进　

投入了大量精力，一系列有计划、有层次、　

且富针对性的支护方案在矿井生产中发　

挥了巨大的作用，提高了掘进的效率与安　

全性，缩短了建井周期，满足了大型综合　

设备与高强度采掘的要求，但另一方面，　

随着巷道的深入发展和掘进工艺由单巷　

布置向多巷布置的转变，复杂的生产条件　

给支护工作提出了更为苛刻的要求。在这　

一严峻形势下，目前的支护技术在其工艺　

控制和技术管理上都体现出一定的不足，　

其主要原因在于一些煤矿企业为节约成　

本而未对支护设备进行及时的维护和更　

新，导致陈旧的设备降低了生产的可靠　

性，而对支护重视的不足还往往表现在未　

充分勘查现场，支护形式与生产需要不相　

符，以及操作人员的技术能力与设备不匹　

配等环节。有鉴于此，企业必须通过加强　

宣传教育，使技术人员和管理人员充分认　

识到支护工作在维护生产空间安全、提高
