第 1 页 共 9 页 火电厂风险与防灾防损

火电厂是一种重要的能源供应系统，但其运行过程中存在一定的风险和灾害隐患。本文将对火电厂的风险性因素进行分析，并提出一些防灾防损的措施。

一、火电厂的风险性因素

1. 燃料供应安全风险：火电厂主要以煤炭为燃料，但煤炭供应中存在挤压、供应不足等问题，这会导致火电厂燃料紧缺，进而引发设备运行不稳定和停工等问题。

2. 火灾爆炸风险：火电厂中存在大量的易燃物质，如煤炭和燃油等，一旦发生火灾，易导致爆炸和火势蔓延。此外，火电厂中使用的高温高压设备，如锅炉、汽轮机等，也存在着爆炸的风险。

3. 水源安全风险：火电厂的运行需要大量的水资源，但水源的供应存在受限和水质问题，如水源不足、污染、水位下降等，这些问题都会影响火电厂的正常运行。

4. 天气灾害风险：火电厂通常建在地势较低的地方，容易受到台风、暴雨等天气灾害的影响，导致设备损坏和停工。

5. 停电风险：火电厂本身是电力供应的重要来源，但其自身也存在停电的风险，如供电系统故障、人为操作失误等，这会严重影响火电厂自身的正常运行。

二、防灾防损的措施

1. 加强供应链管理：火电厂应与煤炭供应商建立良好的合作关系，建立稳定的燃料供应链，避免因供应不足导致厂内燃料紧缺。 第 2 页 共 9 页 2. 建立火灾防控系统：火电厂应建立完善的火灾防控系统，包括火灾预警、自动灭火设备的安装和定期检查等。此外，应加强员工的火灾防控培训，提高其火灾应急处理能力。

3. 加强设备维护和检修：火电厂应加强对设备的定期维护和检修，确保设备的运行状态良好，避免因设备故障引发火灾和爆炸等事故。

4. 提高水资源管理能力：火电厂应加强对水源的管理和保护，确保水源的充足和水质的安全。可以通过建设水库、调度水资源等措施来应对水资源的风险。

5. 强化应急预案和演练：火电厂应制定完善的应急预案，并定期进行演练，提高员工的应急处理能力。同时，应与相关部门建立良好的合作关系，确保在突发情况下能够及时获得支援和救援。

光伏发电消防设计

1建（构）筑物火灾危险性分类

1.1 光伏发电站建（构）筑物火灾危险性分类及耐火等级应符合表的规定:

建（构）筑物火灾危险分类及其耐火等级

建（构）筑物名称 火灾危险性分类 耐火等级

综合控制楼（室） 戊 二级

继电器室 戊 二级

逆变器室 戊 二级

电缆夹层 丙 二级

配电装置楼（室） 单台设备油量60Kg以上 丙 二级

单台设备油量60Kg及以下 T 二级

无含油设备 戊 二级

屋外配电装置 单台设备油量60Kg以上 丙 二级

单台设备油量60Kg及以下 T 二级

无含油设备 戊 二级

油浸变压器室

二级

气体或干式变压器室 T 二级

电容器室（有可燃介质） 丙 二级

干式电容器室 T 二级

油浸电抗器室 丙 二级

总事故贮油池 丙 一级

生活、消防水泵房 戊 二级

雨淋阀室、泡沫设备室 戊 二级

污水、雨水泵房 戊 二级

警卫室 戊 三级 汽车库 T 二级

注：a.当综合控制楼（室）未采取防止电缆着火后延伸的措施时，火灾危险性应为丙类。

b.当将不同使用用途的变配电部分布置在一幢建筑物或联合建筑物内时,除另有防火隔离措施的，其建筑物火灾危险性分类及耐火等级应按火灾危险性类别高的确定。

c.当电缆夹层电缆采用A类阻燃电缆时，其火灾危险性可为丁类。

1.2 建（构）筑物构件的燃烧性能和耐火极限应符合现行国家标准《建筑设计防火规范》GB50016的规定。

1.3 电站内的建（构）筑物与电站外的民用建（构）筑物及各类厂房、库房、堆场、储罐之间的防火间距应符合现行国家标准《建筑设计防火规范》GB50016的规定。

1.4 电站内的建（构）筑物及设备的防火间距不宜小于表的规定。

点站内的建（构）筑物及设备的防火间距（m）

建（构）筑物名称 丙、丁、戊类生产建筑 屋外配电装置 电容器室（有可燃介质） 事故

贮油池 生活建筑

耐火等级 每组断路器油量（I） 耐火等级

一、二级 三级 <1 ⅛1 一、二级 三级

电力变压器防火防爆

电力变压器是根据电磁感应原理，以互感现象为基础，将特定电压的交流电能转换为不同电压的交流电能的装置，按其冷却介质不同又可分为干式变压器和油浸式变压器。

一、电力变压器的火灾危险

电力变压器是由铁芯柱或铁轭组成的完整闭合磁路，由绝缘铜线或铝线制成线圈，形成变压器的原、副边线圈。除小容量的干式变压器外，大多数变压器都是油浸自然冷却式，绝缘油起线圈间的绝缘和冷却作用。变压器中的绝缘油闪点约为135℃，易蒸发燃烧，同空气混合能形成爆炸混合物。变压器内部的绝缘衬垫和支架大多采用纸板、棉纱、布、木材等有机可燃物质组成，如1000kVA的变压器大约用木材0.012m3，用纸40kg，装绝缘油1t左右。所以，一旦变压器内部发生过载或短路，可燃的材料和油就会因高温或电火花、电弧作用而分解、膨胀以致气化，使变压器内部压力剧增。这时，可引起变压器外壳爆炸，大量绝缘油喷出燃烧，燃烧着的油流又会进一步扩大火灾危险。

二、电力变压器的安全设置

根据《建筑设计防火规范》的要求，电力变压器的安全设置应满足以下要求：

1.油浸变压器室、高压配电装置室耐火等级不低于二级，其它防火设计应按《火力发电厂和变电所设计防火规范》GB50229等规范的有关规定执行。

2.油浸电力变压器、高压电容器和充满燃料的多油开关应独立制造。当确有困难时可贴邻民用建筑布置，但应采用防火墙隔开，且不应贴邻人员密集场所。

3.变、配电所不应设置在甲、乙类厂房内或贴邻建造，且不应设置在爆炸性气体、粉尘环境的危险区域内。供甲、乙类厂房专用的10kV及以下的变、配电所，当采用无门窗洞口的防火墙隔开时，可一面贴邻建造，并应符合现行国家标准《爆炸危险环境电力装置设计规范》GB50058等规范的有关规定。当B类工厂的配电变电站必须在防火墙上设置窗口时，应设置密封固定的甲级防火窗。

4.多层民用建筑与变电所的防火间距，应符合《建筑设计防火规范》规定。10kV以下箱式变压器与建筑物之间的防火间距不得小于3.00m。

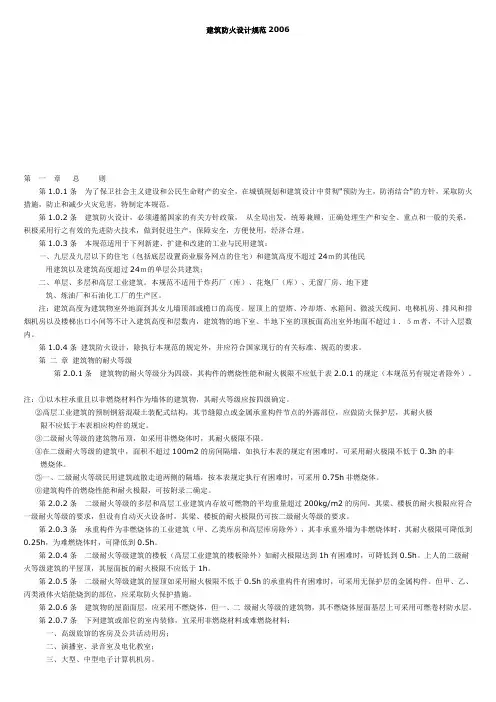

建筑防火设计规范2006

第 一 章 总 则

第1.0.1条 为了保卫社会主义建设和公民生命财产的安全，在城镇规划和建筑设计中贯彻"预防为主，防消结合"的方针，采取防火措施，防止和减少火灾危害，特制定本规范。

第1.0.2条 建筑防火设计，必须遵循国家的有关方针政策， 从全局出发，统筹兼顾，正确处理生产和安全、重点和一般的关系，积极采用行之有效的先进防火技术，做到促进生产，保障安全，方便使用，经济合理。

第1.0.3条 本规范适用于下列新建、扩建和改建的工业与民用建筑：

一、九层及九层以下的住宅（包括底层设置商业服务网点的住宅）和建筑高度不超过24ｍ的其他民

用建筑以及建筑高度超过24ｍ的单层公共建筑；

二、单层、多层和高层工业建筑。本规范不适用于炸药厂（库）、花炮厂（库）、无窗厂房、地下建

筑、炼油厂和石油化工厂的生产区。

注：建筑高度为建筑物室外地面到其女儿墙顶部或檐口的高度。屋顶上的望塔、冷却塔、水箱间、微波天线间、电梯机房、排风和排烟机房以及楼梯出口小间等不计入建筑高度和层数内，建筑物的地下室、半地下室的顶板面高出室外地面不超过１．５ｍ者，不计入层数内。

第1.0.4条 建筑防火设计，除执行本规范的规定外，并应符合国家现行的有关标准、规范的要求。

第 二 章 建筑物的耐火等级

第2.0.1条 建筑物的耐火等级分为四级，其构件的燃烧性能和耐火极限不应低于表2.0.1的规定（本规范另有规定者除外）。

注：①以木柱承重且以非燃烧材料作为墙体的建筑物，其耐火等级应按四级确定。

②高层工业建筑的预制钢筋混凝土装配式结构，其节缝隙点或金属承重构件节点的外露部位，应做防火保护层，其耐火极

限不应低于本表相应构件的规定。

③二级耐火等级的建筑物吊顶，如采用非燃烧体时，其耐火极限不限。

④在二级耐火等级的建筑中，面积不超过100m2的房间隔墙，如执行本表的规定有困难时，可采用耐火极限不低于0.3h的非
