兆欧表使用方法PPT

般使用1000V兆欧表；电压 3000V以上的一般使用
2500V兆欧表。
电力变压器及电抗器绕组的绝缘电阻：
一般使用2500V或5000V兆欧表。
互感器、避雷器、开关设备绝缘电阻：一般使用 2500V兆欧表。 电力电缆绝缘电阻：0.6/1kV以下的一般使用1000V 兆欧表； 0.6/1kV以上的一般使用2500V兆欧表。 控制或二次回路绝缘电阻：一般使用500V或 1000V 兆欧表。
兆欧表使用
一、学习目的
二、兆欧表的使用
• • • • • • • • • • 什么是绝缘电阻测试 。 为什么要测量绝缘电阻。 兆欧表工作原理。 选择兆欧表电压的原则。 使用兆欧表前要作哪些工作。 如何测量。 使用兆欧表测量绝缘电阻应注意的问题。 用兆欧表测量绝缘电阻为什么规定测试时间1分钟。 绝缘电阻分析判断。 影响绝缘电阻因素。
放尽,否则,在重新测量时,由于电荷的影响,其充电电
流和吸收电流将比第一次测量时小,因而造成吸收比 绝缘电阻值增大的虚假现象。
绝缘电阻温度换算系数表
T （℃）
K T （℃） K T （℃） K
1 5
0.048 0.091
19 20
0.857 1.000
26 27
2.43 2.79
10
15
0.211
0.468
电容器等绝缘状况.主要以吸收比值的大小为判断依
据.如果吸取比有明显下降者说明绝缘受潮或油质严
重劣化。
影响绝缘电阻因素
温度的影响: 温度对绝缘电阻的影响很大,一般绝
缘电电阻是随温度的上升而减小的.原因在于当温
度升高后,绝缘介质中的极化加剧,电导增加,致使
绝缘电阻值降低.并与温度的变化程度与绝缘材料

兆欧表

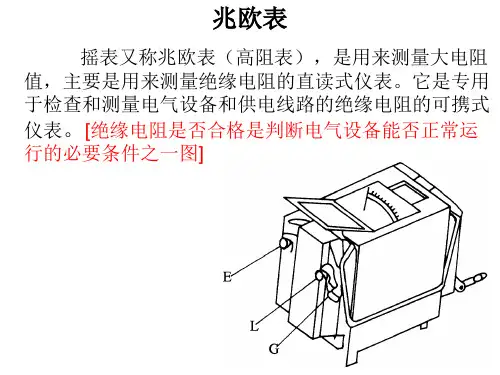

摇表又称兆欧表（高阻表），是用来测量大电阻 值，主要是用来测量绝缘电阻的直读式仪表。它是专用 于检查和测量电气设备和供电线路的绝缘电阻的可携式 仪表。[绝缘电阻是否合格是判断电气设备能否正常运 行的必要条件之一图]
摇表的面板符号如图4-6所示。
图 4-6 摇表面板
（１）、兆欧表的选用 A、常用规格有（指输出电压）： ２５０Ｖ、５００Ｖ、１ＫＶ、２.５ＫＶ、５ＫＶ Ｂ、选用法则
止在有高压导体的设备附近测量绝缘电阻。
电压选择
量程的选择
(2)兆欧表使用
A、兆欧表使用前的检查（验表）
首先将被测的设备断开电源，并进行2～3分钟的放电，以保 证人身和设备的安全，这一要求对具有电容的高压设备尤其重要， 否则绝不进行测量。 兆欧表测量之前应做一次短路和开路试验。当兆欧表表笔“地” （E）、“线”（L）处于断开的状态，转动摇把，观察指针是否 在“∞”处。再将兆欧表表笔“地”（E）、“线”（L）两端短 接起来，缓慢转动摇把，观察指针是否在“0”。如果上述检查 时发现指针不能指到“∞”或“0”，则表明兆欧表有故障，应检 修后再用。
图2.4７ 兆欧表的测量接线方法 (a)测量照明或动力线路的绝缘电阻 (b) 测量电动机的绝缘电阻 (c) 测量电缆线绝缘电阻 1－钢管； 2－导线
(３) 测量及读数: 先慢摇, 后加速, 加到120r/min时, 匀速摇动手柄1min, 并待表指针稳定时 , 读取指示值为测量
结果。读数时, 应边摇边读, 不能停下来读数。
Ｂ、兆欧表测量接线的方法
一般情况只用L和E两接线柱。当被测设备有较大分布电容(如电缆)时, 需用G接线柱。首先将两条接线分开, 不要有交叉。将L端与设备高电位 端相连, E端接低电位端(如测电机绕组与外壳绝缘电阻时, L端与绕组 相连, E端与外壳相连)。若被测设备的两部分电位不能分出高低, 则可 任意连接(如测电机两绕组间绝缘电阻时)

兆欧表
4、摇动手柄的转速要均匀，一般规定为120 转／分钟， 允许有±20％的变化，最多不应超过±25％。通常都要 摇动一分钟后，待指针稳定下来再读数。如被测电路中 有电容时，先持续摇动一段时间，让兆欧表对电容充电 指针稳定后再读数，测完后先拆去接线，再停止摇动。 若测量中发现指针指零，应立即停止摇动手柄。 5、测量完毕，应对设备充分放电，否则容易引起触电事 故。
兆欧表
四、兆欧表的保养方式 兆欧表需按照以下要求进行保养： 1、严格按说明书要求，在温度、湿度、粉尘、振动、电
磁场等条件允许范围保存和使用。 2、经过长时间存放的兆欧表，应定期通电检查和驱除潮
气。 3、经过长时间使用的兆欧表，应按电气计量要求，进行
必要的检验和校正。
兆欧表
4、不得随意拆卸,调试兆欧表，否则将影响其灵敏度与 准确性。
兆欧表
3、检查被测电气设备和电路，看是否已全部切断电源。 绝对不允许设备和线路带电时用兆欧表去测量。 4、测量前，应对设备和线路先行放电，以免设备或线路 的电容放电危及人身安全和损坏兆欧表，这样还可以减 少测量误差，同时注意将被测试点擦拭干净。
兆欧表
(二)兆欧表使用步骤 1、将兆欧表放置于平稳牢固的地方，以免在摇动时因抖 动和倾斜产生测量误差。 2、接线必须正确无误，兆欧表有三个接线桩，“E”(接
兆欧表
三、兆欧表使用注意事项 1、禁止在雷电时或附近有高压导体的设备上测量绝缘电 阻。只有在设备不带电又不可能受其他电源感应而带电 的情况下才可测量。 2、兆欧表未停止转动以前，切勿用手去触及设备的测量 部分或兆欧表接线桩。拆线时也不可直接去触及引线的 裸露部分。 3、兆欧表应定期校验。校验方法是直接测量有确定值的 标准电阻，检查其测量误差是否在允许范围以内。

四.使用兆欧表测量绝缘 工作要求
1.使用摇表测量高压设备绝缘，应由两人担任。 2、测量用的导线，应使用绝缘导线，其端部应有绝缘套。
3、测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进展。在测 量中制止别人接近设备。 在测量绝缘前后，必须将被试设备对地放电。 测量线路绝缘时，应获得对方允许前方可进展。
兆欧表由一个手摇发电机、表头和三个接线柱〔即l：线路端、e：接地端、g：屏蔽端〕组成。
试验时接线必须正确无误，兆欧表有三个接线桩，“E〞(接地)、“L〞(线路)和“G〞(保护环或叫屏 蔽端子)。保护环的作用是消除表壳外表“L〞与“E〞接线桩间的漏电和被测绝缘物外表漏电的影响。 在测量电气设备对地绝缘电阻时，“L〞用单根导线接设备的待测部位，“E〞用单根导线接设备外壳； 如测电气设备内两绕组之间的绝缘电阻时，将“L〞和“E〞分别接两绕组的接线端；当测量电缆的绝 缘电阻时，为消除因外表漏电产生的误差，“L〞接线芯，“E〞接外壳，“G〞接线芯与外壳之间的绝 缘层。
4〕摇测时，将兆欧表置于程度位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把 转动的情况下才能将接线拆开，否那么反充电将会损坏兆欧表。
5〕为了防止被测设备外表泄漏电阻，使用兆欧表时，应将被测设备的中间层〔如电缆壳芯之间的内层绝 缘物〕接于保护环。
6〕摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。摇动过程中，当出现指针已指零 时，就不能再继续摇动，以防表内线圈发热损坏。
电流互感器绕组及末屏的的绝缘电阻： 试验周期：1)投运前；2)1～3年；3〕大修后；4)必要时。 试验要求：1)绕组绝缘电阻与初始值及历次数据比较，不应有显著变化；2)电容型电流互感器末屏对地绝缘 电阻一般不低于1000MΩ 。 试验说明：采用2500V兆欧表。
