1兆欧表的使用解析

测试注意事项 （1）测试时，“L”与“E”端子引线不要靠在一起，并用绝缘良好的导线。 （2）测得的绝缘电阻过低时应分析过低的原因，排除环境温度、湿度、表面脏污、感应电压等的影响。 （3）注意测量大容量设备的绝缘电阻时，应在摇转时间相同之下读数。 （4）对测得的绝缘电阻可以进行温度换算的，应将所测绝缘电阻值换算到标准温度下再进行综合分析比较；
成品电缆，每芯绝缘电阻值应大于10MΩ
测试使用步骤 （1）试验前先检查安全措施，被试品电源及一切对外连接应拆除。被试品接地放电，大容量设备至少放电5min。勿用手直接接触放电导线。 （2）根据表面脏污及潮湿情况决定是否采取表面屏蔽或需要烘干及清擦干净表面脏污，以消除表面脏污对绝缘电阻的影响。 （3）放稳绝缘电阻表，检验绝缘电阻表是否指“0”或“∞”。将兆欧表放置平稳，驱动兆欧表达额定转速（一般120转/min），此时兆欧表的 指针应指向“∞”；再用导线短接兆欧表的 “L”端与 “E”端，瞬间低速旋转，其指针应指“0”（注意：瞬间低速旋转以免损坏兆欧表）。 （4）将被试品的接地端接于兆欧表的地端“E”上，驱动兆欧表至额定转速，待指针指向“∞” ，采用绝缘工具将兆欧表火线端“L”接至被试 品高压端，待指针稳定后，读取绝缘电阻的数值，先断开接至被试品的火线“L”，然后再将兆欧表停止运转，以免被试品所充电荷经兆欧表放电 而损坏兆欧表，这点在测试大容量设备时更应引起注意。 （5）试验完毕或重复试验时，必须将被试品对地或两极间充分放电，以保证人身、仪器安全和提高测量准确度。 （6）记录被试品设备铭牌、运行编号、本体温度、环境温度及使用的绝缘电阻表型号、编号。
不能进行温度换算的，也要与同期试验的同类设备横向比较。发现异常应及时查明原因或辅之以其他测试手段综合判断。 （5）注意感应电压的影响

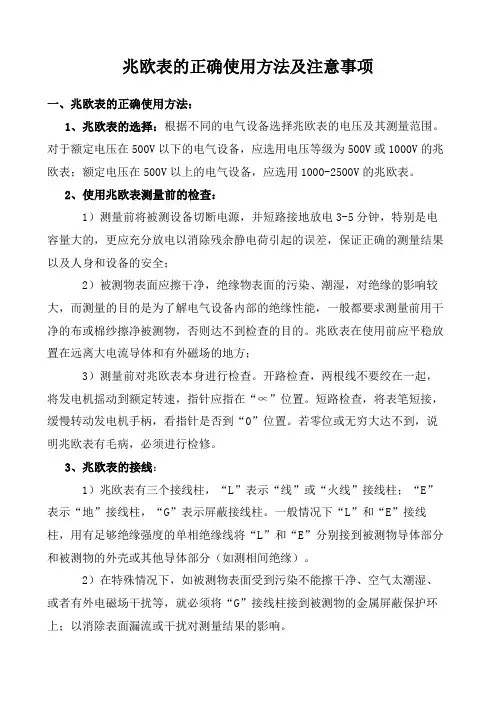

兆欧表的正确使用方法及注意事项一、兆欧表的正确使用方法：1、兆欧表的选择：根据不同的电气设备选择兆欧表的电压及其测量范围。

对于额定电压在500V以下的电气设备，应选用电压等级为500V或1000V的兆欧表；额定电压在500V以上的电气设备，应选用1000-2500V的兆欧表。

2、使用兆欧表测量前的检查：1）测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；2）被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。

兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；3）测量前对兆欧表本身进行检查。

开路检查，两根线不要绞在一起，将发电机摇动到额定转速，指针应指在“∝”位置。

短路检查，将表笔短接，缓慢转动发电机手柄，看指针是否到“0”位置。

若零位或无穷大达不到，说明兆欧表有毛病，必须进行检修。

3、兆欧表的接线：1）兆欧表有三个接线柱，“L”表示“线”或“火线”接线柱；“E”表示“地”接线柱，“G”表示屏蔽接线柱。

一般情况下“L”和“E”接线柱，用有足够绝缘强度的单相绝缘线将“L”和“E”分别接到被测物导体部分和被测物的外壳或其他导体部分（如测相间绝缘）。

2）在特殊情况下，如被测物表面受到污染不能擦干净、空气太潮湿、或者有外电磁场干扰等，就必须将“G”接线柱接到被测物的金属屏蔽保护环上；以消除表面漏流或干扰对测量结果的影响。

图1 电缆芯线间绝缘电阻测量4、测量：摇动发电机使转速达到额定转速（120转/分）并保持稳定。

一般采用一分钟以后的读数为准，当被测物电容量较大时，应延长时间，以指针稳定不变时为准。

5、拆线：在兆欧表没停止转动和被测物没有放电以前，不能用手触及被测物和进行拆线工作，必须先将被测物对地短路放电，然后再停止兆欧表的转动，防止电容放电损坏兆欧表。

般使用1000V兆欧表；电压 3000V以上的一般使用
2500V兆欧表。
电力变压器及电抗器绕组的绝缘电阻：
一般使用2500V或5000V兆欧表。
互感器、避雷器、开关设备绝缘电阻：一般使用 2500V兆欧表。 电力电缆绝缘电阻：0.6/1kV以下的一般使用1000V 兆欧表； 0.6/1kV以上的一般使用2500V兆欧表。 控制或二次回路绝缘电阻：一般使用500V或 1000V 兆欧表。
兆欧表使用
一、学习目的
二、兆欧表的使用
• • • • • • • • • • 什么是绝缘电阻测试 。 为什么要测量绝缘电阻。 兆欧表工作原理。 选择兆欧表电压的原则。 使用兆欧表前要作哪些工作。 如何测量。 使用兆欧表测量绝缘电阻应注意的问题。 用兆欧表测量绝缘电阻为什么规定测试时间1分钟。 绝缘电阻分析判断。 影响绝缘电阻因素。
放尽,否则,在重新测量时,由于电荷的影响,其充电电
流和吸收电流将比第一次测量时小,因而造成吸收比 绝缘电阻值增大的虚假现象。
绝缘电阻温度换算系数表
T （℃）
K T （℃） K T （℃） K
1 5
0.048 0.091
19 20
0.857 1.000
26 27
2.43 2.79
10
15
0.211
0.468
电容器等绝缘状况.主要以吸收比值的大小为判断依
据.如果吸取比有明显下降者说明绝缘受潮或油质严
重劣化。
影响绝缘电阻因素
温度的影响: 温度对绝缘电阻的影响很大,一般绝
缘电电阻是随温度的上升而减小的.原因在于当温
度升高后,绝缘介质中的极化加剧,电导增加,致使
绝缘电阻值降低.并与温度的变化程度与绝缘材料

高压开关柜辅助回路和控制回路的绝缘电阻：
试验周期： 1）1～3年；2）大修后。 试验要求：绝缘电阻不应低于2MΩ 。 试验说明： 采用1000V兆欧表。
套管主绝缘及电容型套管末屏对地绝缘电阻：
试验周期： 1）1～3年；2）大修后；3）必要时。 试验要求： 1)主绝缘的绝缘电阻值不应低于 10000MΩ；2)末屏对地的绝缘电阻不应低于1000MΩ 。 试验说明： 采用2500V兆欧表。
主讲人——傅亦民
一、什么叫兆欧表
数字兆欧表又叫摇表也可以称为绝缘电 阻测试仪，是一种简便、常用的测量高电阻 的直读式仪表，可用来测量电路、电机绕组、 电缆、电气设备等的绝缘电阻。
手摇式兆欧表
电动式兆欧表
兆欧表原理：当以120转/分速度均匀摇 动手柄时，表内的直流发电机输出该表的额 定电压，在线圈1与被测电阻间有电流I1，在 线圈2与表内附加电阻R2有电流I2，两种电流 与磁场作用产生相反的力矩，当I1电流最大 （即被测电阻为0），指针指向刻度0。当I2 电流最大（即开路状态），指针指向刻度无 穷大∝，当被测电阻为一定值时，指针指在 被测电阻的数值，由于兆欧表没有游丝，不 能产生反作用力矩，所以兆欧表在不测时停 留在任意位置（即不定位），而不是回到零， 这跟其他指针式的仪表有区别的。
检温计绝缘电阻： 试验周期：大修时。 试验要求：绝缘电阻值自行规定。 试验说明：用250V及以下的兆欧表。
变压器的绝缘电阻、吸收比、极化指数： 试验周期： 1)1～3年或自行规定； 2)大修后； 3)必 要时。 试验要求：1)绝缘电阻换算至同一温度下，与前一次 测试结果相比应无明显变化； 2)吸收比(10～30℃范 围)不低于1.3或极化指数不低于1.5 。 试验说明： 1)采用2500V或5000V兆欧表；2)测量前 被试绕组应充分放电；3)测量温度以顶层油温为准， 尽量使每次测量温度相近；4)尽量在油温低于50℃时 测量，不同温度下的绝缘电阻值一般可按下式换算
