proe标准零件库的创建和定制

PORE自建常用零件库详细完整的教程2012-06-27童凡凡整理零件库制作最终效果如下：1.库文件的准备：下文以垫片为例讲解族表文件的创建：（1）.绘制一个5的垫片：注意垫片倒角处的尺寸关系，垫片的倒角大小等于垫片厚度的一半，最好用中点几何关系来约束，这样就可以省去一个关系式了，在创建族表的时候，我们需要列表出来的尺寸就是φ10，φ5.3，δ1。

（2）.打开族表：（3）.单击上图图中红色框中的图标，弹出下图对话框依次单击图中尺寸φ5.3，δ1，φ10三个尺寸，在图示的项目中就会出现其相应的尺寸代号，然后单击确定完成选择。

（4）.编辑族表，单击图中红色框中的图标，来添加一行，也可以单击褐色框中的图标来使用Excle电子表格来进行快速填写，此时剩下的工作就是拿出机械设计手册按着国标来填数字，记得填完后先保存再退出Excle，完成之后点确定。

（5）.再次打开族表，单击红色框中图标来检验实例，目的是看通过族表生成的零件会不会发生重建模不成功的现象，检验成功后，族表就制作完成了。

（6）.插入刚建好的族表零件，会出现如图的对话框，选择那个需要的零件单击打开就完成了对零件的调用了。

注：对于有多重变量的零件例如螺钉，螺钉不仅有大小还有长度，这样就需要庞大的族表，我们可以给螺钉的长度一个固定的数值，只依次填写公称直径等数值，等生成零件之后再改变长度即可。

也可利用父子组表列功能，如图打开六角螺钉，首先显示的是螺钉的公称直径，选择第一个M3x0.5x10的螺钉打开之后就如下图所示就列出了螺钉长度了，这个父子族表怎么操作？就是在父族表中选中一行，点插入实例层表，点击打开，按照父族表的方法建立子族表，但要注意的是两组表中不能有同一尺寸列出，也就是螺钉长度在父族表中不要列出，在子族表中才能正常列出。

（7）.按照此种方法创建好常用零件，例如螺钉，螺母等等，整理好后放在D:\demo 以待后面使用。

2.定制库文件夹：（1）.库文件夹定制效果如下：（2）.一级根目录菜单文件的定制，也就是我们可以在库文件夹中的每一级目录中都可以附上说明项，具体操作如下：在D:\demo目录中新建一个名为demo.txt的文本文档，D:\demo 即为零件库的根目录。

Hanzf网友整理的目前国内最完整的proe MONLibs 国标库详细图解安装教程关于 proe 的标准件库，因 proe 程序无原装挂接标准件库，所以 就出现了各种各样的 proe 标准件库，本人在网上搜罗了 N 时，搜 到了目前感觉最好的一个，即名称体现的：目前国内最完整；好象 确实是！此零件库由网友 hanzf 收集整理，由此，先要感谢这位伟 大的无私网友！为中国广大的破衣群作了不可磨灭的贡献！正是因 为你们，中国的破衣使用才出现了一批水平不可低估的高人！正所谓是：站得俞高，尿得俞远…….好，言归正传；下面介绍安装过程：首先，必须先从网上下载 hanzf 网友整理的：MONLibs 目 前国内最完整的国标库，共 430mb，不小啊！然后把它解压到你认为适当的位置，下载地址：/zh‐cn/fil ...‐8358‐0019d11a795f/上图为网上下载的标准件库包；先把它解压：见下：先说个前提，以下系列图解为我在已安装好标准件库的基础上作 的截图，为省时间，我就不把它删除又重装做说明，只在文字上作 出相关注释说明即可！着重点主要是明白安装步骤，但还是先注明 这点以防扰乱视听；下面继续介绍：先建个文件夹：把解压出来的 MONLibs 文件复制至上面文件夹内：打开 MONLibs 文件夹内的 GBLib 文件夹，把解压出来的剩余所有文 件夹复制进来；把上图复制的零件放入 GBLib文件夹；见下：此时打开 proe，设置以下 config.pro 配置：设置库文件目录：pro_library_dir设置更新文件 pbc.exe 目录：pro_catalog_dir设置材质文件目录：pro_material_dir设置注册表文件 protk.dat 目录：protkdat设置配置保存配置：save_objects上面 5 个配置文件设置完毕后，用记事本打开 MONLibs 文件夹里的 注册表文件：protk.dat ，作以下修改：下一步设置系统变量：两个系统变量：上图点我的电脑、属性、高级、系统变量、新建、里建；好继续建下一个系统变量：此时 安装 PROE 安装目录下的\i486_nt\pvx\pvx.exe 的，双击进行安装，安装至 MONLibs 文件位置。

Creo ProE挂上标准件库的方法一、启动目录”设置（proe每次启动时，选择此处的配置文件，从此路径启动）桌面"Cero" “Proe”图标右键“属性”——“起始位置（S）”起如位置：即为启动目录注：路径自行建立文件夹，便于保存proe配置文件config.win、config.pro等，也可为默认位置，但需将自定义的config.win、config.pro等保存“起始位置”。

如“制定屏幕”等，如config.win、config.pro 不保存在“起始位置”时，启动时proe为初始默认状态。

“启动目录”，自己设置其位置。

二、“config”配置文件的设置ProE配置文件：“工具”——“选项”——“选项”键入“sketcher_palette_path”，“值”为解压“sketcher.rar”后的文件夹位置——保存config.pro文件至“起始位置”。

Creo配置文件：“文件”——“选项”——“配置编辑器”proecreo关键：更改配置选项：pro_library_dir E:\ProLibs\pro_catalog_dir E:\ProLibs\1、上面pro_library_dir 、pro_catalog_dir 为“名称”，E:\ProLibs\为值；2、E:\ProLibs\：即为标准件解压后，在你的电脑位置的目录。

3、上面更改了，这下，需要保存配置文件配置文件一定要保存在“启动目录”中，这样Creo Proe很次启动时，就会加载配置文件。

加载成功，你会发现在Creo Proe左边的公用文件夹上多了一个“All_LIBRARIES库文件总目录“，则加载成功。

第1章绪论 (4)1国内外CAD技术研究动态 (4)1.1国内外CAD技术发展历程 (4)1.2 CAD技术发展趋势 (5)1.3 Pro/Engineer二次开发现状 (6)2研究目的、意义 (7)第2章标准件设计及建库实例 (9)2.1族表基础 (9)2.1.1族表(Family Table)菜单简介 [2] (10)2.1.2 族表（Family Table）实例的操作 (15)2.1.3 创建族表（Family Table）的步骤 (17)2.1.4 创建族表（Family Table）的几个注意点 [5] (18)2.2 零件标准件库的建立 (18)2.2.1 创建通用零件(Generic Part ) (19)2.2.2 修改公称参数的名称 (23)2.2.4 添加族项目 (25)2.2.5 创建新的实例 (27)2.2.6 校检新添加的实例添加实例层 (28)2.2.7 预览生成的子实例 (30)第三章三维标准库在装配中的应用 (31)3.1尾架装配中标准件的调用 (31)第四章结论 (43)论文总结 (43)工作展望 (43)工作感受 (44)致谢 (45)摘要：参数标准化设计作为一种全新的设计方法现在已被工业界广泛采用。

它所具有的高效性、实用性等特点使其成为设计工作的发展方向。

参数化标准化设计应用水平的高低直接决定了企业设计效率与设计质量的高低和企业核心竞争力的强弱。

这是关系到企业长久生存与发展的重大问题。

本文是研究三维标准件库的开发。

标准件包括螺钉、螺栓等。

标准件库的开发是在Pro/ENGINEER基础上，依据它的二次开发工具族表和excel，设计并开发了一套三维标准件库，实现了各种标准件的自动生成，解决了产品设计效率、生产重复劳动、产品开发周期等问题。

实际应用表明，利用本论文开发的系统于各种标准件的建模工作，可提高效率 50％左右。

关键字：设计方法； Pro/Engineer；标准件库；族表；ESTABLISHMENT OF 3D COMMON AND STANDARD PART LIBRARYABSTRACTKey words: Mechanical manufacturing; Standard piece; Pro/Engineer; 3D databases; Family table;第1章绪论1国内外CAD技术研究动态1.1国内外CAD技术发展历程CAD技术起步于50年代后期，60年代，随着计算机软硬件技术的发展，在计算机屏幕上绘图变为可行，CAD技术开始迅速发展。

应用PROE创建塑料模具标准件库2009-07-26 14:53:03 作者：佚名来源：互联网浏览次数：266 文字大小：【大】【中】【小】1 引言如今，塑料制品和塑料模具的应用已经非常广泛，模具零件的造型和结构设计基本上都可由计算机辅助完成，而多数企业的设计人员和工艺编制则还停留在人工阶段。

塑料模具中存在大量的标准件，如模架、导柱、...1 引言如今，塑料制品和塑料模具的应用已经非常广泛，模具零件的造型和结构设计基本上都可由计算机辅助完成，而多数企业的设计人员和工艺编制则还停留在人工阶段。

塑料模具中存在大量的标准件，如模架、导柱、导套、拉料杆、浇口套、顶杆、销钉等，在制造不同模具的时候，每次都要对这些零件进行绘图以及进行工艺编制，这使得绘图员和工艺员的重复劳动量增大，并且这些零件在设计后还需要一定的时间进行加工，在一定程度上给生产增加了工时。

如果在我们的日常生产中学会“偷步”，把企业里可能用到的标准零件都创建成一个数据库，并在企业内部对对应的标准零件进行“预加工”，在真正需要的时候再进行“提取”，应用这种办法可以大大提高整个企业的生产效率并缩短模具生产周期，从而达到快速制模。

大原则而言，几乎所有的模具都是由相同基础的零件，例如模板，模芯、刮料板，垫板、固定和可动侧固定板、模脚等相关的模体零件所构成，如将模具制作上所需时间总和加以分析的话，至少有20%的时间可以因为采用这些标准零件而得以缩减，如果再加上其他的标准零部件合并计算的话，总计大约能节省40%一45%的加工时间。

这其中还没计算进行绘图设计在整过模具生产程中所占的时间比率。

目前，模具企业的“标准化”的程度在很大程度上决定了其产品的生产周期。

2 创建标准零件库在制作某一类外形类似、规格不同的零件如螺丝，销钉，水嘴，卿嘴等零件的时候，工程师不需要在绘图的时候逐一创建每一个零件，而只要清楚这类零件创建的异同处，事先去创建一个具有代表性的零件，通过一定的方式对相关特征和尺寸进行驱动从而生成所需要的标准零件。

proe标准件库的安装与设置
安装
1、运行Pro_E_SuperTools_超级工具集目录下的安装程序AutoRun，如图1；
2、选择客户端程序。

如图2和图3所示；
3、选择需要安装的版本，如图4所示；
4、现在proe安装的路径，如图
5、6所示；
5、现在程序安装路径：此步骤关系到启动程序以后能否调用标准件库，选择安装路径，注在路径中一定不能带有空格的文件夹，例如：E:\Program Files\（结果安装成功，调用标准件出错）。

如下安装选择E:\（根据个人需要选择）即可。

如图7所示；
6、开始安装，如图8所示。

7、安装完成出现如图9所示的对话框，现在“单机软加密”后重新启动计算机。

8、注册（怕版主把我踢出去了，所以在这里就不说解密的事情了）
[本帖最后由wood_sea 于2008-9-26 16:13 编辑]
1.jpg(9
2.86 KB, 下载次数: 82)
2.jpg(10
3.92 KB, 下载次数: 76)

ProE常用零件和标准件库的创建和定制————————————————————————[概述]本教程将详细讲解如何在ProE特别是WildFire版本中如何创建自己的常用零件库和标准件库。

使用零件库我们可以减少在我们日常工作中的重复劳动，并且可以减少人为的失误所带来的各种不可预料的设计缺陷。

在我们的实际工作中，难免会重复用到某一些零件或特征结构的，在每一次的使用都需要重新创建或者在硬盘上翻箱倒柜的搜索显然是一件浪费时间的做法，同时这样的做法也给用错零件或尺寸出错带来更大的风险。

利用Pro/E的零件库功能其实可以进行有效的常用零件的管理，在需要的时候也可以非常方便的找到并载入不同的产品装配中去。

在这里我们先假定我们的所有的常用零件已经做好了。

我们现在的目的是如何让ProE识别和找到我们的常用零件。

要达到这个目的，我们需要进行零件库的创建和定制1. 定制mnu文件假设我们的part文件都放好了，按不同的零件放在了不同的子目中，比如battery，pulley等等，并且这些子目录都是在同一个目录下，比如这里我们是objlib这个目录。

那么对于每一个目录，我们首先都需要创建一个同目录名的.menu文件。

比如对于目录objlib，我们便需要在objlib目录下创建一个objlib.mnu 文件。

这个文件的作用就是用于在以后告诉ProE我这个目录里放了些啥。

而对于objlib这个目录来说，他下面有一些不同类型零件的子目录，所以objlib.mnu这个文件的写法如下：（红色和蓝色部分为说明，不在objlib.mnu文件中）Quote:IceFai的常用零件库零件库的名称或标题# 零件库名称的分隔符# 子项分隔符/battery 子项目录或文件电池(干电池,钮扣电池等子项说明（可选）#/battery-contact电池触片#/dc-motor直流电机#/gear齿轮#在文件中，第一行是零件库的名称，然后第二行的“#”是分隔符。

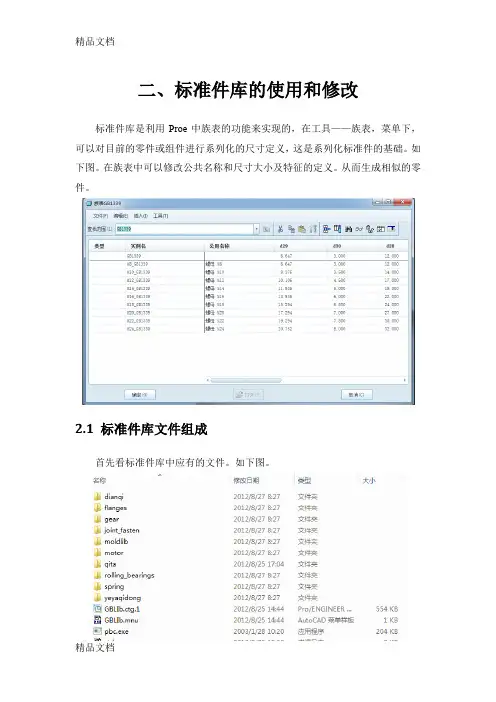

二、标准件库的使用和修改标准件库是利用Proe中族表的功能来实现的，在工具——族表，菜单下，可以对目前的零件或组件进行系列化的尺寸定义，这是系列化标准件的基础。

如下图。

在族表中可以修改公共名称和尺寸大小及特征的定义。

从而生成相似的零件。

2.1 标准件库文件组成首先看标准件库中应有的文件。

如下图。

其中，各个文件夹是标准件的零件，重要的有三个文件：Pbc.exe——用于生成GBlib.ctg文件。

GBlib.ctg——是标准件库的总体索引目录，标准件库更新后，需要用Pbc.exe 再生产索引目录。

GBlib.mnu——是标准件库的本级菜单索引文件，每级文件夹中都存在，是引用标准件时的菜单索引，关联Proe界面中的标准件目录菜单和标准件库中的文件。

如果修改了标准件库，也要修改mnu文件中相应的项，注意其中文件的格式Prt.n与文件是完全对应的。

以上三个文件是修改和添加标准件库的依据，特别是每级文件夹下的mnu 文件用的最频繁。

2.2 现有标准件库的导入使用现有的标准件库，需要将其导入到proe 公共文件夹树中方便使用。

（1）在已经定制好的Proe标准环境下，将Gblib文件夹拷贝到Proe_std文件夹下。

（2）修改环境变量。

在我的电脑——属性——高级——环境变量，新建环境变量“pro_library_dir”，值为“D:\ptc\proe_std\GBLib”。

（3）修改config文件中路径。

打开Proe，在工具——选项中，修改下面两项的值“pro_library_dir”、“pro_catalog_dir”，都改为“D:\ptc\proe_std\GBLib”，保存config文件配置。

（4）关闭proe，重新打开就可以找到标准件库了。

如下图综上，环境变量和config文件指定了标准件库的路径，并导入到proe界面中。

GBlib.ctg和GBlib.mnu文件则定义了标准件库本身的菜单，用于检索使用。

ProE和Creo标准零件库和常用零件库的定制黄光辉(IceFai)在我们的实际工作中，难免会重复用到某一些零件或特征结构的，在每一次的使用都需要重新创建或者在硬盘上翻箱倒柜的搜索显然是一件浪费时间的做法，同时这样的做法也给用错零件或尺寸出错带来更大的风险。

利用Creo 的零件库功能其实可以进行有效的常用零件的管理，在需要的时候也可以非常方便的找到并载入不同的产品装配中去。

在这里我们先假定我们的所有的常用零件已经做好了。

我们现在的目的是如何让Creo识别和找到我们的常用零件。

完成的零件库用户可以通过导航区快捷到达零件库并可以从内置浏览器找到想要的零件，如下图所示：针对每一个标准零件或常用零件，可以添加更直观更容易理解的描述和说明。

要达到这个目的，我们需要进行下面的工作：1. 定制mnu 文件假设我们的part 文件都放好了，按不同的零件放在了不同的子目中，比如battery，pulley 等等，并且这些子目录都是在同一个目录下，比如这里我们是d:\std_libs 这个目录。

那么对于每一个目录，我们首先都需要创建一个同目录名的.menu 文件。

比如对于目录std_libs，我们便需要在std_libs 目录下创建一个std_libs.mnu 文件。

这个文件的作用就是用于在以后告诉Creo 我这个目录里放了些啥。

而对于std_libs 这个目录来说，他下面有一些不同类型零件的子目录，所以std_libs.mnu 这个文件的写法如下：（红色部分为说明，不在std_libs.mnu 文件中）*************************************************************************Std_Libs 零件库的名称或标题，第一行不能带中文# 零件库名称的分隔符# 子项分隔符/battery 子项目录或文件电池(干电池,钮扣电池等) 子项说明（可选）#/battery-contact电池触片#/dc-motor直流电机#/gear齿轮#*************************************************************************在文件中，第一行是零件库的名称，然后第二行和第三行输入“#”。

2010年1月第38卷第2期机床与液压MACH I N E T OOL &HY DRAUL I CSJan 12010Vol 138No 12DO I:10.3969/j 1issn 11001-3881120101021009收稿日期:2008-12-22作者简介:杨雪春(1964—),男,博士,教授,从事锻压设备及金属材料成形方面的研究。

E -m ail:ncuyangxc@1631com 。

基于Pr o /E 建立标准件库的方法杨雪春1,王海彬2,董懿琼1(11南昌大学机电工程学院,江西南昌330031;21蓬莱琴海舰船设备有限公司,山东蓬莱265607)摘要:在产品设计过程中,建立标准零件参数化的设计系统是提高产品设计效率的有效途径。

在Pr o /E 平台上,采用动态链接数据库,基于MFC 及Pr o /T OOLKI T 的参数化设计建立标准零部件库,并对开发过程中所涉及的诸多关键问题进行了深入的分析和探讨。

系统运行实例显示,建立的标准件库可以达到设计要求。

关键词:标准件库;MFC;Pr o /T OOLKI T 中图分类号:TP391172 文献标识码:B 文章编号:1001-3881(2010)2-026-3M ethod of Est ablish i n g St andard Parts L i brary Ba sed on Pro /Eng i eerY ANG Xuechun 1,WANG Haibin 2,DONG Yiqi ong1(11School of Mechanical and Electrical Engineering,Nanchang University,Nanchang J iangxi 330031,China;21Q inhaiMarine Equi pment Co 1,L td,Penglai Shangdong 265607,China )Abstract:It is an effective way t o establish the para metrizati on design syste m of standard components in the p r oduct design p r ocess .Based on the p latf or m Pr o /Engineer,DLL,MFC and Pr o /T OOLKI T were used t o establish the standard parts library,and the key issues in this p r ocess were studied .The app licati on of this syste m show that the established standard parts library can achieve the design require ments .Keywords:Standard parts library;MFC;Pr o /T OOLKI T0　引言Pr o /E 是美国PTC 公司的参数化设计三维软件,具有单一数据库、参数化、基于特征和全相关等特点,是目前最流行的三维设计软件之一。
