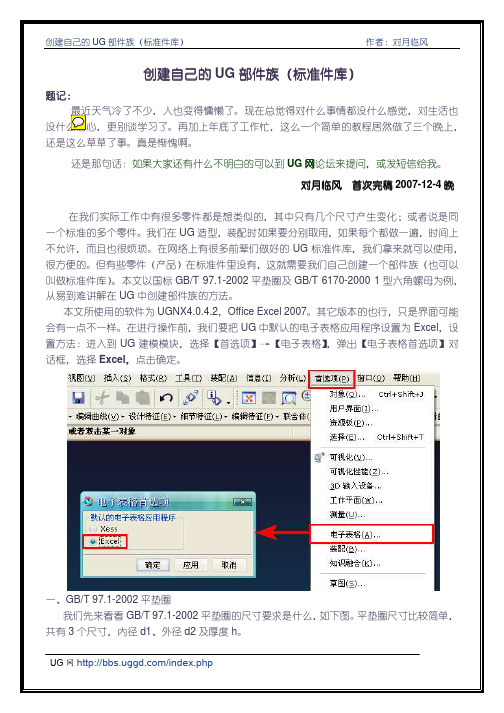

GB/T 97.1-2002平垫圈标准中我们可以查到这3个尺寸的数值，现在我们摘录平垫圈中公称规格为5~12的这几个零件尺寸，见下表：
内径d1（公称min）外径d2（公称max）厚度h
5.3 10
6.4 12 1.6
8.4 16 1.6
5、在刚才的薄圆柱上创建一个孔，直径为d1，先选择一个面，再选择另一个面，使其通过面，定位方式选择点到点，再选择外圆，这样就把内孔做好了；
、保存所创建的文件
、开始建立部件族。
选择【工具】→【部件族】
、把可用的列中我们所建立的表达式添加到选定的列中，族保存目录我们改成第1
Office Excel软件，如图。
在DB_PART_NO
11、新建一个UG文件，进入到建模模块并打开装配模块，选择【装配】→【组件】→【增加
二、GB/T 6170-2000 1型六角螺母
其实不管什么零件，都可以按照上面所说的平垫圈部件族的创建方法，这是最基本的一个。

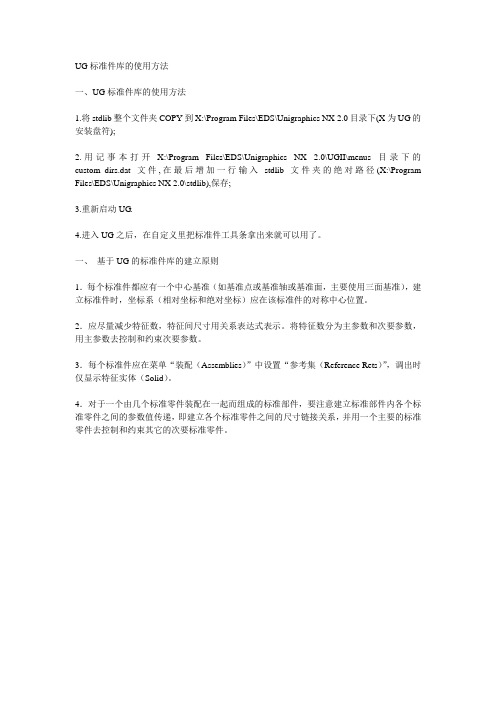

UG标准件库的使用方法
一、UG标准件库的使用方法
1.将stdlib整个文件夹COPY到X:\Program Files\EDS\Unigraphics NX
2.0目录下(X为UG的安装盘符);
2.用记事本打开X:\Program Files\EDS\Unigraphics NX 2.0\UGII\menus目录下的custom_dirs.dat文件,在最后增加一行输入stdlib文件夹的绝对路径(X:\Program Files\EDS\Unigraphics NX 2.0\stdlib),保存;
3.重新启动UG.
4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则
1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
ug标准件怎么调用UG标准件怎么调用。
UG标准件是一种常用的机械零件，在工程设计和制造中起到了非常重要的作用。
它们可以帮助工程师在设计过程中快速、准确地实现零件的组装和连接。
接下来，我将向大家介绍UG标准件的调用方法，希望能够帮助大家更好地应用这些标准件。
首先，打开UG软件，并创建一个新的零件文件。
在零件文件中，选择“插入”菜单中的“标准件”选项。
在弹出的对话框中，可以看到各种类型的标准件，如螺栓、螺母、垫圈、销轴等。
根据实际需要，选择相应的标准件类型。
接下来，选择需要的标准件尺寸和规格。
在对话框中，可以设置标准件的直径、长度、螺纹规格等参数。
根据设计要求，输入相应的数值，并确认选择。
在零件文件中，将标准件放置到需要的位置。
可以通过拖拽、旋转等操作，将标准件放置到设计图纸中的合适位置。
确保标准件与其他零件的连接位置和方式符合设计要求。
在放置标准件的过程中，可以根据需要进行多次调整和修改。
通过UG软件提供的各种工具和功能，可以实现对标准件的精确控制和调整。
确保标准件的位置、方向和尺寸都符合设计要求。
最后，在设计完成后，对整个零件进行检查和验证。
确保标准件的位置和连接方式都符合设计要求，并且与其他零件之间没有冲突和干涉。
在确认无误后，保存并提交设计文件。
总的来说，UG标准件的调用并不复杂，但需要工程师具备一定的操作技能和对标准件的理解。
通过上述步骤，可以帮助工程师更好地应用UG标准件，提高设计效率和精度。
希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。
UG标准件库
UG标准件库是一款专门为UG软件用户设计的标准件库，它包含了丰富的标
准件模型，能够满足用户在UG软件中进行建模和设计时的各种需求。
UG标准件
库的使用能够极大地提高用户的工作效率，减少重复建模的时间，使用户能够更加专注于产品的设计和创新。
UG标准件库中包含了各种常用的标准件模型，如螺栓、螺母、轴承、齿轮等，这些标准件模型都是按照国际标准进行设计和制作的，保证了其在实际使用中的准确性和可靠性。
用户可以通过UG标准件库快速地找到所需的标准件模型，并将其直接导入到自己的设计模型中，省去了用户自行建模的时间和精力。
UG标准件库的使用非常简单，用户只需要在UG软件中打开标准件库面板，
然后通过搜索或浏览的方式找到所需的标准件模型，点击即可将其导入到当前的设计模型中。
UG标准件库还支持用户自定义标准件模型的管理和分类，用户可以根
据自己的需求将常用的标准件模型进行分类管理，方便快速地找到所需的标准件模型。
UG标准件库的更新和维护也非常及时，用户可以通过UG官方网站或UG软
件内置的更新功能获取最新的标准件模型，保证了用户在使用UG标准件库时能够获得最新的标准件信息和模型。
总的来说，UG标准件库是UG软件用户必备的利器，它能够极大地提高用户
的工作效率，减少重复建模的时间，为用户的产品设计和创新提供了便利。
我们相信，随着UG标准件库的不断完善和更新，它将成为更多UG软件用户不可或缺的
设计工具，为用户的工作带来更多的便利和效益。
UG标准件库，让设计更高效，让创新更便捷！。
如何建立UG的三维标准零件库?一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征参数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（SpreadSheet）法（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定是否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
UG MoldWizard 标准件建库教程编制：王作雨1。
在目录moldwizard/standard/metric下建子目录新建目录mystand|___bitmp|___data|___model2。
在mystand目录下建立文本文件moldwizard_catalog.txt!! Standard part register file!mystand01 /standard/metric/mystand/mystand.xs4::mystand3。
在mystand目录下建立Excel文件mystand.xls3。
在model目录下建立 o_ring.prt4。
在BMP下建立o_ring.bmp5.在DATE目录下建立 cool.xls文件6. cool.xls文件的解释PARENT 定义标准件缺省放在那个组件下 <MW_cool>表示放在组件cool下POSITION 表示标准件的缺省放置方法ATTRIBUTES 表示自动添加的文件属性INTER_PART表示标准件是一个组件需插入列出的部件如：DM标准件SIDE LOCK SETPARAMETERS表示标准件的参数示例文件释放后把mystand目录复制到moldwizard\standard\metric下EXPRESSIONS 表示在标准件中的一些变量需外部输入如图：DM标准件中的顶针BITMAP表示预显的图像INTER_PART表示标准件是一个组件需插入列出的部件如：DM标准件SIDE LOCK SET。
基于UG的冲压模具标准件库的研究与开发摘要：基于UG软件分析了建立标准件库的几种方法，并讨论了它们各自的应用范围。
结合实例，重点阐述了在Visual C-6．0环境下运用C++编程语言和UG／OPEN API开发动态链接库（DLL）的方法，通过UG软件调用相关的DLL文件即可建立人机交互式的标准件库。
使标准件库可依据人们使用的习惯进行开发，具有很强的人性化和柔性化。
关键词：UG二次开发；标准件库；模具设计；UG／OPEN API前言随着技术的发展，为了缩短汽车覆盖件模具产品的开发周期、提高市场竞争力，各主流模具企业均开始了3D覆盖件模具设计。
3D模具设计越是普及，其基石---标准件库的作用就越显重要，本文研究的目的是创建出更便于设计者使用的标准件库，以此来提高设计的速度与质量，并为日后备料单的自动输出做好铺垫工作。
UG软件是当前广泛应用的三维CAD/CAM软件之一，并且该软件还提供了相应的二次开发工具，我们可利用这些工具创建出符合自身需要的标准件库，从而大大减少设计人员的重复而烦琐的劳动，使技术人员能腾出更多的时间进行模具结构和工艺方面的改进，进而提高了模具设计的质量和效率。
就UG软件而言，建立三维标准件库的方法大致有三种：（1）利用部件族建立标准件库；（2）利用参数化建模与程序设计相结合的方法建立标准件库；（3）运用程序设计建立标准件库；下面结合“自动输出备料单”功能的需要对这三种方法逐一进行阐述。
1 利用部件族建立标准件库首先利用UG软件中的特征建模模块进行参数化建模，之后再用部件族功能创建该标准件的部件族，该方法操作简单，可由多人同时创建，不足的地方表现在标准件的调用方式和标准件规格的更改等方面，它的调用方式主要有：从另一个UG窗口复制过来或装配到当前模具图中，无论采用哪种调用方式，更改标准件规格时需要进入部件族进行更改，比较麻烦。
通过部件族命令对属性进行编辑时也存在一些问题。
现在很多公司开发了“自动输出备料单”功能，备料单的自动输出需要用到标准件的属性，虽然部件族的“可用列”中可以对属性进行编辑，但编辑后的属性只出现在装配导航器中，在实体上表达不出来，不利于备料单的自动输出，需要对UG软件中的部件族这个命令进行适当的开发，补充一些功能。
自动生成明细及标注件号操作说明
使用要求：
1．从规定的标准件库中调用带有属性的标准件
2．使用带有明细表模板的模具模板
3．安装标准件要使用装配（Assembies）方式，不能使用导入（Import）方式
4．装入所需的标准件后要进入该标准件的Displayed Part状态下修改件号、页次等属性的值5．应该分别在上模、下模、压边圈（压料芯）部件的Drafting状态下生成部件明细
6．操作应在消参之前进行
7．在操作前应该将各部件的装配关系、图层设置整理好
生成明细操作说明：
1．进入部件Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”
2．检查一下生成的明细是否有错误
3．在特征树（Part Navigator）中右键点击“Part List”选择“Export”，按照图示设定输出选项
4．在生成的界面里选择需要的内容复制粘贴到Excel表里
5．删掉“PC NO”等多余的内容，把所需内容复制到明细表中
6．进入其他部件重复上述操作，完成明细表的生成
标注件号操作说明：
1．进入装配文件的Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”，然后再选择“Autoballoon”，选择要标注件号的视图
2．调整自动标注件号的位置，删除多余的标注。
UG标准件二次开发步骤一、建立标准件3D文件1、在UG modeling模块里建好标准件3D文件，并且区分开TRUE与FALSE两个3D体。
2、打开Format→Reference Sets→弹了Reference Sets 对话框，Create(创建)一个名称为TRUE的文件把真实体选上，再Create一个名称为FALSER的文件把假体选上。
如图：3、点击零件目录中的父辈名称弹右键选择Attributes填入以下数据如图：4、保存文件到自己的文件夹。
二、把标准件放入标准件库。
1、打开Moldwizard_U19\standard\metric\新建一个自己的文件（如Standard）\再在里面建三个文件夹bitmap;data;model及一个standard.xls文件.2、把以上做好的3D文件放到model里，说明图片文件到bitmap里;参数文件放到data里。
如图：写入图片位置。
3、打开记事本记入新建的第一步standard.xls文件路径。
如图：5、在此文件写入各项参数。
如图：标准件的建立标准件就是经常要用到的、并可以通过修改参数来满足不同尺寸规格需要的组件。
Mold Wizard的标准件管理系统就是建立一个这些组件的库，并能够安装调整这些组件。
在Mold Wizard中可以自定义标准件库以用于公司的标准件设计，并添加到标准件库中以在其它的装配中调用。
1.准备工作选定要设定的标准件。
确定需要设定哪些参数，才能保证由这些参数可以生成该标准件？哪些参数需要直接在标准件界面上选择？可以先用草图描一下，也可以直接先作出标准件调用时要用到的BITMAP位图文件（该位图文件也可以在后面根据情况作适当修改）。
更多准备细节请参阅Mold Wizard的帮助文件的标准件部分。
2.建立标准件模型根据上面选定的参数合理安排顺序，建立标准件模型及腔体剪切体模型，并设置好TRUE和FALSE引用集。
要考虑到参数变化对标准件定位基准的影响。
UG标准件库的使用方法一、UG标准件库的使用方法1.将stdl ib整个文件夹COP Y到X:\Progr am Fi les\E DS\Un igrap hicsNX 2.0目录下(X 为UG的安装盘符);2.用记事本打开X:\P rogra m Fil es\ED S\Uni graph ics N X 2.0\UGII\menu s目录下的custo m_dir s.dat文件,在最后增加一行输入std lib文件夹的绝对路径(X:\Progr amFi les\E DS\Un igrap hicsNX 2.0\std lib),保存;3.重新启动UG.4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Asse mblie s）”中设置“参考集（Refe rence Rets）”，调出时仅显示特征实体（S olid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（S pread Sheet）法（1）File→New,输入一个标准件Par t文件名。
ug标准件库怎么用
UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找到需要的标
准件，提高工作效率。
接下来，我将为大家介绍如何使用UG标准件库。
首先，打开UG软件，进入标准件库模块。
在左侧的导航栏中，可以看到各类
标准件的分类，如螺栓、螺母、轴承等。
用户可以根据自己的需求，选择相应的分类。
其次，点击所需标准件的分类，会显示出该分类下的所有标准件。
用户可以通
过滚动页面或者使用搜索功能，快速定位到所需的标准件。
在搜索框中输入关键词，如规格、型号、材料等，即可快速筛选出符合条件的标准件。
在选择到需要的标准件后，用户可以通过双击或拖拽的方式，将标准件添加到
自己的设计模型中。
在添加标准件时，UG软件会自动进行匹配和对齐，大大简化
了用户的操作流程。
此外，UG标准件库还提供了标准件的详细信息，用户可以查看标准件的尺寸、材料、重量等参数，帮助用户更好地了解和选择标准件。
除了查找和添加标准件外，UG标准件库还支持用户自定义标准件，用户可以
根据自己的需求，添加新的标准件到库中，方便日后的使用。
在使用UG标准件库时，用户需要注意及时更新标准件库的数据，以保证所使
用的标准件数据是最新的。
UG软件会定期发布标准件库的更新版本，用户可以根
据需要进行下载和更新。
总的来说，UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找
到需要的标准件，提高工作效率。
通过上述介绍，相信大家对UG标准件库的使用方法有了更深入的了解。
希望大家能够充分利用UG标准件库，提升工作效率，更加便捷地进行设计工作。
[分享] UG中标准件库的建立标准件, 机械, 定义, 特征, 程序标准件[摘要]介绍了UGII中建立标准件的一般原则和UGII （V16.0）中常用的建立标准件库的方法，对使用用户自定义特征、表达式、零件族和程序建立标准件库的方法进行了详细介绍，同时给出了这几种方法的适用场合和使用时的注意事项。
[关键词]标准件；用户自定义特征；表达式；零件族；程序开发中图分类号：TP391.7 文献标识码：A机械产品的开发过程中会用到大量的通用件、标准件、相似件、借用件，如何方便地建立这些常用零部件的图库，利用已有的资源，花费较少的时间完成产品设计一直是用户所关心的。
CAD/CAM的高档三维软件UGII系统中的用户自定义特征、电子表格、零件族和程序等工具可以针对不同情况，实现这种方便。
下面就具体的建库原则、方法及其适用范围进行介绍。
1 标准件库的建立原则(1)在具体运用各种方法建立标准件库时，一般都要设置相应的环境变量；(2)标准件应该是参数化的，并且特征数尽量少，以降低模型的复杂程度和能根据要求进行更改，减少更改时可能出现的问题；(3)标准件中可能在同系列其它标准件中被抑制的特征，不应用来建立和定位其它特征；(4)标准件的对称中心应与坐标系（工作坐标和绝对坐标）重合，从而使标准件易于装配，同时应为标准件建立实体引用集，使装配中的标准件只显示出实体部分；2 标准件库的建立方法2.1 用UDF建立标准件库(1) 在UGII\ug_env.dat中指定UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.def；或者在操作系统的环境变量中给出UGII_DEFAULTS_FILE的值，指定UGII使用ug_metric.def 文件；(2)在ug_metric.def中给出UDF库定义文件的路径和文件名，如：Solids_UdfLibraryFile： c:\\users\\library_dir.txt；UDF库定义文件是一个后缀为".txt"的文本文件，其中的每一行定义了：Library name; library directory；(3)根据库定义文件中的信息建立相应的目录；(4)创建一个标准件：FIle→New→标准件名；Application→Modeling；(5)导出特征为UDF：File→Export→UDF(注意选择根特征，并包括所有子特征)；在每个库目录里也会产生一个相应的library_dir.txt文件，其每一行分别说明了：UDF name；UDF directory及part name；UDF directory? and CGM name；(6)UDF的调用：Insert→Form? Feature→UDF；(7) UDF的修改：Edit →Feature →Parameters→选择该UDF，也可以展开为一系列的特征进行修改；图1导入GB1096-79普通平键时的对话框使用UDF创建标准件库可方便地定义变量名称，设置缺省值等，但由于UDF是作为特征存在的，所以必须先建立一个part文件，才能加入UDF；对于较简单的标准件可以通过设定导出UDF时的Input? Parameters对各参数的取值进行控制。
ug的标准件库在哪
UG的标准件库在哪。
UG的标准件库是UG软件中非常重要的一个功能模块，它包含了大量的标准零件和标准元素，可以为用户提供快速、方便的零件和元素的选取和使用。
那么，UG的标准件库具体在哪里呢？接下来，我们将为大家详细介绍UG的标准件库的具体位置和使用方法。
首先，UG的标准件库位于软件的菜单栏中。
用户可以通过打开UG软件，点击菜单栏中的“工具”选项，然后在下拉菜单中找到“标准件库”选项。
点击“标准件库”选项后，会弹出标准件库的窗口，用户可以在其中浏览和搜索所需的标准零件和标准元素。
在标准件库的窗口中，用户可以按照分类来查找所需的标准零件和标准元素。
UG的标准件库通常包括螺栓、螺母、轴承、齿轮、键、弹簧等各种常用的标准零件，同时也包括了一些标准的结构元素和工艺元素。
用户可以通过简单的点击和搜索，快速找到所需的标准件，并将其导入到自己的工程中进行使用。
除了在标准件库窗口中直接浏览和搜索标准件外，UG的标准件库还支持用户自定义设置和管理。
用户可以通过“管理”选项，对标准件库进行管理和维护，包括添加新的标准件、删除不需要的标准件、修改标准件的属性等操作。
通过这些管理功能，用户可以根据自己的需要，灵活地管理和利用标准件库中的资源。
总的来说，UG的标准件库是一个非常实用的功能模块，它为用户提供了丰富的标准零件和标准元素资源，可以大大提高用户的工作效率和设计质量。
通过合理地使用标准件库，用户可以快速、方便地获取所需的标准件，并将其应用到自己的工程中。
希望本文对大家了解UG的标准件库有所帮助，谢谢阅读！。
1.将stdlib整个文件夹COPY到X:\Program Files\EDS\Unigraphics NX
2.0目录下(X为UG的安装盘符);
2.用记事本打开X:\Program Files\EDS\Unigraphics NX 2.0\UGII\menus目录下的custom_dirs.dat文件,在最后增加一行输入stdlib 文件夹的绝对路径(X:\Program Files\EDS\Unigraphics NX 2.0\stdlib),保存;
3.重新启动UG.
4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则
1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法
1．电子表格（SpreadSheet）法
（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part 的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
Assemblies→Edit structure，点击Add；在Part Name内指定所选标准件；在Point Subfunction内指定欲加入零件的位置[如（0，0，0）]，样标准零件即在指定点处生成。
优点：提供了一个用UG 3D实体格式定义的标准件库系统，创建直观、容易，并能通过直观的图形界面调入装配体；可使标准件具有子装配功能，并可以封装到IMAN和UG/Manager中，是建立UG标准件库系统的通用方法。
缺点：调用时须改名存入，如果不改名只能存入当前目录且不能修改，当型号选好后又需要换型号时则必须重新装配。
2．关系表达式（Expression）法
（1）File→New，输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part）。
（3）To olbox→Expression，对参数表达式进行用户化命名（Rename）和编辑（Edit）。
表达式的编辑方法：1）在“编辑多个表达式”对话框中，点击“输出”，在目录下给定一个文件名（如e.exp）并退出UG。
2）对表达式文件e.exp进行编辑并存储。
3）返回UG，打开该Part文件，进入“编辑多个表达式”对话框，点击“输入”，输入将该表达式文件。
（4）File→Save，存储该零件（.prt）。
（5）零件调用。
Assemblies→Edit structure，点击Add；在Part Name内指定所选标准件；在Point Subfunction内指定欲加零件的位置[如（0，0，0）]，这样标准零件即在指定点处生成。
然后，将该零件以另一名称存储，转成装配模型中的一个具体零件。
最后，将该零件转成工作零件并修改其参数，使之符合设计要求。
优点：创建容易，修改比较方便。
缺点：装配调入的只是一个模板，完成装配后需修改其变量；需查标准件手册来修改变量值。
3．用户自定义特征（.udf）法
（1）File→New输入一个标准件Part文件名，Application→Modeling生成一个Part文件。
（2）Toolbox→Expression对参数表达式进行用户化命名（Rename）和编辑（Edit）。
（3）File→Export，生成、定义、存储一个udf文件。
（4）Toolbox→Features→User Defined实现调用。
优点：创建比较容易；可建立特征参数之间的关系，定义特征变量，设置缺省值，提示输入关键值；易于恢复和编辑。
缺点：须建立一个新的part零件才能输入用户自定义特征。
4．用程序设计（＊.grx或*.dll）：UG／Open GRIP和／或UG／Open API(UFUN)开发编程实现标准件的生成和调用。
优点：使用交互调入最方便，应用层次最高。
缺点：需用程序写入，工作量大。
三、结束语
建立CAD标准件库是实施CAD应用的基石和提高CAD应用水平的重要途径。
本文所述的基于UG的三维CAD标准件库的建立方法在笔者所在工厂得到实施并达到了预期效果。
