光纤冷接头安装步骤

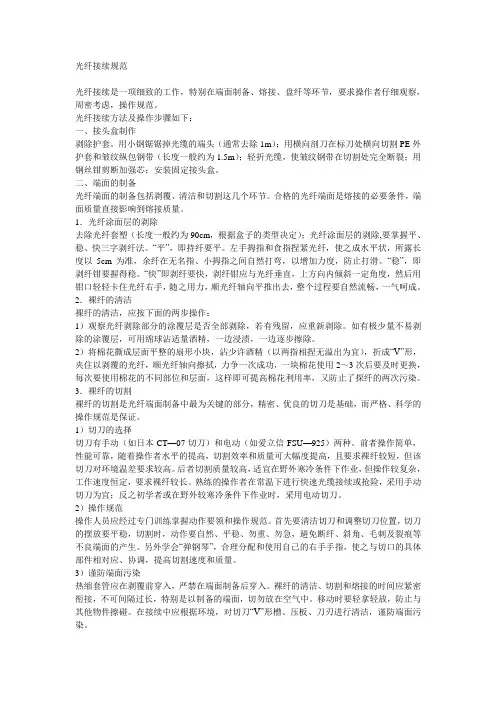

光纤接续是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。

光纤接续方法及操作步骤如下：一、接头盒制作剥除护套。

用小钢锯锯掉光缆的端头（通常去除1m）；用横向剖刀在标刀处横向切割PE外护套和皱纹纵包钢带（长度一般约为1.5m）；轻折光缆，使皱纹钢带在切割处完全断裂；用钢丝钳剪断加强芯；安装固定接头盒。

二、端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。

合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。

1．光纤涂面层的剥除去除光纤套塑（长度一般约为90cm，根据盒子的类型决定）；光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。

“平”，即持纤要平。

左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。

“稳”，即剥纤钳要握得稳。

“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。

2．裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。

如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。

2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。

3．裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。

1）切刀的选择切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。

前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。

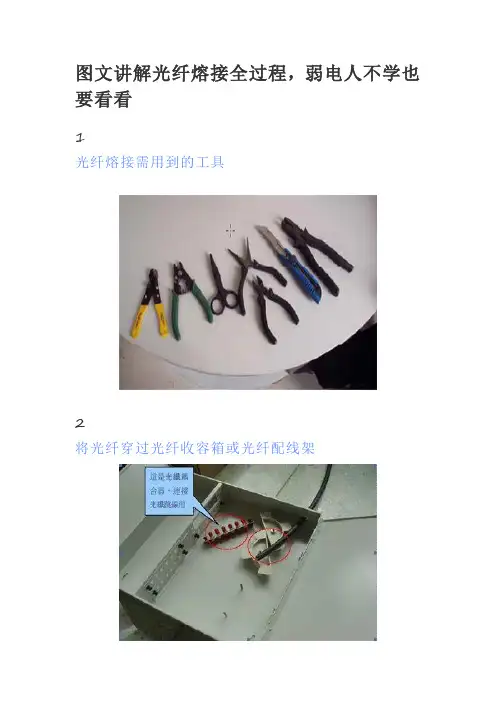

图文讲解光纤熔接全过程，弱电人不学也要看看1光纤熔接需用到的工具2将光纤穿过光纤收容箱或光纤配线架3光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。

宽带线接头标准接法宽带线接头是指用于连接宽带线的接口，它的连接方式直接影响到宽带信号的传输质量。

正确的接头标准接法能够有效地提高宽带信号的稳定性和传输速度，保证用户能够获得更好的网络体验。

首先，我们需要明确宽带线接头的类型。

常见的宽带线接头包括RJ45接头和光纤接头。

RJ45接头主要用于连接网线，而光纤接头则用于连接光纤线。

接下来，我们将分别介绍这两种接头的标准接法。

对于RJ45接头，首先需要将网线的外皮剥开，露出内部的8根线。

然后按照T568B或T568A标准将这8根线依次插入RJ45接头的插孔中，确保每根线都插入到正确的位置，并且没有错位或者松动。

接着，使用压线钳将插好线的RJ45接头压紧，确保每根线都与接头金属触点良好接触。

最后，使用测试仪对接好的RJ45接头进行测试，确保连接质量良好，没有接触不良或者断路现象。

对于光纤接头，首先需要将光纤线的外层保护层剥开，露出内部的光纤芯。

然后使用光纤切割器将光纤芯切割平整，并且去除末端的抛光膏。

接着，将光纤芯插入到光纤接头的插口中，并且确保插入深度适当。

最后，使用光纤接头压接工具将光纤接头压紧，确保光纤芯与接头内部的光纤插口良好接触。

同样，使用光纤测试仪对接好的光纤接头进行测试，确保连接质量良好，没有光损耗或者断裂现象。

在进行宽带线接头标准接法时，需要注意以下几点，首先，要选择质量可靠的接头和工具，确保接头和线材的质量达标；其次，在操作过程中要细心耐心，确保每一步都做到位，避免因疏忽而导致接头质量不佳；最后，要进行必要的测试，确保接头连接质量良好，能够稳定传输宽带信号。

总的来说，宽带线接头的标准接法对于宽带信号的传输质量至关重要。

只有按照标准操作，选择合适的接头和工具，并且进行必要的测试，才能够保证宽带信号的稳定传输，为用户提供良好的上网体验。

希望以上内容能够帮助大家更好地理解宽带线接头的标准接法，提高网络连接质量。

光纤接续方法及操作步骤光纤接续是一项细致的工作,特别在端面制备、熔接、盘纤等环节,要求操作者仔细观察,周密考虑,操作规范;本文为您详细介绍了其中的步骤和实际操作技巧; 1.端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节;合格的光纤端面是熔接的必要条件,端面质量直接影响到熔接质量;1.1光纤涂面层的剥除光纤涂面层的剥除,要掌握平、稳、快三字剥纤法;“平”,即持纤要平;左手拇指和食指捏紧光纤,使之成水平状,所露长度以5cm为准,余纤在无名指、小拇指之间自然打弯,以增加力度,防止打滑;“稳”,即剥纤钳要握得稳;“快”即剥纤要快,剥纤钳应与光纤垂直,上方向内倾斜一定角度,然后用钳口轻轻卡住光纤右手,随之用力,顺光纤轴向平推出去,整个过程要自然流畅,一气呵成;1.2裸纤的清洁裸纤的清洁,应按下面的两步操作：1观察光纤剥除部分的涂覆层是否全部剥除,若有残留,应重新剥除;如有极少量不易剥除的涂覆层,可用绵球沾适量酒精,一边浸渍,一边逐步擦除;2将棉花撕成层面平整的扇形小块,沾少许酒精以两指相捏无溢出为宜,折成“V”形,夹住以剥覆的光纤,顺光纤轴向擦拭,力争一次成功,一块棉花使用2～3次后要及时更换,每次要使用棉花的不同部位和层面,这样即可提高棉花利用率,又防止了探纤的两次污染;1.3裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分,精密、优良的切刀是基础,而严格、科学的操作规范是保证;1切刀的选择;切刀有手动如日本CT—07切刀和电动如爱立信FSU—925两种;前者操作简单,性能可靠,随着操作者水平的提高,切割效率和质量可大幅度提高,且要求裸纤较短,但该切刀对环境温差要求较高;后者切割质量较高,适宜在野外寒冷条件下作业,但操作较复杂,工作速度恒定,要求裸纤较长;熟练的操作者在常温下进行快速光缆接续或抢险,采用手动切刀为宜；反之初学者或在野外较寒冷条件下作业时,采用电动切刀;2操作规范操作人员应经过专门训练掌握动作要领和操作规范;首先要清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然、平稳、勿重、勿急,避免断纤、斜角、毛刺及裂痕等不良端面的产生;另外学会“弹钢琴”,合理分配和使用自己的右手手指,使之与切口的具体部件相对应、协调,提高切割速度和质量;3谨防端面污染热缩套管应在剥覆前穿入,严禁在端面制备后穿入;裸纤的清洁、切割和熔接的时间应紧密衔接,不可间隔过长,特别是以制备的端面,切勿放在空气中;移动时要轻拿轻放,防止与其他物件擦碰;在接续中应根据环境,对切刀“V”形槽、压板、刀刃进行清洁,谨防端面污染;2.光纤熔接光纤熔接是接续工作的中心环节,因此高性能熔接机和熔接过程中科学操作是十分必要的;2.1熔接机的选择应根据光缆工程要求,配备蓄电池容量和精密度合适的熔接设备;按照经验,日本FSM—30S电弧熔接机性能优良、运行稳定、熔接质量高,且配有防尘防风罩、大容量电池,适宜于各种大中型光缆工程;而西门子X—76熔接机体积较小、操作简单、备有简易切刀,蓄电池和主机合二为一,携带方便,精度比前者稍差,电池容量较小适宜于中小型光缆工程;2.2熔接程序熔接前根据光纤的材料和类型,设置好最佳预熔主熔电流和时间以及光纤送入量等关键参数;熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等,随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象,注意OTDR测试仪表跟踪监测结果,及时分析产生上述不良现象的原因,采取相应的改进措施;如多次出现虚熔现象,应检查熔接的两根光纤的材料、型号是否匹配,切刀和熔接机是否被灰尘污染,并检查电极氧化状况,若均无问题则应适当提高熔接电流;3.盘纤盘纤是一门技术,也是一门艺术;科学的盘纤方法,可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验,可避免因挤压造成的断纤现象;3.1盘纤规则1沿松套管或光缆分歧方向为单元进行盘纤,前者适用于所有的接续工程；后者仅适用于主干光缆末端且为一进多出;分支多为小对数光缆;该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后,盘纤一次;优点是避免了光纤松套管间或不同分支光缆间光纤的混乱,使之布局合理、易盘、易拆,更便于日后维护;2以预留盘中热缩管安放单元为单位盘纤,此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤;避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象;3特殊情况,如在接续中出现光分路器、上/下路尾纤、尾缆等特殊器件时要先熔接、热缩、盘绕普通光纤,在依次处理上述情况,为了安全常另盘操作,以防止挤压引起附加损耗的增加;3.2盘纤的方法1先中间后两边,即先将热缩后的套管逐个放置于固定槽中,然后再处理两侧余纤;优点：有利于保护光纤接点,避免盘纤可能造成的损害;在光纤预留盘空间小、光纤不易盘绕和固定时,常用此种方法;2从一端开始盘纤,固定热缩管,然后再处理另一侧余纤;优点：可根据一侧余纤长度灵活选择铜管安放位置,方便、快捷,可避免出现急弯、小圈现象;3特殊情况的处理,如个别光纤过长或过短时,可将其放在最后,单独盘绕；带有特殊光器件时,可将其另一盘处理,若与普通光纤共盘时,应将其轻置于普通光纤之上,两者之间加缓冲衬垫,以防止挤压造成断纤,且特殊光器件尾纤不可太长;4根据实际情况采用多种图形盘纤;按余纤的长度和预留空间大小,顺势自然盘绕,且勿生拉硬拽,应灵活地采用圆、椭圆、“CC”、“～”多种图形盘纤注意R≥4cm,尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗;4.确保光缆接续质量加强OTDR测试仪表的监测,对确保光纤的熔接质量、减小因盘纤带来的附加损耗和封盒可能对光纤造成的损害,具有十分重要的意义;在整个接续工作中,必须严格执行OTDR测试仪表的四道监测程序：1熔接过程中对每一芯光纤进行实时跟踪监测,检查每一个熔接点的质量；2每次盘纤后,对所盘光纤进行例检,以确定盘纤带来的附加损耗；3封接续盒前对所有光纤进行统一测定,以查明有无漏测和光纤预留空间对光纤及接头有无挤压；4封盒后,对所有光纤进行最后监测,以检查封盒是否对光纤有损害;5.结论光纤接续是一项细致的工作,特别在端面制备、熔接、盘纤等环节,要求操作者仔细观察,周密考虑,操作规范;总之,要培养严谨细致的工作作风,勤于总结和思考,才能提高实践操作技能,降低接续损耗,全面提高光缆接续质量;光纤熔接机接续规范常用工具、仪表操作规范光纤熔接机1、剥除护套;用小钢锯锯掉光缆的端头通常去除1m；用横向剖刀在标刀处横向切割PE外护套和皱纹纵包钢带长度一般约为1m；轻折光缆,使皱纹钢带在切割处完全断裂；用钢丝钳剪断加强芯；安装固定接头盒;2、端面切割;去除光纤套塑长度一般约为90cm；用一次涂覆层剥除器剥去一次涂覆层长度一般为3.5cm；用酒精棉清洁光纤,注意将光纤擦净；切割端面,打开切割刀,压纤盖和弹断帽底座,将光纤放入切割刀的定位槽中,注意要使涂覆层末端对应刻度尺16mm处然后盖上弹断帽底座和压纤盖,推动刀片,按下弹断帽,切断光纤,打开弹断帽底座和压纤盖,小心取出端面已处理好的光纤,防止端面碰损;3、放电试验;接通电源,用交流直流电源线连接在交流直流端上,并把开关拨至“ACDC”位置上；设定条件,按方式选择与调整开关相应数字键,选择需调整的设定,主要项目有光纤外形、对芯方式、外径、数据显示与存入、放电试验、时间等通常为默认值；固定光纤,打开防风盖,拉动压纤杆,使被覆纤夹松开,将已切割好端面的光纤,由上而下,小心放在V型槽内注意：前端不要触及V型槽底部,末端距电极1-2mm,用压纤夹把光纤固定,按照同样的方法制备另一根光纤的端面,固定压紧左右光纤,关上防风盖；进行放电试验,直至熔接机自行判断OK为止注意：只在熔接第一根纤之前要做放电试验;4、光纤熔接;先将热熔管套在待接光纤一端,再进行端面切割、固定光纤,然后按“SET”键进行自动溶接;5、取纤、复位：打开防风盖,拉动压纤杆,小心取出已熔接好的光纤,并“RESET”键,使机器复位;6、接头保护;将热熔管套在熔接部,放在加热槽中,盖好加热器盖及左右纤夹,按“HEATER SET”键进行热熔保护;7、盘纤入盒;在所有光纤熔接后,将已熔接好的光纤盘绕在接头盒托盘内,注意光纤弯曲半径不小于3.5厘米;8、接头盒密封;待所有光纤熔接完毕及盘纤好以后,装上接头盒密封胶条,盖上接头盒盖板,固紧螺钉,光缆接续完毕;。
