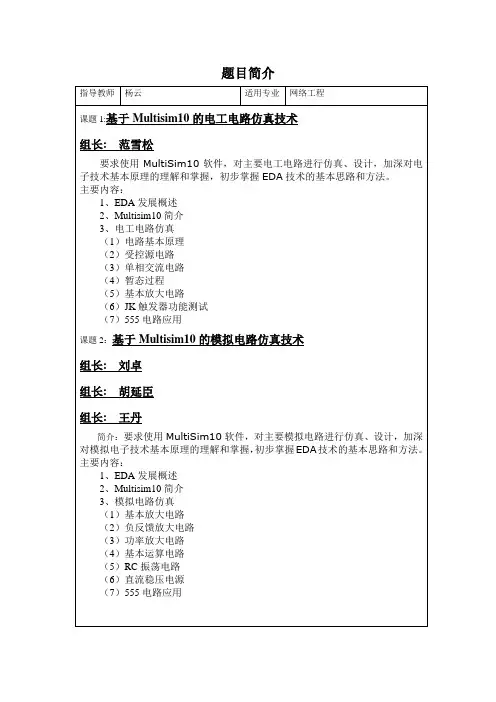

10电信数电课程设计题目1

主要内容：
1、EDA发展概述
2、Multisim10简介
3、模拟电路仿真
）功率放大电路
（4）基本运算电路
（5）RC振荡电路
（6）直流稳压电源
（7）555电路应用
课题3：基于Multisim10的数字电路仿真技术
组长:王璇
组长:仲崇斌
组长:藏琼遥
组长:施伟行
组长:王志永
（1）电路基本原理
（2）受控源电路
（3）单相交流电路
（4）暂态过程
（5）基本放大电路
（6）JK触发器功能测试
（7）555电路应用
课题2：基于Multisim10的模拟电路仿真技术
组长:刘卓
组长:胡延臣
组长:王丹
简介：要求使用MultiSim10软件，对主要模拟电路进行仿真、设计，加深对模拟电子技术基本原理的理解和掌握，初步掌握EDA技术的基本思路和方法。
课题6：低功耗电子温度计设计
简介：设计一个电子温度计，以单片机为控制核心，以DS18B20为温度数据采集单元，能够通过温度传感器测量并显示被测量点的温度。单片机通过对IO口键盘状态的判断来控制显示器的显示内容及休眠唤醒功能。温度检测范围-55~125℃、分辨率0.5℃。能够实现温度和时间的切换显示，按键唤醒系统从低功耗状态进入正常工作状态，超温报警等功能。
（5）时序逻辑电路设计
（6）555电路应用
（7）基本放大电路
课题4：基于单片机的函数信号发生器的设计
简介：该函数信号发生器以单片机作为中心控制系统。ICL8038作为函数信号源，产生占空比和幅度可调的方波、正弦波，三角波，锯齿波。单片机用软件设置控制数字电位器X9C103的电阻值，从而改变ICL8038程控电压。ICL8038结合X9C103，构成精确调幅调频模块，频率可调范围为1HZ- 1MHZ。用单片机设置按键，选择不同的波形输出。并用液晶实时显示输出信号的频率，幅度，步进值等。

电子技术基础课程设计题目（数字部分）设计题目：数字电子钟设计参数：（1）能直接显示时、分、秒十进制数字（2）具有校时功能。

（3）具有整点报时功能。

（4）采用中、小规模数字集成电路实现。

设计要求：1 .分析设计要求，明确性能指标。

必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。

2 .确定合理的总体方案。

对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。

3 .设计各单元电路。

总体方案化整为零，分解成若干子系统或单元电路，逐个设计。

4.组成系统。

在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。

设计题目：十字路口交通信号灯定时控制系统设计参数：（1）主支干道交替通行，主干道每次放行30秒，支干道每次放行20秒。

（2）每次绿灯变红灯时黄灯先亮5秒。

（3）要求主、支干道通行时间及黄灯亮的时间均由同一计数器以秒为单位作减计数。

（4）黄灯亮时原红灯按1Hz的频率闪烁。

（5）计数器的状态由LED数码管显示。

设计要求：1 .分析设计要求，明确性能指标。

必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。

2 .确定合理的总体方案。

对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。

3 .设计各单元电路。

总体方案化整为零，分解成若干子系统或单元电路，逐个设计。

4.组成系统。

在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。

设计题目：数字显示频率计设计任务：（1）频率的测量范围：1/10Hz~9999Hz。

（2）测量1秒和10秒内的脉冲数。

（3）显示时间为测频时间的4倍。

（4）输入被测信号幅度V i＜100mV。

设计要求：1 .分析设计要求，明确性能指标。

数字电子技术课程设计1、总体要求：（1）设计、安装、调试各单元电路；（2）设计系统逻辑电路图，安装、测试总电路逻辑功能，以满足设计功能要求；（3）写出设计报告.设计报告要求:写出详细的设计过程(含系统总逻辑电路图) 、调试步聚、测试结果及心得体会。

2、给定条件：（1）只能利用实验室实验设备条件；（2）只能采用实验室提供的中小规模电路进行设计。

3、设计题目与要求：元件清单仅供参考1）数字式竞赛抢答器设计任务与要求（1）设计一个可容纳8组参赛的数字式抢答器，每组设一个按钮，供抢答使用。

（2）抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用。

（3）设置一个主持人“复位”按钮。

（4）主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，由指示灯显示抢答组的编号，同时扬声器发出2~3秒的音响。

2）数字钟设计要求1．功能要求①基本功能:以数字形式显示时、分、秒,小时计数器的计时要求为:12翻1,并要求能手动快较时、快较分或慢较时、慢较分.2．步聚要求（1）拟定数字钟电路的组成框图,要求先实现电路的基本功能,后扩展功能,使用的器件少,成本低.（2）在通用电路板上安装电路,只要求显示时分.元件清单74LS1606片4线-10线译码器74L S48 6片四2输入正或门74LS32 1片74LS044片74LS20 4片四2输入与非门74LS00 4片74LS081片7476N1片74LS85D5片蜂鸣器3）汽车尾灯控制电路设计要求为：假设汽车尾部左右两侧各有三个指示灯(用发光二极管模拟)。

(1) 汽车正常运行时指示灯全灭；(2)右转弯时，右侧三个指示灯按右循环顺序点亮；(3)左转弯时，左侧三个指示灯按左循环顺序点亮；(4) 临时刹车时，所有指示灯同时闪烁。

用三个开关控制指示灯的点亮状态。

其中两个是转向控制开关：[1]用于左转；[2]用于右转；还有一个是模拟脚踏制动(刹车)开关。

元件清单4）LED循环显示控制电路一、设计任务及原理：LED循环显示控制电路就是对于一组LED（16个），通过不同的工作模式可按照一定的规律来点亮或者熄灭。

《数字电子技术课程设计》课程设计任务书一、设计目的《数字电路课程设计》是电子信息工程专业的一门实践性要求很高的专业基础课。

它的教学目的和任务要求学生掌握数字电路的概念、逻辑代数基础、门电路、触发器的基本知识,较深入地理解数字组合逻辑电路、时序逻辑电路和脉冲电路的工作原理。

通过《数字电路课程设计》的实践训练,掌握基本的数字电路系统的设计方法,提高动手能力、培养独立分析问题和解决问题的能力。

二、课程设计要求要求学生运用以下数字电子技术知识完成课程设计:1、掌握逻辑代数的基本知识。

掌握门电路的重要参数、不同类型门电路特点。

2、掌握组合逻辑电路的特点、分析方法及其设计方法,如译码器。

3、掌握各种触发器的功能,理解各种触发器的电路特点。

4、掌握时序逻辑电路的分析方法,理解不同时序逻辑电路设计要求,如计数器。

要求学生认真查阅资料、遵守课程设计时间安排、按时到实验室完成作品制作、并认真书写报告。

报告中要求有完整的电路图,详细的电路元件列表,电路的工作原理与元器件说明,最后进行设计总结。

报告格式要求按《东莞理工学院城市学院课程设计报告》要求。

通过选择下述6个课程设计题目中的一个进行设计、制作、调试,最后写出设计报告。

三、设计题目本课程设计共有下列设计题目:交通灯控制器;篮球赛计分器;智力竞赛抢答器、四花样彩灯控制器、数字钟电路,倒计时器。

学生分组进行,任选一题目。

2人一组(数字钟4人一组,每个题目不能超过3组同学选。

1、交通灯控制器(1设计要求:设计一个十字路口控制交通秩序的交通灯,满足以下条件:显示顺序为其中一组方向是绿、黄、红;另一方向是红、绿、黄。

①数码管以倒计时的方式显示语序通行或禁止通行时间。

②自己产生1Hz信号。

③东西、南北双向通路的红、绿、黄灯控制;②东西向主通路的倒计时显示。

选做:当任何一个方向出现特殊情况,按下手动开关,其中一个方向通行,倒计时停止,当特殊情况结束后,按下自动控制开关恢复正常状态。
