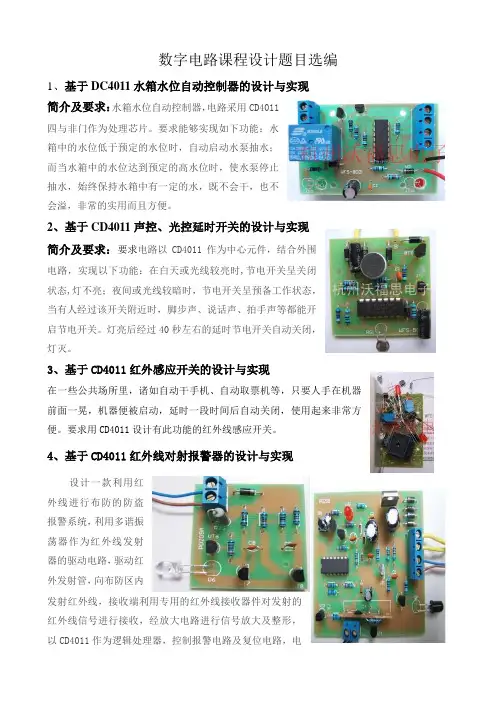

数字电路课程设计题目选编1、基于DC4011水箱水位自动控制器的设计与实现简介及要求：水箱水位自动控制器，电路采用CD4011四与非门作为处理芯片。

要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。

2、基于CD4011声控、光控延时开关的设计与实现简介及要求：要求电路以CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。

灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。

3、基于CD4011红外感应开关的设计与实现在一些公共场所里，诸如自动干手机、自动取票机等，只要人手在机器前面一晃，机器便被启动，延时一段时间后自动关闭，使用起来非常方便。

要求用CD4011设计有此功能的红外线感应开关。

4、基于CD4011红外线对射报警器的设计与实现设计一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。

5、基于CD4069无线音乐门铃的设计与实现音乐门铃已为人们所熟知，在一些住宅楼中都装有音乐门铃，当有客人来访时，只要按下门铃按钮，就会发出“叮咚”的声音或是播放一首乐曲，然而在一些已装修好的室内，若是装上有线门铃，由于必须布线，从而破坏装修，让人感到非常麻烦。

采用CD4069设计一款无线音乐门铃，发射按键与接收机间采用了无线方式传输信息。

课程设计题目：（可选参考题目）1.函数发生器的设计设计任务：设计一个函数发生器，能产生方波、三角波、正弦波、锯齿波信号。

主要技术指标：(1)输出频率范围100HZ~1KHZ、1~10KHZ(2)输出电压：方波U PP=6V，三角波U PP=6V，正弦波U PP>1V,锯齿波U PP=6V。

2.串联型直流稳压电源的设计设计任务：设计一个直流稳压电源，能产生方波、三角波、正弦波、锯齿波信号。

主要技术指标：(1) 输出电压可调范围：5~20V(2) 最大输出电流：3A(3) 稳压系数Sr≦0.1。

3.多级低频阻容耦合放大器的设计设计任务：(1)输入正弦波信号：有效值U i≦10mV、内阻R S=50Ω、频率f=30HZ~30KHZ；(2)输出正弦波信号：有效值U O≧3V、R O≦10Ω；(3)输入电阻：R i≧20kΩ(4)工作稳定：温度变化时闭环增益相对变化率为开环相对变化率的十分之一。

(5)消除自激振荡。

4.集成运放交流放大器设计设计任务：(1)输入信号：有效值U i≦10mV、内阻R S=50Ω、频率f=20HZ~20KHZ；(2)输出信号：有效值U O≧5V、R O≦10Ω；(3)输入电阻：R i≧20kΩ，(4)负载电阻：R L=2kΩ5.由集成运放和晶体管组成的OCL功率放大器设计设计任务：(1) 输入信号：有效值U i≦200mV(2) 最大输出功率：P O≧2W，(3) 负载电阻：R L=8Ω，(4) 通频带：BW=80HZ~10kHZ。

6.正弦波信号发生器的设计设计任务：(1) 输出频率范围：20HZ~20KHZ(2) 输出电压幅度：U PP>6V，7.电阻炉温度控制器设计设计任务：设计一个电阻炉温度控制器，使受控场所的环境温度维持在设定的温度范围内(1) 设计合适的电源电路(2) 用集成运放组成温度检测控制电路(3) 用继电接触控制电路控制加热器。

8.数字电子钟电路设计设计任务：设计并制作一个数字电子钟，要求如下：（1）具有“时”、“分”、“秒”数字显示。

第一类：基本数字逻辑本组内题目用基本门电路和中规模集成芯片实现1. 彩灯控制器设计一个彩灯控制电路，要求红、黄、绿三种颜色的灯在时钟信号作用下，按下表规定的顺序转换状态。

表中1表示亮、0表示灭。

写出具体的分析思路和方案、利用Multisim设计的具体过程，绘制电路原理图，利用Mulitisim仿真、验证电路功能。

2. 投币式自动售饮料机设计一个自动售饮料机电路。

它的投币口每次只能投入一枚五角或一元的硬币。

投入一元五角钱硬币后机器自动给出一杯饮料；投入两元硬币后，再给出饮料的同时找回一枚五角的硬币。

写出具体的分析思路和方案、利用Multisim设计的具体过程，绘制电路原理图，利用Mulitisim仿真、验证电路功能。

3. 医护人员传呼系统用9个开关模拟1~9号病房的呼叫输入信号，9号优先级最高；9~1优先级依次降低；用一个数码管显示呼叫信号的病房号码，没有呼叫时显示0，有多个信号呼叫时，显示优先级最高的呼叫（其他呼叫号用指示灯显示）；同时用蜂鸣器提醒医护人员注意，蜂鸣器在医护人员按下应答按钮后停止。

写出具体的分析思路和方案、利用Multisim设计的具体过程，绘制电路原理图，利用Mulitisim仿真、验证电路功能。

4. 巴克码信号发生器巴克码信号是二相编码信号的一种，在多普勒雷达中得到了广泛应用。

设计一个7位的巴克码（1110010）产生电路，用一个开关来控制信号发生器的启停。

写出具体的分析思路和方案、利用Multisim设计的具体过程，绘制电路原理图，利用Mulitisim仿真、验证电路功能。

5. 亲子鉴定器父母血型与子女血型的遗传规律如下表所示，要求设计一电路，输入父母血型，子女可能出现血型的对应指示灯亮。

写出具体的分析思路和方案、利用Multisim设计的具体过程，绘制电路原理图，利用Mulitisim仿真、验证电路功能。

提示（不局限）：可根据上述关系列出如下二值逻辑关系表使问题更明朗化。

数电课程设计题目选一、设计并制作一数字式温度计〖基本要求〗采用电桥法，利用PT~100热电阻对0~200 C测温范围进行测量并送LED数码管显示，要求测量分辨率为0.1 C,数据测量间隔时间为5秒。

〖提高要求〗1）针对不同的铂热电阻讨论不同的温度信号测量办法2）利用电路对测温电路进行非线性校正，提高测温精度（电路非线性校正和EPROM查表法非线性校正两种方法）3）讨论误差的形成因素和减少误差的措施4）进行简单的温度开关控制〖参考原理框图〗系统参考原理框图如下：〖主要参考元器件〗MCI4433（1）, LM324（1），七段数码管⑷,CD4511（1）,MC1413（1）,铂热电阻使用普通精密电位器代替。

二、十二小时电子钟〖基本要求〗禾U用基本数字电路制作小时电子钟，要求显示时分秒；并能实现校时和校分的功能。

〖提高要求〗1）针对影响电子钟走时精度的因素提出改进方案2）增加日期显示3）实现倒计时功能4）整点报时（非语音报时）5）定时功能1 主要参考元器件〗:CD4060 , 74LS74, 74LS161 , 74LS248三、电平感觉检测仪〖基本要求〗：采用光电式摇晃传感器，其检测范围为土90C ，每摇晃一度传感器就输出一个脉冲信号给计数单元，在给定时间内测量到的脉冲数目就能表明该人的电平感觉，测试时采用头戴式传感器、闭上 双目，单脚立地：保持静止，开始测试。

定时时间为1分钟〖提高要求〗 〖参考原理、框图〗:〖主要参考元器件〗 CD4060, 555, 74LS74四、便携式快速心律计基本要求〗利用数字电路制作一便携式快速心律计，用于在较短时间内测量脉搏跳动速率：并使用 LED 显示。

〖提高要求〗1）提高测量精度的方法2）设计能比较准确测量 1S 内心跳的电路 〖参考原理框图〗〖主要参考元器件〗 CD4060，4528，4518； 4511，14526五、数字式定时开关〖基本要求〗设计并制作一数字式定时开关，此开关采用BCD 拨盘预置开关时间， 其最大定时时间为9秒，计数时采用倒计时的方式并通过一位LED 数码管显示。

数电课程设计题目
数字电路课程设计题目有很多种，以下是一些常见的题目和拓展:
1. 设计一个数字时钟芯片，包括时钟输入、分频器、计时器、计秒器等功能。

拓展：了解时钟芯片的内部结构和原理，包括振荡器、分频器、计数器等，以及如何将它们组合成一个完整的数字时钟芯片。

2. 设计一个多位加法器电路，要求能够实现任意两位数字的加法运算。

拓展：了解不同类型的加法器，如二进制加法器、八路加法器、多位加法器等，以及如何将它们组合成一个完整的加法器电路。

3. 设计一个数字计数器电路，要求能够计数到任意整数。

拓展：了解不同类型的计数器，如二进制计数器、十进制计数器、十六进制计数器等，以及如何将它们组合成一个完整的计数器电路。

4. 设计一个数字滤波器电路，要求能够滤除指定频率范围内的频率分量。

拓展：了解不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器、带阻滤波器等，以及如何将它们组合成一个完整的滤波器电路。

5. 设计一个数字信号发生器电路，要求能够产生指定频率和振幅的数字信号。

拓展：了解数字信号发生器的基本原理和内部结构，以及如何将
它们组合成一个完整的数字信号发生器电路。

以上是一些常见的数字电路课程设计题目，希望能够提供一些灵感和帮助。

当然，具体的题目类型和难度会根据课程的要求和学生的技术水平而有所不同。

数字电子技术课程设计1、总体要求：（1）设计、安装、调试各单元电路；（2）设计系统逻辑电路图，安装、测试总电路逻辑功能，以满足设计功能要求；（3）写出设计报告.设计报告要求:写出详细的设计过程(含系统总逻辑电路图) 、调试步聚、测试结果及心得体会。

2、给定条件：（1）只能利用实验室实验设备条件；（2）只能采用实验室提供的中小规模电路进行设计。

3、设计题目与要求：元件清单仅供参考1）数字式竞赛抢答器设计任务与要求（1）设计一个可容纳8组参赛的数字式抢答器，每组设一个按钮，供抢答使用。

（2）抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用。

（3）设置一个主持人“复位”按钮。

（4）主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，由指示灯显示抢答组的编号，同时扬声器发出2~3秒的音响。

2）数字钟设计要求1．功能要求①基本功能:以数字形式显示时、分、秒,小时计数器的计时要求为:12翻1,并要求能手动快较时、快较分或慢较时、慢较分.2．步聚要求（1）拟定数字钟电路的组成框图,要求先实现电路的基本功能,后扩展功能,使用的器件少,成本低.（2）在通用电路板上安装电路,只要求显示时分.元件清单74LS1606片4线-10线译码器74L S48 6片四2输入正或门74LS32 1片74LS044片74LS20 4片四2输入与非门74LS00 4片74LS081片7476N1片74LS85D5片蜂鸣器3）汽车尾灯控制电路设计要求为：假设汽车尾部左右两侧各有三个指示灯(用发光二极管模拟)。

(1) 汽车正常运行时指示灯全灭；(2)右转弯时，右侧三个指示灯按右循环顺序点亮；(3)左转弯时，左侧三个指示灯按左循环顺序点亮；(4) 临时刹车时，所有指示灯同时闪烁。

用三个开关控制指示灯的点亮状态。

其中两个是转向控制开关：[1]用于左转；[2]用于右转；还有一个是模拟脚踏制动(刹车)开关。

元件清单4）LED循环显示控制电路一、设计任务及原理：LED循环显示控制电路就是对于一组LED（16个），通过不同的工作模式可按照一定的规律来点亮或者熄灭。

数字电子技术课程设计题目题目.1：多功能数字钟的电路设计数字钟是采用数字电路实现"时〞、"分〞、"秒〞数字显示的计时装置。

由于数字集成电路的开展和石英晶体振荡器的使用，使得数字钟的精度、稳定度远远超过了机械钟表。

钟表的数字化在提高报时精度的同时，也大大扩展了它的功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时播送、定时启闭路灯等。

因此，研究数字钟及扩大其应用，有着非常现实的意义。

一、设计目的1.掌握数字钟的设计、组装与调试方法。

2. 熟悉集成电路的使用方法。

二、设计任务与要求1.时钟显示功能，能够以十进制显示"时〞、"分〞、"秒〞。

2.具有快速校准时、分、秒的功能。

3.计时准确度，每天计时误差不超过1s。

4.整点自动报时，在离整点10s时，便自动发出鸣叫声，步长1s，每隔1s鸣叫一次，前四响是低音，最后一响为高音，最后一响完毕为整点。

选做：1.闹钟功能，可按设定的时间闹时。

2.日历显示功能。

将时间的显示扩展为"年〞、"月〞、"日〞。

三、数字钟的根本原理及电路设计一个具有计时、校时、报时、显示等根本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七局部组成。

石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过"时〞、"分〞、"秒〞译码器译码，并通过显示器显示时间。

数字钟的整机逻辑框图如下：图-1数字钟整机逻辑图1.石英晶体振荡器石英晶体振荡器的特点是振荡频率准确、电路构造简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。

用反相器与石英晶体构成的振荡电路如图4-2-2所示。

利用两个非门G1和G2自我反应，使它们工作在线形状态，然后利用石英晶体Z1来控制振荡频率。

振荡器振荡频率的精度与稳定度根本上决定数字钟的准确度,晶振频率越高，计时准确度越高。

1、课题一：电子钟设计设计指标与要求1）设计并制作符合要求的电子钟2）电子钟由 6 位七段 LED 显示器显示，其中两位显示“时”,二位显示“分”，两位显示“秒”;3）计时最大值为 23 时 59 分 59 秒;4）计时误差不得超过1s;5）具有清零、校验时、分等控制功能；6）安装自己设计的电路或仿真电路；7）写出设计报告。

2、课题二：四路数字抢答器设计设计指标与要求1）设计制作一个容纳 4 组参赛队的数字式抢答器，每组设置一抢答按钮供抢答者使用。

2）设计抢答者的输入抢答锁定电路、抢答者序号编码、译码和显示电路。

3）设计定时电路，声、光报警或音乐片驱动电路。

4）设计控制逻辑电路，启动、复位电路。

5）设计计分电路，犯规电路。

6）安装自己设计的电路和仿真。

7）写出设计报告。

3、课题三：交通灯控制器设计、制作设计指标与要求1）每个方向有两对灯，分别为红、绿。

2）每个方向的绿灯、红灯的定时时间可以预设，一个方向绿灯亮时另一个方向红灯亮。

定时时间用数码管显示，红绿灯指示用发光二极管。

3）绿灯、红灯顺序点亮，循环往复。

4）控制器要自带时钟，为了时钟精度和得到占空比为50％的标准1HZ 时钟，最后的时钟通过分频得到。

时钟脉冲源可以利用555 电路或晶体振荡器产生。

5）计数器使用CD4516，74161，74390。

如使用晶体振荡器需用到CD4060 芯片。

6）写设计报告4 、课题四：逐音彩灯控制器设计设计指标与要求1）设计并制作一逐音彩灯控制器，使彩灯的闪烁可随着音乐节奏变化，从而产生灯光追逐音乐、活跃气氛的效果；2）被控彩灯为八路，每路以 8 个发光二极管为负载；3）设置外部操作开关，控制彩灯亮点的右移、左移、全亮和全灭；4）彩灯亮点移动规律是二亮二灭右移或左移；5）彩灯亮点移动时间间隔为 1 秒；6）安装自己设计的电路和对设计电路进行仿真；/5、课题五：数字电压表设计设计指标与要求11）设计制作一个3 2 位的数字电压表。

数字电路课程设计题目1、电子密码锁2、数字显示频率计3、多路智力竞赛抢答器4、定时器（30秒倒计时器）5、数字计分器6、循环彩灯控制器7、数字式秒表8、数字钟9、病房呼叫系统10、汽车尾灯控制器11、花样变换彩灯设计12、篮球赛24秒倒计时器13、篮球比赛电子计分牌14、出租车计价器15、八路智力竞赛抢答器16、交通灯控制器17、乒乓球游戏机18、数字跑表19、汽车速度表20、自动电子钟出租车计价器数字密码锁电路简易频率计交通控制灯电子钟篮球比赛计时器篮球30秒定时控制电路设计节日彩灯控制器智力竞赛抢答器汽车尾灯控制器数字秒表课程设计题目题目一数字式秒表设计要求（2人为一组）：1. 设计并制作符合要求的电子秒表。

2. 秒表由6位7段LED显示器显示，其中2位显示“min”，4位显示“s”，其中显示分辨率位“0.01S”。

3. 计数最大值到99min59.99s，计数误差不超过0.01s，4. 具有清零、启动计数、暂停计时及继续计时等控制功能。

题目二多路智力竞赛抢答器的设计设计要求：掌握抢答器的工作原理及其设计方法,2人一组实现全部功能。

1、基本功能：（1）计一个智力竞赛抢答器，可同时供8名选手或8个代表队参加比赛，他们的编号分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是S0——S7。

（2）给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。

（3）抢答器具有数据锁存和显示的功能。

抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管行显示出选手的编号，同时扬声器给出音响提示。

此外，要封锁输入电路，禁止其他选手抢答。

优先抢答选手的编号一直保持到主持人将系统清零为止。

2、扩展功能（1）抢答器具有定时抢答的功能，且一次抢答的时间可以由主持人设定（如30s）。

当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时扬声器发出短暂的声响，声响持续时间0.5s左右。

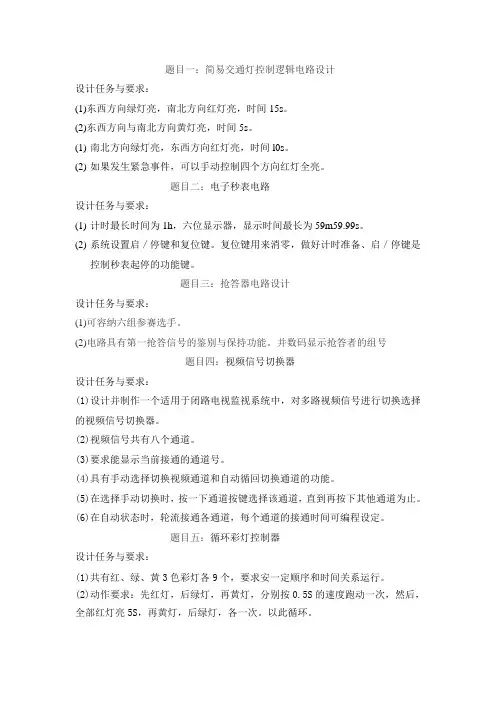

题目一：简易交通灯控制逻辑电路设计设计任务与要求：(1)东西方向绿灯亮，南北方向红灯亮，时间15s。

(2)东西方向与南北方向黄灯亮，时间5s。

(1)南北方向绿灯亮，东西方向红灯亮，时间l0s。

(2)如果发生紧急事件，可以手动控制四个方向红灯全亮。

题目二：电子秒表电路设计任务与要求：(1)计时最长时间为1h，六位显示器，显示时间最长为59m59.99s。

(2)系统设置启／停键和复位键。

复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键。

题目三：抢答器电路设计设计任务与要求：(1)可容纳六组参赛选手。

(2)电路具有第一抢答信号的鉴别与保持功能。

并数码显示抢答者的组号题目四：视频信号切换器设计任务与要求：(1)设计并制作一个适用于闭路电视监视系统中，对多路视频信号进行切换选择的视频信号切换器。

(2)视频信号共有八个通道。

(3)要求能显示当前接通的通道号。

(4)具有手动选择切换视频通道和自动循回切换通道的功能。

(5)在选择手动切换时，按一下通道按键选择该通道，直到再按下其他通道为止。

(6)在自动状态时，轮流接通各通道，每个通道的接通时间可编程设定。

题目五：循环彩灯控制器设计任务与要求：(1)共有红、绿、黄3色彩灯各9个，要求安一定顺序和时间关系运行。

(2)动作要求：先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次，然后，全部红灯亮5S，再黄灯，后绿灯，各一次。

以此循环。

题目六：住院病人传呼医务人员系统（八路）设计任务与要求：设计一个住院病人传呼医务人员系统。

病人拉动床头开关，医务人员的值班室内将按病人拉动开关的先后，显示病床号，同时用蜂呜声提醒医务人员注意，蜂呜声在医人员按下应答按钮后停止。

系统能对一天内病号的呼叫次数按人统计次数，以利医务室人员了解病员情况。

题目七：汽车尾灯控制电路的设计设计要求：用六个发光二极管模拟车尾部左右两侧的三个尾灯，用开关S1、S0，左转弯时左侧三个指示灯按照（000-100-110-111-000）顺序周期性的亮与暗，设周期为1秒，右边的灯不亮，右转弯时右侧三个指示灯按照（000-100-110-111-000）顺序周期性的亮与暗，设周期为秒，左边的灯不亮，当司机不慎同时接通左右转弯的两个开关时，6个尾灯按1秒的频率同时闪烁，停车时，全灭。

二、题目数电课程设计题目选一、设计并制作一数字式温度计〖基本规定〗采用电桥法，运用PT~100热电阻对0~200℃测温范畴进行测量并送LED 数码管显示，规定测量辨别率为0.1℃,数据测量间隔时间为5秒。

〖提高规定〗1)针对不同旳铂热电阻讨论不同旳温度信号测量措施2)运用电路对测温电路进行非线性校正，提高测温精度(电路非线性校正和EPROM 查表法非线性校正两种措施)3)讨论误差旳形成因素和减少误差旳措施 4)进行简朴旳温度开关控制〖参照原理框图〗系统参照原理框图如下：〖重要参照元器件〗MCl4433(1)，LM324(1)，七段数码管(4)，CD4511(1),MC1413(1),铂热电阻使用一般精密电位器替代。

二、十二小时电子钟〖基本规定〗运用基本数字电路制作小时电子钟，规定显示时分秒；并能实现校时和校分旳功能。

〖提高规定〗1)针对影响电子钟走时精度旳因素提出改善方案 2)增长日期显示3)实现倒计时功能4)整点报时(非语音报时)5)定期功能〖参照原理框图〗：〖重要参照元器件〗：CD4060，74LS74，74LS161，74LS248三、电平感觉检测仪〖基本规定〗：采用光电式摇晃传感器，其检测范畴为±90℃，每摇晃一度传感器就输出一种脉冲信号给计数单元，在给定期间内测量到旳脉冲数目就能表白该人旳电平感觉，测试时采用头戴式传感器、闭上双目，单脚立地：保持静止，开始测试。

定期时间为1分钟〖提高规定〗〖参照原理、框图〗：〖重要参照元器件〗CD4060，555，74LS74四、便携式迅速心律计基本规定〗运用数字电路制作一便携式迅速心律计，用于在较短时间内测量脉搏跳动速率：并使用LED显示。

〖提高规定〗1）提高测量精度旳措施2)设计能比较精确测量1S内心跳旳电路〖参照原理框图〗〖重要参照元器件〗CD4060，4528，4518；4511，14526五、数字式定期开关〖基本规定〗设计并制作一数字式定期开关，此开关采用BCD拨盘预置开关时间，其最大定期时间为9秒，计数时采用倒计时旳方式并通过一位LED数码管显示。

题目1 数字式频率计任务：设计一个数字式频率计。

基本要求：1．被测信号为TTL脉冲信号。

2．显示的频率范围为0—99Hz。

3．测量精度为±1Hz。

4．用LED数码管显示频率数值。

扩展部分：1．输人信号为正弦信号、三角波，幅值为10mV。

2．显示的频率范围为0000—9999Hz。

3．提高测量的精度至0.1Hz。

设计方案：频率是指单位时间(1s)内信号振动的次数。

从测量的角度看，即单位时间测得的被测信号的脉冲数。

电路的方框图如下图所示。

被测信号送人通道，经放大整形后，使每个周期形成一个脉冲，这些脉冲加到主门的A输人端，门控双稳输山的门控信号加到主门的B输入端，在主门开启时间内，脉冲信号通过主门，进人计数器，则计教器记得的数，就是要测的频率值。

如果主门的开启时间为Ts，计数器累积的数字为N，则被测的频率为fx=N/T。

五、可选元器件锁存器74LS273；计数器74LS90；定时器555：单稳态触发器743Ls123；显示译码器74Ls47；共阳极数码管：电阻、电容若干。

题目2 多功能数字钟一、任务设计一个数字钟。

二、基本要求1．准确计时，以数字形式显示时、分和秒的时间。

2．小时的计时要求为“12翻1”，分和秒的时间要求为60进制。

3．校正时间。

三、扩展功能1．定时控制。

2．仿广播电台正点报时。

3．报整点时数。

四、数字钟电路的组成框图数字钟电路的组成如上图所示，其主体电路的工作原砌口下：由555定时器产生1kHz 的脉冲信号，经由74LS90构成的几级分频器后，输出1Hz的时钟，为由74LS90和74LS92构成的60进制秒计数器提供时钟，秒计数器十位再向74Ls90和74L592构成的60进制分计数器提供时钟，其高位再为由74LSl91和74LS74构成的12进制时计数器提供时钟。

秒、分和时计数器的输出分别接到各自的译码器的输入端，驱动数码管显示。

五、可选无器件与非门：74LS00 4片；译码器：74LS47 6片；计数器：74LS90 5片74LS92 2片74LS191 2片；发光二极管4只；数码管4只；555定时器：NE555 2片；触发器：741LS74 2片；74LS03（OC）片：74LS04 2片：74LS20 2片。

1001、1002班数电课程设计题目：要求：1、学生分组，每组限6人，特殊情况需说明2、查阅资料，器件选型，提供元器件清单，本周五（11月9日）前需完成3、后续待课程设计时候再做具体要求！一、汽车尾灯控制电路1、设计任务设计一个汽车尾灯控制电路，要求汽车尾部左右两侧各有3个指示灯(用发光二极管模拟)，当在汽车正常运行时指示灯全灭；在右转弯时，右侧3个指示灯按右循环顺序点亮；在左转弯时，左侧3个指示灯按左循环顺序点亮；在临时刹车时，所有指示灯同时点亮。

2、参考设计方案分析以上设计任务，由于汽车左转弯或右转弯时，3个指示灯循环点亮，所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。

由此得出在每种运行状态下，各指示灯与给定条件间的关系，即逻辑功能表1-1所示。

汽车尾灯控制电路设计总体框图如图1-1所示。

汽车尾灯和汽车运行状态表1-1开关控制汽车运行状态右转尾灯左转尾灯S1 S2D1D2D3D4D5D60 0 正常运行灯灭灯灭0 1 右转弯按D1D2D3顺序循环点亮灯灭1 0 左转弯灯灭按D4D5D6顺序循环点亮1 1 临时刹车所有尾灯同时点亮图1-1汽车尾灯控制电路设计总体框图二、自动循环计数器1、设计任务①用集成计数器实行3～9自动循环计数。

②电路能实现3～9加法和3～9减法循环计数。

③输出用数码显示。

2、参考设计方案分析设计任务，该系统由加减控制模块、可逆计数器、译码显示模块构成。

完成由加法计数自动转向减法计数。

可逆计数器实现加法、减法计数功能。

加减控制模块可由门电路组成的基本RS触发器和其它控制门电路构成。

译码显示模块完成该结果的数字显示。

自动循环计数器设计框图如图2-1所示。

图2-1 自动循环计数器设计框图三、篮球竞赛30秒计时器1、设计任务①30秒计时器具有显示30秒的计时功能。

②系统设置外部操作开关，控制计时器的直接清零、启动和暂停／连续功能。

③计时器为30秒递减计时时，其计时间隔为1秒。

一、设计一个可控五进制计数器，当控制信号x=0时，电路保持原状态不变；当x=1时，电路工作在计数状态。

二、设计一个串行数据检测器，当连续发生输入3个或三个以上1时，输出为1，其他状态输入情况下输出为0.原始状态图D 0由卡诺图写出驱动方程D 2=X̅Q 2+XQ 1Q 0 D 1=X ̅Q 1+XQ 1̅̅̅̅Q 0+Q 1Q 0̅̅̅̅D 0=X ̅Q 0+XQ 2̅̅̅̅Q 0̅̅̅̅设计举例1、 设计一个任意位串行同步奇校验器。

当串行输入的二进制数累计为奇数个1时，输出为1，否则输出为0. (1)状态图 0/0X/Y（2）状态表2、试用jk触发器设计一个两位二进制可逆计数器，当输入控制信号x=0时，计数器按加法计数，当输入x=1时，按减法计数。

输出y=1表示有进位或借位。

1、状态转换图⊕Q0⊕Q0 =11=110̅+X ̅Q 1Q 0由驱动方程画逻辑图组合逻辑电路的设计1、 某产品有A 、B 、C 、D 四项质量指标。

规定：A 必须满足要求，其他三项中只要有任意两项满足要求，产品就算合格。

试用门电路设计检验该产品质量的逻辑电路。

解：1、列真值表。

根据题意，取四个质量指标A 、B 、C 、D 为输入变量，且规定满足要求时取值为1，不满足要求时取值为0.此电路有一个输出变量，用F 表示，且规定当产品及格时F=1，不合格时F=0.2、写逻辑表达式由真值表可得F=AB̅CD+ABC̅D+ABCD̅+ABCD3、化简表达式F=ABD+ABC+ACD4、根据表达式画出逻辑电路图逻辑图13、设X、Z均为三位二进制数，X为输入，Z为输出，要求两者之间有如下关系：当2≤X≤5时，Z=X+2；当X<2时，Z=1；当X>5时，Z=0。

试用一片3线-8线译码器74ls138构成实现上述要求的逻辑电路。

解：1、列真值表。

根据题意，取三位二进制数X=X2X1X0为输入变量，数Z=Z2Z1Z0为输出变量。
