《计算机控制技术》复习思考题第一章自动控制系统基本概念1.自动控制系统的组成一个简单的自动控制系统，均可概括成两大部分：一部分是自动化装置控制下的生产设备，称为被控对象；另一部分是为实现自动控制所必须的自动化仪表设备，简称为自动化装置，它包括测量变送器、调节器和执行器等。
简单的自动控制系统由被控对象、测量变送器、调节器及执行器四大部分组成。
2.术语a)被控对象？调节器？执行器？测量变送器？b)被控变量，y？设定值，g？测量值，z？偏差，e？干扰，f？调节参数？在被控对象中，需要控制一定数值的工艺参数叫做被控变量，用字母y表示。
被控变量的测量值用字母：表示，按生产工艺的要求，被控变量希望保持的具体数值称为设定值，用字母譬表示。
被控变量的测量值与设定值之间的差值叫做偏差，用字母e表示，e=g-z。
在生产过程中，凡能影响被控变量偏离设定值的种种因素称为干扰，用字母，表示。
用来克服干扰对被控变量的影响，实现控制作用的参数叫做调节参数。
c)反馈？负反馈、正反馈？把系统（或环节）的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈。
如果反馈信号能够使原来的信号减弱，也就是反馈信号取负值，那么就叫做负反馈。
如果反馈信号取正值，反馈信号使原来的信号加强，那么就叫做正反馈。
自动控制系统绝对不能单独采用正反馈。
d)闭环系统？一个一个信号沿着箭头的方向传送，最后又回到原来的起点，形成一个闭合的回路，如此循环往复，直到被控对象的被控变量值达到或接近设定值为止，所以这种自动控制系统是闭环系统。
自动控制系统是具有被控变量负反馈的闭环系统。
3.自动控制系统方框图?4.自动控制系统的分类？按照工艺过程需要控制的参数值即设定值是否变化和如何变化来分类，而将闭环自动控制系统分为定值控制系统、随动控制系统和程序控制系统三大类。
按调节器具有的控制规律来分类，如位式、比例、比例积分、比例微分、比例积分微分等控制系统。
定值控制系统、随动控制系统和程序控制系统？5.过渡过程a)静态、动态？自动控制系统的平衡（静态）是暂时的、相对的和有条件的，不平衡（动态）才是普遍的、绝对的、无条件的。

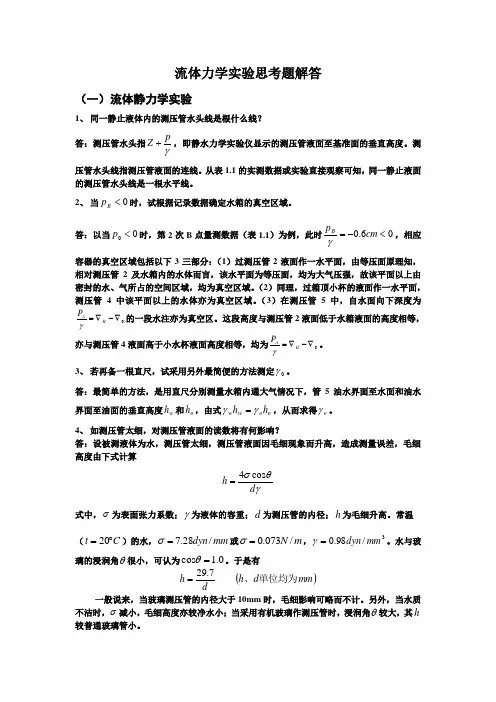

流体力学实验思考题解答（一）流体静力学实验1、 同一静止液体内的测压管水头线是根什么线？ 答：测压管水头指γpZ +，即静水力学实验仪显示的测压管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
从表1.1的实测数据或实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2、 当0<B p 时，试根据记录数据确定水箱的真空区域。
答：以当00<p 时，第2次B 点量测数据（表1.1）为例，此时06.0<-=cm p Bγ，相应容器的真空区域包括以下3三部分：（1）过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
（2）同理，过箱顶小杯的液面作一水平面，测压管4中该平面以上的水体亦为真空区域。
（3）在测压管5中，自水面向下深度为0∇-∇=H AP γ的一段水注亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等，均为0∇-∇=H AP γ。
3、 若再备一根直尺，试采用另外最简便的方法测定0γ。
答：最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度w h 和o h ，由式o o w w h h γγ=，从而求得o γ。
4、 如测压管太细，对测压管液面的读数将有何影响？答：设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，σ为表面张力系数；γ为液体的容重；d 为测压管的内径；h 为毛细升高。
常温（C t ︒=20）的水，mm dyn /28.7=σ或m N /073.0=σ，3/98.0mm dyn =γ。
水与玻璃的浸润角θ很小，可认为0.1cos =θ。
于是有一般说来，当玻璃测压管的内径大于10mm 时，毛细影响可略而不计。
另外，当水质不洁时，σ减小，毛细高度亦较净水小；当采用有机玻璃作测压管时，浸润角θ较大，其h 较普通玻璃管小。
水力学实验报告实验一流体静力学实验实验二不可压缩流体恒定流能量方程（伯诺利方程）实验实验三不可压缩流体恒定流动量定律实验实验四毕托管测速实验实验五雷诺实验实验六文丘里流量计实验实验七沿程水头损失实验实验八局部阻力实验实验一流体静力学实验实验原理在重力作用下不可压缩流体静力学基本方程或(1.1)式中：z被测点在基准面的相对位置高度；p被测点的静水压强，用相对压强表示，以下同；p0水箱中液面的表面压强；γ液体容重；h被测点的液体深度。
另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系：(1.2)据此可用仪器（不用另外尺）直接测得S0。
实验分析与讨论1.同一静止液体内的测管水头线是根什么线？测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2.当P B<0时，试根据记录数据，确定水箱内的真空区域。
，相应容器的真空区域包括以下三部分：(1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
(2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。
(3)在测压管5中，自水面向下深度某一段水柱亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。
3.若再备一根直尺，试采用另外最简便的方法测定γ0。
最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。
4.如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。

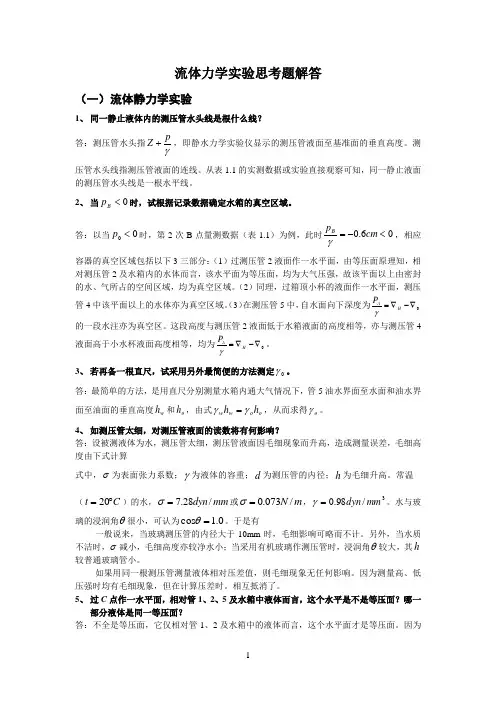

流体力学实验思考题解答（一）流体静力学实验1、 同一静止液体内的测压管水头线是根什么线？ 答：测压管水头指γpZ +，即静水力学实验仪显示的测压管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
从表1.1的实测数据或实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2、 当0<B p 时，试根据记录数据确定水箱的真空区域。
答：以当00<p 时，第2次B 点量测数据（表1.1）为例，此时06.0<-=cm p Bγ，相应容器的真空区域包括以下3三部分：（1）过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
（2）同理，过箱顶小杯的液面作一水平面，测压管4中该平面以上的水体亦为真空区域。
（3）在测压管5中，自水面向下深度为0∇-∇=H AP γ的一段水注亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等，均为0∇-∇=H AP γ。
3、 若再备一根直尺，试采用另外最简便的方法测定0γ。
答：最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度w h 和o h ，由式o o w w h h γγ=，从而求得o γ。
4、 如测压管太细，对测压管液面的读数将有何影响？答：设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算γθσd h cos 4=式中，σ为表面张力系数；γ为液体的容重；d 为测压管的内径；h 为毛细升高。
常温（C t ︒=20）的水，mm dyn /28.7=σ或m N /073.0=σ，3/98.0mm dyn =γ。
水与玻璃的浸润角θ很小，可认为0.1cos =θ。
于是有dh 7.29=()mm d h 单位均为、 一般说来，当玻璃测压管的内径大于10mm 时，毛细影响可略而不计。
