小型制冷系统毛细管尺寸确定方法简述

自制冰箱、冰柜蒸发器和毛细管的速算方法计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

网上收集资料，仅供参考压力法测量毛细管的理论依据电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。

| 以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。

实际调试毛细管的时候，是将压缩机的低压端开口放置在大气中，大气压力在表上的读数为0，实际的压力为0.1MPa。

在压缩机高压端接压力表和毛细管，由于毛细管的阻流产生了高压压力读数，高压压力也应该是低压压力的10倍，所以高压压力的只是1MPa，读数为0.9MPa。

其实一台好的电冰箱其压缩比可以达到1:12的，因此调试毛细管的长度高压读数为1.1MPa也是可以的。

因此毛细管的长度可以有一定的伸缩性的，不一定就是标准要多少的。

一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即可。

毛细管到底用多长经验公式，仅供参考：压机功率大多都在180W以下。

压机功率（W）除以 10 乘以 20 等于毛细管（CM）例：125/10*20=250（厘米）上机后细调！！！毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

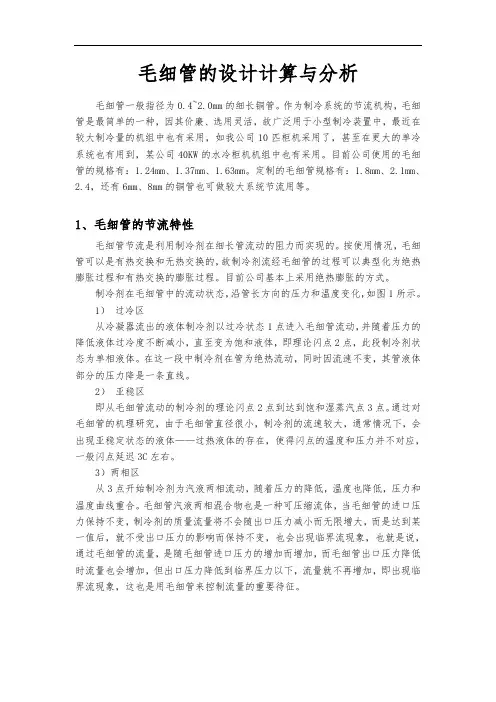

毛细管的设计计算与分析毛细管一般指径为0.4~2.0mm的细长铜管。

作为制冷系统的节流机构，毛细管是最简单的一种，因其价廉、选用灵活，故广泛用于小型制冷装置中，最近在较大制冷量的机组中也有采用，如我公司10匹柜机采用了，甚至在更大的单冷系统也有用到，某公司40KW的水冷柜机机组中也有采用。

目前公司使用的毛细管的规格有：1.24mm、1.37mm、1.63mm。

定制的毛细管规格有：1.8mm、2.1mm、2.4，还有6mm、8mm的铜管也可做较大系统节流用等。

1、毛细管的节流特性毛细管节流是利用制冷剂在细长管流动的阻力而实现的。

按使用情况，毛细管可以是有热交换和无热交换的，故制冷剂流经毛细管的过程可以典型化为绝热膨胀过程和有热交换的膨胀过程。

目前公司基本上采用绝热膨胀的方式。

制冷剂在毛细管中的流动状态，沿管长方向的压力和温度变化，如图1所示。

1）过冷区从冷凝器流出的液体制冷剂以过冷状态1点进入毛细管流动，并随着压力的降低液体过冷度不断减小，直至变为饱和液体，即理论闪点2点，此段制冷剂状态为单相液体。

在这一段中制冷剂在管为绝热流动，同时因流速不变，其管液体部分的压力降是一条直线。

2）亚稳区即从毛细管流动的制冷剂的理论闪点2点到达到饱和湿蒸汽点3点。

通过对毛细管的机理研究，由于毛细管直径很小，制冷剂的流速较大，通常情况下，会出现亚稳定状态的液体——过热液体的存在，使得闪点的温度和压力并不对应，一般闪点延迟3C左右。

3）两相区从3点开始制冷剂为汽液两相流动，随着压力的降低，温度也降低，压力和温度曲线重合。

毛细管汽液两相混合物也是一种可压缩流体，当毛细管的进口压力保持不变，制冷剂的质量流量将不会随出口压力减小而无限增大，而是达到某一值后，就不受出口压力的影响而保持不变，也会出现临界流现象，也就是说，通过毛细管的流量，是随毛细管进口压力的增加而增加，而毛细管出口压力降低时流量也会增加，但出口压力降低到临界压力以下，流量就不再增加，即出现临界流现象，这也是用毛细管来控制流量的重要待征。

将工艺管打开, 高压管连接压力表, 毛细管的一端连接干燥过滤器,另一端暂不焊接, 启动压缩机, 如果压力表的压力稳定在 0.98-----1.177Mpa 左右, 可以认为合适, 压力过高就要割断一小段, 压力过小时就加一小段, 反复试验直到合适为止, 然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短, 需要的设备有:高压瓶、流量计、液压测量和气压测量等条件, 而在维修当中由于条件的制约, 就有些困难 ; 下面介绍一种方便的测量方法:在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器, 焊接好冷凝器的接头和工艺管(工艺管选择直径 5毫米的铜管和三通压力表架,在选择一条基本上与原毛细管差不多直径的毛细管,长度在可根据压缩机的功率估计,一般在2.0米 -2.8米之间,一端焊接到干燥过滤器的输出端,插入深度一般在 0.5~1厘米左右不能太深,过深会触到干燥过滤器的过滤网上造成堵塞, 也不能过短,太短会使赃物堵住毛细管的口径,焊接无误后, 切开压缩机的工艺口, 开启压缩机观查接在干燥过滤器上的压力表的压力, 根据所用的制冷剂的不同选择压力的大小,如压力过高可截短一些毛细管, 反之要加长, 当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围:R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度, 但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法! ! !在维修制冷设备时, 如遇到冰箱、冰柜的蒸发器出现内漏时, 一般可以不用拆动原蒸发器的盘管, 在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度, 会使许多维修员感到头痛。

下面介绍一种速算方法给大家,供参考。
