毕业设计题目：小型冷库制冷系统的设计毕业设计（论文）任务书2、类别是指毕业论文或毕业设计目录目录 (1)摘要 (1)第一章库址选择 (1)第一节工程概况 (1)第二节气侯情况 (1)第二章冷库隔热防潮设计 (2)第一节冷库的结构 (2)第二节隔热与防潮的基本要求 (2)第三节维护结构的材料及选择 (3)第三章冷负荷计算 (3)第一节计算各传热层系数 (4)第二节设备负荷计算 (5)第三节各房间的负荷汇总 (9)第四章冷库制冷方案的确定 (10)第五章制冷机及辅助设备的选择 (11)第一节制冷压缩机的选型计算 (11)第二节制冷系统辅助设备选型计算 (12)第六章制冷系统管道 (18)第七章制冷系统的试压、试漏及管道保温 (19)结论 (21)参考文献摘要：本次毕业设计的课题是对南京的某冷库进行设计。

设计分为七个过程，首先给冷库进行选址，根据冷库提供的要求和当地的气候条件进行选址。

然后进行冷库隔热防潮设计，包括结构，要求及材料的选择。

冷负荷计算是本设计的重点，根据结构材料和传热系数计算出各房间的负荷及汇总。

确定冷库设计方案，包括压缩形式，冷凝器的配置，及系统的供液方式和冷间的冷却方式，而后简单的对冷间工艺设计和系统管道及管道的试压、试漏及管道保温的一些说明。

关键词：冷库设计制冷系统负荷计算选型计算第一章工程概况与原始资料第一节工程概况此次毕业设计为南京某公司进行制冷系统设计,主要内容包括制冷机房、冻结间及冷库。

该工程包括冻结间 ( -23℃)，低温冷藏间( -18℃)两项制冷系统。

此设计题目是我们专业主要发展方向,通过毕业设计对我以前学习的专业知识作一个全面的总结,从而进一步提高对本专业知识的应用能力。

本制冷系统设计原始资料概况如下：一、冻结间、冻结物冷藏间冻结间：设计温度-23℃。

，总建筑面积为8×18= 144㎡，冻结能力20吨/小时。

冻结物冷藏间：设计温度-18℃。

库房内净高5 m，总建筑面积为20×24 =480㎡，低温冷藏总能力为500吨。

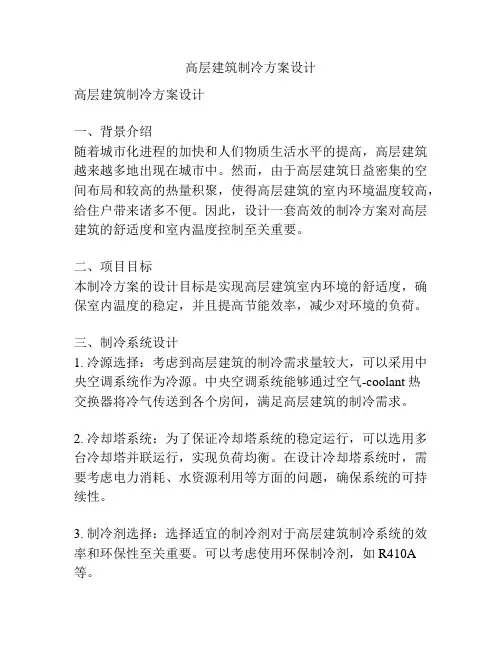

高层建筑制冷方案设计高层建筑制冷方案设计一、背景介绍随着城市化进程的加快和人们物质生活水平的提高，高层建筑越来越多地出现在城市中。

然而，由于高层建筑日益密集的空间布局和较高的热量积聚，使得高层建筑的室内环境温度较高，给住户带来诸多不便。

因此，设计一套高效的制冷方案对高层建筑的舒适度和室内温度控制至关重要。

二、项目目标本制冷方案的设计目标是实现高层建筑室内环境的舒适度，确保室内温度的稳定，并且提高节能效率，减少对环境的负荷。

三、制冷系统设计1. 冷源选择：考虑到高层建筑的制冷需求量较大，可以采用中央空调系统作为冷源。

中央空调系统能够通过空气-coolant热交换器将冷气传送到各个房间，满足高层建筑的制冷需求。

2. 冷却塔系统：为了保证冷却塔系统的稳定运行，可以选用多台冷却塔并联运行，实现负荷均衡。

在设计冷却塔系统时，需要考虑电力消耗、水资源利用等方面的问题，确保系统的可持续性。

3. 制冷剂选择：选择适宜的制冷剂对于高层建筑制冷系统的效率和环保性至关重要。

可以考虑使用环保制冷剂，如R410A 等。

4. 蒸发冷却系统：为了提高制冷系统的效率，可以考虑在高层建筑的外墙安装蒸发冷却系统。

蒸发冷却系统通过水的蒸发吸热来降低室内温度，减少对制冷系统的依赖，同时达到节能减排的目的。

5. 智能控制系统：高层建筑制冷方案的设计还需要考虑智能化的控制系统。

通过传感器监测室内温度和湿度，并根据数据进行调整，可以实现室内温度的精确控制和节能优化。

四、设计成本和效益评估对于高层建筑制冷方案的设计，需要综合考虑成本和效益。

设计成本包括设备购置费用、安装费用、维护费用等，而效益主要体现在提供舒适的室内环境、降低能耗、减少对环境的负荷等方面。

通过成本和效益的评估，可以选择最佳的制冷方案。

五、总结高层建筑制冷方案的设计要考虑到室内舒适度、节能效率和环保性。

通过中央空调系统、冷却塔系统、选择适宜的制冷剂、蒸发冷却系统和智能控制系统等措施的综合应用，可以实现高层建筑室内温度的稳定控制，并减少对环境的负荷。

办公空调系统设计方案办公空调系统设计方案为了提高办公室的工作效率和员工的舒适度，设计一个高效稳定的办公空调系统是非常重要的。

下面是一个设计方案，以满足不同办公需求。

一、系统设计1.1 制冷量计算：根据办公室的面积和人员数量，计算所需的制冷量。

一般按照每平方米30-40W的热负荷计算，再加上每人100-150W的热负荷。

1.2 空调分区：根据办公室的不同功能区域，分为不同的空调分区，以便根据不同需求提供不同的温度和湿度。

1.3 设备选择：选择高效节能的空调设备，同时考虑到系统运行稳定性和维护成本。

1.4 空调布局：根据办公室的布局和需求，合理布置空调设备和风口位置，以确保空气流通和热负荷均衡。

二、系统运行管理2.1 温度控制：设置合理的温度范围，根据不同季节和人员需求进行调整。

可以采用集中控制系统，根据需求自动调节温度。

2.2 湿度控制：根据办公需求和季节变化，控制湿度在40%-60%之间。

可以通过加湿器或除湿器来保持合适的湿度。

2.3 新风处理：确保室内新风的供应和排出，保持空气的新鲜和循环。

2.4 能耗监测：安装能耗监测系统，实时监测空调系统的能耗情况，及时调整运行方式，降低能耗。

三、系统维护3.1 定期保养：定期清洁空调设备，更换滤芯、电池等易损部件，确保系统正常运行。

3.2 定期检测：定期检测空调设备的性能和运行状况，及时发现问题并解决。

3.3 维修保障：与供应商签订维修保养合同，确保在设备故障时能及时得到维修。

3.4 使用培训：对员工进行空调系统的使用培训，让他们了解系统的基本操作和注意事项。

综上所述，一个高效稳定的办公空调系统设计方案需要考虑制冷量计算、空调分区、设备选择、空调布局等方面的因素。

同时还需要系统运行管理和系统维护的措施，以保证系统能够长期稳定运行，并为员工提供舒适的办公环境。

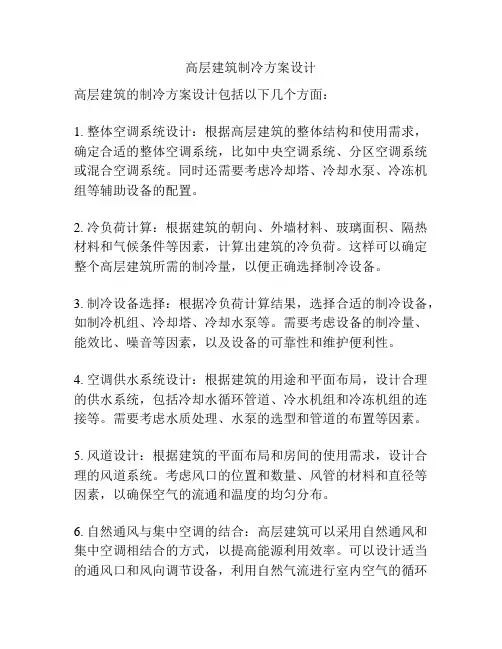

高层建筑制冷方案设计高层建筑的制冷方案设计包括以下几个方面：1. 整体空调系统设计：根据高层建筑的整体结构和使用需求，确定合适的整体空调系统，比如中央空调系统、分区空调系统或混合空调系统。

同时还需要考虑冷却塔、冷却水泵、冷冻机组等辅助设备的配置。

2. 冷负荷计算：根据建筑的朝向、外墙材料、玻璃面积、隔热材料和气候条件等因素，计算出建筑的冷负荷。

这样可以确定整个高层建筑所需的制冷量，以便正确选择制冷设备。

3. 制冷设备选择：根据冷负荷计算结果，选择合适的制冷设备，如制冷机组、冷却塔、冷却水泵等。

需要考虑设备的制冷量、能效比、噪音等因素，以及设备的可靠性和维护便利性。

4. 空调供水系统设计：根据建筑的用途和平面布局，设计合理的供水系统，包括冷却水循环管道、冷水机组和冷冻机组的连接等。

需要考虑水质处理、水泵的选型和管道的布置等因素。

5. 风道设计：根据建筑的平面布局和房间的使用需求，设计合理的风道系统。

考虑风口的位置和数量、风管的材料和直径等因素，以确保空气的流通和温度的均匀分布。

6. 自然通风与集中空调的结合：高层建筑可以采用自然通风和集中空调相结合的方式，以提高能源利用效率。

可以设计适当的通风口和风向调节设备，利用自然气流进行室内空气的循环和空气质量的改善。

7. 能源管理和节能措施：在设计制冷系统时，需要考虑能源管理和节能措施，以减少能源消耗和运维成本。

可以采用高效节能的制冷设备，优化空调供水系统和风道系统的设计，以及采用智能控制系统等手段。

综上所述，高层建筑的制冷方案设计需要综合考虑建筑的结构特点、冷负荷需求、能源管理和节能要求等因素，以确保制冷系统的效果和运行效率。

冷库制冷系统安装施工组织设计方案一、前期准备工作1.确定冷库制冷系统安装的具体要求和目标，包括制冷量、温度要求、冷却方式等。

2.针对具体项目情况，进行场地踏勘和勘测，了解环境特点和现有条件。

3.设计制冷系统的基本参数，包括制冷机组的数量、容量，冷冻设备、蒸发器、冷凝器的选型等。

4.编制冷库制冷系统安装施工的详细方案和施工计划，并进行风险评估和安全措施设计。

5.确定项目的人员配置和分工，包括项目经理、技术人员、施工人员等。

二、施工准备工作1.购买和准备所需的设备和材料，包括制冷机组、管道、配件、绝热材料等。

2.对施工现场进行清理和准备，确保施工区域的空间和环境符合施工需求。

3.搭建临时设施，包括施工用的工棚、办公区域、物资堆放区等。

4.对施工人员进行必要的安全教育和培训，确保施工过程中的安全。

三、制冷系统安装工作1.安装制冷机组和相关设备，按照制冷系统的设计方案进行布置和连接。

2.安装蒸发器和冷凝器，并进行管道连接和阀门安装。

3.进行冷库绝热材料的安装，包括保温层、隔热层等。

4.进行冷库的管道系统的安装和连接，包括制冷回冷水管道、冷却塔管道等。

5.安装制冷系统的控制系统和传感器设备，确保系统的正常运行和温度控制。

四、系统调试和试运行1.对安装完成的制冷系统进行测试和调试，确保系统的各项功能和性能正常。

2.进行系统的真空抽取和制冷剂充填，调整制冷机组的运行参数和工作模式。

3.进行制冷系统的运行测试，包括温度控制、系统压力和流量的检测等。

4.对系统进行隔离试运行，观察和记录系统运行状态，排除可能的问题和故障。

五、施工验收和保养维护1.进行冷库制冷系统的验收测试，检查系统的各项指标和性能是否满足要求。

2.编制系统的运行和维护手册，包括系统的日常维护和保养方法，以及故障排除方法。

3.进行系统的保养和维护，定期进行检查和维修工作，保证系统的正常运行和使用寿命。

以上是冷库制冷系统安装施工组织设计方案的基本内容，通过合理的组织和安排，能够高效地完成冷库制冷系统的安装工作，并确保系统的稳定和可靠运行。

冷库系统设计方案背景和需求随着社会经济快速发展和生活水平的提高，人们对食品品质和安全的要求越来越高。

其中，食品冷藏和保鲜成为了重要的一环。

为了确保食品的品质和安全，冷库系统成为了不可或缺的一部分。

冷库系统需要保证高效率、低能耗、稳定性和易操作性。

因此，本文旨在设计一款符合实际需求的冷库系统。

系统设计冷库系统结构整个冷库系统主要由以下四大组件组成：1.制冷机组制冷机组是冷库系统的核心组件，其工作状态和性能表现直接影响整个冷库系统的工作状态和性能。

制冷机组可选择采用空气冷凝式或水冷式的压缩机冷凝方式。

为了减少冷库制冷时的能源浪费,建议采用变频节能控制方式。

2.冷凝器冷凝器主要任务是将制冷机组工作中产生的热量以空气或水冷方式进行散发，使制冷循环能够正常进行。

3.蒸发器蒸发器主要任务是将制冷剂吸收食品室内的热量，从而降低室内温度。

其所在的食品室通过保温材料和冷库门进行隔离与控制温度。

为保温材料优化设计，建议采用钢板隔热材料为主体的保温材料。

4.控制系统控制系统是指冷库整个系统工作的自动化控制系统。

包含控制器、传感器、执行机构等组成部分，可以对整个冷库系统进行温度和湿度自动控制、设备的工作状态进行自我调整管理和报警提示。

所需器材清单1.制冷机组2.冷凝器3.蒸发器4.控制系统5.内部风机6.电气控制器7.保温材料8.钢板9.特殊制冷剂实现方案1.制冷机组 - 建议选用4HP机组2.冷凝器 - 采用空气冷凝式空气冷凝式直冷环形卷管式冷凝器又称管管式冷凝器，主要采用铜管纵横交错布设计。

优势在于制冷效率高，占用空间小，易于安装维护等。

3.蒸发器 - 选用风机盘管蒸发器风机盘管蒸发器又称空气冷却器，是一种热交换器，具有散发热量能力，比其他类似器材具有更长的使用寿命，可以有效地减少制冷剂的补充和能源消耗。

4.控制系统 - 选用PLCPLC（可编程控制器）是一种广泛应用于自动化产业控制的计算机控制系统，主要特点是具有高效、资源使用率高、易于编程、实时性好、适应性广等优势。

大型冷库制冷系统设计方案一、项目规模本项目为高低温综合冷链配送中心，冷库总占地面积为6948㎡，设计可储存货量为7000吨。

设计日周转率为存货量的10%，即日进出货量为700吨，则年周转货量约为20万～25万吨。

序号库温（℃）面积（㎡）高度（m）库容（m³）设计存货量（t）#3栋01低温库-24100611.65125752012#3栋02低温库-24101011.65126252020#3栋01高温库0~41017 4.655593.5895#3栋02高温库0~4788 4.654334693#2栋01低温库-24265 4.651590254#2栋02低温库-24266 4.651596255#2栋高温库0~4948 4.655688910合计7040二、设计依据用户提供的相关技术参数、厂区及冷库平面方案图及国家有关规范：[1]《民用建筑供暖通风与空气调节设计规范》GB50736-2012[2]《冷库设计规范》GB50072—2021[3]《室外装配冷库设计规范》SBJ17-2009[4]《设备及管道保温技术通则》GB4272-92[5]《冷库制冷设计手册》商业部设计院著[6]《冷库及冷藏技术》[7]《冷库制冷供液设计》[8]《民用建筑暖通空调设计技术措施》[9]《制冷设备、空气分离设备安装工程施工及验收规范》GB 50274-2010[10]《氢氯氟烃，氢氟烃类制冷系统安装工程施工及验收规范》SBJ14-2007三、制冷设计1．计算方法如何选择冷库适配的制冷设备需要对该冷库的冷量需求进行核算，不同的冷库的热负荷来源不尽相同。

食品冷库的热量来源主要有以下几个方面：1维护结构传热引起的耗冷量Q1：库外空气和太阳辐射透过围护结构向库内传热。

2食品冷加工耗冷量Q2：食品在冷却、冻结和冷藏过程中释放的显热、潜热和呼吸热。

3通风换气耗冷量Q3：蔬果类冷库需要向库内通入新风，新风温度一般高于库内温度所带来的热量。

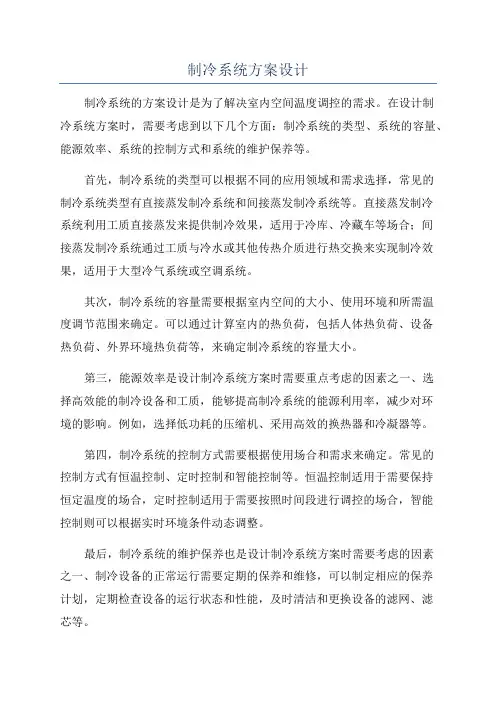

制冷系统方案设计制冷系统的方案设计是为了解决室内空间温度调控的需求。

在设计制冷系统方案时，需要考虑到以下几个方面：制冷系统的类型、系统的容量、能源效率、系统的控制方式和系统的维护保养等。

首先，制冷系统的类型可以根据不同的应用领域和需求选择，常见的制冷系统类型有直接蒸发制冷系统和间接蒸发制冷系统等。

直接蒸发制冷系统利用工质直接蒸发来提供制冷效果，适用于冷库、冷藏车等场合；间接蒸发制冷系统通过工质与冷水或其他传热介质进行热交换来实现制冷效果，适用于大型冷气系统或空调系统。

其次，制冷系统的容量需要根据室内空间的大小、使用环境和所需温度调节范围来确定。

可以通过计算室内的热负荷，包括人体热负荷、设备热负荷、外界环境热负荷等，来确定制冷系统的容量大小。

第三，能源效率是设计制冷系统方案时需要重点考虑的因素之一、选择高效能的制冷设备和工质，能够提高制冷系统的能源利用率，减少对环境的影响。

例如，选择低功耗的压缩机、采用高效的换热器和冷凝器等。

第四，制冷系统的控制方式需要根据使用场合和需求来确定。

常见的控制方式有恒温控制、定时控制和智能控制等。

恒温控制适用于需要保持恒定温度的场合，定时控制适用于需要按照时间段进行调控的场合，智能控制则可以根据实时环境条件动态调整。

最后，制冷系统的维护保养也是设计制冷系统方案时需要考虑的因素之一、制冷设备的正常运行需要定期的保养和维修，可以制定相应的保养计划，定期检查设备的运行状态和性能，及时清洁和更换设备的滤网、滤芯等。

总结起来，制冷系统方案的设计需要考虑制冷系统的类型、容量、能源效率、控制方式和维护保养等方面的因素。

通过合理选择和配置制冷设备，充分发挥制冷系统的功效，提供舒适的室内环境，同时降低能源消耗和环境污染。

制冷系统⽅案设计（好）第⼀章制冷系统⽅案设计第⼀节制冷系统慨述⼀、制冷系统的定义及分类1．定义任何使⽤外部能量不断把温度低的物质的热量档蛤温度较⾼的物质的系统称制冷系统。

2．分类按上述定义，制冷系统可分为蒸汽制冷系统，空⽓制冷系统和热电制冷系统。

其中蒸汽制冷系统⼜可分为：(1)蒸汽压缩式；(2)蒸汽喷射式；(3)蒸汽吸收式。

蒸汽制冷系统是利⽤液体汽化成蒸汽时要吸收热量的原理来实现制冷的。

可以说蒸汽制冷系统是⽬前使⽤得最为⼴泛的制冷系统*特别是冷库中的制冷装置，绝⼤部分是采⽤蒸汽压缩式制冷系统，因此本教材所述及的范围也只限于蒸汽压缩式制冷系统的设计。

⼆、蒸汽压缩式制冷系统基本构成1．单级压缩系统的基本构成⑦蒸发器，②压缩机，②冷凝器，④节流阀这是单级庄缩系统必不可少的四⼤部件，如图1—1⼀I所⽰。

这些设备之间⽤管道依次连接形成⼀个封闭系统，制冷剂在系统中经过压缩、冷凝、节流、汽化这样四个过程，完成了⼀个循环。

2．双级压缩系统的基本构成①蒸发钳，②低压级压缩机(缸＞，⑧中间冷却器，④⾼压级压缩机＜缸)、⑤待凝器，⑥节流阀，这是双级压缩系统必不可少的六部件，把它们依次⽤管道连接起来，就构成了⼀个最基本的双级压缩系统，如图1—1—2所⽰。

来⾃蒸发器的制冷剂先经低压级压缩机(缸)压缩⾄中间压⼒，低压级排出的过热⽓体在冷凝器中被等压冷却⾄饱和蒸汽，然后再⼊⾼压级压缩机被压缩⾄系统的冷授压⼒，最后经节流阀进⼊蒸发器去执⾏制冷任务。

3．单、双级综合系统的基本构成冷库中，蒸汽压缩制冷装置并不总是纯粹的单级或纯粹的双级系统，更多的情况是两者并存的综合系统，如图I—I⼀3所⽰，由图可见：综合系统实际上是单级系统和双级系统共同并联到⼀个冷凝器上的综合体。

从理论上来讲，⼀个系统只要有上述的基本部件就可以⼯作了。

但在实际的制冷装置中，为了提⾼运⾏的经济性和保证操作管理的安全可芹．除T这些部件外，还增设f许多其它的辅助设备，这些辅助设备有：油分离器、⾼压贮液器、汽液分离设施、排液捅、柴油器、空⽓分离器、加氨站和各种⾼、低庆调节站。

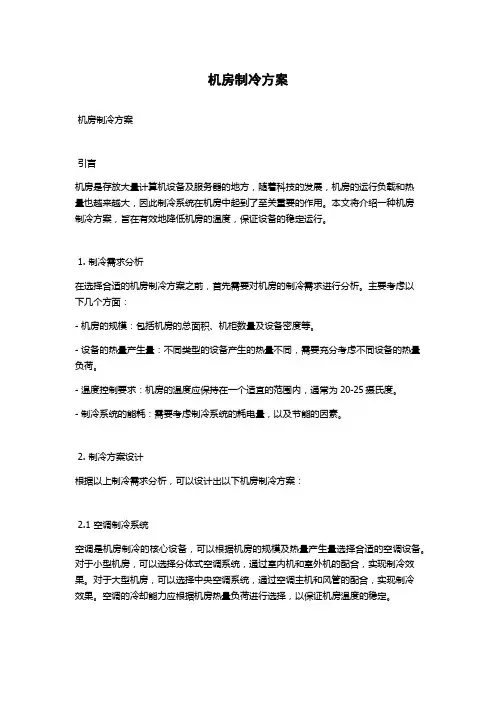

机房制冷方案机房制冷方案引言机房是存放大量计算机设备及服务器的地方，随着科技的发展，机房的运行负载和热量也越来越大，因此制冷系统在机房中起到了至关重要的作用。

本文将介绍一种机房制冷方案，旨在有效地降低机房的温度，保证设备的稳定运行。

1. 制冷需求分析在选择合适的机房制冷方案之前，首先需要对机房的制冷需求进行分析。

主要考虑以下几个方面：- 机房的规模：包括机房的总面积、机柜数量及设备密度等。

- 设备的热量产生量：不同类型的设备产生的热量不同，需要充分考虑不同设备的热量负荷。

- 温度控制要求：机房的温度应保持在一个适宜的范围内，通常为20-25摄氏度。

- 制冷系统的能耗：需要考虑制冷系统的耗电量，以及节能的因素。

2. 制冷方案设计根据以上制冷需求分析，可以设计出以下机房制冷方案：2.1 空调制冷系统空调是机房制冷的核心设备，可以根据机房的规模及热量产生量选择合适的空调设备。

对于小型机房，可以选择分体式空调系统，通过室内机和室外机的配合，实现制冷效果。

对于大型机房，可以选择中央空调系统，通过空调主机和风管的配合，实现制冷效果。

空调的冷却能力应根据机房热量负荷进行选择，以保证机房温度的稳定。

2.2 空调通风系统机房内的空气流通也是非常重要的，可以通过空调通风系统来实现。

通常在机房内设置排风设备，将室内热空气排出，同时通过空调系统进行新风换气，保证机房内的空气质量。

合理的通风系统可以降低机房的温度，并提高机房设备的稳定性。

2.3 温度监控系统为了保证机房温度控制的效果，应设置温度监控系统。

通过在机房内设置温度传感器，可以实时监测机房的温度变化。

当温度超过设定的范围时，温度监控系统会发出警报，并自动调节制冷设备，保持机房温度在合理范围内。

2.4 系统维护与优化为了确保机房制冷系统的正常运行，还需要进行系统维护与优化工作。

定期检查空调设备的工作状态，清洁过滤器和换热器等关键部件，及时清理积灰，保证空调系统的散热效果。
