三层交换机与路由器连接

  • 格式：doc
  • 大小：43.50 KB
  • 文档页数：2

设备各台PC机的IP地址、子网掩码和网关。
三层交换机配置：
Switch>en
Switch#conf t
Switch(config)#ip routing 启动路由功能
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit
Switch(config)#inter vlan 10
Switch(config-if)#exit
Switch(config)#inter f0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#inter f0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#inter vlan 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#inter vlan 20
Switch(config-if)#ip address 192.168.20.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#route rip
Switch(config-router)#network 192.168.10.0
Switch(config-router)#network 192.168.20.0
Switch(config-router)#version 2
Switch(config-router)#

路由器配置：
Router>en
Router#conf t
Router(config)#inter f0/1
Router(config-if)#ip address 192.168.30.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#inter f0/0
Router(config-if)#ip address 192.168.20.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#network 192.168.20.0
Router(config-router)#network 192.168.30.0
Router(config-router)#version 2
Router(config-router)#

合集下载

计算机网络综合试验选做

计算机网络综合试验选做

综合实验选做一实验名称：三层交换机和路由器的路由试验目的：掌握三层交换机S V I方式连接路由器的配置方法掌握三层交换机路由的配置功能描述：在分散连接的系统中，在跨交换机环境下，通过划分Vlan，实现属于不同Vlan 的端口不能互相访问，而相同的VLAN内的端口可以互相访问。

背景描述：你们中学校园采用核心、接入两层结构组建的网络，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。

请做相应配置实现三层交换机和路由器之间的互通,并实现内部网络中V L A N之间的通信。

技术原理：利用三层交换机的路由功能实现VLAN和IP网络的关联。

实验设备：三层交换机一台，路由器一台，二层交换机两台，PC机三台实验拓扑：如下图，IP地址自定实验步骤：实验准备：按照拓扑进行连线。

并进行IP规划。

注意：要保证拓扑中和路由器连接的PC3一直存在，也就是说PC3要占用实验室里面的一台PC。

拓扑中的PC1和PC2可以利用实验室里面的另外一台PC来代替。

步骤1.在交换机SwitchA（2126-1）上创建Vlan 10，并将0/2口划分到Vlan 10 中，在交换机SwitchB（2126-2）上创建Vlan 20，并将0/2口划分到Vlan 20 中。

s2126-1#show vlan 进行查看步骤2.把交换机SwitchA（2126-1）和交换机SwitchB（2126-2）各自通过F0/22口和三层交换机S3760的F0/12口以及F0/22口相连。

并将各自的F0/22接口设定为trunk模式。

通过show vlan命令查看。

参考命令：s2126-1#conf ters2126-1(config)#interface fastethernet0/22s2126-1(config-if)#switch mode trunk步骤3.在三层交换机3760上创建VLAN 10和VLAN 20 和VLAN 30。

将与二层交换机相连接的F0/22和F0/12口，设为trunk模式。

防火墙以透明模式部署到路由器和三层交换机之间

防火墙以透明模式部署到路由器和三层交换机之间

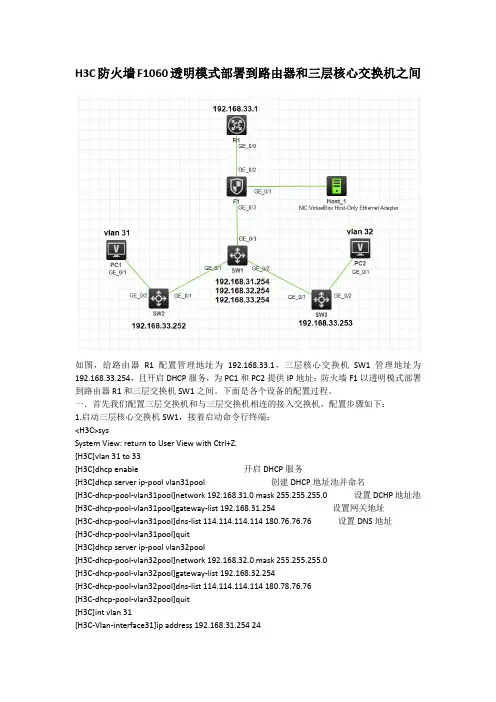

H3C防火墙F1060透明模式部署到路由器和三层核心交换机之间如图，给路由器R1配置管理地址为192.168.33.1，三层核心交换机SW1管理地址为192.168.33.254，且开启DHCP服务，为PC1和PC2提供IP地址；防火墙F1以透明模式部署到路由器R1和三层交换机SW1之间。

下面是各个设备的配置过程。

一．首先我们配置三层交换机和与三层交换机相连的接入交换机，配置步骤如下：1.启动三层核心交换机SW1，接着启动命令行终端：<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]vlan 31 to 33[H3C]dhcp enable 开启DHCP服务[H3C]dhcp server ip-pool vlan31pool 创建DHCP地址池并命名[H3C-dhcp-pool-vlan31pool]network 192.168.31.0 mask 255.255.255.0 设置DCHP地址池[H3C-dhcp-pool-vlan31pool]gateway-list 192.168.31.254 设置网关地址[H3C-dhcp-pool-vlan31pool]dns-list 114.114.114.114 180.76.76.76 设置DNS地址[H3C-dhcp-pool-vlan31pool]quit[H3C]dhcp server ip-pool vlan32pool[H3C-dhcp-pool-vlan32pool]network 192.168.32.0 mask 255.255.255.0[H3C-dhcp-pool-vlan32pool]gateway-list 192.168.32.254[H3C-dhcp-pool-vlan32pool]dns-list 114.114.114.114 180.78.76.76[H3C-dhcp-pool-vlan32pool]quit[H3C]int vlan 31[H3C-Vlan-interface31]ip address 192.168.31.254 24[H3C-Vlan-interface31]dhcp select server 设置DHCP模式为server[H3C-Vlan-interface31]dhcp server apply ip-pool vlan31pool 指定应用的地址池[H3C-Vlan-interface31]quit[H3C]int vlan 32[H3C-Vlan-interface32]ip address 192.168.32.254 24[H3C-Vlan-interface32]dhcp select server[H3C-Vlan-interface32]dhcp server apply ip-pool vlan32pool[H3C-Vlan-interface32]quit[H3C]int g1/0/3[H3C-GigabitEthernet1/0/3]port link-type access[H3C-GigabitEthernet1/0/3]port access vlan 33[H3C-GigabitEthernet1/0/3]quit[H3C]int vlan 33[H3C-Vlan-interface33]ip address 192.168.33.254 24[H3C-Vlan-interface33]quit[H3C]int g1/0/1[H3C-GigabitEthernet1/0/1]port link-type trunk[H3C-GigabitEthernet1/0/1]port trunk permit vlan all[H3C-GigabitEthernet1/0/1]undo port trunk permit vlan 1[H3C-GigabitEthernet1/0/1]quit[H3C]int g1/0/2[H3C-GigabitEthernet1/0/2]port link-type trunk[H3C-GigabitEthernet1/0/2]port trunk permit vlan all[H3C-GigabitEthernet1/0/2]undo port trunk permit vlan 1[H3C-GigabitEthernet1/0/2]quit在三层交换机SW1上建立用户admin，并设置密码，用作远程登陆和web登陆。

网络互联技术与实践第7章：使用三层交换机实现VLAN间路由

网络互联技术与实践第7章：使用三层交换机实现VLAN间路由

VLAN间 路由方法 单臂路由器 第三层交换机
7.2.1 VLAN路由简介
1.每个路由器接口对应一个VLAN
传统路由要求路由器具有多个物理接口，以便进行 VLAN间路由。路由器通过每个物理接口连接到唯一的 VLAN，从而实现路由。各接口配置有一个IP地址，该IP 地址与所连接的特定VLAN子网相关联。由于各物理接口 配置了IP地址，各个VLAN相连的网络设备可通过连接到 同一VLAN的物理接口与路由器通信。
7.2.2 使用第三层交换机进行VLAN间路由
2. 第三层交换IP路由选择类型 （2）使用动态路由协议生成的路由 三层交换机通过动态路由协议来计算转发报文的最佳 路径。 动态路由协议有两种类型： 距离矢量协议（如RIP协议）通过距离值维护路由表， 并且周期性的将路由表向他们的相邻设备传送。距离矢量 协议通过跳数单位计算出最佳路由。特点是易于配置和使 用。 链路状态路由协议（如OSPF协议）维护了一个网络 拓扑图结构的数据库，该数据库基于路由器之间链路状态 通告（ISA）的交换。
7.2.1 VLAN路由简介
3.第三层交换机
S1 F0/1 F0/2 VLAN接口： VLAN10：192.168.10.1 VLAn20：192.168.20.1 VLAn30：192.168.30.1 F0/3：中继 F0/1-f0/2：中继 交换机S2端口： F0/3：VLAN10 F0/7：VLAN20 F0/13：VLAN30 F0/1-f0/2：中继
7.2.1 VLAN路由简介
2.单臂路由器
Trunk S1 F0/1 F0/2 Trunk F0/1 F0/2 F0/3 F0/1 R： F0/3：中继 F0/1-f0/2：中继 交换机S2端口： F0/3：VLAN10 F0/7：VLAN20 F0/13：VLAN30 F0/1-f0/2：中继 路由器R1子接口 F0/0.1：VLAN10 F0/0.2：VLAN20 F0/0.3：VLAN30
自己做的关于vrrp,mst功能

自己做的关于vrrp,mst功能

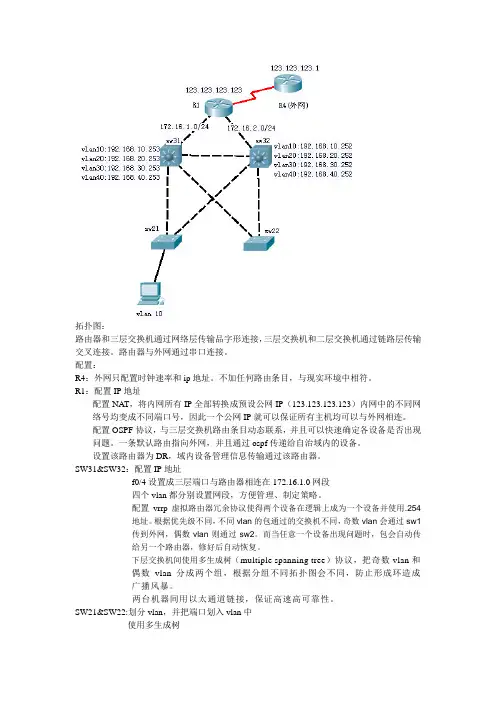

拓扑图：路由器和三层交换机通过网络层传输品字形连接，三层交换机和二层交换机通过链路层传输交叉连接。
