路基土和粒料回弹模量影响因素分析

道路土基回弹模量及其在路面结构中的影响摘 要 本文介绍道路土基回弹模量确定方法及其自身的影响因素，并经综合分析，对道路土基模量在沥青路面和水泥路面结构中的作用、地位及其影响因素，特别是借鉴对常州地区的沥青路面的综合分析，有助于设计人员进一步经济、合理地搞好道路的路面设计。

关键词 土基回弹模量 土质 含水量 压实度 季节变化 常州情况1 前言我国水泥混凝土路及沥青混凝土路路面的设计方法中，在路面结构设计中路基力学性能参数都是采用的土基回弹模量，它是我国路面设计的重要力学参数，它的确定直接影响到其它参数的选择与结构设计的结果。

由于土基的受力特性是由构成土基的物理性质与土受力时的非线性决定的，所以土基的应力—应变关系呈非线性，它的弹性模量是一个条件变量，是随应力—应变关系改变而变化的。

为了使设计方法不复杂化，必须根据土基在路面结构中的实际工作状态对其非线性的性质作相应的修正或简化处理，再加上受土基物理性质的影响，环境因素的影响，土基回弹模量是一个关于土的类型、含水量、压实度以及荷载类型、作用时间等的复杂函数，使其数值的确定比较困难，尽管多年来不少研究者致力于此方面的研究，但目前仍存在不少问题。

本文主要叙述对土基回弹模量的确定，及其变化对沥青路面与水泥混凝土路面的影响分析。

2 土基回弹模量的确定2.1 承载板现场实测法 是在已建成路基上，在不利季节用大型承载板测定土基0～0.5mm （路基软弱时测至1mm ）的变形压力曲线，通过φ30cm 的承载板，对土基逐级加载、卸载的方法，测出每级荷载下的相应的土基回弹变形值，排除显著偏离的回弹变形异常点，绘出荷载P 与回弹变形值L 的P-L 曲线，如曲线起始部分出现反弯应按图1修正原点O ，O ’则是修正后的原点。

图1 修正原点示意图最后取结束试验前的各回弹变形值按线性回归方法由式（1）计算求得土基回弹模量E 0值。

()2001·4μπ-=∑∑iiLP DE （1） 式中：E 0—相当于各级荷载下的土基回弹模量值（MPa ）；μ0—土的泊松比，土基一般取为0.35; D —承载板直径（30cm ）；P i 、L i —承载板各级压强（MPa ）及其对应的回弹变形值（cm ）。

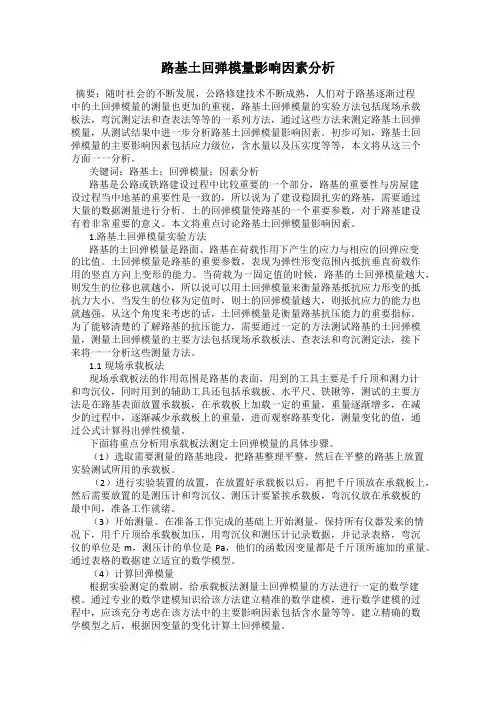

路基土回弹模量影响因素分析摘要：随时社会的不断发展，公路修建技术不断成熟，人们对于路基逐渐过程中的土回弹模量的测量也更加的重视，路基土回弹模量的实验方法包括现场承载板法，弯沉测定法和查表法等等的一系列方法，通过这些方法来测定路基土回弹模量，从测试结果中进一步分析路基土回弹模量影响因素。

初步可知，路基土回弹模量的主要影响因素包括应力级位，含水量以及压实度等等，本文将从这三个方面一一分析。

关键词：路基土；回弹模量；因素分析路基是公路或铁路建设过程中比较重要的一个部分，路基的重要性与房屋建设过程当中地基的重要性是一致的，所以说为了建设稳固扎实的路基，需要通过大量的数据测量进行分析。

土的回弹模量使路基的一个重要参数，对于路基建设有着非常重要的意义。

本文将重点讨论路基土回弹模量影响因素。

1.路基土回弹模量实验方法路基的土回弹模量是路面、路基在荷载作用下产生的应力与相应的回弹应变的比值。

土回弹模量是路基的重要参数，表现为弹性形变范围内抵抗垂直荷载作用的竖直方向上变形的能力。

当荷载为一固定值的时候，路基的土回弹模量越大，则发生的位移也就越小，所以说可以用土回弹模量来衡量路基抵抗应力形变的抵抗力大小。

当发生的位移为定值时，则土的回弹模量越大，则抵抗应力的能力也就越强。

从这个角度来考虑的话，土回弹模量是衡量路基抗压能力的重要指标。

为了能够清楚的了解路基的抗压能力，需要通过一定的方法测试路基的土回弹模量，测量土回弹模量的主要方法包括现场承载板法、查表法和弯沉测定法，接下来将一一分析这些测量方法。

1.1现场承载板法现场承载板法的作用范围是路基的表面，用到的工具主要是千斤顶和测力计和弯沉仪，同时用到的辅助工具还包括承载板、水平尺、铁锹等，测试的主要方法是在路基表面放置承载板，在承载板上加载一定的重量，重量逐渐增多，在减少的过程中，逐渐减少承载板上的重量，进而观察路基变化，测量变化的值，通过公式计算得出弹性模量。

下面将重点分析用承载板法测定土回弹模量的具体步骤。

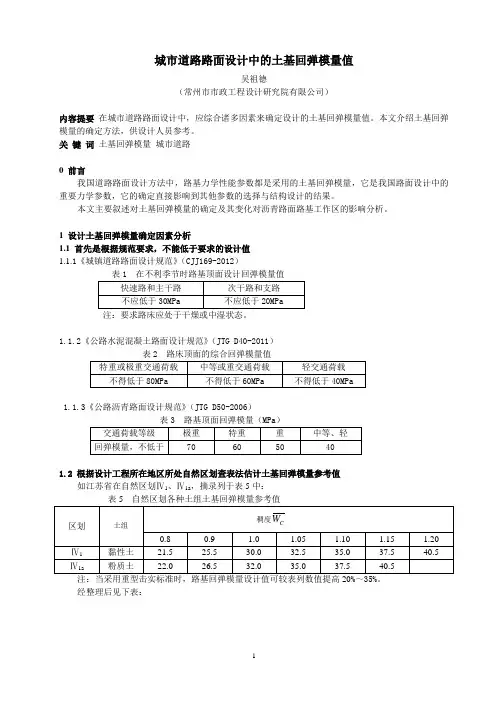

城市道路路面设计中的土基回弹模量值吴祖德（常州市市政工程设计研究院有限公司）内容提要在城市道路路面设计中，应综合诸多因素来确定设计的土基回弹模量值。

本文介绍土基回弹模量的确定方法，供设计人员参考。

关键词土基回弹模量城市道路0 前言我国道路路面设计方法中，路基力学性能参数都是采用的土基回弹模量，它是我国路面设计中的重要力学参数，它的确定直接影响到其他参数的选择与结构设计的结果。

本文主要叙述对土基回弹模量的确定及其变化对沥青路面路基工作区的影响分析。

1 设计土基回弹模量确定因素分析1.1 首先是根据规范要求，不能低于要求的设计值1.1.1《城镇道路路面设计规范》（CJJ169-2012）注：要求路床应处于干燥或中湿状态。

1.1.2《公路水泥混凝土路面设计规范》（JTG D40-2011）1.1.3《公路沥青路面设计规范》（JTG D50-2006）1.2 根据设计工程所在地区所处自然区划查表法估计土基回弹模量参考值如江苏省在自然区划Ⅳ1、Ⅳ1a，摘录列于表5中：经整理后见下表：表6 江苏省不同干湿状态下的土基回弹模量值注：1）c W 为土的平均稠度值；2）过湿状态的回弹模量是推算值 （图1）。

图1 过湿状态的回弹模量是推算值1.3 由于城市道路的路床顶面的80cm 范围大部分接近于地下水位，路基土均处于过湿状态，路基土的土基回弹模量均为15MPa 左右，不能作为设计所用的土基回弹模量值，均要经过处理后，才能达到设计采用值，并结合路床土在路基工作区范围，要求达到规定的压实度要求，一般采用翻挖回填压实，采用6%石灰土处理。

对土基进行处理时，处于过湿状态假定E 0=15MPa ，当用20～100cm6%石灰土处理时，经计算得出处理层顶面的弯沉值，再经换算成顶面的土基回弹模量值，见下表：表7 常州地区6%灰土处理地基厚度值计算表表8常州地区各种设计土基回弹模量值的6%石灰土处理厚度表按此处理方法，当路基工作区（规范要求的压实深度）为80cm时，则土基回弹模量值已经达到34MPa，已经满足于《城镇道路路面设计规范》（CJJ169-2012）的要求，不应小于30MPa和不应小于20MPa的要求。

城市道路土基回弹模量设计值的确定因素土基回弹模量城市道路土基回弹模量设计值的确定因素吴祖德（常州市建设工程施工图设计审查中心）内容提要城市道路设计规范规定，在不利季节，路基顶面设计回弹模量值，对于快速路和主干路不应小于30Mpa ；对于次干路和支路不应小于20MPa 。

除设计应满足此规定外，确定路基顶面设计回弹模量值时，还应与某些要求相结合考虑，本文综合叙述有关因素的考虑，供设计。

关键词城市道路土基回弹模量确定因素1 原状路基顶面回弹模量值的确定常州地区，按查表法，根据江苏省所处自然区划图为Ⅳ1、、、Ⅳ1a ，摘录列于表1：根据《公路沥青路面设计规范》（JTG D50-xx）P69页，经后详见下表：表2 常州市不同干湿状态下的土基回弹模量值（MPa ）表由上表可知，根据不同土质、稠度，土基回弹模量在20MP a ～40MPa 之间。

由于城市道路路面设计标高受条件限制，常离地下水位较近，以及季节性土基含水量的影响，常处于过湿状态，就是土基回弹模量的设计值为15MPa 。

2 常州地区各种设计土基回弹模量值的6%石灰土处理厚度对土基进行处理时，处于过湿状态假定E 0=15MPa，当用20～100cm6%石灰土处理时，经计算得出处理层顶面的弯沉值，再经换算成顶面的土基回弹模量值，见下表：注：《公路沥青路面设计规范》（JTG D50-xx）要求土基回弹模量值应大于30MPa ，重交通、特重交通公路土基回弹模量值应大于40MPa 。

3 各级沥青路面在不同土基回弹模量值时的设计累计标准轴次值注：增加交通量累计轴次值是土基回弹模量增加值的2.80-5.30倍。

当提高土基回弹模量设计值后，就可以满足高一级别道路的设计累计标准轴次值，也就是与原设计相比，提高土基回弹模量值，不增加路面厚度，就可以提高较多的设计累计标准轴次值。

4 结合路基区要求确定设计土基回弹值根据各级沥青路面路基工作区深度和现行规范挖方路基压实深度的综合要求，一般路基工作区深度要求为80cm ，重型要求为120cm （注：见公路路基设计规范）。
