杏沟大桥挂篮拆卸方案

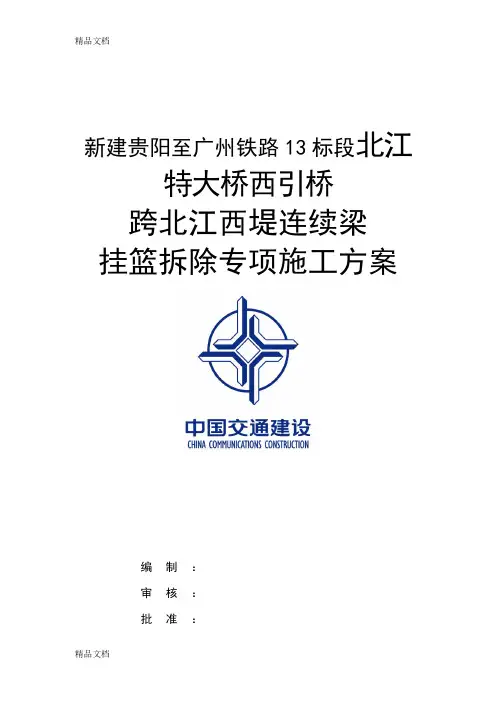

新建贵阳至广州铁路13标段北江特大桥西引桥跨北江西堤连续梁挂篮拆除专项施工方案编制：审核：批准：编制日期：2013年1月目录1.编制依据 (1)2.工程概况 (1)3.挂篮拆除施工总体方案 (3)3.1、挂篮系统构成 (3)3.2、挂篮拆除整体方案 (5)4.挂篮拆除施工流程及主要施工方法 (4)4.1施工流程 (4)4.2拆除步骤 (6)5、劳动力配置 (12)6、施工机具配置 (13)7 挂篮拆除安全保证措施 (13)7.1 底篮拆除安全保证措施 (13)7.2 挂篮前移、后退安全保证措施 (13)7.3 高空作业及跨河施工安全保证措施 (15)1.编制依据①《铁路混凝土工程施工技术指南》铁建设[2010]241号②《高速铁路桥涵工程施工技术指南》铁建设[2010]241号③《高速铁路桥涵工程施工质量验收标准》TB10752-2010④《铁路混凝土工程施工质量验收标准》TB10424-2010⑤《60+100+60m连续梁菱形挂篮使用说明书》；⑥《新建铁路贵阳至广州线贺州至广州段施工图北江特大桥跨北江西堤四线（60+100+60）m预应力混凝土连续梁》图号：贵广贺广施（桥）-197-梁128-Ⅱ；⑦《60+100+60m四线挂篮设计图纸》；⑧《北江特大桥跨北江西堤60+100+60m连续梁上部结构施工专项作业指导书》；⑨《挂篮安全操作规程》；⑩《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》（TZ324-2010）。

2.工程概况北江特大桥西引桥253#～256#（60+100+60）预应力混凝土连续梁在253#~256#梁跨跨越北江西堤，254#墩地面标高为5.09m，255#墩地面标高4.31m。

箱梁底（6#段）距地面高度为13.605m。

如图2.1、跨北江西堤连续梁平面图精品文档图2.1 跨北江西堤连续梁平面图精品文档3.挂篮拆除施工总体方案3.1、挂篮系统构成（1）挂篮系统主要由主桁系统、走行锚固系统、导向系统、前上横梁系统、底篮系统、平台系统、模板系统组成。

挂篮水上部份拆除方案
均安二桥左幅现浇箱梁采用挂篮施工工艺，现主桥除合拢段未施工外，其余部位已全部施工完毕。

待中跨合拢段施工完成后，将马上进行挂篮的拆除施工，由于中跨挂篮正好处于河道的中间，所以挂篮拆除时必须在下面的河道上用载重船，将挂篮部件运至西堤路的河岸边进行集中堆放。

因施工过程须临时占用河道，所以必须征得相关部门的同意，现将具体挂篮拆除方案汇报如下：
一、施工工期安排
计划开工日期2017年8月25日，完工日期2017年8月25日,工期1天。

二、施工方案
挂篮主要有主梁、内模、外模、底模、前后上下横梁、底模平台、内外导梁及吊挂系统组成。

除底模、前后上、下横梁和底模平台的整体拆除采用载重船(载重20T以上）辅助拆除外，其余直接采用吊车吊至地面。

拆解步骤：
1、在前后上下横梁上安装导链系统，解除与底模平台连接的所有吊带，使底模平台的重量完全由导链系统承受，最后通过导链系统将底模、前后上下横梁和底模平台的整体匀速下降至载重船上(载重20T以上）。

2、通过载重船将底模、前后上下横梁和底模平台的整体运至西堤路的河岸边后，用吊车直接吊至边上的的材料堆放处进行集中堆放。

三、施工安全保证措施
1、中跨挂篮拆除前，应对河流深度及涨落潮进行不小于5天的监控，防止水深过浅导致运载船搁浅；
2、中跨挂篮拆除时，应注意河流过往船只，如有船只通过应立即停止，并安排专人进行正确的引导；
汕头公路桥梁工程总公司
佛山市顺德区新华工业路跨线桥、乐安桥跨线桥工程
项目经理部
2017年7月11日。

连续梁挂篮拆除专项安全技术方案目录1、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11、 1 工程概况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11、 2 编制目的和使用范围、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、21、 3 编制依据、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、22、安全生产管理体系、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、22、 1 安全管理目标、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、22、 2 安全管理组织机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、22、 3 安全保证体系、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、42、 4 安全生产责任制度、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、安全技术措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、53、 1 挂篮拆除准备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、53、 2 挂篮拆除施工、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、 3 挂篮拆除的安全操作规程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、73、 4 挂篮拆除的起重作业安全操作规程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、84、安全保证措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、95、应急预案、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、95、 1 应急组织机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、95、 2 组织机构职责、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、105、 3 应急救援预案的实施程序、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、105、 4 应急救援物资、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、125、 5 应急结束、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、12 连续梁挂篮拆除专项安全技术方案1、概述1、1 工程概况大定坊特大桥京沪线、沪汉蓉线为并行线路，且均在8#9#墩连续梁处与宁丹公路相交，交角为37，梁底标高为28、5，既有公路路面为沥青路面，路面宽度为13，路面标高为21、5 ，（桥下最大净高为7m，最小净高为5、7m）。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 工程规模：________________________4. 施工单位：________________________5. 施工负责人：________________________二、挂篮拆除作业内容1. 挂篮拆除的具体部位及顺序。

2. 拆除过程中需注意的施工环节和操作要点。

三、安全技术交底1. 人员安全（1）所有参与拆除作业人员必须经过专业培训，取得相关操作资格证书。

（2）作业人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。

（3）年龄超过55周岁或有心脏病、高血压、眩晕症等病症的员工不得参与高空作业。

（4）特殊工种从业人员严格持证上岗，严禁无证上岗作业。

2. 施工安全（1）拆除前，对挂篮进行全面检查，确保无安全隐患。

（2）拆除过程中，严格控制桥墩两侧的不平衡重量，不大于10吨。

（3）下放底模平台时，速度要同步匀速，防止模板变形。

（4）拆除过程中，严禁破坏原有部件，不允许胡乱进行切割。

（5）拆除过程中，必须对称拆除，防止发生倾覆、坠落等事故。

（6）拆除过程中，严禁违章及冒险作业，严格遵守操作规程。

3. 机械设备安全（1）拆除过程中，所有机械设备必须保持完好，严禁带病作业。

（2）吊装设备应按照相关规定进行检验，确保其安全可靠。

（3）吊装过程中，严格遵循“先下后上，先轻后重”的原则。

（4）吊装过程中，严禁超载、超限、超速等违规操作。

4. 环境保护（1）拆除过程中，严格控制噪音、粉尘等污染物的排放。

（2）拆除产生的废弃物应按照相关规定进行处理，严禁乱倒乱放。

四、应急措施1. 事故发生时，立即停止作业，启动应急预案。

2. 事故发生后，立即向现场安全员或本单位负责人报告。

3. 事故处理过程中，确保现场安全，防止次生事故发生。

五、安全教育培训1. 对所有参与拆除作业人员进行安全技术培训，提高安全意识。
