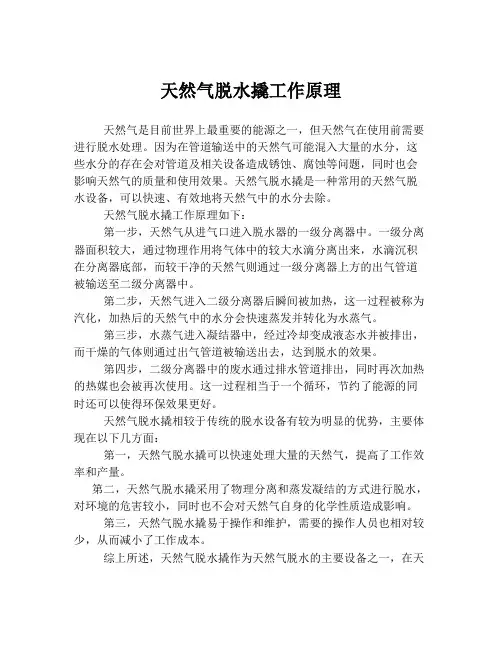

天然气脱水撬工作原理
天然气是目前世界上最重要的能源之一，但天然气在使用前需要进行脱水处理。因为在管道输送中的天然气可能混入大量的水分，这些水分的存在会对管道及相关设备造成锈蚀、腐蚀等问题，同时也会影响天然气的质量和使用效果。天然气脱水撬是一种常用的天然气脱水设备，可以快速、有效地将天然气中的水分去除。
天然气脱水撬工作原理如下：
第一步，天然气从进气口进入脱水器的一级分离器中。一级分离器面积较大，通过物理作用将气体中的较大水滴分离出来，水滴沉积在分离器底部，而较干净的天然气则通过一级分离器上方的出气管道被输送至二级分离器中。
第二步，天然气进入二级分离器后瞬间被加热，这一过程被称为汽化，加热后的天然气中的水分会快速蒸发并转化为水蒸气。
第三步，水蒸气进入凝结器中，经过冷却变成液态水并被排出，而干燥的气体则通过出气管道被输送出去，达到脱水的效果。
第四步，二级分离器中的废水通过排水管道排出，同时再次加热的热媒也会被再次使用。这一过程相当于一个循环，节约了能源的同时还可以使得环保效果更好。
天然气脱水撬相较于传统的脱水设备有较为明显的优势，主要体现在以下几方面：
第一，天然气脱水撬可以快速处理大量的天然气，提高了工作效率和产量。
第二，天然气脱水撬采用了物理分离和蒸发凝结的方式进行脱水，对环境的危害较小，同时也不会对天然气自身的化学性质造成影响。
第三，天然气脱水撬易于操作和维护，需要的操作人员也相对较少，从而减小了工作成本。
综上所述，天然气脱水撬作为天然气脱水的主要设备之一，在天然气加工过程中发挥着重要的作用。其工作原理简单，处理效果好，操作也相对容易，是天然气行业的重要组成部分。
天然气脱水
天然气脱水的必要性
溶剂吸收法脱水
固体吸附法脱水
第一节 天然气脱水的必要性
天然气脱水的必要性；
天然气脱水方法；
天然气脱水深度。
一、天然气脱水的必要性
水的析出将降低输气量，增加动力消耗 ；
水的存在将加速H2S或CO2对管线和设备的腐蚀；
导致生成水合物，使管线和设备堵塞。
因上述三方面原因，所以有必要对天然气进行脱水处理。
二、天然气脱水方法
低温法脱水；
溶剂吸收法脱水；
固体吸附法脱水；
应用膜分离技术脱水。
三、天然气脱水深度
满足用户的要求；
管输天然气水露点在起点输送压力下，宜比管外环境最低温度低5～7℃；
对天然气凝液回收装置，水露点应低于最低制冷温度5～7℃。
第二节 溶剂吸收脱水
甘醇脱水的基本原理
甘醇的物理性质
三甘醇脱水流程和设备
影响三甘醇脱水效果的参数
三甘醇富液再生方法及工艺参数 一、甘醇脱水的基本原理
甘醇是直链的二元醇，其通用化学式是CnH2n(OH)2。二甘醇(DEG)和三甘醇(TEG)的分子结构如下：
一、甘醇脱水的基本原理
从分子结构看，每个甘醇分子中都有两个羟基（ＯＨ）。羟基在结构上与水相似，可以形成氢键，氢键的特点是能和电负性较大的原子相连，包括同一分子或另一分子中电负性较大的原子，所以甘醇与水能够完全互溶，并表现出很强的吸水性。
甘醇水溶液将天然气中的水蒸气萃取出来形成甘醇稀溶液，使天然气中水汽量大幅度下降。
二、甘醇的物理性质
常用甘醇脱水剂的物理性质如表1所示。在天然气开发初期，脱水采用二甘醇，由于其再生温度的限制，其贫液浓度一般为95％左右，露点降仅约25～30℃。50年代以后，由于三甘醇的贫液浓浓度可达 98～99％，露点降大，逐渐用三甘醇（TEG）代替二甘醇作为吸收剂。
- 1 - 天然气脱水撬工作原理
天然气脱水撬，也称为脱水器，是一种用于将天然气中的水分去除的装置。其工作原理主要包括以下几个步骤：
1. 原料气体进入脱水器内部，经过预处理后进入脱水层。
2. 脱水层内部放置有吸附剂或其他吸附材料，可以将气体中的水分吸附到吸附剂表面。
3. 吸附剂表面吸附的水分在一定温度下脱附，从而形成水蒸气。
4. 水蒸气经过脱水器内部的冷却器，被冷却成液态水。
5. 液态水沉积在脱水器底部的水收集器中，从而达到将天然气中的水分去除的目的。
通过这种工作原理，天然气脱水撬可以有效地去除天然气中的水分，保证天然气的质量和稳定性，从而满足工业生产和生活用气的需要。
天然气脱水工艺流程演示文稿
一、引言
天然气是一种重要的清洁能源，然而，在天然气的生产和运输过程中，常常伴随着大量的水分存在。为了提高天然气的热值和减少管道的腐蚀，需要对天然气进行脱水处理。
二、脱水工艺流程
1.提高压力
天然气从井口出来时的压力一般比较低，需要通过增压设备将其压力提高到一定程度，以便后续步骤的进行。
2.初级脱水
初级脱水是将天然气中的大部分水分去除的工艺步骤。通常采用的方法是使用吸附剂或干燥剂来吸附天然气中的水分。常用的吸附剂有硅胶和分子筛等，常用的干燥剂有石油醚等。天然气经过初级脱水后，水分含量明显降低。
3.残余水分的除去
初级脱水后，天然气中仍然会残留一部分水分。为了进一步降低水分含量，需要使用高效脱水设备进行二次脱水。常用的高效脱水设备有膜分离器和冷凝器等。膜分离器通过半透膜的作用将天然气中的水分分离出来，冷凝器则利用冷凝原理将天然气中的水分冷凝成液体。
4.脱水后处理 脱水后的天然气含有少量的脱水剂残留物和其他杂质。为了提高天然气的纯净度，需要经过一系列的后处理步骤。常用的后处理设备有过滤器和除尘器等。
三、工艺流程的示意图
（在演示文稿中插入一张天然气脱水工艺流程示意图，并进行详细解释）
四、设备介绍
1.增压设备
增压设备用于将天然气的压力提高到一定程度。一般采用的设备有压缩机和泵等。
2.初级脱水设备
初级脱水设备主要是吸附剂和干燥剂。吸附剂常用的有硅胶和分子筛，干燥剂常用的有石油醚等。
3.高效脱水设备
高效脱水设备有膜分离器和冷凝器。膜分离器通过半透膜的作用将水分分离出来，冷凝器通过冷凝原理将水分冷凝成液体。
4.后处理设备
后处理设备有过滤器和除尘器。过滤器用于去除脱水后残留的脱水剂残留物和其他杂质，除尘器用于去除天然气中的颗粒物。
五、总结
