纸板边压强度的推算方法

  • 格式：wps
  • 大小：15.00 KB
  • 文档页数：2

瓦楞纸板的边压强度等于组成纸板各层原纸的横向环压强度之和，对于坑纸，其环压值为原纸环

压强度乘以对应的瓦楞伸长系数。

单瓦楞纸板Es＝(L1+L2+r×F)

双瓦楞纸板Ed＝(L1+L2+L3+r×F+r1×F1)

三瓦楞纸板Et＝(L1+L2+L3+L4+r×F+r1×F1+r2×F2)

式中

L1、L2、L3、L4分别为瓦楞纸板面纸、里纸及中隔纸的环压强度(N/m)；

r、r1、r2表示瓦楞伸长系数（见表二）；

F、F1、F2表示芯纸的环压强度(N/m)；

表二 不同楞型的伸长系数及纸板厚度

楞型A C B E

伸长系数(r) 1.53 1.42 1.40 1.32

纸板厚度5 4 3 1.5

注：1. 不同瓦线设备，即使是同一种楞型，由于其瓦楞辊的尺寸不同，瓦楞伸长系数也存在偏

差，所以纸箱企业在使用表二进行推算时需根据工厂的设备情况对伸长系数进行调整。

2. 双坑、三坑纸板的厚度就是由各单坑厚度简单相加。

举例：

有一款K纸板，用纸配置为230K//已知230K的横向环压强度为2208N/m，的环压为516 N/m ，

的环压为1328 N/m求其边压强度。

题解:

查表得C瓦楞伸长系数为r=1.42

根据公式ES＝(L1+L2+r×F)

＝(2208+1328+1.42 ×516)

＝ 4269 N/m

表三 纸箱抗压强度值修正表

印刷工艺修正（瓦楞板为印刷底材）

印刷工艺 单色印刷 双色及三色印刷 四色套印，满版面实地

抗压强度调整 减6~8%，文字内容越多，印刷面积越大，减幅越大 减10-15%，文字内容越多，

印刷面积越大，减幅越大 四色套印减20%，满版面实地减20%，满版实地加多色减30%

长宽高尺寸及比例

高度及长宽比 长宽比大于2 箱高超过

抗压强度调整 减20% 减8%

开孔方式

开孔方式及位置 纸箱侧唛各加一通气孔两侧唛各一个手挽 两侧唛各一个手挽，正唛一个

手挽

抗压强度调整 减10% 减20% 减30%

模切工艺

模工工艺 平压平啤切 圆压平啤切 圆压圆啤切

抗压强度调整 减5% 减20% 减25%

综合举例

有一款彩盒，其坑型为BE坑；尺寸为510×420×；五层纸的用纸配置为350华丰白板/112VISY

坑纸/125理文B纸/112VISY F纸/175理文A纸；平压平啤切时两侧唛各打一个手挽，已知350华丰W环压为2900N/m、112VISY F纸环压为740N/m、125理文B纸环压为1100N/m、175理文A

环压为1420N/m； 试推测其抗压值。

题解：

根据彩盒尺寸可知周长为，根据坑型可知纸板厚度为，根据坑型和原纸环压可知边压为7425N/m

带入公式p=5.879*ECT*square roof of (D*Z)

P＝5.874×7425N/m×square roof of (1.86×0.0045)

＝5.874×7425N/m× square roof of 0.091m

＝3969N

由于纸箱两侧唛各一个手挽，则实际抗压应减去20%，平压平啤切，抗压减5%，所以纸箱的实

际抗压值应为：

3969×（1-25％）=2977N

合集下载

纸板与纸箱抗压指标

纸板与纸箱抗压指标

纸板与纸箱抗压指标

（箱）纸板是单层纸，瓦楞纸板是由面纸、芯纸、底纸、中夹纸构成的三层或五层或七层纸板

主要参考：/blog/?p=14

（箱）纸板

环压强度(RCT＝Ring Crush Test)

定义: 原纸一项重要性能参数，主要是指箱板纸和瓦楞纸的横向(CD)/纵向(MD)压缩强度，国内常用单位为牛/米（N/m）或千克力/0.152米 (kgf/0.152m)，国际上比较常用单位为磅/6英寸(lbs/6in)。

R=F（N）/152（mm）（实验得到）

在这里顺便担一下事与环压指数(RCT Index)许多人很容易混淆这两个概念，实际上它们是完全不同的，环压强度是一个具体的强度值，环压指数是环压强度与纸的基本克重之间的关系，其单位是牛.米每克(N·m/g). 环压强度(LBS/6IN)与环压指数(N·m/g)的关系是RCT=INDEX(RCT) x 0.152 x weight of paper/9.8

影响：RCT反映了纸的抗压缩强度，根据纸纹的方向不同，分为横向(CD=Corrugated

Direction)和纵向(MD=Machine Direction), 一般来讲横向(CD)方向对我们计算瓦楞纸板的边压强度和选择正确的纸板配纸组合有重要的参考价值，纵向(MD)使用较少。

瓦楞纸板

破裂强度/耐破度(KLB/TLB＝Bursting Strenghth Test）

耐破度测试适用于瓦楞纸板和（箱）纸板

纸板的耐破度P为单位面积上能承受的均匀增大的最大压力。实验时试样破裂的最大压力即为试样的耐破度B（kPa）。为了评价纸板的耐破能力，常用耐破系数X（kPa*g/m2）=B/试样定量G（g/m2）。

瓦楞纸板的耐破度仅与面纸、中夹纸、底纸的耐破度有关+P，瓦楞芯纸的耐破度影响不大，故P=0.95*（P面纸+P中夹纸+P底纸）。

平压强度(Flat Crush Test)

理解记忆公式 瓦楞纸箱抗压强度(BCT)设计

理解记忆公式 瓦楞纸箱抗压强度(BCT)设计

应知应会重点

1 瓦楞纸箱 抗压强度 设计 应知应会

应知：马基（Makee）公式

应会：凯利卡特（K.Q.Kellicutt）公式

重点：凯利卡特简易公式，综合环压强度，环压强度，环压指数，瓦楞纸箱周边长，纸箱最大综合尺寸，堆码强度，抗压强度，耐破度

一、马基（Makee）公式

根据瓦楞纸板的边压强度（纵向）计算瓦楞纸板的抗压强度：

BCT=K×ECT×(H×Z)1/2 (a)

式中：BCT——纸箱的抗压强度（N）

ECT——瓦楞纸板的边压强度（纵向）（N/m）

H——瓦楞纸板的厚度（m）

Z——瓦楞纸箱的周边长：（长＋宽）×2 （m）

K——常数，为5.87

二、凯利卡特（K.Q.Kellicutt）公式

根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。

P=Px×(4aXz/Z)2/3 × Z × J (b)

式中，P——纸箱的抗压强度（N）

Px——瓦楞纸板的综合环压强度（N/cm）

aXz——瓦楞常数

Z——瓦楞纸箱的周边长：（长＋宽）×2 （cm）

J——纸箱常数 应知应会重点

2

其中，瓦楞纸板的综合环压强度计算公式如下：

Px=(ΣRn + ΣCnRmn)/15.2 (c)

式中，Px——瓦楞纸板的综合环压强度（N/cm）

Rn——内外面纸、夹芯纸的环压强度（N）

Rmn——瓦楞芯纸环压强度（N）

Cn——瓦楞的收缩率，即瓦楞芯纸原长度与面纸长度之比。

15.2——测试原纸的环压强度时的试样长度，cm。

对于单瓦楞纸板来说，则有公式（c）得到：

Px=(R1 + R2 + RmCn)/15.2 (d)

对于双对于单瓦楞纸板来说，则有公式（c）得到：

Px=(R1 + R2 + R3 + Rm1Cn1 + Rm2Cn2)/15.2 (d)

如以环压指数（N.m/g)计算Px则：

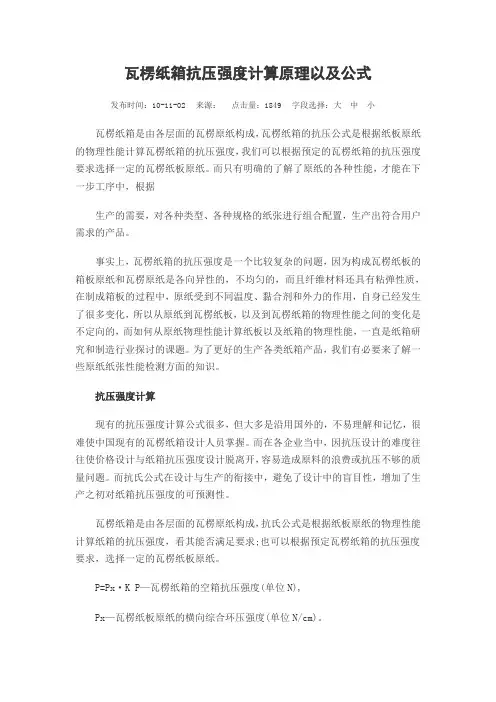

瓦楞纸箱抗压强度计算原理以及公式

瓦楞纸箱抗压强度计算原理以及公式

瓦楞纸箱抗压强度计算原理以及公式

发布时间：10-11-02 来源： 点击量：1849 字段选择：大 中 小

瓦楞纸箱是由各层面的瓦楞原纸构成，瓦楞纸箱的抗压公式是根据纸板原纸的物理性能计算瓦楞纸箱的抗压强度，我们可以根据预定的瓦楞纸箱的抗压强度要求选择一定的瓦楞纸板原纸。而只有明确的了解了原纸的各种性能，才能在下一步工序中，根据

生产的需要，对各种类型、各种规格的纸张进行组合配置，生产出符合用户需求的产品。

事实上，瓦楞纸箱的抗压强度是一个比较复杂的问题，因为构成瓦楞纸板的箱板原纸和瓦楞原纸是各向异性的，不均匀的，而且纤维材料还具有粘弹性质，在制成箱板的过程中，原纸受到不同温度、黏合剂和外力的作用，自身已经发生了很多变化，所以从原纸到瓦楞纸板，以及到瓦楞纸箱的物理性能之间的变化是不定向的，而如何从原纸物理性能计算纸板以及纸箱的物理性能，一直是纸箱研究和制造行业探讨的课题。为了更好的生产各类纸箱产品，我们有必要来了解一些原纸纸张性能检测方面的知识。

抗压强度计算

现有的抗压强度计算公式很多，但大多是沿用国外的，不易理解和记忆，很难使中国现有的瓦楞纸箱设计人员掌握。而在各企业当中，因抗压设计的难度往往使价格设计与纸箱抗压强度设计脱离开，容易造成原料的浪费或抗压不够的质量问题。而抗氏公式在设计与生产的衔接中，避免了设计中的盲目性，增加了生产之初对纸箱抗压强度的可预测性。

瓦楞纸箱是由各层面的瓦楞原纸构成，抗氏公式是根据纸板原纸的物理性能计算纸箱的抗压强度，看其能否满足要求;也可以根据预定瓦楞纸箱的抗压强度要求，选择一定的瓦楞纸板原纸。

P=Px·K P—瓦楞纸箱的空箱抗压强度(单位N),

Px—瓦楞纸板原纸的横向综合环压强度(单位N/cm)。 其中，三层瓦楞纸板原纸的综合环压强度的计算公式为：

Px=(R1+R2+RmC)/15.2

五层瓦楞纸板原纸的综合环压强度的计算公式为：

抗压强度计算公式[精品]

抗压强度计算公式[精品]

凯里卡特（K.Q.Kellicutt）公式

式中 P-瓦楞纸箱抗压强度 （N）；

Pr-单位长度瓦楞纸板原纸的综合环压强度 （N/cm）；

Z-瓦楞纸箱的周长 （cm）；

AXz-瓦楞常数

J-纸箱常数

瓦楞纸板原纸的综合环压强度计算公式如下

式中 Rn-纸板面纸，里纸或夹芯卡纸环压值 （N/0.152m）

Rmn-瓦楞原纸环压值 （N/0.152m）

C-瓦楞原纸的楞缩率

瓦楞纸箱凯里卡特常数表

楞 型 公 制 英 制

AXz J AXz J

A/F 8.36 1.10 8.36 0.59

B/F 5.00 1.27 5.00 0.68

C/F 6.10 1.27 6.10 0.68

AB/F 13.36 1.01 13.36 0.54 （1）

（2） BC/F 11.10 1.08 11.10 0.58

AC/F 14.46 1.02 14.46 0.55

AAA/F 25.08 0.89 25.08 0.48

ABC/F 19.46 0.98 19.46 0.53

凯里卡特简易公式

在公式（1）中

令 (4*AXz/Z)2/3*Z*J =F

则 P=Pr*F （3）

式中 F-凯里卡特简易常数 瓦楞纸箱凯里卡特简易常数F值表

Z（cm） F常数

A/F B/F C/F AB/F BC/F AAA/F ACB/F

70 47.10 38.60 44.00 59.20 56.00 79.40 73.60

80 49.20 40.30 46.00 61.90 58.60 83.00 76.90

90 51.20 41.90 47.90 64.40 60.90 86.30 80.00

100 53.00 43.40 49.60 66.70 63.10 89.40 82.90

110 54.70 44.80 51.20 68.90 65.10 92.30 85.50

120 56.30 46.20 52.70 70.90 67.10 95.00 88.10
