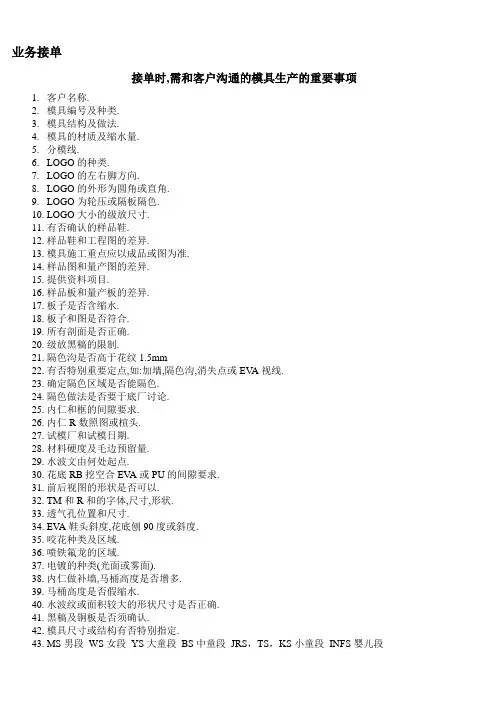

业务接单
接单时,需和客户沟通的模具生产的重要事项
1. 客户名称.
2. 模具编号及种类.
3. 模具结构及做法.
4. 模具的材质及缩水量.
5. 分模线.
6. LOGO的种类.
7. LOGO的左右脚方向.
8. LOGO的外形为圆角或直角.
9. LOGO为轮压或隔板隔色.
10. LOGO大小的级放尺寸.
11. 有否确认的样品鞋.
12. 样品鞋和工程图的差异.
13. 模具施工重点应以成品或图为准.
14. 样品图和量产图的差异.
15. 提供资料项目.
16. 样品板和量产板的差异.
17. 板子是否含缩水.
18. 板子和图是否符合.
19. 所有剖面是否正确.
20. 级放黑稿的限制.
21. 隔色沟是否高于花纹1.5mm
22. 有否特别重要定点,如:加墙,隔色沟,消失点或EVA视线.
23. 确定隔色区域是否能隔色.
24. 隔色做法是否要于底厂讨论.
25. 内仁和框的间隙要求.
26. 内仁R数照图或楦头.
27. 试模厂和试模日期.
28. 材料硬度及毛边预留量.
29. 水波文由何处起点.
30. 花底RB挖空合EVA或PU的间隙要求.
31. 前后视图的形状是否可以.
32. TM和R和的字体,尺寸,形状.
33. 透气孔位置和尺寸.
34. EVA鞋头斜度,花底刨90度或斜度.
35. 咬花种类及区域.
36. 喷铁氟龙的区域.
37. 电镀的种类(光面或雾面).
38. 内仁做补墙,马桶高度是否增多.
39. 马桶高度是否假缩水.
40. 水波纹或面积较大的形状尺寸是否正确.
41. 黑稿及铜板是否须确认.
42. 模具尺寸或结构有否特别指定.
43. MS男段 WS女段 YS大童段 BS中童段 JRS，TS，KS小童段 INFS婴儿段
板子的由来及制板作方法步骤
当我们手中拿着一只带楦头的成品鞋时,首先检查是否规则,有无变形.满意后方可取出鞋内的塑料楦头,并依据制出实板步骤如下:
模具设计小常识
模具设计是指从事企业模具的数字化设计，包括型腔模与冷冲模。
下面是小编整理的模具设计小常识，大家快收藏起来啦。 1、常用塑胶工程材料及收缩率?
ABS:0.5%(超不碎胶)
pc:0.5%(防弹玻璃胶)
PMMa:0.5%：(有机玻璃)
pe:2%聚乙烯
PS:0.5%(聚苯乙稀)
pp:2%(百折软胶)
PA：2%(尼龙)
PVC：2%(聚氯乙烯)
POM:2%(塞钢)
ABS+PC：0.4%
PC+ABS ：0.5%
工程材料： ABS PC PE POM PMMA PP PPO PS PET
2、模具分为那几大系统?
浇注顶出冷却成型排气
3、在做模具设计过程中应注意哪些问题?
(1)壁厚应尽量均匀一致，脱模斜度要足够大。
(2)过渡部分应逐步，圆滑过渡、防止有尖角。
(3)浇口。流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇
口位置，必要时应加冷料井。 (4)模具表面应光洁，粗糙度低(最好低0.8)
(5)排气孔，槽必须足够，以及时排出空气和熔体中的气体。
模板工安全技术操作规程
1、模板支撑不得使用腐朽、扭裂、劈裂的材料。凡锈蚀、变形严重的钢管、门型架及配件均不得使用.
2、支模应按工序进行,模板没有固定前,不得进行下道工序。禁止利用拉杆、支撑攀登上下．
３、支设4米以上的立柱模板，四周必须顶牢,操作时要搭设工作台,不足4米的，可使用马凳操作。支设独立梁、柱模应设临时工作台，不得站在柱模上操作和在梁启模上行走。
4、凡遇到恶劣天气，如大雨、大雾及6级以上的大风,应停止露天高空作业，风力达到5级时，不得进行大块模板、台模等大件模具的露天吊装作业。
3、拆除模板应经施工技术人员同意。操作时应按顺序分段进行,严禁猛撬、硬砸或大面积撬落和拉倒。工完后不得留下松动和悬挂的模板,拆下的模板应及时运送到指定的地点集中堆放。在高空拆模时，作业区周边及进出口应设围栏并加设明显标志和警告牌,严禁非作业人员进入作业区。垂直运输模板和其它材料时,应有统一指挥、统一信号。
4、脚手架的操作层应保持畅通,不得堆放超载的材料。交通过道应有适当高度．工作前应检查脚手架的牢固性和稳定性。
5、在模板支撑系统未钉牢前不得上人,在未安装好的梁底板或平台上不得放重物或行走．
6、登高作业时，连接件（包括钉子）等材料必须放在箱盒内或工具袋里,工具必须装在工具袋中，严禁散放在脚手板上。
７、装拆组合钢模时,上下应有人接应,钢模板及配件应随装随转运,严禁从高处向下抛掷。已松动部位必须拆卸完毕方可停歇，如中途停止拆卸，必须把松动件固定牢固．
钢筋工安全操作规程
１、钢筋搭接长度要标准,绑扎要牢固，搭接、绑扎必须按施工规范进行。 2、多人合抬运钢筋时,起、落、转、停动作必须一致,人工上下传送不得在同一垂直线上。
3、钢材成品、半成品应按规格、品种分别堆放整齐，制作地要平整，工作台要稳固，照明灯具必须加网罩．
4、调直机调直钢材时,手与滚筒应保持一定距离,机器动转中不得高速滚筒,严禁戴手套操作；钢筋调直到末端时,人员必须躲开,以防钢筋甩动伤人.
1/ 7
模具设计常识
模具设计基础：
1、常用塑胶工程材料及收缩率？
ABS:0.5%超不碎胶）
pc:0.5% （防弹玻璃胶）
PM Ma:0.5%:(有机玻璃)
pe:2%聚乙烯
PS:0.5%聚苯乙稀）
pp：2%（百折软胶）
PA：2%( xx)
PVC 2% （聚氯乙烯）
POM:2%(xx)
ABS+PC：0.4%
PC+ABS： 0.5%
工程材料： ABS PC PE POM PMMA
2、模具分为那几大系统？
浇注T顶出T冷却7成型T排气
3、在做模具设计过程中应注意哪些问题？
1）壁厚应尽量均匀一致，脱模斜度要足够大。 PP PPO PS PET
2）过渡部分应逐步，圆滑过渡、防止有尖角。 2/ 7
（3）浇口。流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇口位 置，必要时应加冷料井。
4）模具表面应光洁，粗糙度低（最好低 0.8）
5）排气孔，槽必须足够，以及时排出空气和熔体中的气体。
（6）除PET外，壁厚不要太薄，一般不得小于 1mm.
4、塑胶件常出现的瘕疵？
缺胶7披风7气泡7缩水T熔接痕T黑点7条纹T翘起7分层7脱皮
5、常用的塑胶模具钢材？
45#S50c 718738718H
738HP2023168407H13
NAK80NAK55S136S136H SKD61
6、高镜面抛光用哪种纲材？
7、模架有那些结构？
面板7A板7B板7方铁7导柱7顶针板7顶针固定板7底板
8、分型面的基本形式有哪些？
平直 7倾斜7曲面7垂直7弧面
9、在UGxx如何相互隐藏?
ctrL+B 或 ctrL+shift+B
10、模具加工机械设备有哪些?
电脑锣 7车床7铣床7磨床 7钻床 常用高硬热处理钢材，例如： SKD61、8407、S136 3/ 7
11、什么是2D,什么是3D?
D的英文是：Dimension（线度、维）的字头，2D是指二维平面，3D是指三维 空间，在模具部分，2D通常是指平面图即CAD图，3D通常指立体图。
