IPsec+DDNS典型配置

IPSEC VPN 点到多点配置

ipsecvpn点到多点配置

总部是一个静态IP地址，分支是一个动态拨号。获取的IP地址不稳定。构建IPSec

VPN

总部usg-1配置

[usg-1]firewallzonetrust[usg-1-zone-trust]addintg0/0/0[usg-1-zone-trust]退出[usg-1]FirewallZoneUntrust

[usg-1-zone-untrust]addintg0/0/1[usg-1-zone-untrust]quit

[usg-1]iproute-0。0.0.00.0.0.011.0.0.1[usg-1]intg0/0/1

[usg-1-gigabitethernet0/0/1]ipadd11.0.0.224[usg-1-gigabitethernet0/0/1]intg0/0/0

[usg-1-gigabitethernet0/0/0]iPad192。168.10.124[usg-1-gigabitethernet0/0/0]退出

------------------------阶段一----------------------------[usg-1]ikeproposal1//配置一个安全提议

[usg-1-ike-proposal-1]身份验证方法预共享

//配置ike认证方式为预共享密钥

[usg-1-ike-proposal-1]认证算法1

//配置ike认证算法为sha1

[usg-1-ike-proposal-1]integrity-algorithmaes-xcbc-96

//配置ike完整性算法

[usg-1-ike-proposal-1]dhgroup2

//配置ike密钥协商dh组

IPsecVPN配置教程

IPsecVPN配置教程

在项目中遇到一个关于IPsecVPN的问题，这种场景并不是很常见。翻了一下，找到之前做过的测试数据，店铺分享一下。也考考大家，看看有没有人能想到更好的解决方案(当然是有替代方案的，可以自行测试一下)。

以下图为例，R1及OR是站点1的设备，OR是站点1的出口路由器;R2是站点2的出口路由器。1.1.1.0/24及2.2.2.0/24分别用于模拟站点1和站点2的内网。R2的FE0/0直接连接Internet公网，使用的IP地址为200.2.2.2/24，其默认网关为200.2.2.1。而站点1则比较特殊，出于节省公网IP地址的目的'，R1与出口路由器OR之间的互连链路采用私有IP地址段(10.1.1.0/24)。OR一个接口与R1对接，另一侧的接口则连接着Internet。

现在站点1也额外申请到一个公网IP地址，200.1.1.1/32。要求在站点1与站点2之间建立IPsecVPN隧道，而且需在R1与R2上完成(可能OR路由器不支持IPSecVPN)。最终的需求是1.1.1.0/24与2.2.2.0/24要能够安全地互访。这里演示的方法是在R1上配置Loopback0接口，把公网地址放在这个接口上，然后R1(使用该公网地址)与R2建立IPsec隧道。这么做的一个好处是，OR没有NAT的压力。当然即使是这个原因，我们演示的场景依然是挺奇葩的，不是么。另一个方案是，OR部署Static NAT，将公网地址200.1.1.1映射到10.1.1.1，然后依然是在R1与R2上部署IPsec VPN，这种场景到是很常见，可自行测试。

【IPsecVPN】关于IPsecVPN的一个非常规场景

R1的配置如下：

#完成接口IP地址的配置：

interface Loopback0

ip address 200.1.1.1 255.255.255.255 #将公司申请到的公网地址配置在Loopback0接口

ASA防火墙IPSECVPN配置

一.IPSECVPN(itetoite)

第一步：在外部接口启用IKE协商cryptoikev1enableoutide

第二步：配置ikev1协商策略

Ikev1策略两边要一致，可设置多个策略模板，只要其中一个和对方匹配即可

cryptoikev1policy5//启用并创建一个ikev1策略，并指定优先级为5

authenticationpre-hare//配置认证方式为预共享密钥

第三步：配置需要加密的数据流

10.30.0.0为本地内网地址，172.17.0.0为对方内网地址

acce-litipec-vpne某tendedpermitip10.30.0.0255.255.0.0172.17.0.0255.255.0.0

第四步：设置到对方私网地址的路由

配置静态路由指向outide接口,某.某.某.某为ASA防火墙outide接口地址,172.17.0.0为对方内网地址

routeoutide172.17.0.0255.255.0.0某.某.某.某

第五步：配置ipec的数据转换格式集

cryptoipecikev1tranform-etE7_AWS_tran(自定义名)ep-3deep-ha-hmac

第六步：建立加密静态映射图 cryptomapE7_to_AWS10matchaddreipec-vpn//配置哪些数据流会启用IPSEC加密

cryptomapE7_to_AWS10etpeer某.某.某.某//指定对端地址，某.某.某.某为对端VPN公网地址

cryptomapE7_to_AWS10etikev1tranform-etE7_AWS_tran//建立加密静

态映射图，加密格式引用数据转换格式集my_tran（两边要一致）

第七步：将加密静态映射图应用于外网接口cryptomapE7_to_AWSinterfaceoutide

第八步：建立IPSECVPN隧道组

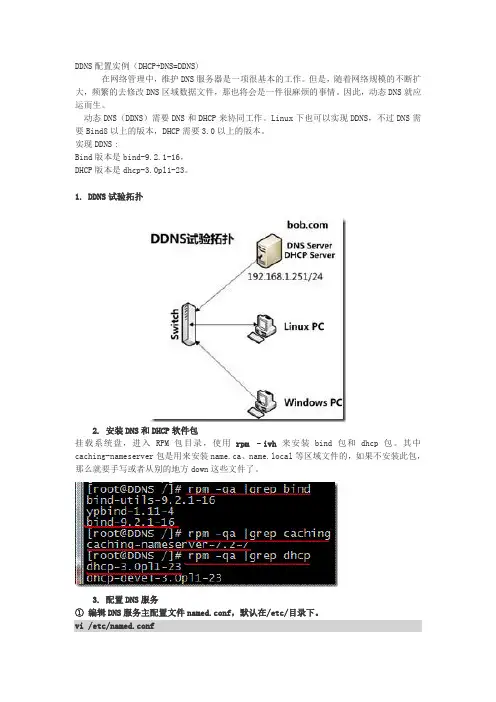

DDNS配置实例（DHCP+DNS=DDNS)

在网络管理中，维护DNS服务器是一项很基本的工作。但是，随着网络规模的不断扩大，频繁的去修改DNS区域数据文件，那也将会是一件很麻烦的事情。因此，动态DNS就应运而生。

动态DNS（DDNS）需要DNS和DHCP来协同工作。Linux下也可以实现DDNS，不过DNS需要Bind8以上的版本，DHCP需要3.0以上的版本。

实现DDNS：

Bind版本是bind-9.2.1-16，

DHCP版本是dhcp-3.0pl1-23。

1. DDNS试验拓扑

2. 安装DNS和DHCP软件包

挂载系统盘，进入RPM包目录，使用rpm –ivh来安装bind包和dhcp包。其中caching-nameserver包是用来安装name.ca、name.local等区域文件的，如果不安装此包，那么就要手写或者从别的地方down这些文件了。

3. 配置DNS服务

① 编辑DNS服务主配置文件named.conf，默认在/etc/目录下。

vi /etc/named.conf

options {

directory "/var/named";

};

zone "." IN {

type hint;

file "named.ca";

};

zone "localhost" IN {

type master;

file "localhost.zone";

allow-update { none; };

};

zone "0.0.127.in-addr.arpa" IN {

type master;

file "named.local";

allow-update { none; };
