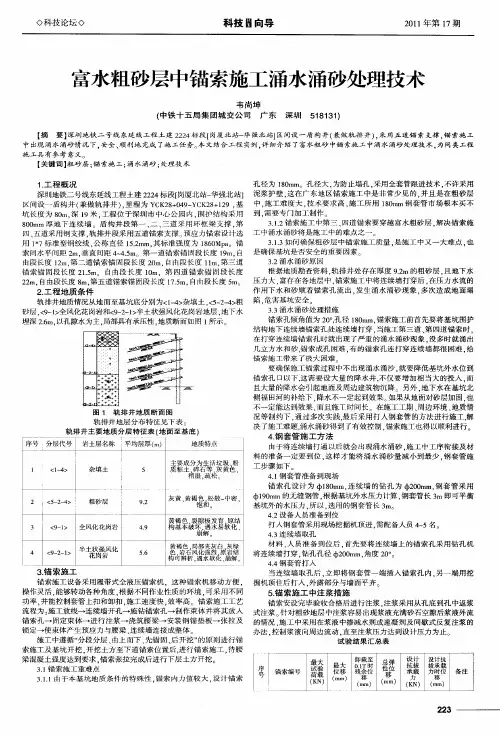

◇科技论坛◇ 科技疆向导 ２０１１年第ｌ７期 富水粗砂层中锚索施工涌水涌砂处理技术 韦尚坤 （中铁十五局集团城交公司 广东深期Ｉ ５１８１３１） 【摘要】深圳地铁二号线东延线工程土建２２２４标段［岗厦北站～华强北站］区间设一盾构井（兼做轨排井），采用五道锚索支撑，锚索施工 中出现涌水涌砂情况下，安全、顺利地完成了施工任务。本文结合工程实例，详细介绍了富水粗砂中锚索施工中涌水涌砂处理技术，为同类工程 ＆．ｘ－Ａ－．有参考意义。 【关键词】粗砂层；锚索施工；涌水涌砂；处理技术 １．工程概况 深圳地铁二号线东延线工程土建２２２４标段［岗厦北站～华强北站］ 区间设一盾构井（兼做轨排井）．里程为ＹＣＫ２８＋０４９～ＹＣＫ２８＋１２９，基 坑长度为８０ｍ，深ｌ９米．工程位于深圳市中心公园内，嗣护结构采用 ８００ｍｍ厚地下连续墙。盾构井段第一、二、三道采用环框梁支撑，第 四、五道采用钢支撑．轨排井段采用五道锚索支撑。预应力锚索没计选 用１ ７标准型钢绞线．公称直径１５．２ｍｍ．其标准强度为１８６０Ｍｐａ。锚 索间水平间距２ｍ．垂直间距４～４．５ｍ。第一道锚索锚阎段长度１ ９ｍ，自 由段长度１２ｍ．第二道锚索锚固段长度２０ｍ．自南段长度１ｌｍ，第三道 锚索锚固段长度２１．５ｍ．自由段长度１０ｍ．第四道锚索锚固段长度 ２２ｍ．自由段长度８ｍ．第五道锚索锚固段长度１７．５ｍ，白ｆ｝ｊ段长度５ｍ。 ２．工程地质条件 轨排井地质情况从地面至基坑底分别为＜１－４＞杂填土．＜５—２＿＿４＞粗 砂层．＜９—１＞全风化花岗岩和＜９—２—１＞半土状强风化花岗岩地层．地下水 埋深２．６ｍ，以孔隙水为主，局部具有承雁眭，地质断面如图１所示。 甥黪 ＋ 掣 黪 ＋ Ｊ 图１轨排井地质断面图 轨排井地层分布特征见下表： 轨排井主要地质分层特征表（地面至基底） 序号 分层代号 岩土层名称 平均层厚（ｍ） 地质特点 主要成分为生活垃圾、粉 ｌ ＜１—４＞ 杂填土 ５ 质粘土．碎石等．灰黄色， 稍湿．疏松 ２ ＜５－２－４＞ 粗砂层 ９．２ 灰黄饱和 鲁 散～中密， 黄褐色．裂隙极发育．原结 ３ ＜９－１＞ 全风化花岗岩 ４．９ 构基本破坏．遇水易软化、 朋肼 半土状强风化 黄褐色．局部夹灰白、灰绿 ４ ＜９－２－１＞ 花岗岩 ５．６ 色．岩石风化强烈．原岩结 构可辨析．遇水软化、崩解。 ３．锚索施工 锚索施工设备采用履带式全液压锚索机．这种锚索机移动方便， 操作灵活．能够转动各种角度．根据不同作业性质的环境．可采用不同 功率．并能控制套管上扣和卸扣，施工速度快，效率高。锚索施工工艺 流程为：施工放线一连续墙开孔一施钻锚索孔一制作束体并将其放人 锚索孑Ｌ一固定束体一进行注浆一浇筑腰梁一安装钢锚垫板一张拉及 锁定一使束体产生预应力与腰梁、连续墙连接成整体。 施工中遵循“分段分层、由上而下、先锚固、后开挖”的原则进行锚 索施工及基坑开挖．开挖土方至下道锚索位置后，进行锚索施工．待腰 梁混凝土强度达到要求．锚索张拉完成后进行下层土方开挖。 ３．１锚索施工重难点 ３．１．１由于本基坑地质条件的特殊性．锚索内力值较大，没计锚索 孔径为１ ８０ｍｍ。孑Ｌ径大，为防止塌孔，采用全套管跟进技术，不许采用 泥浆护壁．这在广东地区锚索施工中是非常少见的．并且是在粗砂层 中．施工难度大．技术要求高．施工所用１ ８０ｒａｍ钢套管市场根本买不 到．需要专门加］．制作 ３．１．２锚索施工中第三、四道锚索要穿越富水粗砂层．解决锚索施 工中涌水涌砂将是施工中的难点之一 ３．１．３如何确保粗砂层中锚索施工质量．是施工中又一大难点．也 是确保基坑是否安全的重要因素 ３．２涌水涌砂原因 根据地质勘查资料．轨排井处存在厚度９．２ｍ的粗砂层．且地下水 压力大．富存在各地层中，锚索施工中将连续墙打穿后，在压力水流的 作用下水和砂顺着锚索孔流出．发生涌水涌砂现象．多次造成地面塌 陷．危害基坑安全 ３．３涌水涌砂处理措施 锚索孔倾角值为２Ｏ。．孔径１８０ｍｍ．锚索施工前首先要将基坑围护 结构地下连续墙锚索孔处连续墙打穿．当施工第三道、第四道锚索时， 在打穿连续墙锚索孔时就出现了严重的涌水涌砂现象．没多时就涌出 几立方水和砂，锚索成孔困难，有的锚索孑Ｌ连打穿连续墙都很困难．给 锚索施工带来了极大困难 要确保施工锚索过程中不出现涌水涌沙．就要降低基坑外水位到 锚索孑Ｌ口以下，这需要设大量的降水井，不仅要增加相当大的投入．而 且大量的降水会引起地面及周边建筑物沉降 另外．地下水在基坑北 侧福田河的补给下，降水不一定起到效果。如果从地面对砂层加固，也 不一定能达到效果，而且施Ｔ时间长。在施工工期、周边环境、地质情 况等制约下，通过多次实践，最后采用打人钢套管的方法进行施工懈 决了施工难题，涌水涌砂得到了有效控制．锚索施工也得以顺利进行 ４．钢套管施工方法 由于将连续墙打通以后就会出现涌水涌砂．施工中工序衔接及材 料的准备一定要到位．这样才能将涌水涌砂量减小到最少．钢套管施 工步骤如下 ４．１钢套管准备到现场 锚索孔设计为 １８０ｒａｍ，连续墙的钻孔为ｑｂ２００ｍｍ，钢套管采用 ｑｂｌ９０ｍｍ的无缝钢管．根据基坑外水压力计算．钢套管长３ｍ即可平衡 基坑外的水压力．所以．选用的钢套管长３ｍ ４．２设备人员准备到位 打入钢套管采用现场挖掘机顶进．需配备人员４～５名 ４．３连续墙取孑Ｌ 材料、人员准备到位后，首先要将连续墙上的锚索孔采用钻孔机 将连续墙打穿，钻孔孔径ｑｂ２００ｍｍ．角度２Ｏ。。 ４．４钢套管打人 当连续墙取孔后．立即将钢套管一端插入锚索孔内．另一端用挖 掘机顶住后打入．外露部分与墙面平齐 ５．锚索施工中注浆措施 锚索安设完毕验收合格后进行注浆．注浆采用从孔底到孔中返浆 式注浆 针对粗砂地层中注浆容易出现浆液充满砂石空隙后浆液外流 的情况．施工中采用在浆液中掺减水剂或速凝剂及间歇式反复注浆的 办法．控制浆液向周边流动，直至注浆压力达到设计压力为止。 试验结果汇总表 序 号 卸载至 总弹 设计 设计抗 最大 最大 ０．１Ｔ时 性位 抗拔 拔承载 试验 备注 锚索编号 位移 残余位 承载 力时位 荷载 移 （ＫＮ） （ｍｍ） 移 力 移 （１ｆｌｌｍ） （ｍｍ） （ｍｍ１ （ＫＮ）
