三相电路实验报告
三相电路实验报告
引言：
电力是现代社会不可或缺的能源之一，而三相电路作为电力传输和供应的重要方式，具有高效、稳定的特点，被广泛应用于工业和家庭用电。本实验旨在通过搭建三相电路并进行相关测量，深入了解三相电路的原理和特性。
一、实验目的
本实验的主要目的是通过实际操作，掌握三相电路的搭建方法，熟悉三相电路的测量方法，理解三相电路的特性以及相电压和线电压之间的关系。
二、实验仪器与材料
1. 三相交流电源
2. 电压表
3. 电流表
4. 电阻箱
5. 实验导线
三、实验步骤
1. 搭建三相电路
首先，将三相交流电源与电压表、电流表以及电阻箱连接起来。确保连接正确无误后，打开电源，使电流通过电路。
2. 测量相电压和线电压
使用电压表分别测量三相电路中的相电压和线电压。记录下每个相电压和线电压的数值。 3. 测量电流
使用电流表测量三相电路中的电流。记录下电流的数值。
4. 计算功率和功率因数
根据测得的电压和电流数值，计算三相电路中的功率和功率因数。功率可以通过电压和电流的乘积得出，功率因数可以通过功率除以视在功率得出。
五、实验结果与分析
根据实验测量所得的数据，我们可以得出以下结论：
1. 相电压和线电压之间的关系
在三相电路中，相电压和线电压之间的关系是根号3。也就是说，线电压是相电压的根号3倍。
2. 三相电路的功率和功率因数
三相电路的功率可以通过电压和电流的乘积得出，而功率因数可以通过功率除以视在功率得出。功率因数是衡量电路效率的重要指标，它的数值越接近1，表示电路的效率越高。
六、实验总结
通过本次实验，我们深入了解了三相电路的原理和特性。我们学会了搭建三相电路的方法，并掌握了测量相电压、线电压和电流的技巧。同时，我们还了解到了相电压和线电压之间的关系以及功率和功率因数的计算方法。
三相电路作为一种高效、稳定的电力传输和供应方式，在工业和家庭用电中有着广泛的应用。通过深入学习和实践，我们可以更好地理解和应用三相电路，为电力传输和供应提供更可靠、高效的解决方案。
教 学 设 计
授课班级 17机电 授课日期 11.19-11.25 4课时
课 型 新授课 教具、资料 教材、教案、PPT
课 题 三相异步电动机正反转启动能耗制动控制电路的安装与接线
教 学
目 标
要 求
知识
与
技能 对接触器正、反转联锁控制线路的安装接线，掌握根据电路图安装接线的方法。
过程
与
方法 讲解法、多媒体PPT。
情感
态度
价值观 培养学生对电工的兴趣，探索未知指示的渴望。
教材
分析
重点 三相异步电机正、反转的工作原理
难点 三相异步电机正、反转的工作原理
关键 三相异步电机正、反转的工作原理
板
书
设
计
1、根据控制要求设计电路、并连线。
2、绘制电路原理图。
3、根据故障现象分析故障点。
4.时间继电器，根据延时特点，可分为（通电延时动作型）和（断电延时动作型）两种。
课 后
小 结
采用教师提问方式，学生发言总结方式，可以充分发挥学习积极性。
教 学 过 程
教 学
环 节 教师讲授、指导（主导）内容 学生学习、
操作（主体）活动 时间
分配
一、
二、
组织教学 (师生问候)
新授知识
新课引入
一、实验目的
1、通过对接触器正、反转联锁控制线路的安装接线，掌握根据原理图安装接线的方法；
2、掌握三相异步电机正、反转的工作原理
二、实验步骤
电路图 师生问好
三、
作业设计：
用三个按钮控制一台电动机的启动停止，当按下绿色按钮时电动机正传，按下红色按钮时电动机停止。再按下黑色按钮时电动机反转，按下红色按钮时电动机停止。
布置作业
完成习题册
布置作业

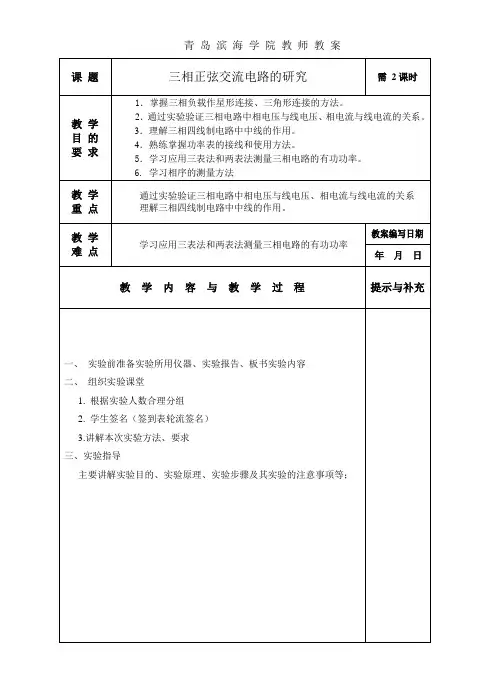

青 岛 滨 海 学 院 教 师 教 案
课 题 三相正弦交流电路的研究 需 2课时
教 学
目 的
要 求 1．掌握三相负载作星形连接、三角形连接的方法。
2．通过实验验证三相电路中相电压与线电压、相电流与线电流的关系。
3．理解三相四线制电路中中线的作用。
4．熟练掌握功率表的接线和使用方法。
5．学习应用三表法和两表法测量三相电路的有功功率。
6. 学习相序的测量方法
教 学
重 点 通过实验验证三相电路中相电压与线电压、相电流与线电流的关系
理解三相四线制电路中中线的作用。
教 学
难 点 学习应用三表法和两表法测量三相电路的有功功率 教案编写日期
年 月 日
教 学 内 容 与 教 学 过 程 提示与补充
一、 实验前准备实验所用仪器、实验报告、板书实验内容
二、 组织实验课堂
1. 根据实验人数合理分组
2. 学生签名（签到表轮流签名）
3.讲解本次实验方法、要求
三、实验指导
主要讲解实验目的、实验原理、实验步骤及其实验的注意事项等；
青 岛 滨 海 学 院 教 师 教 案
四、实验原理
基本实验任务
1．三相电源：星形联接的三相四线制电源的线电压和相电压都是对称的，其大小关系为PL3UU，通常三相电源的电压值是指线电压的有效值。
2．三相负载的联接：三相负载有星形和三角形两种联接方式。星形联接时，根据需要可以联接成三相三线制或三相四线制；三角形联接时只能用三相三线制供电。在电力供电系统中，电源一般均为对称，负载有对称负载和不对称负载两种情况。
(1) 三相负载的星形联接：带中线时，不论负载是否对称，总满足以下关系：
3LPUU，PLII
无中线时，只有对称负载上述关系才成立。若不对称负载又无中线时，上述电压关系不成立，即：每相负载上的负载相电压不对称，因此负载做星形连接时中线不能任意断开。
(2) 三相负载的三角形联接：负载作三角形联接时，不论负载是否对称，总满足UL=UP。负载对称时电路中的电流满足PL3II；负载不对称时，上述电流关系不成立。
《三相交流电路》实验报告
实验目的：
1.理解三相交流电路的基本原理；
2.学会使用示波器、电压表和电流表测量三相交流电路的参数；
3.研究三相电路的功率特性，了解三相电路的平衡性和负载均衡。
实验仪器：
1.三台变压器；
2.三台电阻；
3.三相交流电压源；
4.示波器；
5.电压表和电流表。
实验原理：
三相交流电路由三相交流电源、三相负载和三相变压器组成。三相交流电源通常输出三相对称正弦波电压，每个相位之间相差120度。负载通常是三个独立的电阻，用于消耗电能。
实验步骤：
1.搭建三相交流电路。将三台变压器连接至三相交流电源，将三个电阻按顺序连接至三台变压器的绕组。在负载的输入、输出端分别连接电压表和电流表。
2.调节三台变压器的变比，使各个电阻上产生相同大小的电压。 3.打开示波器，将电压表和电流表分别连接至示波器的通道，观察波形和参数。
4.测量三个电阻上的电压和电流，并计算平均功率和功率因数。
5.拔插负载电阻，观察电路的负载均衡情况。
实验结果与分析：
1.测量三个电阻上的电压和电流，并计算平均功率和功率因数。根据实验数据计算出以下结果：
电阻1电压：220V，电流：2A，功率因数：0.9，平均功率：440W；
电阻2电压：220V，电流：2.2A，功率因数：0.85，平均功率：484W；
电阻3电压：220V，电流：1.8A，功率因数：0.95，平均功率：396W。
2.观察示波器上的波形，可以看到三个电阻上的电压波形相同，相位差为120度，符合三相电源的输出特点。
3.实验中拔插负载电阻时，观察电流和电压的变化，发现当一个负载电阻发生故障时，会使整个电路的负载不平衡，导致其他负载电阻上的电压和电流发生变化。
实验结论：
通过本次实验，我们对三相交流电路的基本原理有了更深入的理解。实验中使用示波器、电压表和电流表测量了三相电路的参数，研究了三相电路的负载均衡性和功率特性。实验结果表明，三相交流电路中三个电阻上的电压和电流相同，相位差为120度，符合三相电源的输出特点。实验中还发现，当一个负载电阻发生故障时，会使整个电路的负载不平衡，导致其他负载电阻上的电压和电流发生变化。这些实验结果和观察结果都与三相电路的基本原理相符，验证了实验的准确性。
