扫描图矢量化作业方法与流程

1 已有资料

1.1 资料

1:10000地形图扫描件，tif格式，未纠正。下面以“H-50-137-(60).tif”为例。

1.2 矢量化结果

对扫描图上的林地进行矢量化。每幅图生成点、线、图廓3个shp格式的矢量图层。

2 作业方法

1. 对tif图进行纠正，纠正到北京54平面坐标。

2. 创建shp格式的图层，矢量化出：林地的范围线、林地的权属点并赋属性、内图廓线。

纠图方法：

1:10000图上按整公里数标注有网格线，可得到图幅中网格线的交点坐标，坐标是整公里数。

如上图，红色交点的坐标是（39421000,3099000）。同理，找到图幅最外侧的4个交点，进行纠正。

3 作业流程

3.1.1 准备数据

拷贝一幅tif图，以“H-50-137-(60).tif”为例，以图名新建文件夹，如“H-50-137-(60)”

3.1.2 纠图

1. 打开Arcmap

2. 在Arcmap中，添加tif图

选择yes

选择ok

工具栏右键，打开纠图工具

选择

在纠图的目标点上刺点，在附近再刺一个

然后，打开点列表，如图点击红圈

弹出下图

修改xMap，Ymap到如下图

同理做完其他角点，如下图

纠正，如下，点击进行纠正，

查看纠正误差，正常应该在10以内。

最后，判断图是否纠正。如下图，图上横坐标是公里数，状态栏是米数；纵坐标同理。如果两项都基本一致，即已经正确纠正，可以矢量化，否则，需要重新纠图。

3.1.3 矢量化

1. 创建图层。点击下图红色

弹出下图

定位到自己建立的放tif图的文件夹，如下图

右键空白处

选择shapefile，进行创建。分别创建点、线、图廓3个shp格式的矢量图层，对应来做林地的范围线、林地的权属点并赋属性、内图廓线。

2. 注意，命名规则：图幅号+“-point”

3. 点图层创建一个属性字段，Field Name为“BM”，Data Type为“text”

然后，把这3个图层添加到ArcMap中，保存mxd文件到数据文件夹中，命名用图幅号，如下图。

3.1.3.1 矢量化注意事项

1. 先在tk线图层画4条内图廓线，边界上的线捕捉到图廓面上，便于以后做接边

2. 线要捕捉到边界、闭合。如下图，都打勾

3. 林地地块的线条，必须封闭，即上条的捕捉的利用、以及画图时注意，如果不符合拓扑关系的要求，就需要返回重改。

4. 点只要在地块内即可，必须填写代码这项属性（即分母）

5. 相邻的、代码相同的地块圈成一个地块，画一个点，标注权属到DM字段。

6. 随时存盘，即

3.1.4 拓扑检查

3.1.5 接边

3.1.6 矢量化成果图统一转换为MapGis格式

3.1.6.1 数据库数据

1. ArcGIS MDB格式

a) FME批量转换成MIF格式

b) MapGIS中，批量转换MIF数据，成为MAPGIS格式

c)

2. SuperMap SDB格式

a) 导出MIF格式

b) MapGIS中，批量转换MIF数据，成为MAPGIS格式

3. 其他格式

7. 最终提交整个文件夹

合集下载

ArcGIS栅格数据与矢量数据的转换

ArcGIS栅格数据与矢量数据的转换

ArcGIS栅格数据与矢量数据的转换

引言概述：

ArcGIS是一款常用的地理信息系统软件，它支持栅格数据和矢量数据的处理与分析。栅格数据是以像素为单位的网格数据，适合于表达连续性数据，如遥感影像；而矢量数据则由点、线、面等几何要素构成，适合于表达离散性数据，如地理要素的位置和属性。本文将详细介绍ArcGIS中栅格数据与矢量数据之间的转换方法和步骤。

一、栅格数据转矢量数据的方法和步骤：

1.1 矢量化栅格数据：将栅格数据转换为矢量数据是实现栅格数据与矢量数据之间转换的一种常用方法。具体步骤如下：

1.1.1 创建矢量要素类：在ArcGIS中，首先需要创建一个新的矢量要素类来存储转换后的矢量数据。

1.1.2 栅格转矢量：选择栅格数据，在ArcGIS的工具栏中选择“Conversion

Tools”>“From Raster”>“Raster to Polygon”，然后按照提示设置参数，将栅格数据转换为矢量数据。

1.1.3 数据编辑：对转换后的矢量数据进行编辑，包括删除不必要的要素、修改属性等。

1.2 栅格数据提取矢量要素：除了将整个栅格数据转换为矢量数据外，还可以根据需要提取栅格数据中的特定矢量要素。具体步骤如下：

1.2.1 栅格转点：选择栅格数据，在ArcGIS的工具栏中选择“Conversion

Tools”>“From Raster”>“Raster to Point”，然后按照提示设置参数，将栅格数据转换为点要素。 1.2.2 点要素转线或者面：对转换后的点要素进行进一步处理，可以选择将点要素连接成线或者面，形成更复杂的矢量要素。

1.2.3 数据编辑：对提取后的矢量要素进行编辑，包括删除不必要的要素、修改属性等。

1.3 栅格数据转矢量属性：除了转换栅格数据的几何形状外，还可以将栅格数据中的属性信息转换为矢量数据的属性。具体步骤如下：

1.3.1 栅格属性导出：选择栅格数据，在ArcGIS的工具栏中选择“Conversion

arcgis数据处理

arcgis数据处理

arccgis

naruto

2020/4/29

第一章 软件的安装和课程设置

软件安装设置 • 自定义——扩展模块，全部打钩；

• 地理处理——地理处理选项——后台处理，勾选掉；

• 将arctoolbox拖动到左侧内容列表处，这样二者可以随意切换；

• 在菜单栏右侧点击右键，可将编辑器添加到常用的位置；

课程介绍

• 数据的获取

• 数据的处理

• 地形因子的提取

• 水文分析

• 地图可视化

• 操作技巧

第二章 数据的获取

2-1 栅格数据的获取（DEM）

• 地理空间数据云，是个网站；

• 迅雷批量下载，使用通配符；

2-2 矢量数据的获取

1. 矢量数据包括点线面三个；

2. 常用的是线、面之间的互转；

3. 也可以将一个图层的内容进行部分保存，以点文件为例；

2-3 地图的地理配准

1. 鼠标右击菜单栏下方空白处，选择：地理配准——添加控制点；

2. 在控制点上右击：输入x和y； 3. 点击：查看链接表，显示已插入的控制点；

4. 配准完毕后，点击：更新地理配准；

2-4 地图的矢量化

1. 打开栅格图形或者矢量图，双击即可；

2. 打开图片格式，不要双击；

3. 矢量化的流程：加载位置—开始编辑—创建要素—选择想要矢量化的图层—保存编辑内容；

2-5 地图的自动矢量化

1. 双击图片，把3个图层都添加；

2. 一般而言，第2个图层的区分度最高；

3. 新建shapefile文件，折线；

4. arcscan-开始编辑；

5. 在图片图层上右击，属性，符号系统，已分类，是，分类，类别，2类；

6. 调整左侧直方图位置，使线条最清晰；

7. 矢量化追踪，单击线条某个位置，隔段距离接着单击；保存编辑内容；

2-6 利用google earth获取矢量数据

1. google earth，选择“添加路径”，划定范围之后，即可导出。“将位置另存为”，保存kml/kmz。 2. 搜索“kml转图层”，选择导出的路径；

用ARCGIS对地图配准

用ARCGIS对地图配准

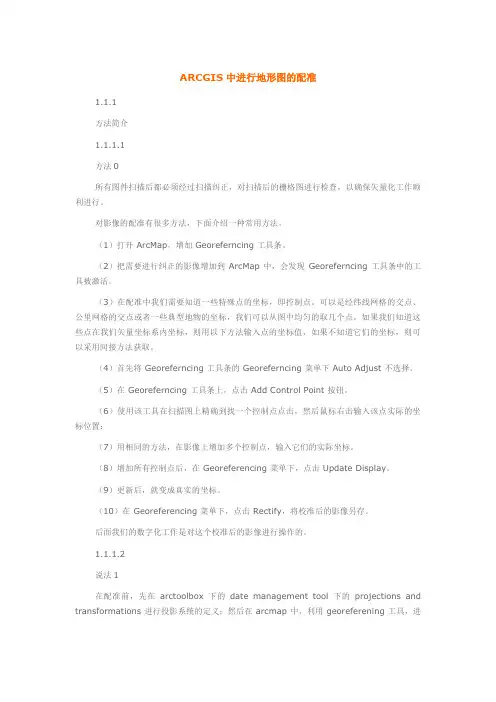

ARCGIS中进行地形图的配准
