一、实验目的与要求1.利用影像配准(Georeferencing)工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
二、实验准备数据：江苏省连云港市地形图--mapoflyg.Tif 点号经纬度文件--location.txt软件准备：ArcGIS Desktop ---ArcMap三、实验内容与主要过程第1步地形图的配准－加载数据和影像配准工具打开ArcMap，右键单击空白工具栏处，添加“georeferncing”（影像配准）工具栏。
单击工具栏上的“add data”（增加数据）图标，选择需要进行配准的影像—mapoflyg.Tif后单击“add”。
在弹出的对话框中选择“no”即可，此时“影像配准”工具栏中的工具被激活。
单击“georeferncing”工具栏的下拉菜单，将“auto just”左侧的勾去掉。
第2步输入控制点在”影像配准”工具栏上，点击“添加控制点”按钮。
使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：用相同的方法，在影像上增加多个控制点（大于7 个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
增加所有控制点，并检查均方差（RMS）后，在“georeferncing”（影像配准）菜单下，点击“up date georeferncing”后再单击“fit display”。
执行菜单命令”rectify”，打开“save as ”（另存为）对话框。
设置相应的属性，完成后单击“save”（保存）按钮。
注意：在“format”一栏的下拉列表框中选择“TIFF”。
第三步编辑器的使用（点要素、线要素、多边形要素的数字化）（1）单击工具栏上的“arccrtalog”图标打开如下图所示的对话框。
在左侧的树型区域中选择文件夹后在右边的空白区域右键单击，选择“new”\“shapefile”命令。
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing) 工具进行地形图的地理配准的方法及步骤。
2、掌握 ArcMap 中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――（昆明市旅行休闲地图（）、Garmin手持GPS野外收集数据（））——选做数据软件准备：ArcGIS ， ArcCatalog三、实验内容依据地形图坐标配准地形图，如图 1 所示。
图 1 配准结果四、实验步骤第 1 步地形图的配准－加载数据和影像配准工具全部图件扫描后都一定经过扫描配准，对扫描后的栅格图进行检查，以保证矢量化工作顺利进行。
翻开 ArcMap ，增添“影像配准”工具栏。
把需要进行配准的影像—增添到 ArcMap 中，会发现“影像配准”工具栏中的工具被激活。
第 2 步输入控制点在配准中我们需要知道一些特别点的坐标。
经过读图，我们能够获得一些控件点――公里网格的交点，我们能够从图中平均的取几个点。
一般在实质中，这些点应当能够平均散布。
在”影像配准”工具栏上，点击“增添控制点”按钮。
使用该工具在扫描图上精准到找一个控制点点击，而后鼠标右击输入该点实质的坐标地点，以下列图所示：用同样的方法，在影像上增添多个控制点（大于7 个），输入它们的实质坐标。
点击“影像配准”工具栏上的“查察链接表”按钮。
注意：在连结表对话框中点击“保留”按钮，能够将目前的控制点保留为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并从头选用控制点。
变换方式设定为“二次多项式”第 3 步设定数据框的属性增添全部控制点，并检查均方差（ RMS）后，在”影像配准”菜单下，点击“更新显示”。
履行菜单命令“视图”－“数据框属性” ，设定数据框属性在“惯例”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安 80 投影坐标系， 3 度分带，东经 102度中央经线），与扫描地图的坐标系一致更新后，就变为真切的坐标。
ARCGis中Arcscan自动矢量化操作方法一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust 不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。
（在安装arcgis时要选中arcscan模块）12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
13.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。
地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
3.熟悉GRAMIN GPS手持机的基本使用方法。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)，请从课程网站下载。
在开始本实验之前，将同学分成3-5个小组，每个小组从实验室借出一部GARMIN GPS 手持机，利用课外时间在昆明市范围内采集20个GPS点，并在自行购买和昆明市旅游休闲图上做好标记。
数据采集回来后用MapSource 软件通过数据线将数据从GPS手持机中导入到计算机并存储为GPS.txt 文件以备使用。
在借到GPS手持机后，请在老师指导下认真阅读GPS手持机的说明书，掌握基本操作方法。
使用完毕后请归还实验室。
外出采集数据时请遵守指导老师宣布的安全注意事项。
软件准备：MapSource (GRAMIN GPS手持机数据导入软件)ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。
1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。

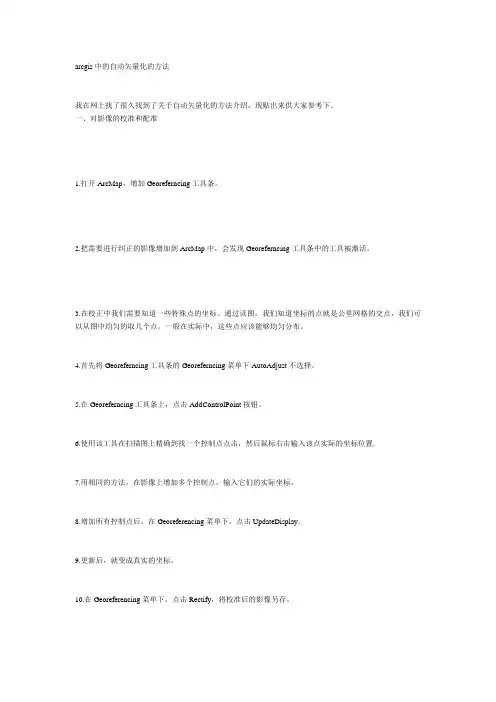

arcgis中的自动矢量化的方法我在网上找了很久找到了关于自动矢量化的方法介绍，现贴出来供大家参考下。
一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。
5.在Georeferncing工具条上，点击AddControlPoint按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击UpdateDisplay。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。
（在安装arcgis时要选中arcscan 模块）12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。

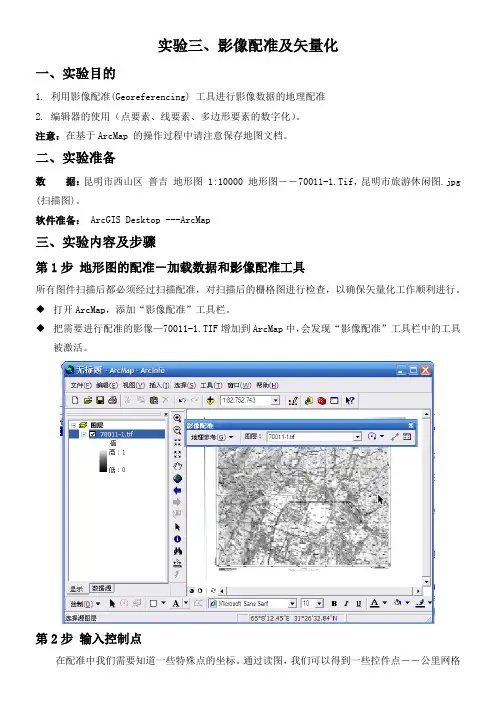

实验三、影像配准及矢量化一、实验目的1. 利用影像配准(Georeferencing) 工具进行影像数据的地理配准2. 编辑器的使用（点要素、线要素、多边形要素的数字化）。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)。
软件准备： ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
◆打开ArcMap，添加“影像配准”工具栏。
◆把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
◆在”影像配准”工具栏上，点击“添加控制点”按钮。
◆使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：◆用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
GIS检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
影像配准及矢量化一、实验目的1.利用arcGIS影像配准工具进展影像数据的地理配准2.arcGIS编辑器的使用〔点要素、线要素、多边形要素的数字化〕。
3.利用arcGIS软件计算矢量数据的长度、面积。
二、实验准备数据：青海省xx地形图1:50000 地形图――1-甲.Tif和1-乙.Tif，(电子版扫描图)。
软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步、地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进展检查，以确保矢量化工作顺利进展。
1、翻开ArcMap，添加“地理配准〞工具栏；2、将需要进展配准的影像—1-甲.Tif添加到ArcMap中；3、在图层处点击右键，下拉菜单中点击属性，定义投影坐标系-设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_99E〞〔西安80投影坐标系，3度分带，东经99度中央经线〕。
必要性：所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进展检查，以确保矢量化工作顺利进展。
第2步、添加控制点1、在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控制点，我们可以从图中选取几个较为分散的点。
一般在实际中，这些点应该能够均匀分布。
2、在“地理配准〞工具栏上，点击“添加控制点〞按钮。
使用该工具在扫描图上准确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，3、用一样的方法，在影像上增加多个控制点〔一般不少于三个〕，输入它们的实际坐标。
必要性：在配准中我们需要知道一些特殊点的坐标，我们可以依靠它们来矫正地图。
利用其坐标数据解方程，求待定系数来获取其在规定坐标系下的坐标。
第3步校正并重采样栅格生成新的栅格文件1、完成控制点的添加后，点击“地理配准〞工具栏上的“查看链接表〞按钮，转换方式设定为“一阶多项式〞。
观察残差的大小，假设残差较大，可重新选取控制点，以减小误差。
图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop完成。
一、栅格图像的校正和坐标系确定
启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF 图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties编辑地图属性，Data Source Options 可设置保存地图文件的相对路径和绝对路径。
（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，
逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties 对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开
Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；
打开“Save As”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“Resample Type”指定重新采样的类型，有三种选项Nearest Neighbor（for discreate data）自然邻近内插（不连续数据）、Bilinear Interpolation（for continuous data）双线性内插（连续数据）、Cubic Convolution（for continuous data）立方卷积内插（连续数据）；这里选择了
第二项，确定生成新的栅格数据，然后加载到ArcMap中进行下一步矢量化工作。
栅格图像的矢量化工作
单击ArcMap工具条上的ArcCatalog按钮打开ArcCatalog程序（ArcGIS的地理信息资源都这里完成创建、删除、复制等管理工作），在Catalog 树下展开工程所在位置，鼠标右键菜单中选择New子菜单的Shapefile…新建一个Shape格式的地理要素文件（地理要素可存储为其他格式）；
在“Create New Shapefile”对话框中给新的要素命名，在“Feature Type”要素类型下拉列表框中选择创建要素的类型（一个Shape文件只能表示一种要素），如：Ponit点、Polyline多边型线、Polygon多边形面和MultiPoint、MultiPatch，这里我们创建一个“Ponit点”文件；在“Spatial Reference”框中没有指定坐标系，因此单击“Edit…”按钮给新建的要素类指定坐标系；
单击“Edit…”按钮后打开“Spatial Reference Properties”对话框，然后单击“Select…”按钮选择一个合适的投影坐标系，这里我们选择
“Beijing 1954 GK Zone 20”坐标系，最后确定返回完成Shapefile的创建；
回到ArcMap中添加新建的Shapefile点文件到Layers下；
未完
二、点、线、面的创建和编辑
在编辑前先打开“Editor”工具条，选择Editor工具菜单的
“Start Editing”进入编辑状态；
我们的任务是在“cunming”要素上添加村庄（把村庄看做点）的“点”因此在Editor工具的Target（目标）选择cunming要素，Task（任务）是Create New Feature创建新要素；
选择Editor工具条的“Sketch Tool”工具；
移动鼠标到地图区，按住“Z”键放大地图，按住“X”键缩小地图，按住“C”键移动地图，找到合适位置时单击一下鼠标，一个点要素创建成功；绘图过程中鼠标右键弹出“草图”菜单，可对新创建点进行编辑等操作；
使用“Edit Tool”工具可选择要素，右键菜单中有复制、删除、粘贴等操作；
编辑过程中要及时保存防止数据丢失，Editor工具条的菜单项中有“Save Editing”和“Stop Editing”用来保存编辑和停止编辑；
创建村界，进入编辑状态选择“Sketch Tool”工具，在地图上找到相应村界位置，单击鼠标确定线的起点，然后移动鼠标到合适位置（线的拐点初）再单击鼠标添加一个拐点；
依次操作沿村界方向描线，最后双击鼠标完成一条线的创建；在编辑工程中可使用右键草图菜单修改线、添加、删除线的拐点等操作，退点（Ctrl+Z），
编辑后及时保存；
创建面（闭合区）一般在创建线后使用“Trace Tool”跟踪工具再描出多边形面，完成多边形面的创建；进入编辑状态，找到要创建多边形面的位置，然后用“Edit Tool”工具选中线（一个多边形面可能需要多条线组合围成一个闭合面，按住Shift键选择多条线）；
选择“Trace Tool”工具，在选中的线上单击一下，然后移动鼠标可以看到一条细线沿选中线方向随鼠标移动，如果到达两条线的交点处不能再沿鼠
标跟踪时，在你想要的线上再单击一下鼠标，再沿选中线方向移动；
最后到达起点后双击鼠标将自动闭合线，完成一个多边形面的创建；。
