化工仪表及自动化期末A卷

  • 格式：doc
  • 大小：76.54 KB
  • 文档页数：8

第 1 页 共 8 页 白银矿冶职业技术学院2017学年度第一学期

《 化工仪表及自动化 》期末考试试卷（A）

题号 一 二 三 四 总分

分数

一、填空题:（每空1分，共20分）

1、检测仪表的品质指标有 、

、

、

、 、 。

2、仪表的准确度等级为0.5，用不同的符号形式标志 、

在仪表板上标志。

3、测量压力和真空度的仪表很多，按照其转换原理的不同，大致可分为四类 、 、

、 。

4、控制系统的品质指标 、 、

、 、 。

5、工艺管道及控制流程图中图形符号有 、

、 。

二、单项选择题（每题2分，共20分）

1、化工自动化生产的核心是（ ）。

A.自动操作系统 B.自动连锁保护系统

C.自动检测系统 D.自动控制系统

2、我国已生产的显示仪表，按照显示的方式来分不包括以下哪种（ ）。

A.数字式 B.智能式 C.屏幕式 D.模拟式

3、自动控制装置中，用来完成人工控制中“脑”的任务的是哪个部分（ ）。

专业： 班级： 姓名： 学号：

-------------密------------------封------------------线-------------------内------------------不---------------------要---------------------答---------------------题-------------------

第 2 页 共 8 页 A.执行器 B.测量元件与变送器 C.对象 D.自动控制器

4、自动控制系统在阶跃干扰作用下，以下哪种过渡过程是希望得到的（ ）。

A.发散振荡过程 B.衰减振荡过程

C. 非周期衰减过程 D. 等幅振荡过程

5、以下哪种不属于速度式流量计（ ）。

A.椭圆齿轮流量计 B.差压式流量计

C.电磁流量计 D.转子流量计

6、测温元件在安装和布线时错误的是（ ）。

A.应有足够的插入深度 B.测温元件应与被测介质成顺流

C.导线应尽量避免有接头 D. 补偿导线应穿人钢管内

7、属于PLC外部设备的是哪个（ ）。

A.中央处理器 B.存储器 C.编程器 D.输入输出模块

8、传感器一般将电流转换为（ ）的直流电信号。

A.0 ~20mA B.20 ~40mA C.0 ~40mA D.4 ~20mA

9、下图中曲线3代表的是（ ）。

A.抛物线特性 B.快开特性 C.直线特性 D.等百分比特性

10、现代传感器发展的显著特征不包括（ ）。

第 3 页 共 8 页 A.智能化 B.大型化 C.数字化 D.集成化

三、简答题：（共30分）

1、(10分) 分别说明下图设备的控制流程图中PI-307、TRC-303、FRC-305

这三个仪表所代表的意义？

2、什么叫压力？表压力、绝对压力、负压力（真空度）之间有何关系？(5分)

第 4 页 共 8 页 3、 什么是冷端温度补偿？有哪些冷端温度补偿方法？(5分)

4、 简要说明P、I、D这三种控制规律的优缺点。(5分)

5、 仪表的性能指标有哪些？(5分)

第 5 页 共 8 页

四、计算题（共30分）

1、下图是一反应器温度控制系统示意图。(1)试画出这一系统的方块图，指出各方块具体代表什么？(2) 指出该系统中被控变量、操纵变量、扰动变量各是什么？ (15分)

第 6 页 共 8 页 2、某化学反应器工艺规定操作温度为(900士10)℃。考虑安全因素，控制过程中温度偏离给定值最大不得超过 80℃。现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图所示。试求该系统的过渡过程品质指标：最大偏差、超调量、衰减比、和振荡周期，并回答该控制系统能否满足题中所给的工艺要求？（15分）

第 7 页 共 8 页 化工仪表及自动化期末A卷参考答案：

一、1、准确度 恒定度 灵敏度与灵敏限 反应时间 线性度 重复性

3、1.0 0.5

4、液柱式压力计 弹性式压力计 电气式压力计 活塞式压力计

5、最大偏差或超调量 衰减比 余差 过渡时间 正当周期或频率

6、测量点 连接线 仪表

二、1--5 DBDBA 6--10 BCDAB

三、1、PI-307：表示测量点在蒸汽加热器的一台压力指示仪表，工段号为

3，仪表序号为 07。仪表安装在现场。

TRC-303：表示测量点在蒸汽加热器出料管线上的一台温度记录控制仪表，工段号为 3，仪表序号为 03。仪表安装在集中仪表盘面上。

FRC-305：表示测量点在蒸汽加热器进料管线上的一台流量记录控制仪表，工段号为 3， 仪表序号为 05。仪表安装在集中仪表盘面上。

2、所谓压力是指由气体或者液体均匀垂直的作用于单位面积上的力

大气压力绝对压力表压PPP 绝对压力大气压力真空度PPP

3、采用补偿导线后，把热电偶的冷端从温度较高和不稳定的地方，延伸到温度较低和比较稳定的操作室内，但冷端温度还不是 0℃。而工业上常用的各种热电偶的温度一热电势关系曲线是在冷端温度保持为 0℃的情况下得到的，与它配套使用的仪表也是根据这一关系曲线进行刻度的，由于操作室的温度往往高于0℃，而且是不恒定的，这时，热电偶所产生的热电势必然偏小，且测量值也随冷端温度变化而变化，这样测量结果就会产生误差。因此，在应用热电偶测温时，又有将冷端温度保持为 0℃，或者进行一定的修正才能得到准确的测量 结果。这样做，就称为热电偶的冷端温度补偿。

冷端温度补偿的方法有以下几种：（1）冷端温度保持为0℃的方法；（2）冷端温度修正方法；（3）校正仪表零点法；（4）补偿电桥法；（5）补偿热电偶法。

4、 比例控制（P）的优点是反应快，控制及时，缺点是存在余差；

积分控制（I）的优点是能消除余差，缺点是控制动作缓慢、控制不及时；

微分控制（D）的优点是具有超前控制功能，缺点是不能反映偏差的大小、控制结果不能消除偏差。

6、精确度，变差，灵敏度与灵敏线，分辨力，线性度，反应时间。

第 8 页 共 8 页 四、1、该反应器温度控制系统方块图如下图：

干扰

给定值 被控变量

控制器 控制阀 对象

测量变送器

其各方块中：对象为反应器，执行器为加热蒸汽流量调节阀，测量变送为反应器内温度的测量，控制器为反应器内部温度控制器。

（2）被控变量：反应器内的温度；

操纵变量：加热蒸汽的入口流量；

扰动变量：原料的流量、温度、浓度，蒸汽的温度、压力等。

2、由反应器过渡过程曲线可知：

（1）最大偏差 A=950-900 =50℃

（2）超调量 B= 950-908 = 42℃

（3）衰减比 n

第一个波峰值与新稳定值之差 B=950—908=42℃

第二个波峰值与新稳定值之差 B' =918一908 =10℃

n =B / B' =42:10=4.2:1

（4）振荡周期为同向两波峰之间的时间间隔，故振荡周期

T =45-9 = 36 min

因为最大偏差 A==50℃< 80℃，且新稳定值 908℃符合题中要求的(900

± 10)℃，故该控制系统能满足题中所给的工艺要求。

合集下载

化工自动化控制仪表证考试题库及答案

化工自动化控制仪表证考试题库及答案

化工自动化控制仪表证考试题库及答案

1、【单选题】CENTUMCS3000R3系统中,现场控制站FCS中处理器卡

上的指示灯()灭时表示该处理器卡处于备用状态。（C）A、HRDY

B、RDY

C、CTRL

2、【单选题】CENTUMCS3000R3系统中,现场控制站FCS中处理器卡

上的指示灯()绿色时表示系统软硬件均正常。（A）A、RDY

B、HRDY

C、CTRL

3、【单选题】CENTUMCS3000系统中,()是具有工程组态功能的PC机,

如可以进行系统组态或在线维护。（A）A、工程师站ENG

B、人机接口站HIS

C、现场控制站FCS

4、【单选题】MY2型手提式1211灭火器的灭火射程是()m。（A）

A、3

B、2

C、1

5、【单选题】OSI参考模型是()为实现开放系统互联所建立的分层模

型。（C）A、美国仪表协会（ISA）

B、国际电工委员会（IEC）

C、国际标准化组织(ISO)

6、【单选题】“m3;/h;L/h”这些符号都是表示流量的单位,它们表示

的是()流量的单位。（A）A、体积

B、质量

C、速度

7、【单选题】下面是关于绝对压力的表达式,其中正确的表达式是()。

（C）A、P绝=P表-P大

B、P绝=P大+P负。

C、P绝=P大-P负

8、【单选题】下面是关于负压(真空度)的表达式,其中正确的表达式

是()。（A）A、P负=P大-P绝。

B、P负=P表+P大

C、P负=P绝-P表

9、【单选题】串级控制系统中对进入其中的干扰有较强的克服力的

是()。（B）A、主控制器

B、副控制器C、主回路

10、【单选题】为减小压力损失,节省能源,较合适的S值应为()。（B）

A、S>0.6

B、S=0.1

C、S=0.3-0.6

11、【单选题】使用活塞式压力计校验压力表的常用方法有两种,一

种是砝码比较法校验压力表,另一种是()校验压力表。（C）A、重力比较法

B、示值比较法

C、压力表比较法

12、【单选题】傅立叶定律是()的基本定律。（B）

A、对流

B、热传导

化工自动化控制仪表作业考试试卷01

化工自动化控制仪表作业考试试卷01

化工自动化控制仪表作业考试

单选题 (共50题,每题1分)

A问题:1. 某装置低压瓦斯放空调节阀应选用()特性。

A、快开特性

B、等百分比特性

C、线性

A问题:2. 电磁流量计是用来测量管道中具有一定()性的液体或液固混合介质的体积流量。

A、导电

B、导热

C、导磁

C问题:3. 由于测量元件安装位置不当,会产生()。它的存在将引起最大偏差增大,过渡时间延长,控制质量变差。

A、放大系数

B、时间常数

C、纯滞后

A问题:4. 为了保证测量精确度,正常操作压力值应不低于压力表满量程的()。

A、1/3

B、1/2

C、2/3

C问题:5. 关于热继电器在电路中的使用,下列叙述正确的是()。

A、直接切断主回路

B、用作短路保护

C、过载后,切断控制回路

B问题:6. 基金会现场总线的现场设备的工作电压在()。

A、24v

B、9-32v之间

C、12v-24vω

C问题:7. 可编程序控制器的基本组成部分包括:()、存储器及扩展存储器、i/o模板(模拟量和数字量)、电源模块。

A、扩展接口

B、功能模块

C、 CPU(中央处理器

B问题:8. 以()为基准且高于它的压力叫表压。

A、绝对零压

B、大气压

C、地球表面

C问题:9. 弹性元件是弹性压力计中直接感受()变化的测压敏感元件。

A、作用力

B、压力

C、被测压力

A问题:10. 安全火花型防爆仪表的防爆系统的配线一般应设置()标志。

A、蓝色

B、红色

C、黄色

A问题:11. 串级控制系统中,主控制器的作用方式与()有关。

A、主对象特性

B、副对象特性

C、执行器的气开、气关形式

B问题:12. 关于均匀控制系统和常规控制系统的说法正确的是()。

A、结构特征不同

B、控制目的不同

C、调节规律相同

C问题:13. 仪表管道内介质是液体的管子称为()。

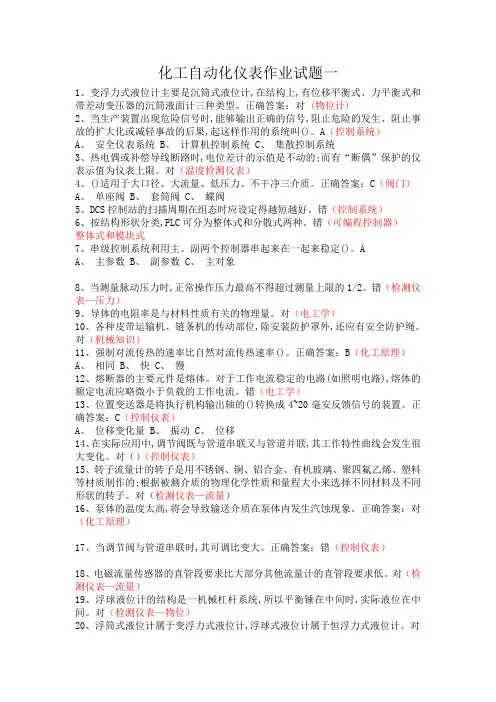

化工仪表自动化试题
