红外发射管和红外线接收头的正确使用与检测方法本文来自百度百科:
红外发射管的检测方法与正确使用
管子的极性不能搞错,通常较长的引脚为正极,另一脚为负极。

如果从引脚长度上无法辨识(比如已剪短引脚的),可以通过测量其正反向电阻确定之。

测得正向电阻较小时,黑表笔所接的引脚即为正极。

通过测量红外发光二极管的正反向电阻,还可以在很大程度上推测其性能的优劣。

以500型万用表R×1k档为例,如果测得正向电阻值大于20kΩ,就存在老化的嫌疑;如果接近于零,则应报废。

如果反向电阻只有数千欧姆,甚至接近于零,则管子必坏无疑;它的反向电阻愈大,表明其漏电流愈小,质量愈佳。

红外发射管的判断方法

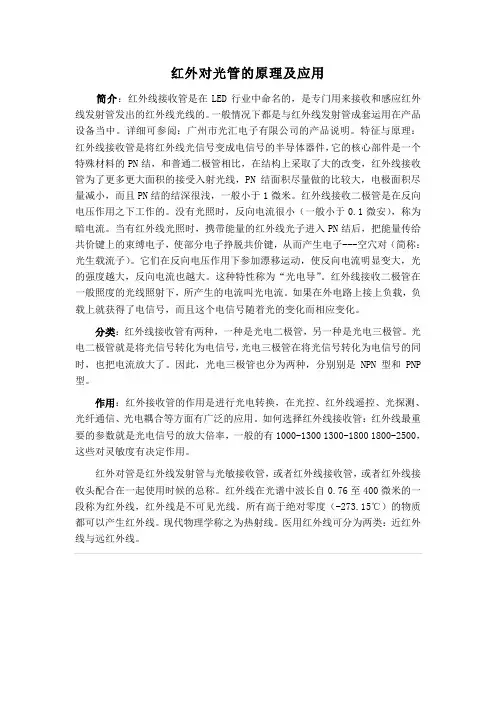

人们习惯把红外线发射管和红外线接收管称为红外对管。

红外对管的外形与普通圆形的发光二极管类似。

初接触红外对管者,较难区分红外发射管和红外接收管。

1.用三用表测量识别可用500型或其他型号指针式三用表的Rxlk电阻挡,测量红外对管的极间电阻,以判别红外对管。

判据一:在红外对管的端部不受光线照射的条件下调换表笔测量,红外发射管的正向电阻小,反向电阻大,且黑表笔接正极(长引脚)时,电阻小的(1k—20k)是发射管。

正反向电阻都很大的是红外接收管。

判据二:黑表笔接负极(短引脚)时电阻大的是发射管,电阻小并且三用表指针随着光线强弱变化时,指针摆动的是接收管。

注:(1)黑表笔接正极,红表笔接负极时测量正向电阻。

(2)电阻大是指三用表指针基本不动。

2.通电试验方法判别
用一只发光二极管和—只电阻与被测的对管串联,如图2所示。

图中电阻起限流作用,阻值取220欧--510欧。

LED发光二极管用来显示被测红外发射管的工作状态。

用遥控器(电视机遥控器等)对着被测管按下遥控器的任意键,LED亮时,被测管是红外接收管。

不亮则是红外发射管。

红外发射管工作电压和工作电流测试,可以简便地判定其工作善如何。

测量管子两端的工作电压时,静态下(即没有按键按下时)通常为零,而动态下(即按下某一按键时)将跳变为一个较小的电压值,因遥控系统的编码方式、驱动电路的结构以及工作电源电压的不同,该电压值通常在0.07~0.4V之间,而且表笔还应微微颤抖。

当使用数字式万用表测量时,其测量值将普遍高于指针式万用表测得的数值,通常在0.1~0.8V之间。

如果出现静态时表针颤抖而动态时不抖、静态下和动态下都颤抖、静态下和动态下均不颤抖,以及动态电压与静态电压无明显差别等现象,可判定红外发光二极管工作异常,倘若驱动放大电路正常,则多为红外发射管损坏。

红外发射管应保持清洁、完好状态,尤其是其前端的球面形发射部分既不能
存在脏垢之类的污染物,更不能受到摩擦损伤,否则,从管芯发出的红外光将产生反射及散射现象,直接影响到红外光的传播,轻者可能降低遥控的灵敏度,缩减控制距离,重者可能产生失灵,甚至遥控失效。

红外发射管在工作过程中其各项参数均不得超过极限值,因此在代换选型时应当注意原装管子的型号和参数,不可随意更换。

另外,也不可任意变更红外发光二极管的限流电阻。

由于红外光波长的范围相当宽,故红外发射管必须与红外接收二极管配对使用,否则将影响遥控的灵敏度,甚至造成失控。

因此在代换选型时,要务必关注其所辐射红外光信号的波长参数。

红外发射管封装材料的硬度较低,它的耐高温性能更差,为避免损坏,焊点应当昼远离引脚的根部,焊接温度也不能太高,焊接时间更不宜过长,最好用金属镊子夹住引脚的根部,以帮助散热。

引脚弯折开关的定型应当在焊接之前完成,焊接期间管体与引脚均不得受力。

红外发射管用磷化镓、磷砷化镓材料制成,体积小,正向驱动发光。

工作电压低,工作电流小,发光均匀、寿命长。

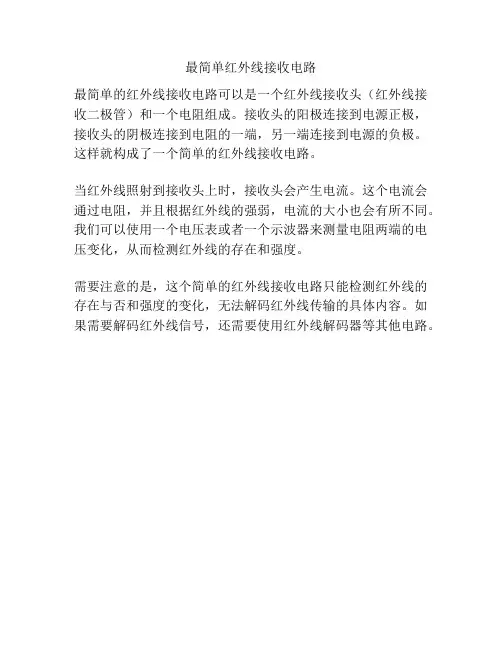

红外线接收头
采用小型设计、内屏蔽模块封装,可以做红外线解码实验,红外线遥控器等等。

配合遥控器完成遥控解码及红外遥控实验。

在红外遥控系统中作为接收元件广泛应用于1、视听器材(如VCD、DVD、DVB、TV等)2、家庭器材(如冷气机,电风扇、电灯等)3、红外线摇控(如玩具等)
金属封装红外发射管,适用于各类光电转换的自控仪器,传感器.各类光电检测器的信号光源.根据驱动方式可获得稳定光.脉冲光,缓变光.常用于控制,报警等方面.持点;采用反射功能的结构形式,光功率较强,低驱动电压,易与晶体管电路匹配.结构坚固耐震.可靠性高.金属玻璃封装器件,耐磨耐温性好.。
