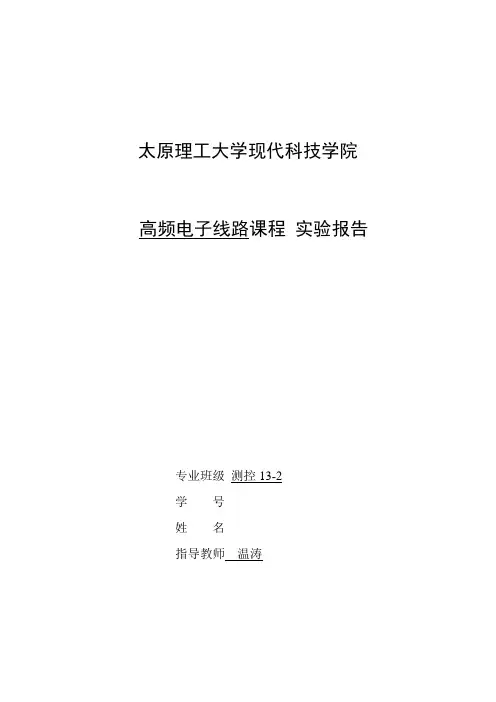

太原理工大学现代科技学院高频电子线路课程实验报告专业班级测控13-2学号姓名指导教师温涛实验四高频功率放大器一实验目的1．了解和掌握丙类高频谐振功率放大器的构成及工作原理。

2．了解丙类谐振功率放大器的三种工作状态及负载特性、调制特性、放大特性和调谐特性。

3. 掌握丙类谐振功率放大器的输出功率oP、直流功率DP、集电极效率C4. 掌握用频谱仪观测信号频谱、频率及调制度的方法。

二实验原理高频功率放大器是一种能量转换器件，它是将电源供给的直流能量转换为高频交流输出。

高频功率放大器是通信系统中发送装置的重要组件，它也是一种以谐振电路作负载的放大器。

它和小信号调谐放大器的主要区别在于：小信号调谐放大器的输入信号很小，在微伏到毫伏数量级，晶体管工作于线性区域。

小信号放大器一般工作在甲类状态，效率较低。

而功率放大器的输入信号要大得多，为几百毫伏到几伏，晶体管工作延伸到非线性区域——截止和饱和区，这种放大器的输出功率大，效率高，一般工作在丙类状态。

一．高频功率放大器的原理电路高频功放的电原理图如图7-1 所示（共发射极放大器）它主要是由晶体管、LC 谐振回路、直流电源Ec 和Eb 等组成，Ub 为前级供给的高频输出电压，也称激励电压。

二．高频功率放大器的特点1.高频功率放大器通常工作在丙类（C 类）状态。

甲类（A =180 度，效率约50%；乙类（B =90 度，效率可达78%；甲乙类（AB 类）90<<180 度，效率约50%< <78%；丙类（C <90 度工作到小于90 度，丙类效率将继续提高。

2.高频功率放大器通常采用谐振回路作集电极负载。

由于工作在丙类时集电极电流i c 是余弦脉冲，因此集电极电流负载不能采用纯电阻，而必须接一个LC 振荡回路，从而在集电极得到一个完整的余弦（或正弦）电压波。

我们知道，对周期性的余弦脉冲i c ，可用傅立叶级数展开：式中，Ic1m、Ic 2m、Ic3m 为基波和各次谐波的振幅。

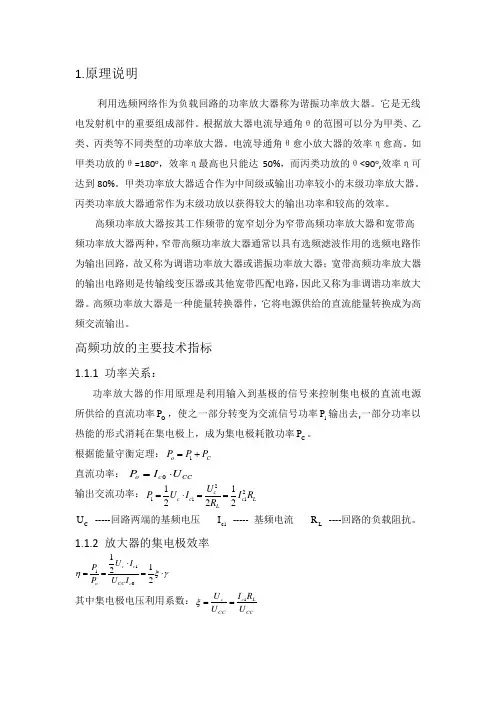

1.原理说明利用选频网络作为负载回路的功率放大器称为谐振功率放大器。

它是无线电发射机中的重要组成部件。

根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。

电流导通角θ愈小放大器的效率η愈高。

如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。

甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。

丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。

高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

高频功放的主要技术指标1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。

根据能量守衡定理：1o C P P P =+直流功率： 输出交流功率：2211111222c c c c L L U P U I I R R =⋅== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。

1.1.2 放大器的集电极效率1101122c c o CC c U I P P U I ηξγ⋅===⋅ 其中集电极电压利用系数：1c c L CC CCU I RU U ξ== 0o c CCP I U =⋅波形系数：1100()()c c I I αθγαθ==为通角 的函数； 越小γ越大。

1.1.3 谐振功率放大器临界状态的计算临界状态下，若已知电源电压Ucc ，BB U 三极管的参数C g ，'U BB ，设电压利用系数为 ξ，集电极的导通角为θ。

第四章 高频功率放大器4-1）若非线性特性用折线近似表示，如题图4-1所示，,/10,1V mA g V V bz ==偏压,2V V bb -=激励电压V U 2.5=。

求电流i 的各个分量幅度.,,210I I I 若要加大1I ，应怎样改动U V bb 和？【解】 （1） )c o s(bz bb V wt U V g i -+=当 ,,0Φ==wt i 即 0)cos (=-Φ+bz bb V U V g故552.5)2(1cos cos 11=--=-=Φ--U V V bb bz又 I i wt ==,0故mA I a I mAI a I mA I a I a I mA V V mA V U V g I m m m m bZ bb m 622273.0)55(05.822366.0)55(4.422201.0)55()(22)12.52(/10)(2211000=⨯===⨯===⨯==Φ==-+-∙=-+=（2）因m I a I )(11Φ=要 ,1↑I 应 .,)(1↑↑Φm I a 要使,)(1↑Φa 在 120<Φ时，应增加Φ，即减小b b V；要使,↑m I 应增大U 。

4-2）题图4-2所示为晶体管转移特性，用它作二倍频器，为了使c i 中的二次谐波的成分最大，bb V 应如何选取？（bb V 是直流偏压，设U V bz ,均固定不变）。

【解】 因U V V bbbz -=ϕcos当60=ϕ时，二次谐波分量最大，而,2160cos =故有U V V bbbz -=21，即UV V bz bb 21-= 4-3）某谐振高频功率放大器原理如题图4-3所示，已知信号电压为.cos t w U u s s =假设0f 远小于晶体管的特征频率T f ，负载回路为谐振于0ω的高Q 回路，试画出cc c c b bc u u i i u ,,,,的波形示意图（要求各波形图的时间轴对齐）。

思考题与习题4.1 按照电流导通角θ来分类，θ=180度的高频功率放大器称为甲类功放，θ>90度的高频功放称为甲乙类功放，θ=90度的高频功率放大器称为乙类功放，θ<90度的高频功放称为丙类功放。

4.2 高频功率放大器一般采用LC谐振回路作为负载，属丙类功率放大器。

其电流导通角θ<90度。

兼顾效率和输出功率，高频功放的最佳导通角θ= 60～70 。

高频功率放大器的两个重要性能指标为电源电压提供的直流功率、交流输出功率。

4.3 高频功率放大器通常工作于丙类状态，因此晶体管为非线性器件，常用图解法进行分析，常用的曲线除晶体管输入特性曲线，还有输出特性曲线和转移特性曲线。

4.4 若高频功率放大器的输入电压为余弦波信号，则功率三极管的集电极、基极、发射极电流均是余弦信号脉冲，放大器输出电压为余弦波信号形式的信号。

4.5 高频功放的动态特性曲线是斜率为1-的一条曲线。

R∑υ对应的静态特性曲线的交点位于放大区就4.6对高频功放而言，如果动态特性曲线和BEmaxυ称为欠压工作状态；交点位于饱和区就称为过压工作状态；动态特性曲线、BEmax 对应的静态特性曲线及临界饱和线交于一点就称为临界工作状态。

V由大到小变化时，4.7在保持其它参数不变的情况下，高频功率放大器的基级电源电压BB功放的工作状态由欠压状态到临界状态到过压状态变化。

高频功放的集电极V（其他参数不变）由小到大变化时，功放的工作状态由过压状态到电源电压CCV（其它参数不变）由小临界状态到欠压状态变化。

高频功放的输入信号幅度bm到大变化，功放的工作状态由欠压状态到临界状态到过压状态变化。

4.8 丙类功放在欠压工作状态相当于一个恒流源；而在过压工作状态相当于一个恒压源。

集电极调幅电路的高频功放应工作在过压工作状态，而基级调幅电路的高频功放应工作在欠压工作状态。

发射机末级通常是高频功放，此功放工作在临界工作状态。

4.9 高频功率放大器在过压工作状态时输出功率最大，在弱过压工作状态时效率最高。
