高电压技术速记版专题1-6专题一：高电压下气体、液体、固体放电原理1、绝缘的概念：将不同电位的导体分开，使之在电气上不相连接。
具有绝缘作用的材料称为电介质或绝缘材料。
2、电介质的分类：按状态分为气体、液体和固体三类。
3、极化的概念：在外电场作用下，电介质的表面出现束缚电荷的现象叫做电介质极化。
4、极化的形式：电子式极化、离子式极化、偶极子式极化；夹层式极化。
(前三种极化均是在单一电介质中发生的。
但在高压设备中，常应用多种介质绝缘，如电缆、变压器、电机等)5、电子式极化：由于电子发生相对位移而发生的极化。
特点：时间短，弹性极化，无能量损耗。
[注]：存在于一切材料中。
6、离子式极化：离子式极化发生于离子结构的电介质中。
固体无机化合物(如云母、陶瓷、玻璃等)多属于离子结构。
特点：时间短，弹性极化，无能量损耗。
[注]：存在于离子结构物质中。
7、偶极子极化：有些电介质具有固有的电矩，这种分子称为极性分子，这种电介质称为极性电介质(如胶木、橡胶、纤维素、蓖麻油、氯化联苯等)。
特点：时间较长，非弹性极化，有能量损耗。
[注]：存在于极性材料中。
8、夹层式极化特点：时间很长，非弹性极化，有能量损耗。
[注]：存在于多种材料的交界面；当绝缘受潮时，由于电导增大，极化完成时间将大大下降；对使用过的大电容设备，应将两电极短接并彻底放电，以免有吸收电荷释放出来危及人身安全。
9、为便于比较，将上述各种极化列为下表：10、介电常数：[注]：用作电容器的绝缘介质时，希望些好。
大些好。
用作其它设备的绝缘介质时，希望小11、电介质电导：电介质内部带点质点在电场作用下形成电流。
金属导体：温度升高，电阻增大，电导减小。
绝缘介质：温度升高，电阻减小，电导增大。
12、绝缘电阻：在直流电压作用下，经过一定时间，当极化过程结束后，流过介质的电流为稳定电流称为泄漏电流，与其对应的电阻称为绝缘电阻。
(1)介质绝缘电阻的大小决定了介质中泄漏电流的大小。
1、电子崩：外界电离因素在阴极附近产生了一个初始电子，如果空间电场强度足够大，该电子在向阳极运动时就会引起碰撞电离，产生一个新的电子，初始电子和新电子继续向阳极运动，又会引起新的碰撞电离，产生更多电子。
依此，电子将按照几何级数不断增多，类似雪崩似地发展，这种急剧增大的空间电子流被称为电子崩2、自持放电： 当外加电压逐渐升高后，气体中的放电过程发生转变，此时若去掉外界激励因素,放电仍继续发展,成为自持放电3、非自持放电：当外加电压较低时，只有由外界电离因素所造成的带电粒子在电场中运动而形成气体放 电电流，一旦外界电离作用停止，气体放电现象即随之中断，这种放电称为非自持放电。
4、流注：这些电离强度和发展速度远大于初始电子崩的新放电区（二次电子崩）以及他们不断汇入初崩通道的过程被称为流注。
5、极性效应：在电晕放电时，空间电荷对放电的影响已得到关注。
由于高场强电极极性的不同，空间电荷的极性也不同，对放电发展的影响也就不同，这就造成了不同极性的高场强电极的电晕起始电压的不同，以及间隙击穿电压的不同，称为极性效应。
6、50％冲击击穿电压：在工程实际中广泛采用击穿百分比为50％时的电压（U 50% ）来表征气隙的冲击击穿特性。
实际中，施加10次电压中有4-6次击穿了，这一电压即可认为是50％冲击击穿电压。
7、伏－秒特性：同一波形，不同冲击电压峰值下，间隙上出现的最高电压和放电时间的关系曲线，称为伏－秒特性。
8、沿面放电：当固体和气体（或液体）介质构成并联放电路径时，放电总是沿着固体表面进行的，这种现象称为沿面放电。
9、闪络：当沿面放电发展到两极击穿时，称为闪络。
10、污闪：由于污秽导致产生的闪络11、极化：介质在电场的作用下，其束缚电荷相应于电场方向产生了弹性位移或偶极子转向，对外显示出极性。
12、累积效应：多次加电压时，局部损伤会逐步发展，这称为累积效应。
13、介质老化：绝缘在长期的运行过程中发生的一系列物理和化学的变化，致使其电气、机械和其他性能逐步劣化的现象。

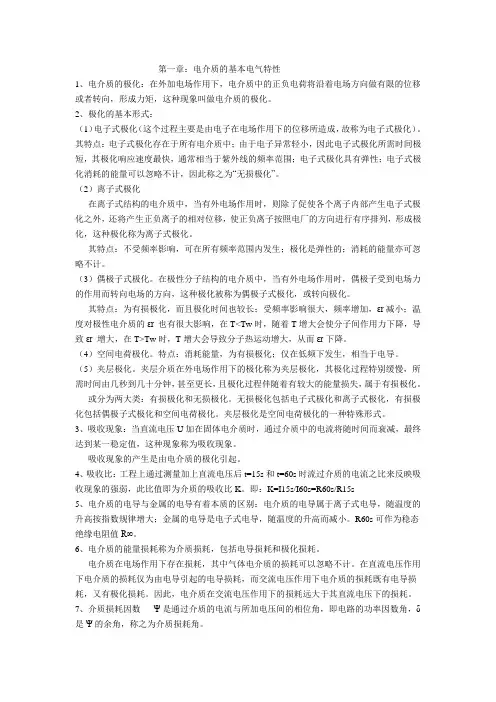

第一章：电介质的基本电气特性1、电介质的极化：在外加电场作用下，电介质中的正负电荷将沿着电场方向做有限的位移或者转向，形成力矩，这种现象叫做电介质的极化。
2、极化的基本形式：（1）电子式极化（这个过程主要是由电子在电场作用下的位移所造成，故称为电子式极化）。
其特点：电子式极化存在于所有电介质中；由于电子异常轻小，因此电子式极化所需时间极短，其极化响应速度最快，通常相当于紫外线的频率范围；电子式极化具有弹性；电子式极化消耗的能量可以忽略不计，因此称之为“无损极化”。
（2）离子式极化在离子式结构的电介质中，当有外电场作用时，则除了促使各个离子内部产生电子式极化之外，还将产生正负离子的相对位移，使正负离子按照电厂的方向进行有序排列，形成极化，这种极化称为离子式极化。
其特点：不受频率影响，可在所有频率范围内发生；极化是弹性的；消耗的能量亦可忽略不计。
（3）偶极子式极化。
在极性分子结构的电介质中，当有外电场作用时，偶极子受到电场力的作用而转向电场的方向，这种极化被称为偶极子式极化，或转向极化。
其特点：为有损极化，而且极化时间也较长；受频率影响很大，频率增加，εr减小；温度对极性电介质的εr 也有很大影响，在T<Tw时，随着T增大会使分子间作用力下降，导致εr 增大，在T>Tw时，T增大会导致分子热运动增大，从而εr下降。
（4）空间电荷极化。
特点：消耗能量，为有损极化；仅在低频下发生，相当于电导。
（5）夹层极化。
夹层介质在外电场作用下的极化称为夹层极化，其极化过程特别缓慢，所需时间由几秒到几十分钟，甚至更长，且极化过程伴随着有较大的能量损失，属于有损极化。
或分为两大类：有损极化和无损极化。
无损极化包括电子式极化和离子式极化，有损极化包括偶极子式极化和空间电荷极化。
夹层极化是空间电荷极化的一种特殊形式。
3、吸收现象：当直流电压U加在固体电介质时，通过介质中的电流将随时间而衰减，最终达到某一稳定值，这种现象称为吸收现象。
