Cisco Expressway 系列

  • 格式：pdf
  • 大小：1.14 MB
  • 文档页数：7

产品手册Cisco Expressway 系列用于简单安全协作的高级网关产品概述协作本应与电话呼叫一样简单安全，但事实上通常并非如此。

丰富视频和内容共享等交互活动的工具通常限于企业场所，或是位于同一网络或使用同类应用或设备的用户。

员工离开办公室，或是前往并非使用相同系统、网络或设备的供应商、客户或合作伙伴时，协作就会中断。

鉴于这些弊端，人们不得不使用较为低效的协作方式，如电话或邮件。

同时，他们错失了增进关系、提高决策速度的机会，且无法享有最佳协作方式带来的竞争优势。

Cisco® Expressway 系列是一种高级协作网关，可帮助解决这些问题。

与思科统一通信管理器、Cisco Business Edition 和思科托管协作解决方案 (HCS) 结合使用，有助于让协作变得更加普遍。

Cisco Expressway 系列的主要用途包括：●移动和远程访问：Cisco Expressway 通过简化最终用户体验，让企业内部和外部协作同样简单。

CiscoJabber® 移动用户使用基于传输层安全 (TLS) 协议的安全移动访问，可以访问各种协作工作负载（视频、音频、内容、即时消息和在线状态），不需要额外的 VPN 步骤。

Cisco Expressway 还支持 Cisco Jabber 用户的单点登录功能，从而直接与企业身份验证和现有的验证方法相集成。

这两项功能均可帮助通过带有Cisco Jabber 客户端的大量设备从任意位置轻松提供移动体验，并且补充 IT 部门通用的自带设备安全策略。

此外，远程工作人员无需 VPN 便可使用思科终端（Cisco TelePresence EX、MX、SX 和 C 系列，思科DX 系列以及思科 7800 和 8800 系列），让在家协作与办公室协作一样轻松。

●Cisco Jabber Guest 支持：Cisco Expressway 可一体化支持 Cisco Jabber Guest。

使用移动协作和基于浏览器的协作，这两个产品可以全新的方式安全轻松地与“访客”（可以是客户或其他企业，也可以是临时员工）进行交互。

●开放视频联盟：Cisco Expressway 也简化了外部协作。

使用 URI 拨号，组织可以与客户、合作伙伴和供应商安全协作，如同发送邮件一样简单。

无需提前安排。

他们可以与合作伙伴或客户轻松协作，如同在同一办公室一样。

●思科云连接：Cisco Expressway 也可帮助简化会议。

它支持思科协作会议室，将思科业内领先的协作基础设施和成熟且可扩展的 Cisco WebEx® 云会议服务相结合来提供出色的会议体验。

现在，显然通过集成语音、视频和数据共享，任何人可在任何位置通过任意设备参加经过优化的视频会议。

Cisco Expressway 用作将本地思科系统和第三方系统连接到 WebEx® 云的网关。

●视频互操作性：如果您的组织已有第三方视频系统，Cisco Expressway 可随时帮助您迁移到思科系统。

Cisco Expressway 提供与基于标准的 H.323、H.264 SVC 或 SIP 系统的视频互操作性。

图 1 说明了使用 Cisco Expressway-C 和 Expressway-E 形成可在防火墙外进行视频、语音、内容和 IM&P 协作的安全遍历链路的部署。

Cisco Expressway 可使用大部分防火墙，并补充现有安全策略，因而只需极少的防火墙配置。

图 1. Cisco Expressway 系列部署Cisco Expressway 系列支持灵活的部署选项。

可部署在最新的Cisco Expressway CE500 和CE1000设备上，或者作为适用于 VMware 或类似虚拟环境的虚拟化应用进行部署。

Cisco Expressway 系列的特性和优势●提高竞争力：Cisco Expressway 可帮助企业借助穿越防火墙的视频、语音、内容和 IM&P 协作加快决策和业务处理速度。

●增强员工的移动能力：Cisco Expressway 可以应对移动性和设备激增的趋势。

它为大量 Cisco Jabber 统一通信客户端提供简单安全的访问，具备单点登录功能，无需单独的 VPN 客户端，因而补充了通用的自带设备战略。

●提高工作效率和敏捷性：Cisco Expressway 使人们能够以更加及时、有效的方式与同事、客户和合作伙伴进行协作，同时帮助降低差旅成本。

●互操作性：Cisco Expressway 支持开放标准，并在单独系统之间提供互连，从而帮助您提高现有投资回报能力并增加可连接的联系人数量。

支持标准包括 IPv4 至 IPv6，H.323 至会话初始协议 (SIP)，以及Microsoft Lync 2013 H.264 SVC 至 AVC。

●灵活性：可将 Cisco Expressway 作为 Cisco Business Edition 6000 (BE6000) 解决方案或企业版思科统一通信管理器部署的一部分，为所有规模的企业提供支持；也可使用思科 HCS 通过云启用其服务。

●简化许可：包含使用 Cisco Expressway 的移动和远程访问，将其作为思科统一工作空间许可 (UWL) 标准版和专业版及思科用户连接许可 (UCL) 增强版和超强版协议的一部分。

对于思科 HCS 部署，包含在思科HCS 基础版和标准版许可证捆绑包中。

特性和优势表 1 列出 Cisco Expressway 的特性和优势。

表 1. 特性和优势虚拟化环境的产品规格Cisco Expressway 可以虚拟部署或作为一台设备部署。

表 2 列出 Cisco Expressway 虚拟化应用规格。

表 2. Cisco Expressway 虚拟化应用规格作为单个设备部署时的产品规格Cisco Expressway 也可作为设备部署在 Cisco Expressway CE500 和 CE1000 设备上。

表 3 显示这些设备的特性和优势，表 4 列出规格，表 5 提供标准合规性信息。

表 3. 设备特性和优势Cisco Expressway CE500和 CE1000 设备特性优势10 Gbps 的统一网络交换矩阵●低延迟、无损失的 10 Gbps 以太网冗余风扇和电源●用于企业级可靠性和运行时间的双冗余风扇和热插拔、冗余电源●通过思科通用封装白金电源（450W 和 650W）提供高效电源集成的双端口千兆位以太网●杰出的网络 I/O 性能和提高的网络效率和灵活性可信任平台模块 (TPM) ●TPM 是一个可以安全存储用于验证平台（服务器）的信息的芯片（微控制器）。

这些信息可以包括密码、证书或者加密密钥●TPM 也可用于存储平台指标，平台指标通过帮助保证验证和授权的安全，有助于确保平台处于可信任状态。

免费工具访问●免工具可访问所有的可维护项目，色彩编码指示器可将用户引导到热插拔以及可维护项目表 4. Cisco Expressway CE500 和 CE1000 设备的产品规格项目平台规格处理器Cisco Expressway CE500：1 个 3.30 GHz 英特尔至强处理器（E5-2643/130W 4C/10 MB 缓存/DDR3 1600 MHz）Cisco Expressway CE1000：2 个 3.30 GHz 英特尔至强处理器（E5-2643/130W 4C/10 MB 缓存/DDR3 1600 MHz）内存Cisco Expressway CE500：16 GB 内存（DDR3-1600-MHz RDIMM/PC3-12800/双机架/1.35V）高级纠错码 (ECC) Cisco Expressway CE1000：32 GB 内存（DDR3-1600-MHz RDIMM/PC3-12800/双机架/1.35V）高级纠错码(ECC)网络接口Cisco Expressway CE500：Broadcom 5709 双端口 1 Gbps，带有适用于思科 UCS M3 服务器的 TOE iSCSICisco Expressway CE1000：Intel X520 双端口 10 Gbps SFP+ 适配器RAID 卡仅 Cisco Expressway CE1000：RAID 1 配置，硬件控制器（MegaRAID 9271，带/不带 Supercap，2 X4 内部SAS 连接器）硬盘驱动器 2 个 1TB SAS 7.2K RPM 3.5 英寸 HDD/热插拔/驱动器滑板式安装思科 UCS 集成管理控制器●集成的 Emulex Pilot-3 基板管理控制器 (BMC)●符合管理与控制的 IPMI 2.0●一个 10/100/1000 以太网带外管理接口●用于自动化、无人值守管理的 CLI 和 WebGUI 管理工具●KVM前面板连接器一个 KVM 控制台连接器（提供 2 个 USB、1 个 VGA、1 个串行连接器）前面板定位器 LED 灯该指示器在大型数据中心环境下帮助指引管理员到特定服务器额外的后面连接器额外接口包括一个 VGA 视频端口、两个 USB 2.0 端口、一个 RJ45 串行端口、1 GB 以太网管理端口以及双 1 GB 以太网端口物理尺寸（高 x 宽 x深）1RU：1.7 x 16.9 x 28.5 英尺（4.32 x 43 x 72.4 厘米）工作温度0 至 40°C（32 至 104°F）（运行中、海平面、无风扇故障、没有 CPU 限制、加速模式）非工作温度-40°C 至 70°C（-40°F 至 158°F）工作湿度10% 至 90%，非冷凝非工作湿度5% 至 93%，非冷凝工作海拔0 至 3000 米（0 至 10000 英尺）；每上升 300 米，最高环境温度下降 1°C非工作海拔0 至 40,000 英尺 (12,000 米)表 5. 法规标准合规性：适用于 Cisco Expressway CE500 和 CE1000 设备的安全性和 EMC规格说明安全性●UL 60950-1 No. 21CFR1040 第二版●CAN/CSA-C22.2 No. 60950-1 第二版●IEC 60950-1 第二版●EN 60950-1 第二版●IEC 60950-1 第二版● AS/NZS 60950-1● GB4943 2001EMC：排放●47CFR 第 15 部分 (CFR 47) A 类●AS/NZS CISPR22 A 类●CISPR22 A 类●EN55022 A 类●ICES003 A 类●VCCI A 类● EN61000-3-2● EN61000-3-3●KN22 A 类●CNS13438 A 类EMC：抗扰性● EN55024●CISPR24● EN300386●KN24许可信息提供 Cisco Expressway 系列虚拟应用软件，拥有思科统一通信管理器 9.1.2 版或更高版本或思科 HCS 9.2.1 版或更高版本许可证和有效支持合同的客户无需支付额外费用。

合集下载

cisco 思科 Catalyst 9400 系列交换机 产品手册

cisco 思科 Catalyst 9400 系列交换机 产品手册

思科 Catalyst 9400 系列交换机产品手册思科公开信息目录规格7订购信息12保修15思科服务15 Cisco Capital 16文档历史记录17要应对高级持续性安全威胁、物联网 (IoT) 设备的指数级增长、无处不在的移动性和云的采用等等趋势，必须采用一种集高级硬件和软件创新于一身的网络交换矩阵，在保护和简化客户网络的同时，使客户网络实现自动化。

这种网络交换矩阵的目标是通过加快业务服务的部署实现客户收入的增长。

支持软件定义接入 (SD-Access) 的思科®全数字化网络架构 (Cisco DNA) 正是这种能够助力业务发展的网络交换矩阵。

Cisco DNA 是一款由软件驱动且可扩展的开放式架构，可简化企业网络运营，实现提速增效。

利用可编程的架构，您的 IT 人员可从耗时、重复的网络配置任务中解放出来，从而将精力集中到积极改变业务的创新上。

SD-Access 可以通过基本功能，从边缘到云端实现基于策略的自动化。

这些功能包括：●简化的设备部署●有线和无线网络的统一管理●网络虚拟化和分段●基于组的策略●基于情景的分析思科 Catalyst® 9400 系列交换机是思科专为安全、物联网和云打造的主打模块化企业交换接入、分布及核心平台。

该系列交换机是思科领先的企业架构 SD-Access 的基本组件。

该平台采用最高支持 9 Tbps 系统带宽的机箱架构，并具备符合高密度 IEEE 802.3bt 标准的强大功率输出（60W 和 90W PoE），可为您提供无与伦比的投资保护。

现在，整个产品组合都具有提供冗余能力的优势。

Catalyst 9400 具有多种领先的高可用性 (HA) 功能，例如支持服务中软件升级 (ISSU) 的 Cisco® StackWise® Virtual 技术、SSO/NSF、上行链路恢复能力、N+1/N+N 电源冗余等等。

该平台面向企业进行了优化，采用创新的耐用双风扇托架设计、侧向气流，适合于部署在深度约 16 英寸的配线柜中。

cisco 思科 Catalyst 9200 系列交换机 产品手册

cisco 思科 Catalyst 9200 系列交换机 产品手册

产品手册思科 Catalyst 9200 系列交换机目录产品概述 (3)特性和优势 (4)软件 (11)许可 (14)规格 (17)保修 (27)订购 (29)Cisco Capital (35)文档历史记录 (35)将基于意图的网络扩展到各种环境思科® Catalyst® 9200 系列交换机将基于意图的网络以及 Catalyst 9000 硬件和软件创新的强大优势扩展到更广泛的部署环境。

Catalyst 9200 系列交换机秉承 Catalyst 产品的一贯传统，不仅安全可靠，而且能够无间断工作并简化 IT，可提供不打折扣的易用性体验。

无论您在基于意图的网络转型过程中处于哪个阶段，Catalyst 9200 系列交换机作为思科全数字化网络架构 (DNA) 的基本组成部分，都可以利用其他供应商无法提供的情报、自动化和专业知识，帮助您简化复杂性、优化 IT 并降低运营成本。

Catalyst 9200 系列交换机具备安全功能，可为硬件、软件和流经交换机的所有数据提供完整性保障。

该系列交换机的恢复能力也同样出色，可确保您的企业无缝地正常运行。

这些功能与思科 IOS XE 的开放式 API 以及 UADP ASIC 技术的可编程性相结合，确保 Catalyst 9200 系列交换机不仅能满足您当前所需，而且能面向未来的科技创新保护您的投资。

Catalyst 9200 系列交换机具有满功率 PoE+ 功能、冗余电源和风扇、最高 160 Gbps 堆叠带宽、模块化上行链路、第 3 层功能支持和冷修补能力，其出众的恢复能力和先进的架构在业界无与伦比，是具有成本效益的分支机构接入解决方案。

产品概述主要产品特性●最多 48 个具有满功率增强型以太网供电(PoE+) 功能的端口●通过现场可更换部件 (FRU) 及冗余电源、风扇和模块化上行链路实现强大的恢复能力●提供灵活的下行链路选项，包括数据、PoE +或 mGig●通过可选背板堆叠实现高效运行，支持最高 160 Gbps 的堆叠带宽●采用 UADP 2.0 Mini 和集成 CPU，可通过更合理的成本结构为客户提供更强大的扩展能力●通过 AES-128 MACsec加密、基于策略的分段和可信赖系统技术提供更出色的安全性●支持第 3 层功能，包括 OSPF、EIGRP、ISIS、RIP 和路由接入●利用Full Flexible NetFlow实现高级网络监控●思科软件定义接入(SD-Access)：◦通过从边缘到云端基于策略的自动化来简化运营和部署，并使用思科身份服务引擎 (ISE) 进行管理◦通过 Cisco DNA Center 提供网络状态感知并缩短解决问题的时间●支持即插即用(PnP)：一种简单、安全、统一的集成功能，有助于轻松部署新的分支机构或园区设备，或对现有网络进行更新●思科 IOS XE：基于通用许可的操作系统，用于企业级思科 Catalyst 9000 产品系列，支持模型驱动的可编程性和流传输遥感勘测●ASIC 具有可编程渲染管线和微引擎功能，并且支持基于模板配置第 2 层和第 3 层转发、访问控制列表(ACL) 和服务质量 (QoS) 条目的分配特性和优势平台详细信息交换机型号和配置思科 Catalyst 9200 系列包括模块化 (C9200) 交换机型号和非模块化 (C9200L) 交换机型号。

Cisco DX650产品数据手册说明书

Cisco DX650产品数据手册说明书

Data SheetCisco DX650Figure 1. Cisco DX650Product OverviewThe Cisco DX650 is built to deliver:●Integrated, always-on and secure, high-definition (HD) voice and video communications●Conferencing with Cisco WebEx® meeting applications●Presence and instant messaging with the Cisco Jabber® messaging integration platform●On-demand access to cloud servicesIt is intended to meet the demands of people who must collaborate effectively with experts even if separated by long distances.Innovative collaboration capabilities are available right out of the box with the Cisco DX650. It provides native support for HD 1080p at 30 frames per second (fps); video calling interoperability to other H.264 and Advanced Video Coding (AVC) video endpoints, including Cisco Unified IP Phone 8900 and 9900 Series models; the Cisco Jabber platform on personal mobile devices; and Cisco TelePresence® System-compliant endpoints and room systems.Integrated browsing provides instant access to cloud services. In addition, because it is Compatibility Test Suite (CTS)-compliant with the open Android platform, the Cisco DX650 offers access to the ecosystem of Cisco and commercial third-party applications developed for Android. Customers can also develop custom applications for Android and deploy them to both their DX650 and mobile users. The Cisco DX650 also takes advantage of the touch-directed ease of use of Android, and its ability to personalize experiences with customizable home screens, communications widgets, ringtones, and more.As an Android device, the Cisco DX650 provides tighter integration with personal mobile devices such as smartphones through Bluetooth. The DX650 supports the ability to share contacts and call histories to enhance productivity by simply pressing a single button.You can also move an active call from your smartphone to the Cisco DX650, for a superior audio experience and greater flexibility in how you choose to communicate.The main attributes of the Cisco DX650 include:●Integrated 7-inch capacitive touchscreen, with support for multitouch gestures●HD video with H.264 and AVC video calling up to 1080p at 30 fps●Enhanced wideband audio support (through G.722 or Internet Speech Audio Codec [iSAC] codecs) usingthe handset, headset, or speakerphone●Choice of 802.11a/b/g/n desktop Wi-Fi connectivity or Gigabit Ethernet network connectivity with anintegrated switch port for a co-located PC●Embedded Bluetooth radio and two standard type A high-speed Universal Serial Bus (USB 2.0) ports foroptional accessories (for example, headsets for external camera, thumb drive or memory stick, keyboard, and mouse)●Dual independent displays with an external monitor using High-Definition Multimedia Interface (HDMI) withresolution up to 1920 x 1200 (WUXGA)●Android 4.1.1 operating system and Google Play Store access for third-party applications●Integrated collaborative application suites: Cisco WebEx conferencing and Cisco Jabber Instant Messaging(IM), presence, email, calendar, contacts, visual voicemail, and voice and video through Cisco UnifiedCommunications Manager (UCM)●Support for Cisco Unified Communications features, devices, and applications management and securitypolicies●Administrators can use Cisco Expressway or the built-in Cisco AnyConnect® VPN for the secure connectionof their remote workersProduct Features and SpecificationsTables 1 through 3 summarize specifications, features, and other information.Table 1. Product SpecificationsTable 2. Software FeaturesCisco bundled applications ●Cisco AnyConnect® Secure Mobility Client (VPN) Version 3.0●Cisco Jabber IM (which offers chat and presence capabilities) Version 9.8●Cisco WebEx Version 4.5●Quick Contact Badge (allows you to easily collaborate with your contacts to place a call, send an email message, send an instant message (IM), or start a WebEx® meeting)●Visual VoicemailIntelligent proximity ●Contact synchronization with Bluetooth-paired, Android, or iOS mobile device that supports PBAP●Call-history synchronization to view placed or missed calls from mobile device on the DX650●Audio path routing sends audio through the DX650 for a mobile device-connected callConfiguration modes ●Standard, fully functional mode that enables all aspects of the phone including applications and accounts●Phone-only mode that hides applications and accounts and provides phone-only voice and video call capabilitiesApplication deployment options and management ●Cisco UCM App Client Configuration (when enabled, allows you to select the applications you want to install from a predefined list)●Allow applications from unknown sources - such as Android APK files that are received through email, through IM, or from a Secure Digital (SD) card (Enabled, Disabled, or User Controlled setting configured by administrator through Cisco UCM)●Company Photo Directory (ability to set up and link photo directory URL image location associated with respective user)Built-in training and setup assistance ●Setup Assistant wizard (helps configure email, Jabber IM, WebEx, and Voicemail account settings)●Preloaded end-user tutorials that provide helpful integrated multimedia sessions and review key phone operations and personal settingsThird-party application development ●Cisco Collaboration application programming interfaces (APIs) through a Software Developer Kit (SDK) https:///site/dxseries/overview/index.gspLanguage support ●Arabic, Egypt (ar_EG)●Bulgarian, Bulgaria (bg_BG)●Catalan, Spain (ca_ES)●Chinese, PRC (zh_CN)●Chinese, Taiwan (zh_TW)●Croatian, Croatia (hr_HR)●Czech, Czech Republic (cs_CZ)●Danish, Denmark (da_DK)●Dutch, Netherlands (nl_NL)●English, Britain (en_GB)●English, United States (en_US)●Finnish, Finland (fi_FI)●French, France (fr_FR)●German, Germany (de_DE)●Greek, Greece (el_GR)●Hebrew, Israel (he_IL)●Hungarian, Hungary (hu_HU)●Italian, Italy (it_IT)●Japanese (ja_JP)●Korean (ko_KR)●Latvian, Latvia (lv_LV)●Lithuanian, Lithuania (lt_LT)●Norwegian bokmål, Norway (nb_NO)●Polish (pl_PL)●Portuguese, Brazil (pt_BR)●Portuguese, Portugal (pt_PT)●Romanian, Romania (ro_RO)●Russian (ru_RU)●Serbian, Republic of Serbia (sr_RS)●Slovak, Slovakia (sk_SK)●Slovenian, Slovenia (sl_SI)●Spanish, Spain (es_ES)●Swedish, Sweden (sv_SE) ●Thai, Thailand (th_TH)●Turkish, Turkey (tr_TR)Calling feature support ●+ Dialing (ITU E.164)●Abbreviated dialing●Adjustable ringing and volume levels●Adjustable display brightness●Auto-answer●Auto-detection of headset●Barge (cBarge)●Callback●Call Chaperone●Call forward●Call forward notification●Call-history lists●Call park (including Directed Call Park and Assisted Directed Call Park) ●Call pickup●Call timer●Call waiting●Caller ID●Corporate directory●Conference (ad hoc)●Direct transfer●Divert (iDivert)●Do Not Disturb (DND)●Extension Mobility service●Fast-dial service●Forced access codes and client matter codes●Group call pickup●Hold (and Resume)●Intercom●International call logging●Join (ad hoc)●Last-number redial (LNR)●Malicious-caller ID●Message-waiting indicator (MWI)●Meet-me conference●Mobility (Mobile Connect and Mobile Voice Access)●Music on hold (MoH)●Mute (audio and video)●Network profiles (automatic)●On- and off-network distinctive ringing●Personal directory●PickUp●Predialing before sending●Privacy●Private Line Automated Ringdown (PLAR)●Ring tone per line appearance●Self-View (video call)●Service URL●Shared line(s)●Silent Monitoring and Recording●Time and date display●Transfer (ad hoc)●Visual Voicemail●VoicemailTable 3. Video SpecificationsTable 4. Wi-Fi Features and SpecificationsOperating modes ●Auto (default), preference to strongest RSSI for 2.4 GHz or 5 GHz●2.4 GHz only●5 GHz onlyData rates ●802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Mbps●802.11b: 1, 2, 5.5, 11 Mbps●802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps●802.11n: HT MCS 0, MCS 1, MCS 2, MCS 3, MCS 4, MCS 5, MCS 6, MCS 72.4 GHz receiver sensitivity IEEE 802.11b:●1 Mbps: -95 dBm●2 Mbps: -93 dBm●5.5 Mbps: -90 dBm●11 Mbps: -86 dBmIEEE 802.11g:●6 Mbps: -89 dBm●9 Mbps: -89 dBm●12 Mbps: -87 dBm●18 Mbps: -85 dBm●24 Mbps: -81 dBm●36 Mbps: -78 dBm●48 Mbps: -74 dBm●54 Mbps: -72 dBmIEEE 802.11n HT20:●MCS 0: -88 dBm●MCS 1: -86 dBm●MCS 2: -84 dBm●MCS 3: -81 dBm●MCS 4: -78 dBm●MCS 5: -73 dBm●MCS 6: -71 dBm●MCS 7: -69 dBm5 GHz receiver sensitivity IEEE 802.11a:●6 Mbps: -91 dBm●9 Mbps: -91 dBm●12 Mbps: -90 dBm●18 Mbps: -88 dBm●24 Mbps: -85 dBm●36 Mbps: -81 dBm●48 Mbps: -77 dBm●54 Mbps: -76 dBmIEEE 802.11n HT20:●MCS 0: -91 dBm●MCS 1: -89 dBm●MCS 2: -86 dBm●MCS 3: -84 dBm●MCS 4: -81 dBm●MCS 5: -76 dBm●MCS 6: -74 dBm●MCS 7: -72 dBmIEEE 802.11n HT40:●MCS 0: -90 dBm●MCS 1: -87 dBm●MCS 2: -85 dBm●MCS 3: -81 dBm●MCS 4: -78 dBm●MCS 5: -74 dBm●MCS 6: -72 dBm●MCS 7: -70 dBmTransmitter output power 2.4 GHz:●802.11b: up to 16 dBm●802.11g: up to 16 dBm●802.11n HT20: up to 16 dBm5 GHz:●802.11a: up to 16 dBm●802.11n HT20: up to 15 dBm●802.11n HT40: up to 15 dBmAntenna ●2.4 GHz: 4 dBi peak gain●5 GHz: 4 dBi peak gainAccess point support●Cisco Unified Access Points◦Minimum: 7.0.240.0◦Recommended: 7.4.121.0, 7.6.100.0 or later●Cisco Autonomous Access Points◦Minimum: 12.4(21a)JY◦Recommended: 12.4(25d)JA2 or laterDetails about specific model support can be found here:/c/en/us/support/collaboration-endpoints/desktop-collaboration-experience-dx600-series/products-implementation-design-guides-list.htmlWireless security Authentication:●Wi-Fi Protected Access (WPA) Versions 1 and 2Personal and Enterprise●Extensible Authentication Protocol - FlexibleAuthentication via Secure Tunneling (EAP-FAST)●Protected Extensible Authentication Protocol - MicrosoftChallenge Handshake Authentication Protocol Version 2(PEAP-MSCHAPv2)●Protected Extensible Authentication Protocol - GenericToken Card (PEAP-GTC)●Extensible Authentication Protocol - Transport LayerSecurity (EAP-TLS) Encryption:●40-bit and 128-bit static Wired Equivalent Privacy(WEP)●Temporal Key Integrity Protocol (TKIP) and MessageIntegrity Check (MIC)●Advanced Encryption Standard (AES)Regulatory and Safety InformationFind Regulatory Compliance and Safety Information for Cisco Desktop Collaboration Experience on .LicensingPhone licensing depends on the call-control platform and its policies. For the Cisco Unified Communications Manager, the Cisco DX650 requires four Device License Units (DLUs) or a minimum-level Enhanced IP User Connect License (UCL). There are no special licenses plus phone bundles for tier 2 distributors. The DX650 is not supported on third-party call-control systems.Warranty InformationThe DX Series endpoints are covered b y Cisco’s 1-Year Limited Hardware Warranty. Find warranty information on at the Product Warranties page.Ordering InformationYou can order the Cisco DX650 as a standalone product. If you plan to deploy the DX650 in an environment that does not use PoE, you should order the Power Cube 4 and use it to locally power the endpoint. To replace a broken handset or coil cord, you can order the respective spare for the DX650 separately.To place an order, visit the Cisco Ordering Home Page and refer to Tables 5 through 8. To download software, visit the Cisco Software Center.Table 5. Ordering InformationTable 6. Spare PartsTable 7. Local Power Options: Cube and Regional Cords(Note: The Cisco DX650 uses the same Power Cube 4 configuration that is available for the Cisco Unified IP Phone 8900 and 9900 Series endpoints. Power Cube 4 (IEC60950-compliant) supports up to 44W and meets international regulatory compliance using country-specific power supply cords and plugs (IEC60320-compliant).Table 8. AccessoriesCisco ServicesUsing the Cisco Lifecycle Services approach, Cisco and our partners offer a broad portfolio of end-to-end services to support the Cisco Unified Communications System. These services are based on proven methodologies for deploying, operating, and optimizing IP communications solutions. Initial planning and design services, for example, can help you meet aggressive deployment schedules and reduce network disruption during implementation. Operate services reduce the risk of communications downtime with expert technical support, and optimize services enhance solution performance for operational excellence. Cisco and our partners offer a system-level service and support approach that can help you create and maintain a resilient, converged network that meets your business needs.For More InformationFor more information about the Cisco DX650, visit /go/dx or contact your local Cisco account representative.Information in this document is subject to change without notice. Cisco assumes no responsibility for any errors that may appear in this document.Printed in USA C78-726888-08 12/15。

Catalyst 2950系列交换机

Catalyst 2950系列交换机

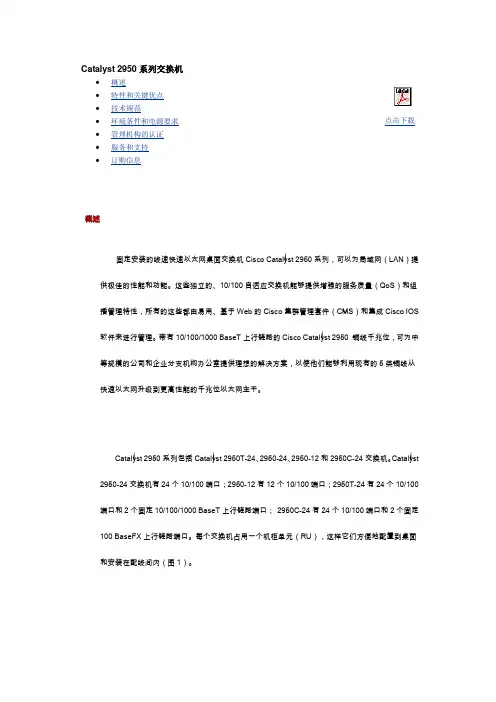

Catalyst 2950系列交换机•概述•特性和关键优点•技术规范•环境条件和电源要求点击下载•管理机构的认证•服务和支持•订购信息概述固定安装的线速快速以太网桌面交换机Cisco Catalyst 2950系列，可以为局域网（LAN）提供极佳的性能和功能。
