OSPF学习心得

OSPF实验5：OSPF认证完整总结实验等级：Expert实验拓扑：实验说明：OSPF的认证有2种类型（确切说是3种），其中type0表示无认证，type1表示明文认证，type2表示MD5认证。

明文认证发送密码进行认证，而MD5认证发送的是报文摘要。

有关MD5的详细信息，可以参阅RFC1321.OSPF的认证可以在链路上进行，也可以在整个区域内进行认证。

另外虚链路同样也可以进行认证。

实验基本配置：R1:interface Loopback0ip address 1.1.1.1 255.255.255.0!interface FastEthernet0/0ip address 21.1.1.1 255.255.255.0 duplex half!router ospf 10router-id 1.1.1.1log-adjacency-changesnetwork 10.1.1.0 0.0.0.255 area 0 network 21.1.1.0 0.0.0.255 area 0 R2：interface Loopback0ip address 2.2.2.2 255.255.255.0 !interface FastEthernet0/0ip address 21.1.1.2 255.255.255.0 duplex half!interface Serial1/0ip address 10.1.1.2 255.255.255.0 serial restart-delay 0!interface Serial1/1ip address 11.1.1.1 255.255.255.0 serial restart-delay 0!router ospf 10router-id 2.2.2.2log-adjacency-changesarea 1 virtual-link 3.3.3.3 network 10.1.1.0 0.0.0.255 area 0 network 11.1.1.0 0.0.0.255 area 1 network 21.1.1.0 0.0.0.255 area 0 R3：interface Loopback0ip address 3.3.3.3 255.255.255.0 !interface Serial1/0ip address 11.1.1.2 255.255.255.0 serial restart-delay 0!router ospf 10router-id 3.3.3.3log-adjacency-changesarea 1 virtual-link 2.2.2.2network 3.3.3.0 0.0.0.255 area 2network 11.1.1.0 0.0.0.255 area 1认证配置：1.在R1和R2的串行链路上进行OSPF明文认证：首先先在R1上做如下配置，看在R1配置完认证，R2还没有配置认证的时候的情况：R1(config)#int s1/0R1(config-if)#ip ospf authentication（启用认证）R1(config-if)#ip ospf authentication-key cisco（配置密码）通过debug工具我们可以看到如下信息：*Aug 15 22:51:54.275: OSPF: Rcv pkt from 10.1.1.2, Serial1/0 : MismatchAuthentication type. Input packet specified type 0, we use type 1这里的type0是指对方没有启用认证，type1是明文认证。

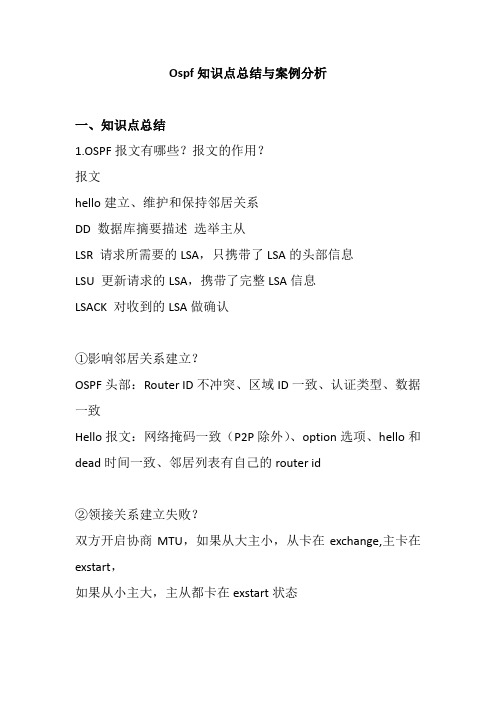

Ospf知识点总结与案例分析一、知识点总结1.OSPF报文有哪些？报文的作用？报文hello建立、维护和保持邻居关系DD 数据库摘要描述选举主从LSR 请求所需要的LSA，只携带了LSA的头部信息LSU 更新请求的LSA，携带了完整LSA信息LSACK 对收到的LSA做确认①影响邻居关系建立？OSPF头部：Router ID不冲突、区域ID一致、认证类型、数据一致Hello报文：网络掩码一致（P2P除外）、option选项、hello和dead时间一致、邻居列表有自己的router id②领接关系建立失败？双方开启协商MTU，如果从大主小，从卡在exchange,主卡在exstart，如果从小主大，主从都卡在exstart状态2.OSPF状态机有哪些？状态机的作用？down状态，开启了ospf，未收到对方的hello报文init状态，收到对方的hello报文，不包含自己的router id2-way状态，收到对方hello报文，包含自己的router id，邻居建立成功的标识Exstart状态，双方首包发送DD报文，进行主从关系选举，携带序列号、I、M、MS，进行比较选出主从Exchange，从以主的序列号进行发送DD，进行数据库摘要描述，主收到后，序列号+1，也会给从发送DD数据库摘要，从收到后要给予回复，从永远会比主多发一个回复给予确认Loading状态，进行实际的LSR、LSU、LSACK的交互FUll状态，SPF算法进行路径最优计算状态机作用，标识ospf协商的工作阶段，方便后续排错3.DR BDR 作用？DR作用，避免出现LSA的过度泛洪，减小LSDB数据库大小BDR作用，BDR是DR可靠，当DR出现故障时，BDR能够成为DR的角色DR选举：优先级高的为DR，优先级相同，router id大的优先4.OSPF的网络类型有哪些？broadcast广播P2P点到点NBMA 非广播多路访问P2MP 点到多点这些网络类型的作用是什么？区分二层链路，更好的构建拓扑信息5.OSPF防环原则和LSA头部和分类区域内1/2LSA 通过SPF怎么防环？//说明过程根据spf算法，以自己为根算出最短路径树，不出现环路区域间3/4LSA 通过ABR水平割防环？区域设计防环？3类lsa传递的路由信息，从非骨干区域接收的路由只接收不计算非骨干区域必须和骨干区域相连接3类描述的是区域间的路由信息，而4类描述的是asbr的cost 信息区域外5/7LSA 通过3/4防环。

路由协议配置实验报告心得引言路由协议配置实验是计算机网络课程中的一项重要实践环节，通过实验可以让学生深入理解和掌握路由协议的原理和配置方法。

本文将结合个人的实验经验，分享在路由协议配置实验中的心得和体会。

实验背景在计算机网络中，路由协议是实现网络互连和数据包转发的重要组成部分。

常见的路由协议包括RIP（Routing Information Protocol）和OSPF （Open Shortest Path First）等，它们通过在路由器之间交换路由信息，确定最佳路径并进行数据转发。

在实验中，我们将通过配置路由器上的协议参数，模拟网络环境并观察路由器之间的交互情况。

实验目的该实验的主要目的是让学生通过实践，掌握以下技能：1. 熟悉路由器的基本配置和命令行操作；2. 理解和配置常见的动态路由协议（如RIP和OSPF）；3. 搭建网络拓扑，观察路由器之间的路由信息交换过程；4. 分析和解决网络故障，优化网络性能。

实验步骤实验中，我针对RIP和OSPF两种协议进行了配置实验。

具体步骤如下：1. 准备实验环境：搭建一定规模的虚拟网络拓扑，并将路由器、交换机等网络设备连接起来；2. 初始化路由器：设置路由器的基本参数，如IP地址、子网掩码等；3. 配置RIP协议：通过命令行配置路由器上的RIP协议，设置路由器之间的邻居关系和路由信息的交换方式；4. 配置OSPF协议：同样通过命令行配置路由器上的OSPF协议，设置路由器之间的邻居关系和链路状态数据库的同步方式；5. 观察实验结果：检查路由表和链路状态数据库的变化，验证路由协议的正常工作；6. 优化网络：根据实验结果，对网络进行优化调整，如调整路由器的权重、修改链路成本等；7. 解决故障：模拟网络故障，观察路由器的恢复过程，并尝试解决故障。

实验心得通过参与路由协议配置实验，我深刻体会到了以下几个方面的重要性：理论与实践相结合在课堂上学习了路由协议的相关理论知识后，实验为我们提供了一个将理论应用于实践的机会。

ospf实验知识点总结1. OSPF基本概念OSPF是一种开放式协议，它使用链路状态路由算法确定网络中的路径。

OSPF使用的是Dijkstra算法，它通过以链路为单位计算最短路径，然后构建路由表。

OSPF协议支持VLSM（Variable Length Subnet Mask）和CIDR（Classless Inter-Domain Routing）等技术，可以根据网络的实际需要进行划分，提高网络的利用率。

2. OSPF的邻居关系在OSPF中，路由器之间通过建立邻居关系来交换LSA信息。

OSPF邻居状态主要包括：Down、Init、2-Way、Exstart、Exchange和Full。

在邻居关系建立时，需要满足一定的条件，如OSPF邻居的IP地址必须在同一个网络中，两台路由器的Hello和Dead Interval必须一致等。

3. OSPF的路由计算过程OSPF协议使用Dijkstra算法计算最短路径，首先在链路状态数据库中收集链路状态信息，然后使用Dijkstra算法计算出最短路径。

在路由计算过程中，需要对收集到的链路状态信息进行处理，包括链路状态更新、链路状态同步等步骤。

4. OSPF的状态OSPF邻居状态主要包括：Down、Init、2-Way、Exstart、Exchange和Full。

在邻居状态的转换过程中，需要满足一定的条件，如Hello和Dead Interval的一致性、路由器的ID号等。

5. OSPF的优化在实际网络中，为了提高网络性能和减少路由器的负担，可以采用一些优化技术。

例如，可以利用区域的划分减少Link State Advertisement的传播范围，减轻网络的负担；可以使用Stub区域和Totally Stubby Area等技术减少LSA数量；可以使用路由汇总技术减少路由表的大小等。

6. OSPF的故障排除在部署和维护OSPF协议时，需要及时排除网络故障。

故障排除的步骤主要包括：检查OSPF邻居状态；检查网络的连通性；检查OSPF路由表；检查OSPF链路状态数据库；检查路由器的配置信息等。

ospf协议实验报告OSPF协议实验报告引言在计算机网络领域，路由协议是实现网络通信的重要组成部分。

其中，OSPF （Open Shortest Path First）协议是一种内部网关协议（IGP），被广泛应用于大型企业网络和互联网中。

本实验旨在深入了解OSPF协议的工作原理、特点和应用场景，并通过实际操作和观察验证其性能和可靠性。

一、OSPF协议概述OSPF协议是一种链路状态路由协议，通过计算最短路径来实现数据包的转发。

它基于Dijkstra算法，具有高度可靠性和快速收敛的特点。

OSPF协议支持IPv4和IPv6，并提供了多种类型的路由器之间交换信息的方式，如Hello报文、LSA （链路状态广告）等。

二、实验环境搭建为了进行OSPF协议的实验，我们搭建了一个小型网络拓扑，包括四台路由器和若干台主机。

路由器之间通过以太网连接，主机通过交换机与路由器相连。

在每台路由器上配置OSPF协议，并设置相应的参数，如区域ID、路由器ID、接口地址等。

三、OSPF协议的工作原理OSPF协议的工作原理可以简要概括为以下几个步骤：1. 邻居发现：路由器通过发送Hello报文来寻找相邻的路由器，并建立邻居关系。

Hello报文包含了路由器的ID、接口IP地址等信息，用于判断是否属于同一区域。

2. LSA交换：邻居路由器之间通过发送LSA报文来交换链路状态信息。

LSA报文包含了路由器所知道的网络拓扑信息，如链路状态、度量值等。

3. SPF计算：每台路由器根据收到的LSA报文，计算出最短路径树。

SPF计算使用Dijkstra算法，通过比较路径的度量值来选择最优路径。

4. 路由表更新：根据最短路径树，每台路由器更新自己的路由表。

路由表包含了目的网络的下一跳路由器和度量值等信息。

四、实验结果与分析通过实验观察和数据分析，我们得出以下结论：1. OSPF协议具有快速收敛的特点，当网络拓扑发生变化时，路由器能够迅速更新路由表，确保数据包能够按最优路径传输。

竭诚为您提供优质文档/双击可除ospf实验心得篇一：ospF配置技巧实验报告-何荣贤集美大学计算机工程学院实验报告课程名称实验名称日期班级组号计算机网络实验7ospF配置技巧实验地点老师组长陆大0316耿少峰何荣贤20XX/6/5计算1013D一、学习目的完成本实验后，您将能够：?按照指定要求创建有效的VLsm设计?为接口分配适当的地址并记录下来?根据拓扑图完成网络电缆连接?删除路由器启动配置并将其重新加载到默认状态?在路由器上配置ospF及其它设置?配置并传播静态默认路由?检验ospF的运行情况?测试和检完全连通性?思考网络实施并整理成文档二、实验拓扑及场景场景在本实验练习中，将为您指定一个网络地址，您必须使用VLsm来为该网络划分子网，从而根据拓扑图完成网络地址分配。

将需要组合使用ospF路由和静态路由，以使网络中未直接连接的主机能相互通信。

在所有ospF配置中将使用0作为ospF区域ID，采用1作为进程ID。

任务1：为地址空间划分子网。

步骤1：检查网络要求。

具有下列网络地址要求：?必须为网络172.20.0.0/16划分子网，从而为LAn串行链路提供地址。

ohQLAn需要8000个地址obranch1LAn需要4000个地址obranch2LAn需要2000个地址o路由器之间的每条链路需要两个地址?代表路由器hQ和Isp之间链路的环回地址将使用网络10.10.10.0/30。

步骤2：创建网络设计时请考虑下列问题。

需要为网络172.20.0.0/16划分多少个子网？__6_____ 网络172.20.0.0/16总共需要提供多少个Ip地址？__14006______hQLAn子网将使用什么子网掩码？___/19_____此子网内可用的最大主机地址数是多少？__8192______branch1LAn子网将使用什么子网掩码？__/20______此子网内可用的最大主机地址数是多少？__4094______branch2LAn子网将使用什么子网掩码？__/21______此子网内可用的最大主机地址数是多少？__2046______这三台路由器间的链路将使用什么子网掩码？___/30_______________这些子网中的每个子网内可用的最大主机地址数是多少？___2_____步骤3：为拓扑图分配子网地址。

OSPF学习心得第一部分 OSPF的一些基本概念在链路状态路由协议中，路由器和路由器之间交换的是链路状态。

而距离矢量路由协议中，路由器与路由器之间交换的是路由表。

链路状态路由协议能够识别更多的网络信息，所以选出的路由比距离矢量路由协议选出的路由更优。

在OSPF 中，一共维护着三个数据库：所有的邻居，区域内所有的路由器（链路状态），到达目的地最佳路径。

OSPF是通过链路状态表中整个区域的链路状态来计算出路由表的。

OSPF中的三张表：邻居表（adjacency database），拓扑表，路由表。

OSPF的网络在设计时应该设计为层次性的网络，这是一个强制要求。

有两个级别的层次一个为主干区Transit area（backbone or area 0），另一个为非主干区域Regular areas（nonbackbone areas）。

可以认为，在区域内部交换的是链路状态，而在区域和区域之间交换的则是路由信息。

OSPF区域的特点：1. 减小路由表的条目；2. 本地化拓扑结构，只在本区域传播，将拓扑变化影响减到最小；3. 详细的LSA的洪泛将终结在区域的边界上；4. 需要层次化的网络设计；5. 一般情况下，所有的非主干区域都应该与主干区域相连，非主干区域之间是不会交换信息的；ABR称为区域边界路由器，作用就是将非主干区域和主干区域连接起来。

链路状态数据结构（邻居表）：1. OSPF通过交换Hello包来发现邻居；2. 通过检查Hello包中的一些选项或者变量后建立邻居关系的；3. 在点到点的广域网环境中，邻居之间是全互联的；4. 在局域网环境中，所有路由器只与DR和BDR形成邻接关系（adjacency），而其他的路由器（DROTHERs）之间则只是two-way的关系；5. 路由更新和拓扑信息之在邻接关系的路由器之间进行传播；所有的路由更新，以及链路状态信息都是通过网络中的DR和BDR传输的。

也就是说，所有的DROTHER都会与DR还有BDR建立邻接关系（adjacency）。

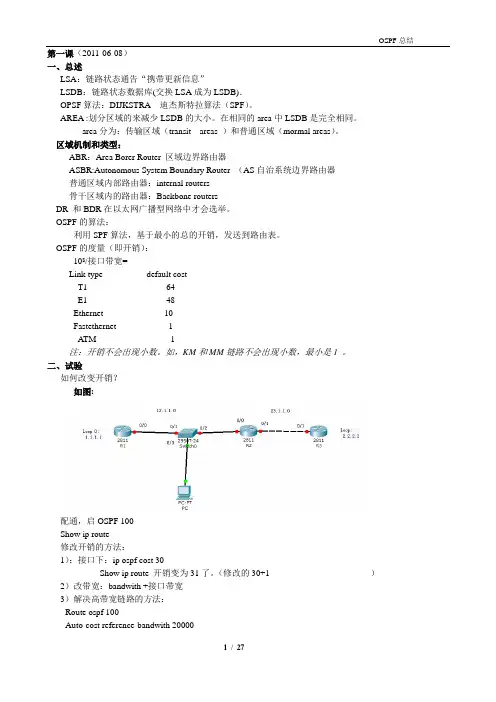

第一课（2011-06-08）一、总述LSA：链路状态通告“携带更新信息”LSDB：链路状态数据库(交换LSA成为LSDB)．OPSF算法：DIJKSTRA迪杰斯特拉算法（SPF）。

AREA :划分区域的来减少LSDB的大小。

在相同的area中LSDB是完全相同。

area分为：传输区域（transit areas ）和普通区域（mormal areas）。

区域机制和类型：ABR：Area Borer Router 区域边界路由器ASBR:Autonomous System Boundary Router （AS自治系统边界路由器普通区域内部路由器：internal routers骨干区域内的路由器：Backbone routersDR 和BDR在以太网广播型网络中才会选举。

OSPF的算法：利用SPF算法，基于最小的总的开销，发送到路由表。

OSPF的度量（即开销）：108/接口带宽=Link type default costT1 64E1 48Ethernet 10Fastethernet 1ATM 1注：开销不会出现小数。

如，KM和MM链路不会出现小数，最小是1 。

二、试验如何改变开销？如图:配通，启OSPF 100Show ip route修改开销的方法：1）：接口下：ip ospf cost 30Show ip route 开销变为31了。

（修改的30+1 ）2）改带宽：bandwith +接口带宽3）解决高带宽链路的方法：Route ospf 100Auto-cost reference-bandwith 20000提示：请确认在所有路由器上修改带宽.二、序列号：第个LSA 都是有序列号（sequence ）序列号越高LSA 越新。

我的高，发更新给你；如果我的低，直接接收。

LSA 更新的确认方式：（什么样的LSA 更新）1.更高的序列号；2.更高的校验各；3.哪个时间更新远于最大时间；4.更小的LS 时间。

[转载]华三OSPF学习笔记原⽂地址：华三OSPF学习笔记作者：Network_Wei⼀、OSPF简介：RIP是⼀个距离⽮量路由协议，使⽤过程中，有以下限制：1.⽹络扩展不好2.周期性⼴播消耗带宽资源3.路由收敛速度慢（30s）4.以跳数作为度量值5.存在路由环路OSPF的优点：（链路状态路由协议）IP协议89号适应范围⼴——⽀持各种规模的⽹络，最多可⽀持⼏百台路由器。

快速收敛——在⽹络的拓扑结构发⽣变化后⽴即发送更新报⽂，使这⼀变化在⾃治系统中同步。

⽆⾃环——由于OSPF根据收集到的链路状态⽤最短路径树算法计算路由，从算法本⾝保证了不会⽣成⾃环路由。

区域划分——允许⾃治系统的⽹络被划分成区域来管理，区域间传送的路由信息被进⼀步抽象，从⽽减少了占⽤的⽹络带宽。

等价路由——⽀持到同⼀⽬的地址的多条等价路由。

路由分级——使⽤4类不同的路由，按优先顺序来说分别是：区域内路由、区域间路由、第⼀类外部路由、第⼆类外部路由。

⽀持验证——⽀持基于接⼝的报⽂验证，以保证报⽂交互和路由计算的安全性。

组播发送——在某些类型的链路上以组播地址发送协议报⽂，减少对其他设备的⼲扰。

⼆、OSPF协议基本原理⼯作过程：邻居发现、路由交换、路由计算、路由维护1、邻居表：记录所有建⽴了邻居关系的路由器，包括相关描述和邻居状态。

会定期的相互发送hello报⽂来维护，若在⼀定的周期内没有收到领居回应的hello报⽂，则认为邻居路由器失效，将它从邻居表中删除2、链路状态数据库表（LSDB）：此表⾥包含了⽹络拓扑中链路状态的通告。

每台路由器在同⼀个区域内LSDB表⼀样3、路由表：在获得完整LSDB表后，进⾏SPF算法，形成最优路由加⼊路由表OSPF协议路由⽣成过程：1、⽣成LSA描述⾃⼰的接⼝状态每台路由器都根据⾃⼰周围的接⼝状态⽣成LSA（接⼝状态up或down）、链路开销、IP地址/⼦⽹掩码链路开销与接⼝带宽成反⽐3、使⽤spf计算路由ospf路由器⽤spf算法以⾃⾝为根节点计算出⼀棵最短路径树如果通过SPF算法发现到达同⼀⽬标的路径cost值相同，就将两条路由同时加⼊路由表，形成等价路由COST值（开销）算⼊⼝的三、分层结构1)、⾻⼲区域与⾮⾻⼲区域区域的边界是路由器，⽽不是链路。

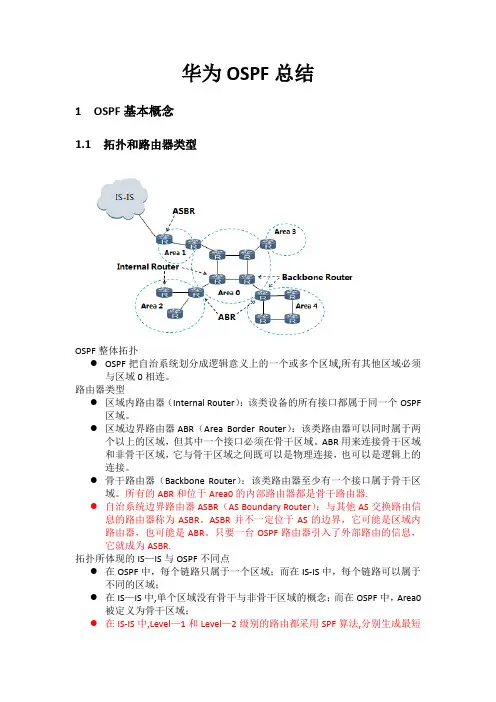

华为OSPF总结1 OSPF基本概念1.1 拓扑和路由器类型OSPF整体拓扑●OSPF把自治系统划分成逻辑意义上的一个或多个区域,所有其他区域必须与区域0相连。

路由器类型●区域内路由器（Internal Router）：该类设备的所有接口都属于同一个OSPF区域。

●区域边界路由器ABR（Area Border Router）：该类路由器可以同时属于两个以上的区域，但其中一个接口必须在骨干区域。

ABR用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

●骨干路由器（Backbone Router）：该类路由器至少有一个接口属于骨干区域。

所有的ABR和位于Area0的内部路由器都是骨干路由器.●自治系统边界路由器ASBR（AS Boundary Router）：与其他AS交换路由信息的路由器称为ASBR。

ASBR并不一定位于AS的边界，它可能是区域内路由器，也可能是ABR。

只要一台OSPF路由器引入了外部路由的信息，它就成为ASBR.拓扑所体现的IS—IS与OSPF不同点●在OSPF中，每个链路只属于一个区域；而在IS-IS中，每个链路可以属于不同的区域；●在IS—IS中,单个区域没有骨干与非骨干区域的概念；而在OSPF中，Area0被定义为骨干区域；●在IS-IS中,Level—1和Level—2级别的路由都采用SPF算法,分别生成最短路径树SPT而在OSPF中，只有在同一个区域内才使用SPF算法，区域之间的路由发布还是距离矢量算法，区域之间的路由需要通过骨干区域来转发。

1。

2 OSPF网络类型，DR，BDR介绍OSPF支持的网络类型●点到点P2P类型：当链路层协议是PPP、HDLC时，缺省情况下,OSPF认为网络类型是P2P。

在该类型的网络中，以组播形式（224。

0。

0.5）发送协议报文(Hello报文、DD报文、LSR报文、LSU报文、LSAck报文）。

●点到多点P2MP 类型(Point—to-Multipoint)：没有一种链路层协议会被缺省的认为是Point—to—Multipoint 类型。
