(完整版)自动化专业《电力电子技术》复习题及答案

  • 格式：doc
  • 大小：5.97 MB
  • 文档页数：162

自动化专业《电力电子技术》复习题 一、填空题（本题共8小题，每空1分，共20分） 1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。 2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时，_________损耗会成为主要的损耗。 3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。 4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。 5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。 6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。 7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。 8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。(1) 0~t1时间段内，电流的通路为________； (2) t1~t2时间段内，电流的通路为_______； (3) t2~t3时间段内，电流的通路为_______； (4) t3~t4时间段内，电流的通路为_______； (5) t4~t5时间段内，电流的通路为_______； 第 2 页 二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分） 1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（ ） A、V1与V4导通，V2与V3关断 B、V1常通，V2常断，V3与V4交替通断 C、V1与V4关断，V2与V3导通 D、V1常断，V2常通，V3与V4交替通断

2、对于单相交流调压电路，下面说法错误的是（ ） A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度 B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作 第 3 页 C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度 D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度 3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（ ）晶闸管导通。 A、1个 B、2个 C、3个 D、4个

4、对于单相交交变频电路如下图，在t1~t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（ ） A、P组阻断，N组整流 B、P组阻断，N组逆变 C、N组阻断，P组整流 D、N组阻断，P组逆变

5、电阻性负载三相半波可控整流电路中，控制角的范围是（ ） A、30°～150 B、0°～120° C、15°～125° D、0°～150°

密 封 线 第 4 页 6、桓流驱动电路中加速电容C的作用是（ ） A、加快功率晶体管的开通 B、延缓功率晶体管的关断 C、加深功率晶体管的饱和深度 D、保护器件 7、直流斩波电路是一种（ ）变换电路。 A、AC/AC B、DC/AC C、DC/DC D、AC/DC 8、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（ ） A、du/dt抑制电路 B、抗饱和电路 C、di/dt抑制电路 D、吸收电路 9、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（ ） A、减小至维持电流以下 B、减小至擎住电流以下 C、减小至门极触发电流以下 D、减小至5A以下 10、IGBT是一个复合型的器件，它是（ ） A、GTR驱动的MOSFET B、MOSFET驱动的GTR C、MOSFET驱动的晶闸管 D、MOSFET驱动的GTO

三、简答题（共3小题，22分） 1、简述晶闸管导通的条件与关断条件。（7分）

2、电压型逆变电路的主要特点是什么？（8分） 3、简述实现有源逆变的基本条件，并指出至少两种引起有源逆变失败的原因。（7分） 第 5 页 四、作图题（共 2 小题，每题12分，共24分） 1、三相全控桥，阻感负载，主回路整流变压器的接法是D,y5，采用NPN管的锯齿波触发器，要求在整流与逆变状态运行。同步变压器二侧电压经R-C滤波器滤波后（滞后角为30°）接到触发电路。同步变压器的的接法为Y/Y-10，4接法，如下图所示，选择晶闸管的同步电压。（要给出分析过程，分析依据） 晶 闸 管 VT1 VT2 VT3 VT4 VT5 VT6

主电路电压 +Uu -Uw +Uv -Uu +Uw -Uv 同 步 电 压

2、电路与波形如图所示。（1）若在t1时刻合上K，在t2时刻断开K，画出负载电阻R上的电压波形；（2）若在t1时刻合上K，在t3时刻断开K，画出负载电阻R上的电压波形。（ug宽度大于3600）。

（a）电路图 （b）输入电压u2的波形图

密

封 线 第 6 页 五、计算题（共 1 小题，共20分） 1、电路如图所示，单相全控桥式整流电路接大电感负载，R=4Ω，U2=220V。 （1）触发角为60°时，(a) 试求Ud、Id、晶闸管电流平均值IdVT、晶闸管电流有效值IVT、变压器副边电流有效值I2；（b）作出ud、id、iVT2、i2 的波形图（图标清楚，比例适当）。 （2）当负载两端接有续流二极管时，（a）试求Ud、Id、IdVT、IVT、IVD、IdVD 、I2；（b）作出ud、id、iVT2、iVD、i2 的波形图（图标清楚，比例适当）。

一、填空题（本题共6小题，每空1分，共15分） 1、_________存在二次击穿现象，____________存在擎住现象。 2、功率因数由 和 这两个因素共同决定的。 3、晶闸管串联时，给每只管子并联相同阻值的电阻R是 __措施。 4、同一晶闸管，维持电流IH与掣住电流IL在数值大小上有IL_ _IH。 5、电力变换通常可分为： 、 、

第 7 页 和 。 6、在下图中，_______和________构成降压斩波电路使直流电动机电动运行，工作于第1象限；_______和_______构成升压斩波电路，把直流电动机的动能转变成为电能反馈到电源，使电动机作再生制动运行，工作于____象限。

二、选择题（本题共11小题，9，10，11小题每题2分，其余每题1分，共14分） 1、下列电路中，不可以实现有源逆变的有（ ）。 A、三相半波可控整流电路 B、三相桥式全控整流电路 C、单相桥式可控整流电路 D、单相全波可控整流电路外接续流二极管 2、晶闸管稳定导通的条件（ ） A、晶闸管阳极电流大于晶闸管的擎住电流 B、晶闸管阳极电流小于晶闸管的擎住电流 C、晶闸管阳极电流大于晶闸管的维持电流 D、晶闸管阳极电流小于晶闸管的维持电流 3、三相半波可控整流电路的自然换相点是（ ） A、交流相电压的过零点 B、本相相电压与相邻相电压正半周的交点处 C、比三相不控整流电路的自然换相点超前30° D、比三相不控整流电路的自然换相点滞后60° 4、若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是（ ） A、增大三角波幅度 B、增大三角波频率 C、增大正弦调制波频率 D、增大正弦调制波幅度 第 8 页 5、三相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（ ）

A、U2 B、U2 C、2U2 D.U2 6、晶闸管电流的波形系数定义为（ ）

A、 B、 C、Kf =IdT·IT D、Kf =IdT-IT 7、降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（ ） A、1ms B、2ms C、3ms D、4ms 8、关于单相桥式PWM逆变电路，下面说法正确的是（ ） A、在一个周期内单极性调制时有一个电平，双极性有两个电平 B、在一个周期内单极性调制时有两个电平，双极性有三个电平 C、在一个周期内单极性调制时有三个电平，双极性有两个电平 D、在一个周期内单极性调制时有两个电平，双极性有一个电平 9、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（ ） A、P组阻断，N组整流 B、P组阻断，N组逆变 C、N组阻断，P组整流 D、N组阻断，P组逆变 第 9 页 10、在三相三线交流调压电路中，输出电压的波形如图所示，在t2~t3时间段内，有（ ）晶闸管导通。 A、1个 B、2个 C、3个 D、4个

三、简答题（本题共 4 小题，共30分） 1、电压型逆变电路的主要特点是什么？（7分）

2、某一晶闸管，额定电压为300V，额定电流为100A，维持电流为4mA，使用在下图所示的各电路中是否合理?说明其理由。(不考虑电压、电流裕量)（8分）

3、下面BOOST升压电路中，电感L、电容C与二极管的作用是什么？（7分） 密

封

线

合集下载

电力电子技术试题及答案

电力电子技术试题及答案

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术试题及答案

电力电子技术试题及答案

电力电子技术试题及答案一、电力电子技术试题一、选择题（每题5分，共30分）1. 电力电子器件按其可控性可以分为两类，以下哪项不属于这两类？（）A. 半控型器件B. 全控型器件C. 非控型器件D. 可控型器件答案：D2. 以下哪种电力电子变换器可以实现AC-DC变换？（）A. 整流器B. 逆变器C. 交流调压器D. 直流调压器答案：A3. 电力电子器件的开关频率主要取决于以下哪个参数？（）A. 开关时间B. 导通压降C. 关断时间D. 通态电流答案：C4. 以下哪种电力电子变换器可以实现能量的回馈？（）A. 整流器B. 逆变器C. 交流调压器D. 直流调压器答案：B5. 以下哪种电力电子器件属于全控型器件？（）A. GTOB. SCRC. GTRD. Diode答案：A6. 以下哪种电力电子变换器可以实现DC-AC变换？（）A. 整流器B. 逆变器C. 交流调压器D. 直流调压器答案：B二、填空题（每题5分，共30分）7. 电力电子器件按其功能可分为________、________、________和________四类。

答案：整流器件、开关器件、放大器件、保护器件8. 电力电子变换器的主要类型有________、________、________和________。

答案：整流器、逆变器、交流调压器、直流调压器9. 电力电子器件的开关特性主要包括________、________和________。

答案：导通、关断、开关频率10. 电力电子变换器的控制方式主要有________、________和________。

答案：模拟控制、数字控制、混合控制三、简答题（每题20分，共60分）11. 简述电力电子器件的分类及特点。

答案：电力电子器件的分类：（1）按功能分类：整流器件、开关器件、放大器件、保护器件；（2）按可控性分类：半控型器件、全控型器件、非控型器件。

特点：（1）高电压、大电流、高速开关；（2）低功耗、高效率；（3）可靠性高、寿命长；（4）控制灵活、功能多样。

《电力电子技术》题库含答案

《电力电子技术》题库含答案

《电⼒电⼦技术》题库含答案⼀、填空题(每空1分，共５０分)1、对同⼀晶闸管，维持电流I H与擎住电流I L在数值⼤⼩上有I L _________ I H。2、功率集成电路PIC分为⼆⼤类，⼀类是⾼压集成电路，另⼀类是________________________________。3、晶闸管断态不重复电压U DSM与转折电压U BO数值⼤⼩上应为，U DSM ________ U BO。4、电阻负载三相半波可控整流电路中，晶闸管所承受的最⼤正向电压U Fm等于_____，设U2为相电压有效值。5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。6、对于三相半波可控整流电路，换相重叠⾓的影响，将使⽤输出电压平均值_______________________。7、晶闸管串联时，给每只管⼦并联相同阻值的电阻R是______________________________________措施。8、三相全控桥式变流电路交流侧⾮线性压敏电阻过电压保护电路的连接⽅式有______________⼆种⽅式。9、抑制过电压的⽅法之⼀是⽤_____________________吸收可能产⽣过电压的能量，并⽤电阻将其消耗。10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下⼆个开关元件之间进⾏。11、改变SPWM逆变器中的调制⽐，可以改变_____________________________________________的幅值。12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。13、恒流驱动电路中抗饱和电路的主要作⽤是__________________________________________________。14、功率晶体管缓冲保护电路中⼆极管要求采⽤________型⼆极管，以便与功率晶体管的开关时间相配合。15、晶闸管门极触发刚从断态转⼊通态即移去触发信号，能维持通态所需要的最⼩阳极电流，称为：___________________________________________________________________________________________。

电力电子技术复习题及答案

电力电子技术复习题及答案

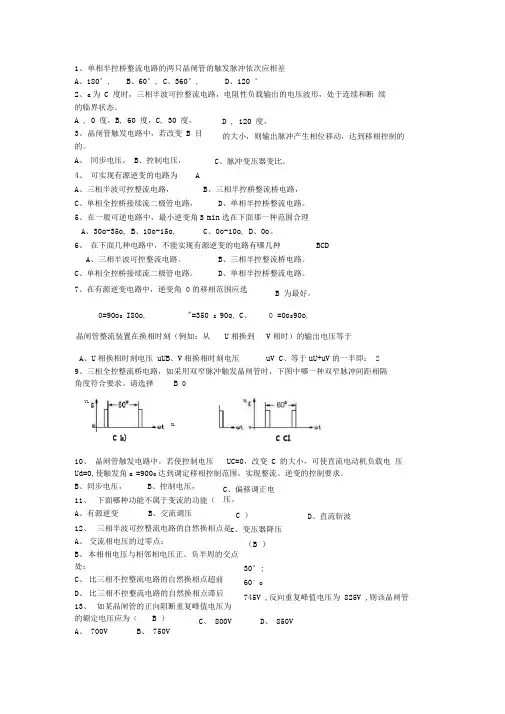

1、 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 、180°,B 、60°,C 、360°,D 、120 °2、 a 为 C 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断 续的临界状态。
