《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

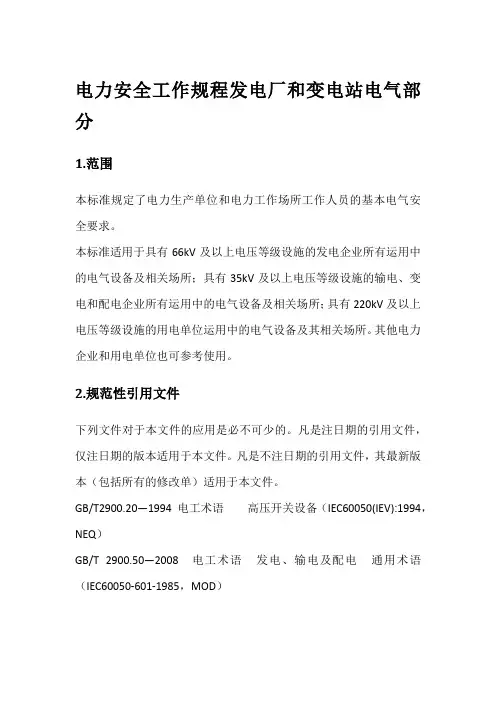

电力安全工作规程发电厂和变电站电气部分1.范围本标准规定了电力生产单位和电力工作场所工作人员的基本电气安全要求。
本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。
其他电力企业和用电单位也可参考使用。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.20—1994 电工术语高压开关设备（IEC60050(IEV):1994，NEQ）GB/T 2900.50—2008 电工术语发电、输电及配电通用术语（IEC60050-601-1985，MOD）3.术语和定义GB/T2900.20――1994.GB/T 2900.50――2008界定的以及下列术语和定义适用于本文件。
GB 260860――20113.1发电厂[站] electricl generating station由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的的工厂。
[GB/T 290.50—2008,定义2.3中的601-03-01]3.2 变电站[电力系统的] substation(of power station)电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端，开关及控制设备、建筑物和变压器。
通常包括电力系统安全和控制所需的设施（例如保护装置）。
注：根据含有变电站的系统的性质，可在变电站这个词前加上一个前缀来界定。
例如：（一个输电系统的）输电变电站、配电变电站、500kv变电站、10kv变电站。
[GB/T2900.50—2008, 定义2.3中的601-03-02]3.3电力线路electric line在系统两点间用于配电的导线、绝缘材料和附件组成的设施。

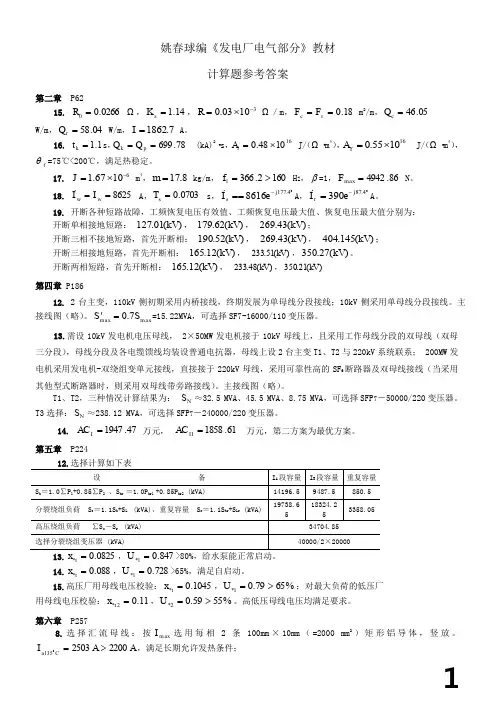

姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ，4.1778616j s e I -==A ，4.87390j re I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为： 开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV 第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=15.22MVA ，可选择SF7-16000/110变压器。
13.需设10kV 发电机电压母线， 2×50MW 发电机接于10kV 母线上，且采用工作母线分段的双母线（双母三分段），母线分段及各电缆馈线均装设普通电抗器，母线上设2台主变T1、T2与220kV 系统联系； 200MW 发电机采用发电机-双绕组变单元接线，直接接于220kV 母线，采用可靠性高的SF 6断路器及双母线接线（当采用其他型式断路器时，则采用双母线带旁路接线）。
发电厂电气部分-学习指南答案一、填空题1. 火力发电厂的能量转换过程是 能―― 能―― 能―― 能。
1.化学能 热能 机械能 电能2. 电流互感器正常运行时二次侧不允许 。
2.开路3. 导体热量的耗散有 、 和 三种形式。
3.对流 辐射 导热4. 按输出能源分,火电厂分为 电厂和 电厂。
4.热 凝汽式 （无顺序）5. 根据运行状态，自启动可分为 、 和 三类。
5.失压自启动 空载自启动 带负荷自启动6. 大型火力发电厂厂用电系统接线通常都根据 的接线原则，采用 的接线形式。
6.按炉分段 单母线分段7. 发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量 。
（填增大或减小）7.减小8．加装旁路母线的唯一目的是 。
8.不停电检修出线断路器9．厂用供电电源包括 、 和 。
9.工作电源 启动和备用电源 事故保安电源10.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为 。
10.一次能源11. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答案：配电装置。
12. 导体的热稳定是指 。
12.导体的短时最高发热温度不超过导体材料的短时最高允许温度13.核电厂的系统由核岛和 组成。
13.常规岛14. 水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为 。
14.B 相 271073.1sh i a L ⋅⋅⨯-15．少油式断路器中油的用途是 。
15.灭弧介质16. 在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要。
16.小17.计算导体的长期发热时，发热时间常数Tt的物理含义是。
17.在绝热状态下，导体温升达到稳定温升所需的时间18.电力系统由发电厂、、和组成。
18.变电站、输电线路、用户19．发电机引出线导体截面积是按选择的，而配电装置的母线截面积则是按选择的。
