方波信号的分解与合成方波信号是一种在电子技术中常见的信号类型，它被广泛应用于数字电路、通信系统和控制系统中。
方波信号被描述为周期性的，其波形为高电平和低电平两种状态的交替出现。
本文将介绍方波信号的分解与合成。
一、方波信号的分解方波信号可以看作是由多个正弦波信号组成的。
根据傅里叶级数定理，任何一个周期信号都可以表示成一系列正弦波的叠加。
因此，我们可以将方波信号分解成一系列正弦波信号的叠加。
具体来说，我们可以通过傅里叶级数公式将方波信号分解为无限个正弦波信号的叠加：f(t) = (4/π) * [sin(ωt) + (1/3)sin(3ωt) + (1/5)sin(5ωt) + ...]其中，ω是正弦波的角频率，由周期T计算得到：ω = 2π/T。
式中的系数表示了每个正弦波信号的幅值。
显然，随着正弦波频率的增加，其幅值逐渐减小，因此只需要保留前几项即可近似表示方波信号。
二、方波信号的合成与分解相反，我们也可以将多个正弦波信号合成成一个方波信号。
这可以通过将多个正弦波信号的叠加，利用傅里叶变换得到一个方波信号的过程实现。
具体来说，我们可以将多个正弦波信号的幅值和相位进行适当的调整，使它们的叠加形成一个方波信号。
这个过程可以通过傅里叶变换实现，傅里叶变换将多个正弦波信号的叠加转换为频域上的一个复杂函数，然后再通过反向变换回到时域上得到方波信号。
三、应用方波信号的分解和合成在许多领域中都有广泛的应用。
在数字电路中，方波信号可以用于实现各种逻辑门和计数器。
在通信系统中，方波信号可以用于数字调制和解调。
在控制系统中，方波信号可以用于实现各种控制算法和控制器。
总结：本文介绍了方波信号的分解和合成。
方波信号可以看作是由多个正弦波信号组成的，可以通过傅里叶级数定理进行分解。
同时，我们也可以将多个正弦波信号合成成一个方波信号，利用傅里叶变换实现。
方波信号在数字电路、通信系统和控制系统中有广泛的应用。
信号分解与合成实验报告实验报告实验目的：1.了解信号分解与合成的基本概念和原理；2.掌握信号分解与合成的具体方法；3.能够利用信号分解与合成技术分析和合成简单信号。
实验仪器：信号发生器、示波器、频谱分析仪。
实验原理：信号分解是指将一个复杂信号分解成一组频率、振幅和相位不同的简单信号。
信号合成是指根据给定的频率、振幅和相位信息，将多个简单信号合成为一个复杂信号。
实验步骤：1.将信号发生器的输出接入示波器的输入端，并调整信号发生器的频率、振幅和相位设置。
2.调节示波器以及频谱分析仪的参数，观察信号在示波器上的波形和幅频特性。
实验结果与分析：在实验中，我们选择了一个周期为1s，频率为1Hz，振幅为5V，相位为0的方波信号作为实验对象。
将该方波信号输入示波器中，观察到了方波的周期性波形。
接着，我们使用频谱分析仪对方波信号进行频谱分析。
观察到频谱图中只存在基频和其奇次谐波（3Hz,5Hz,7Hz,...），并且振幅逐渐衰减。
这说明方波信号可以被分解为一组频率不同、振幅逐渐衰减的简单信号。
然后，我们选择了多个简单信号（如正弦波、方波、三角波等）并分别输入到示波器中，调整其频率、振幅和相位，观察到了不同波形的复杂信号。
这表明信号分解与合成技术可以通过调节简单信号的频率、振幅和相位，实现对复杂信号的合成。
结论：通过本实验，我们了解了信号分解与合成的基本概念和原理，掌握了信号分解与合成的具体方法。
我们可以根据需要，对复杂信号进行分解，并利用合适的简单信号进行合成，从而实现对信号的分析和合成。
这对于信号处理和通信领域具有重要意义。

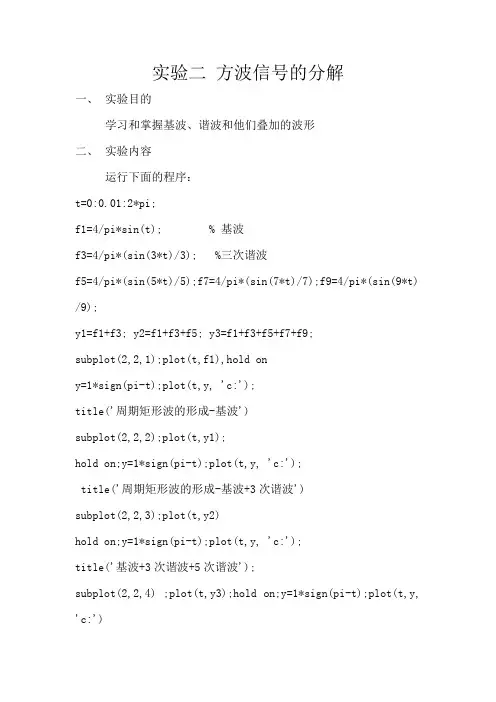

实验二方波信号的分解一、实验目的学习和掌握基波、谐波和他们叠加的波形二、实验内容运行下面的程序：t=0:0.01:2*pi;f1=4/pi*sin(t); % 基波f3=4/pi*(sin(3*t)/3); %三次谐波f5=4/pi*(sin(5*t)/5);f7=4/pi*(sin(7*t)/7);f9=4/pi*(sin(9*t) /9);y1=f1+f3; y2=f1+f3+f5; y3=f1+f3+f5+f7+f9;subplot(2,2,1);plot(t,f1),hold ony=1*sign(pi-t);plot(t,y, 'c:');title('周期矩形波的形成-基波')subplot(2,2,2);plot(t,y1);holdon;y=1*sign(pi-t);plot(t,y, 'c:');title('周期矩形波的形成-基波+3次谐波')subplot(2,2,3);plot(t,y2)holdon;y=1*sign(pi-t);plot(t,y, 'c:');title('基波+3次谐波+5次谐波');subplot(2,2,4) ;plot(t,y3);hold on;y=1*sign(pi-t);plot(t,y, 'c:')title('-基波+3次谐波+5次谐波+7次谐波+9次谐波')运行结果：结果分析：叠加到的谐波次数越高，形成的波形越接近方波。
编写11次、13次、15次谐波的叠加程序:t=0:0.01:2*pi;f1=4/pi*sin(t); % 基波f3=4/pi*(sin(3*t)/3); %三次谐波f5=4/pi*(sin(5*t)/5);f7=4/pi*(sin(7*t)/7);f9=4/pi*(sin(9*t)/9);f11=4/pi*(sin(11*t)/11);f13=4/pi*(sin(13*t)/13);f15=4/pi*(sin(15*t)/15);y1=f1+f3+f5+f7+f9+f11;y2=f1+f3+f5+f7+f9+f11+f13;y3=f1+f3+f5+f7+f9+f11+f13+f15;subplot(2,2,1);plot(t,y1);holdon;y=1*sign(pi-t);plot(t,y, 'c:');title('-基波+3次谐波+5次谐波+7次谐波+9次谐波+11次谐波') subplot(2,2,2);plot(t,y2)holdon;y=1*sign(pi-t);plot(t,y, 'c:');title('基波+3次谐波+5次谐波+7次谐波+9次谐波+11次谐波+13次谐波');subplot(2,2,3) ;plot(t,y3);hold on;y=1*sign(pi-t);plot(t,y, 'c:')title('-基波+3次谐波+5次谐波+7次谐波+9次谐波+11次谐波+13次谐波+15次谐波')运行结果：。
一、实验目的1. 理解信号分解的基本原理和方法。
2. 掌握利用滤波器对信号进行分解的实验技能。
3. 通过实验验证信号的分解与合成原理。
二、实验原理信号分解是将一个复杂的信号分解为多个简单信号的过程。
常用的信号分解方法有傅里叶变换、滤波器分解等。
本实验采用滤波器分解方法，通过带通滤波器、带阻滤波器和带通滤波器等，将输入信号分解为多个频率成分。
三、实验仪器与设备1. 信号发生器：用于产生实验所需的信号。
2. 带通滤波器：用于过滤信号中的特定频率成分。
3. 带阻滤波器：用于抑制信号中的特定频率成分。
4. 示波器：用于观察信号的波形和频谱。
5. 连接线：用于连接实验仪器。
四、实验步骤1. 连接实验仪器，将信号发生器输出的信号连接到带通滤波器的输入端。
2. 打开示波器，设置合适的观察范围和时基，观察带通滤波器输入端的信号波形。
3. 打开带通滤波器，观察带通滤波器输出端的信号波形，分析信号的分解情况。
4. 改变带通滤波器的截止频率，观察信号分解情况的变化。
5. 关闭带通滤波器，打开带阻滤波器，观察带阻滤波器输出端的信号波形，分析信号的分解情况。
6. 改变带阻滤波器的截止频率，观察信号分解情况的变化。
7. 重复步骤3-6，观察不同滤波器对信号分解的影响。
五、实验结果与分析1. 在实验过程中，通过观察示波器上的信号波形，可以明显看到带通滤波器和带阻滤波器对信号的分解效果。
2. 当带通滤波器的截止频率与信号中的特定频率成分相匹配时，可以观察到带通滤波器输出端信号的波形与输入端信号在频率成分上的差异。
3. 当带阻滤波器的截止频率与信号中的特定频率成分相匹配时，可以观察到带阻滤波器输出端信号的波形与输入端信号在频率成分上的差异。
4. 通过改变滤波器的截止频率，可以观察到信号分解情况的变化，从而验证信号的分解与合成原理。
六、实验结论1. 通过本实验，掌握了利用滤波器对信号进行分解的实验技能。
2. 验证了信号的分解与合成原理，即通过滤波器将一个复杂的信号分解为多个简单信号，再将这些简单信号叠加合成原信号。
