第6章 全空气系统与空气—水系统
一、全空气系统
1．1 分类：
定风量系统（CAV---constant Air Volume）
按送风量是否恒定 变风量系统（VAV---variable Air Volume）

直流式系统或全新风系统：全新风
按所使用空气的来源 封闭式系统或再循环式系统：全回风
混合式系统或回风式系统：新风+回风
1．2 送风量和送风参数的确定
全空气系统的送风量即为空调房间的送风量
空调房间的热湿平衡模型
送风

1S 全热平衡：M`S hS+Q`C=M`S•hR
M`s (显热平衡：MSCPts+Q`C,S=M`SCP•tR)
hs 湿热平衡：M`SdS+M`W=MSdR
ds
t
s

hR,dR,tR

则送风量：

)(,sRpcsRsRcttCsQddMwhhQsM

定义房间空气处理过程的热湿比：sRsRwCddhhMQ
设计过程中，已知R、 求S和MS。 方法是由和选定的送风
温差sRttts来确定R（解释ts与Ms的关系），
用h-d图表示夏季和冬季空调过程如何确定送风参数和送风量，


R(n)

Q`c M`w
R
1．3 空调系统新风量的确定
新风：室外新鲜空气（Fresh air）
新风量多少的利弊分析。
最小新风量的确定：（1）满足人群对空气品质的要求。
（2）新定室内燃烧所耗空气和局部排风量。
（3）保护房间正压。
取MAX（（1）、（2）、（3））=Vmin,FA
在全空气系统中，还要使新风比（新风量/送风量）≥10%。
1．4 定风量单风道空调系统
（1） 全新风系统（直流式系统）
夏季过程为例。过程表示方法：
冷却去湿 
W L R

R  S ·R W

=100%

Q`c M`w L(S)

W L 全新风系统h-d图
（2） 再循环系统（封闭式系统） 
R ·
冷却去湿 
R L R L ·

再循环式系统h-d图
（3） 混合式系统（回风空调系统）

AHU
机器露点：空气经冷却设备处理后的状态
风量平衡：（略）
夏季工况h-d图：（即一次回风空调系统图，此处略教材P115图6-5）
（露点+再热或露点直接送风）


Q`c M`w
排风
M` M`R

M`R

新风
M` H/C H CC H/C SF M`S

过程能量平衡分析：QO=Qh+Qw+Qc(夏季)
QH=QH1+QH2+QR+QW（冬季）
新风负荷
室内冬季负荷
再热量
预热量

过程文字符号表示，h-d图。
再热式系统的冷热抵消现象，多消耗了冷热量。

1．5 空调系统的运行调节
(1) 室内温湿度调节
以采用表冷器的定风量单风道空调系统为例（具有“机器露点”，又称“露
点调节”） 调节风量
当室内负荷（余热量、余湿量）变化时，可以通过 调节送风量
调节送风参数
来控制室内温湿度；变风量在后续章节讨论。
显冷负荷变化时，定露点调节加热量（ts调节）
而调节送风参数 湿负荷变化时，变露点调节（ds调节）

如采用表冷器的再热式空调系统，当室内冷负荷Q。c ，M。w不变时的调节：
 
’

C W
R
S ’ 100%

S （L）
设计工况 ， 调节工况
Mw
Qc

↓ MsMwd不变，pcsQct,

则定露点，增加再热量。
调节加热量的方法见P122，图6-14。

又如，采用表冷器的再热式空调系统，当室内冷负荷Q 。c不变，湿负荷M 。w
减小时的调节。

W

C
R
S φ=100%

S’ he
L hs
L’

Mw

Qc

p
sccQh,


不变

MsMwd
，则机器露点L变为Lˊ，必要时还需调节加热量（此
处为“减小” ）。调节机器露点需通过改变表器冷量实现，具体方法见P123
图6-17。
（2） 室外空气状态变化时的调节。
室外空气（新风）状态及季节变化，对系统的空气处过程和设备容量需求产
生影响。
介绍单风道露点送风空气处理方案的分区（图6-18）及其调节方案（表6-2）
1. 6定风量双风道空调系统
1. 7变风量空调系统
原理：改变送风量，适应室内负荷变化，维持室内温度（或湿度）。
送风量改变由“变风量末端机组（VAV Tenrmind Unit）或变风量末端”完成。
VAV末端由室温相对湿度控制送风量，以维持室内温度（或湿度）。

以单风道系统送风点不变为例（P130图6-25）。若Q 。c↘，M 。w-，则ε↓。
因 )(..spscttCMQR，则Q 。c↘时，M。s↘，可维持tR-。
如下图，但ρR↗。表现在M。w=M。s(dR-ds)，当M。s↘时M。w-，故dR↗。
同理，当M。w↘，Q 。c-时，改变M。s（即↘），则可维持dR-变化。若以相对湿度传
感器来控制，则可能使ρR不变，但tR变化（且dR亦变化）

ε′
ε″ ε c
R
R′
R″
φ=100%
ts S

VAV末端 节流型 其中又分 压力有关型（室温为控制目标）
旁通型 压力无关型（风量为控制目标）
使用节流型VAV末端并对系统风机进行变转速（或入口导叶角度）调节，才
能实现VAV系统的节能。
系统总送风量（即系统风机）控制策略 定静压控制
变静压控制
直接风量控制
系统风量最小值通常为量大值的40～50%。当系统风量变化时，要注意控制
新风量，要保证不低于最小新风量。
1.8全空气系统中的空气处理机组（AHU）
卧式空调机组：水平组合
组合式空调机组：由各功能段组成 立式空调机组：垂直叠置
不带压缩机的 整体式空调机组

简述各功能段：空气过滤段、表冷器段（冷却盘管）、喷水室、空气加湿段、
空气加热段、风机段、混合段、中间段等。
2、空气——水系统
2.1风机盘管系统
以风机盘管+独立新风系统为代表 W
2.1.1新风系统 ε
（1） 新风送风方式 R C
送到F、C吸入端，少用，见右图 L
与F、C出风并列送出室内，多用 S
（2） 新风处理终状态点
新风处理终状态点含湿量低于dR，承担室内湿负荷。下图a
新风处理终状态焓为室内空气焓，不承担室内冷负荷。下图b
根据εR和风机盘管平均显热比SHF确定是新风的处理状态点

ε ε
R W
W R
S M φ=100% C
φ
=100%
C M hR
S

图a 图b
重点介绍教材P140式（6-27）和例6-2、例6-3。
2. 2诱导器系统
2.3空气——水辐射板系统

3、空调系统的自动控制（1学时）
重点介绍单风道定风量系统的控制系统（图6-43）

4、空调系统的选择与划分原则

合集下载

定风量与变风量空调系统的检测与控制

定风量与变风量空调系统的检测与控制

送风段：由送风机把处理后的空气通过送风管道和送风口送到建筑物中。

回风段：为利用余热／冷，将从建筑物中抽出来的空气，部分排出建筑物，部分进行处理后再利用。

１．１系统工作原理典型的四管双风机空气处理机组，其检测与控制系统原理见图１。

１．２　系统组成（１）　新风风门、防冻开关当送风机不工作时，为防止表冷器被冻坏，必须关闭新风风门；防冻开关起着报警作用。

（２）　空气过滤器、差压开关为保证空气过滤器的过滤效果和节能需要，测量其前后的差压，及时发出阻塞报警信号。

（３）　送风温度传感器、表冷器、空调水阀调节空调水流量，以控制送风温度。

（４）　送风湿度传感器、加湿器根据室内湿度要求，启动、或关闭加湿设备。

（５）　送风阀、排风阀、混风阀、ＣＯ２传感器根据室内空气要求的二氧化碳含量，调节混风流量，排风量和送风量随着混风量的增加而减小、或反之。

（６）　送风机、回风机两台风机同时启停。

１．３检测与控制功能空气处理机组的监控点如表１所示。

２　变风量空调系统的检测与控制变风量空调系统，可以根据各个房间或区域的空调负荷变化情况，用变风量末端装置（ＶＡＶ　ＢＯＸ）分别调节各个房间或区域的送风量，来控制室内环境温度。

这种系统可以降低非设计条件下的风机运行的能量消耗，运行费用较省。

变风量空调系统主要由以下几部分组成：空气处理机组，室内温控器，变风量末端装置（ＶＡＶ　ＢＯＸ）和智能变频控制器。

空气处理机组是由新风阀、回风阀、送风阀、预热器、表冷器和送风机等组成。

２．１系统工作原理为获得空调系统的实时负荷情况，在每个建筑单元内装设一个室内温控器，用来检测室内温度，并与用户设定的期望温度值进行比较，当二者出现差值时，温控器改变变风量末端（ＶＡＶ－ＢＯＸ）装置内的风阀开度，减少或增加送入室内的风量从而调节室内的温度，直到室内温度恢复为设定值为止。

同时，根据末端ＶＡＶ－ＢＯＸ的负荷情况，通过变频控制器调节送风机速度，起到节能作用。

送风机速度控制方法有定静压、变静压、总风量等控制方法。

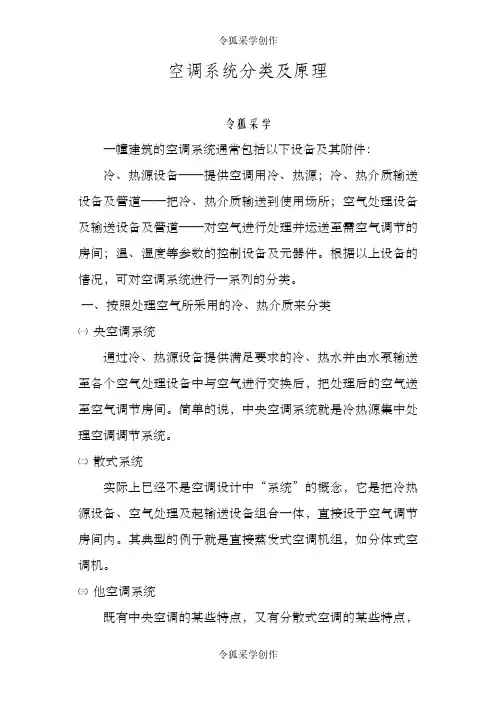

空调系统分类及原理
