5.17塑料鲍尔环与陶瓷鲍尔环的相关参数

陶瓷鲍尔环填装密度全文共四篇示例，供读者参考第一篇示例：陶瓷鲍尔环是一种常用的填料，广泛应用于化工、环保等领域。

填料的填装密度是影响其性能的重要因素之一，不同的填装密度会影响填料的传质性能、传热性能等。

在使用陶瓷鲍尔环时，合理控制填装密度是非常重要的。

一、陶瓷鲍尔环的特点陶瓷鲍尔环是一种环形填料，外形呈波纹状，具有较大的表面积和充分的通气孔，通风透气性好，有利于气液传质过程的进行。

陶瓷鲍尔环的材质通常为陶瓷，具有优良的耐酸碱、耐腐蚀性能，可以在较恶劣的环境下使用。

二、填装密度的影响填装密度是指填料在填料层内的容积占比，通常以表示为实际填充体积与充填器内空间总体积的比值，常用百分比表示。

填料的填装密度会影响填料层的堆积状态、通气性能等，进而影响传质性能和传热性能。

1. 填充密度对传质性能的影响填充物在传质设备中的利用率很大程度上取决于填料的填充密度。

实验表明，在一定操作条件下，适当的填充密度可以提高填料层的气相传质速率，同时降低液相对填充物的润湿程度，从而提高传质效率，降低传质阻力。

填装密度对传热性能的影响主要表现在热阻的变化上。

填料的填充密度越大，填充物的传热性能越好，传热系数也会相应增加，从而提高传热效率，减少传热过程中的热阻损失。

三、如何确定陶瓷鲍尔环的填装密度在实际工程应用中，确定陶瓷鲍尔环的填装密度是非常关键的。

一般来说，填装密度应该在一定范围内，不宜过高也不宜过低。

1. 根据设备参数和操作要求确定填料的填充密度通常由设备参数和操作要求来确定。

在设计填料层时，应根据设备的气、液体积速度和固体颗粒物质的密度状况，确定合适的填充密度范围。

2. 实验方法确定实验方法是确定填料填充密度的一种有效途径。

通过实验确定不同填充密度下填料层的传质性能和传热性能，从而选择最佳的填充密度。

3. 模拟计算确定四、总结陶瓷鲍尔环是一种优良的填料，填装密度对其性能具有重要影响。

在使用陶瓷鲍尔环时，应根据设备参数和操作要求确定合适的填充密度范围，通过实验方法和数值模拟计算等手段确定最佳的填充密度，提高填料层的传质效率和传热效率，实现最佳性能。

塑料填料系列一、塑料阶梯环规格D×H×δmm 比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子α/ε3m-116××37029913625××2288150038×19×2720050×25×1074076×38×903420二、塑料鲍尔环型号规格D×H×δmm比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子α/ε3m-1Dg1616×16×1188112000141275 Dg2525×25×1755350091239 Dg3838×18×1151580071220 Dg5050×50×93650056127 Dg7676×76×19276094三、塑料共轭环型号规格D×H×δmm比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子Fm-12525×185********3838×11618650681314040×1049200661645050×85900083977676×81398084四、塑料矩鞍环名称公称尺寸规格D×H×δmm比表面积αm2/m3空隙率ε%个数nm-3堆积重量γρkg/m3干填料因子Fm-1矩鞍环Dg7676×38×2003700289 Dg5050×25×2509400332 Dg3838×19×2650. 952520063405 Dg2525××28897680102473五、聚丙烯海尔环名称材料公称尺寸mm 比表面积αm2/m3空隙率ε%个数nm-3堆积重量γρkg/m3干填料因子m3Dg50 PP50×5610080006270 Dg76PP76×7634207187 Dg100PP100×1007518505146金属填料系列一、金属阶梯环金属填料具有通量大，阻力小，压降低，优质效率高，分离效果好，耐冷热，寿命长等优点，虽说一次投资稍大，但能充分发挥设备的潜在力。

塑料鲍尔环的参数
塑料鲍尔环是一种热塑性材料，通常用于环保设备中的废气处理和废
水处理。

它是由聚丙烯（PP）或聚乙烯（PE）等塑料材料制成的环状填料，具有很高的表面积和大量的开放孔隙，能够提供良好的传质和传质效果。

下面将要详细介绍塑料鲍尔环的参数。

1.外形参数：
2.表面积：
3.孔隙度：
4.堆积密度：
5.抗冲击性能：
6.耐化学性能：
7.使用温度范围：
总结：
塑料鲍尔环作为一种环保设备中常用的填料，其参数可以根据实际需
要进行调整。

外形参数确定了其基本形状和尺寸，而表面积、孔隙度、堆
积密度等参数决定了其传质和传质效果。

此外，塑料鲍尔环还具有良好的
抗冲击性能和耐化学性能，能够承受振动和冲击载荷，并耐受化学物质的
腐蚀。

最后，根据具体使用要求，选择适合的材料和温度范围，以确保塑
料鲍尔环的正常工作。

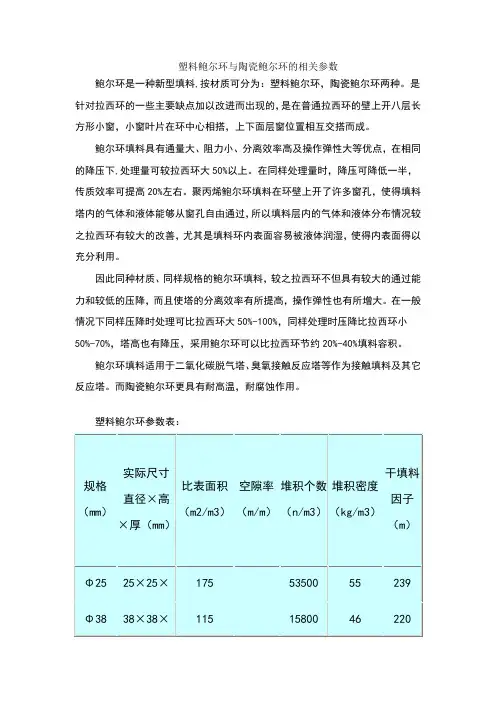

塑料鲍尔环与陶瓷鲍尔环的相关参数
鲍尔环是一种新型填料,按材质可分为：塑料鲍尔环，陶瓷鲍尔环两种。

是针对拉西环的一些主要缺点加以改进而出现的，是在普通拉西环的壁上开八层长方形小窗，小窗叶片在环中心相搭，上下面层窗位置相互交搭而成。

鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，在相同的降压下,处理量可较拉西环大50%以上。

在同样处理量时，降压可降低一半，传质效率可提高20%左右。

聚丙烯鲍尔环填料在环壁上开了许多窗孔，使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况较之拉西环有较大的改善，尤其是填料环内表面容易被液体润湿，使得内表面得以充分利用。

因此同种材质、同样规格的鲍尔环填料，较之拉西环不但具有较大的通过能力和较低的压降，而且使塔的分离效率有所提高，操作弹性也有所增大。

在一般情况下同样压降时处理可比拉西环大50%-100%，同样处理时压降比拉西环小50%-70%，塔高也有降压，采用鲍尔环可以比拉西环节约20%-40%填料容积。

鲍尔环填料适用于二氧化碳脱气塔、臭氧接触反应塔等作为接触填料及其它反应塔。

而陶瓷鲍尔环更具有耐高温，耐腐蚀作用。

塑料鲍尔环参数表：
陶瓷鲍尔环参数表：
感谢您的阅读，更多资讯请浏览：广州市绿烨环保设备有限公司。

西北大学化工学院化工原理课程设计说明书设计名称： 填料吸收塔设备的设计 年级专业： 2008级化学工程与工艺 姓 名：指导老师：姚瑞清2011年1月10日目录一．设计任务-----------------------------------2 二．填料选择-----------------------------------3 三．计算所需物性参数---------------------------3 四．设计计算过程-------------------------------4 五．塔附件选择---------------------------------10 六．工艺流程说明-------------------------------15 七．心得体会-----------------------------------16 八．参考文献-----------------------------------18 九．工艺流程图---------------------------------19一. 设计任务原料气入塔温度为25℃，用清水吸收原料气体中的SO2气体，混合气体的处理量为2000m3／h，其中含有SO2的摩尔分数为0.07，SO2的吸收率为90％，气体入口温度为25℃.水入口温度为20℃。

已知：20℃时，E=3.55 10³kPa, L/G=1.5(L/G)min;操作压力：常压；操作温度：液体20℃; 气体：25℃；填料类型：乱堆塑料鲍尔环；要求设计填料吸收塔，求所需塔高，塔径，塔内件，塔接管尺寸，绘制流程图，吸收塔工艺条件图，设计过程评述。

二.填料选择该系统属于易分离系统，可采用散装填料，系统中含SO2有一定腐蚀性，故考虑选用Ф50mm塑料鲍尔环，由于系统对压降无特殊要求，考虑到不同尺寸鲍尔环的性能采用乱堆Ф50mm塑料鲍尔环。

鲍尔环特性：鲍尔环是在拉西环的基础上发展起来的，是近期具有代表性的一种填料。

散堆填料金属散堆填料详细信息：金属填料金属填料材质主要包括碳钢、铝合金及不锈钢等。

由于其壁薄，空隙率大，通量大，阴力小，分离效果好，特别适用于真空精馏塔，处理热敏性，易分解，易聚合，易结碳的物料。

标准材质：不锈钢，如牌号为AIS1410S,304,316L,316Ti 等－碳钢－耐蚀镍基合金c4，蒙乃尔合金．铝，铜－青铜，黄铜，Ni,Ti等亦可根据用户要求以其它材料制造．金属阶梯环技术参数(钢)塑料散堆填料详细信息：点击放大空心球，净化球，鲍尔环，液面覆盖球，填料详细信息：鲍尔环填料是一种新型填料,是针对拉西环的一些主要缺点加以改进而出现的，是在普通拉西环的壁上开八层长方形小窗，小窗叶片在环中心相搭，上下面层窗位置相互交搭而成。

它与拉西环填料的主要区别是在于在侧壁上开有长方形窗孔，窗孔的窗叶弯入环心，由于环壁开孔使得气、液体的分布性能较拉西环得到较大的改善，尤其是环的内表面积能够得以充分利用。

产品特点：鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，在相同的降压下,处理量可较拉西环大50%以上。

在同样处理量时，降压可降低一半，传质效率可提高20%左右。

与拉西环比较，这种填料具有生产能力大、阻力强、操作弹性大等特点，在一般情况下同样压降时处理可比拉西环大50%-100%，同样处理时压降比拉西环小50%-70%，塔高也有降压，采用鲍尔环可以比拉西环节约20%-40%填料容积。

空心球7601系列多面空心球是采用聚丙烯材质注射成型，具有气速高，叶片多，阻力小，比表面积大，和充分解决气液交换，具有阻力小操作弹性大等特点。

广泛应用于除氧气，除二氧化碳气等环保设备中。

点击放大陶瓷拉西环填料详细信息：陶瓷拉西环填料陶瓷拉西环是最早开发的一种散堆填料。

形状简单，它是高与直径相等的圆环。

大尺寸的拉西环（100mm以上）一般采用整砌方式规则填充，100mm以下的拉西环多采用乱堆方式装填。

陶瓷拉西环具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各种高温场合使用，应用范围十分广泛，可用于化工、冶金、煤气、环保等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。

塑料鲍尔环的参数
一、塑料鲍尔环的概述
塑料鲍尔环是一种填充塔内的塑料填料。

它的结构类似于鲍尔环，是塔内填充层中应用广泛的塑料填料之一。

塑料鲍尔环适用于各种工业塔，如冶金、石化、电力、轻工等工业领域。

二、塑料鲍尔环的参数介绍
（一）环形壁厚
环形壁厚是塑料鲍尔环最基本的参数之一，它是指填料环壁的厚度。

一般来说，环形壁厚越大，填料的强度和耐磨性就会越好，但是阻力也会相应增加。

（二）环高
环高是指塑料鲍尔环的高度。

环高越高，填料的接触面积就越大，从而增加了传质和传热效率，但同时也会增加阻力。

（三）环直径
环直径是指填料环的外直径。

一般来说，环直径越大，填料的接触面积就越小，从而降低了填料的传质传热效率和压降，但同时也会增加填料的稳定性和强度。

（四）孔径
孔径是指填料环壁上的孔洞尺寸。

孔径越小，填料的表面积就越大，从而提高填料的传质和传热效率。

但是过小的孔径会导致填料易被堵塞，降低填料的使用寿命。

（五）叶片高度
叶片高度是指填料环壁上叶片的高度。

叶片的存在可以在一定程度上增加填料的传质和传热效率，但同时也会增加填料的阻力。

三、总结
通过本文的介绍，我们可以了解到塑料鲍尔环的五个重要参数，包括环形壁厚、环高、环直径、孔径和叶片高度。

这些参数对填料的传质传热效率、阻力和稳定性都有一定的影响。

在选择塑料鲍尔环时，应根据具体的工艺要求和实际情况进行综合考虑。

气液传质设备第十章气液传质设备气液传质设备的型式由多种，本章主要介绍塔式设备的构造与操作性能特点，以便解决塔设备合理选用与设计问题10．1 填料塔一、填料塔的结构填料塔是一种应用广泛的气液两相接触并进行传热、传质的塔设备，可用于吸收〔解吸〕、精馏和萃取等别离过程。

图10－1 填料塔的典型结构填料塔的结构如图10－1所示，塔体为圆筒形，两端有封头，并装有气、液相进、出口接管。

塔底有气体的进口及分配空间，其上为调料的支撑——支撑栅板，板上充填一定高度的填料，填料可以乱堆，亦可以整砌。

栅板可允许气、液体通过。

塔顶有液体进口和液体分布器，使入塔液体尽可能均匀地喷淋在填料层地顶部，液体沿填料外表向下流动。

由于填料层中地液体往往有向塔壁流动地倾向〔壁流效应〕，故填料层较高时，常将其分为假设干段，每两段之间设有液体再分布装置，可将向塔壁流动地液体重新导向填料层中。

填料塔在操作时，气体从塔底通入，自下而上通过填料层地空隙，与自上而下沿填料外表流下地液体呈逆流接触，进行传质，传热，两相地组成沿塔高呈连续变化，故填料塔为微分接触式设备。

填料塔地塔体可根据被处理物料地性质，用金属、陶瓷、塑料或金属外壳内衬以耐腐蚀材料制成。

为保证液体在整个塔截面上地均匀分布，塔体应具有良好地垂直高度。

填料塔不仅结构简单，而且具有阻力小和便于用耐腐蚀材料制造等优点，尤其适用于塔直径较小地情形及处理有腐蚀性的物料或要求压强较小的真空蒸馏系统，此外，对于某些液气比拟大的蒸馏或吸收操作，也宜采用填料塔。

近年来，国内外对填料的研究与开发进展迅速。

由于性能优良的新型填料不断涌现以及填料塔在节能方面的突出优势，使得目前填料塔最大直径可达20m。

在国内，具有新型塔内件的高效填料塔技术也已作为国家重点推广工程，在全国1600余座塔器中得到应用，获得了巨大的经济效益和社会效益。

填料塔的应用日趋广泛。

二、二、填料填料式填充于填料塔中的材料，它是填料塔的主要内构件，其作用是增加气、液两相的接触面积，并提高液体的湍动程度以利于传质、传热的进行。

常用散堆填料汇总散堆填料是指填料的安装以填料乱堆为主，该类填料是具有一定外形结构的颗粒体。

根据填料的形状，此类填料分为许多类型，同一类型的填料按气特殊部位，尺寸的差别分为不同的规格一环形填料1.1拉西环填料：高与直径相等的圆环，以环的外径为其特征尺寸。

有陶瓷，金属盒非金属材料。

装填方式：大尺寸(100mm以上)采用整砌方式规则填充小尺寸(75mm以下)采用乱堆方式装填优点：开发最早，结构简单，价格便宜缺点：在乱堆填充时填料间容易产生架桥、空穴等现象，影响了填料层液体的流动，使部分填料环内液体不易流入，造成填料层内液体的偏流、沟流、股硫甚至严重的壁流，恶化了填料层的操作工况。

同时，由于这种填料层内液体的持液量大，气体通过填料层时的折返路径长，所以气体通过填料层时的阻力大，通量小。

1.2开孔环形填料：在环形填料的环壁上开孔，使所开窗孔的孔壁形成一个内弯的舌片指向环的中心。

优点：充分利用了填料的材料表面，而又在原先实体环壁上开出许多窗洞，从而大大改善了气液两相通过填料床层时的流动状况，不但缩短了气体通过填料时的路径行程，而且减少了流动阻力，增大了气体通量，而且使液体分布更趋均匀，能较容易地流入填料环的内部，从而增加了填料床层的润湿表面积，提高了填料的传质效率。

1.2.1 鲍尔环填料鲍尔环填料是一种高径相等的开孔环形填料，每层窗孔有5个舌叶，每个舌叶内弯指向环心，上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右。

有金属和瓷质之分，但是由于瓷质抗冲击强度差，容易破损，故已基本被淘汰。

同样材质、同样尺寸的鲍尔环填料与拉西环填料的几何外形尺寸、空隙率、比表面积几乎完全相同，但由于鲍尔环填料在环壁上开了许多窗孔，使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况较之拉西环有较大的改善，尤其是填料环内表面容易被液体润湿，使得内表面得以充分利用。

因此，同种材质、同样规格的鲍尔环填料，较之拉西环不但具有较大的通过能力和较低的压降，而且使塔的分离效率有所提高，操作弹性也有所增大。

1、陶瓷拉西环Φ10、Φ25、Φ38、Φ50、Φ80、Φ100、Φ150◆简介：陶瓷拉西环由江西全兴化工填料专业生产。

陶瓷拉西环是最早开发的一种散堆填料。

它的外形简洁，其高度与直径尺寸相等。

大尺寸的拉西环〔100mm 以上〕一般承受整砌方式规章填充，90mm 尺寸以下的拉西环一般承受乱堆方式装填。

陶瓷拉西环具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各种高温场合使用，应用范围格外广泛，可用于化工、冶金、煤气、止痒等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等。

瓷质拉西环、拉西环填料。

◆陶瓷拉西环技术指标及规格表工程径x 高x 厚mm 积存比重kg/m3比外表积m2/m3空隙率m3/m3陶瓷拉西环干填料因子积存个数n/m36x6x29807890.7320302110000 10x10x38504600.71280620230 15x15x3.57003500.7960210000 25x25x46502350.7878451200 50x50x66001360.813056400 80x80x106501080.681771930 100x100x10700900.72341000 150x150x15790750.68172295径x 高x 厚mm金属拉西环16x16x0.56603500.9046024800 25x25x0.86102200.9329018800 50x50x14301100.951307000 80x80x1400600.96801820◆拉西环出口包装样式工程 径x 高x 厚mm 积存比重 kg/m 3 比外表积 m 2/m 3 空隙率 m 3/m 3 干填料因子 积存个数 n/m 3积存比重比外表积工程径x 高x 厚mm空隙率 m 3/m 3 干填料因子 积存个数 n/m 32、陶瓷矩鞍环 RTOΦ16、Φ25、Φ38、Φ50、Φ76◆ 陶瓷矩鞍环简介：陶瓷矩鞍环由江西全兴化工填料专业生产。

不锈钢鲍尔环填料参数1.引言1.1 概述不锈钢鲍尔环填料是一种常用于化工领域的填料材料，具有很高的使用价值和广泛的应用前景。

它是由不锈钢材料制成的环状结构，通过将多个环状填料叠加起来形成填料床层，以增加载体表面积和气液接触面积，从而提高传质和传热效果。

鲍尔环填料以其独特的结构和优异的性能而备受瞩目。

它具有大量的开口，可以方便气体和液体的传递，同时可以提供大量的内部表面积，增加了物质传递的可能性。

不锈钢鲍尔环填料具有耐酸碱性能和良好的耐腐蚀性，能够适应较为恶劣的工况环境，在复杂化工过程中表现出优异的稳定性和可靠性。

本文将重点介绍不锈钢鲍尔环填料的参数要点，通过分析鲍尔环填料的外径、长度、数量等参数对填料性能的影响，以及选择合适的填料参数来满足实际需求。

同时，本文也将总结鲍尔环填料的优势和对不锈钢鲍尔环填料参数的重要性进行深入思考。

总之，不锈钢鲍尔环填料作为一种重要的填料材料，在化工领域具有广泛的应用前景。

通过合理选择填料参数，可以充分发挥鲍尔环填料的优势，提高传质传热效果，满足工业生产的要求。

本文将为读者详细介绍不锈钢鲍尔环填料的参数要点，希望能够对相关领域的专业人员和研究者有所帮助。

1.2 文章结构文章结构部分的内容如下：文章结构为了让读者能够更好地理解和掌握不锈钢鲍尔环填料的参数要点，本文将按照以下结构进行介绍和分析。

引言部分将对本文的背景和目的进行概述，为读者提供一个整体了解的入口。

在引言部分，我们将简要介绍鲍尔环填料的定义和特点，以及本文对不锈钢鲍尔环填料参数要点的研究目的。

接下来的正文部分将重点阐述不锈钢鲍尔环填料的参数要点。

在2.1节，将详细定义和阐述鲍尔环填料的特点，包括其在填料行业中的应用和作用。

在2.2节，我们将详细探讨不锈钢鲍尔环填料的参数要点，包括直径、高度、表面积等关键参数的影响因素和选取原则。

通过对这些参数要点的深入解析，读者可以更好地了解如何选择和应用不锈钢鲍尔环填料。

陶瓷鲍尔环压降全文共四篇示例，供读者参考第一篇示例：陶瓷鲍尔环是一种常用的填料，在化工、石油、冶金等领域广泛应用。

陶瓷鲍尔环的主要作用是增加反应器的填料层，提高填料与气体或液体的接触面积，从而提高传质效率。

陶瓷鲍尔环具有耐高温、耐腐蚀、耐磨损等优点，因此被广泛应用于一些腐蚀性气体和液体的传质过程中。

在实际工程应用中，陶瓷鲍尔环的性能很大程度上取决于其压降特性。

压降是指气体或液体在通过填料层时产生的阻力损失。

而陶瓷鲍尔环的压降则主要受填料形状、尺寸、堆积方式等因素的影响。

对于陶瓷鲍尔环的形状来说，其表面上布满了环状的凹凸纹理，这不仅增加了填料层的表面积，还会在气体或液体通过时产生摩擦力，从而增加了压降。

陶瓷鲍尔环的直径、高度等尺寸参数也会直接影响其压降特性。

一般来说，直径越大、高度越高的陶瓷鲍尔环，其压降也会相应增加。

陶瓷鲍尔环的堆积方式也会对其压降特性产生影响。

在填料层中，陶瓷鲍尔环可以采用不同的堆积方式，如交叉堆放、平行堆放等。

不同的堆积方式会使填料层的孔隙率、气体或液体在填料层中流动的路径发生变化，导致陶瓷鲍尔环的压降不同。

在实际工程应用中，我们通常会通过实验和计算来确定陶瓷鲍尔环的压降特性。

一般来说，可以通过测量填料层的总压降和空床压降，再通过公式计算出陶瓷鲍尔环的压降系数。

通过比较不同条件下的压降系数，可以得出在何种条件下陶瓷鲍尔环的压降最小，从而提高反应器的效率。

陶瓷鲍尔环的压降是影响其传质效率的关键因素之一。

只有深入研究其压降特性，找到最佳的填料形状、尺寸、堆积方式等参数组合，才能充分发挥陶瓷鲍尔环在传质过程中的作用，实现工艺优化和能源节约。

【陶瓷鲍尔环压降】作为填料技术的重要研究内容，将会在化工、环保等领域中得到广泛应用和推广。

第二篇示例：陶瓷鲍尔环是一种广泛应用于化工、环保和石油化工等行业的填料，它的特点是表面积大、孔隙率高、耐高温、耐酸碱腐蚀等优点，因此在吸附、脱硫、脱硝等过程中被广泛使用。

聚丙烯鲍尔环填料参数
聚丙烯鲍尔环填料具有以下参数：
1. 厚度：聚丙烯鲍尔环填料的厚度通常在2-6毫米之间，具体
厚度取决于设备的要求和工艺条件。

2. 直径：填料的直径通常在50-100毫米之间，具体直径也取
决于设备的要求和工艺条件。

3. 孔隙率：聚丙烯鲍尔环填料的孔隙率通常在50-95%之间，
具体孔隙率也取决于设备的要求和工艺条件。

4. 比表面积：聚丙烯鲍尔环填料的比表面积通常在30-150平
方米/立方米之间，具体比表面积也取决于设备的要求和工艺
条件。

5. 重量：填料的重量通常在0.05-0.1克/立方厘米之间，具体
重量也取决于设备的要求和工艺条件。

6. 材质：聚丙烯鲍尔环填料的材质主要是聚丙烯塑料，具有耐腐蚀、耐磨损等优点。

这些参数可以根据具体的工艺要求和设备性能进行调整和选择，以满足生产过程中的需要。

常用散堆填料汇总散堆填料是指填料的安装以填料乱堆为主，该类填料是具有一定外形结构的颗粒体。

根据填料的形状，此类填料分为许多类型，同一类型的填料按气特殊部位，尺寸的差别分为不同的规格一 环形填料1.1拉西环填料：高与直径相等的圆环，以环的外径为其特征尺寸。

有陶瓷，金属盒非金属材料。

装填方式：大尺寸(100mm 以上)采用整砌方式规则填充 小尺寸(75mm 以下)采用乱堆方式装填 优点：开发最早，结构简单，价格便宜缺点：在乱堆填充时填料间容易产生架桥、空穴等现象，影响了填料层液体的流动，使部分 填料环内液体不易流入，造成填料层内液体的偏流、沟流、股硫甚至严重的壁流，恶 化了填料层的操作工况。

同时，由于这种填料层内液体的持液量大，气体通过填料层 时的折返路径长，所以气体通过填料层时的阻力大，通量小。

瓷拉西环填料的特性数据 外径 高x 厚 比表面积 空隙率 堆积个数 堆积密度 干填料因子 填料因子 备注 6.4 6.4x0.8 789 0.73 3110000 737 2030 2400不常用8 8x1.5 570 0.64 1465000 600 2170 2500 10 10x1.5 440 0.70 720000 700 1280 1500 15 15x2 330 0.70 250000 690 960 1020 16 16x2 305 0.73 192500 730 784 900 25 25x2.5 190 0.78 49000 505 400 400 40 40x4.5 126 0.75 12700 577 305 350 50 50x4.5 93 0.81 6000 457 177 220 80 80x9.5760.681910714243280金属拉西环填料的特性数据外径 高x 厚 比表面积 空隙率 堆积个数 堆积密度 干填料因子 填料因子 6.4 6.4x0.8 789 0.73 3110000 2100 2030 2500 8 8x0.3 630 0.91 1550000 750 1140 1580 10 10x0.5 500 0.88 800000 960 740 1000 15 15x0.5 350 0.92 248000 660 460 600 25 25x0.8 220 0.92 55000 640 290 390 35 35x1 150 0.93 19000 570 190 260 50 50x1 110 0.95 7000 430 130 175 76 76x1.6680.95187040080105湿填料压降系数（根据液体喷淋密度范围选择填料型号）填料名称Dg/mm 填料壁厚/mm 液体喷淋密度范围m3/(m2.h) 拉西环12 2.4 1.46~42.00拉西环19 2.4 8.79~52.74拉西环25 3 1.76~131.8拉西环38 6 3.52~87.89拉西环50 6 3.52~10.251.2开孔环形填料：在环形填料的环壁上开孔，使所开窗孔的孔壁形成一个内弯的舌片指向环的中心。

各种填料介绍及参数实验数据鲍尔环填料鲍尔环填料是在拉西环的基础上开发的一种高径相等的开孔环型填料，每层窗孔有5个舌叶，每个舌叶内弯指向环心，上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右，使得填料塔内的气体和液体能够从窗孔自由通过，改善了气液分布，充分利用了环的内表面。

陶瓷鲍尔环填料陶瓷鲍尔环填料具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各种高温场合使用，应用范围十分广泛，可用于化工、冶金、煤气、止痒等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。

性能参数：PP鲍尔环填料适用范围：适用于二氧化碳脱气塔、臭氧接触反应塔等作为接触填料及其它反应塔。

性能参数：规格mm径x高x厚mm 堆积比重kg/m3比表面积m2/m3空隙率m3/m3堆积个数n/m3Φ1616×16×1.0131 194 0.911 111840Φ2525×25×1.2 86.5 155 0.87 53500Φ3838×38×1.2 63.5 112 0.89 15800Φ5050×50×1.5 46.3 73.2 0.901 6500Φ7676×76×2.0 42 67 0.92 1972松树皮生物滤料一、主要特点：养分含量高，有机质含量60%以上，为微生物提供优良的生长环境。

二、物理特性：坚韧的纤维结构，不易腐烂，能长期保持透气性，延长滤料使用年限。

三、滤料特性：表面粗糙，具有较大的比表面积，有利于微生物的附着、生长，保持较多的微生物量，有利于微生物代谢过程中所需氧化和营养物质以及代谢产生的废物的传质过程。

总空隙率高，其容纳微生物生活空间及吸附污染物空间大，可有效的将有毒气体截留下来，并吸附在树皮上。

四、环保特性：来源于自然，不污染环境，清理和更换简便。

表：松树皮生物滤料技术参数表粒径3-8cm 有机质含量≥60%盐酸可溶率≦1.80% 堆积密度0.15-0.20kg/L比表面积≥350m2/m³表观密度0.30-0.50kg/L粒内孔隙率7-20% EC值0.2-0.4mS/cm空隙率40-65% 含水率12-25%。

鲍尔环填料简介：鲍尔环填料是一种新型填料,是针对拉西环的一些主要缺点加以改进而出现的，是在普通拉西环的壁上开八层长方形小窗，小窗叶片在环中心相搭，上下面层窗位置相互交搭而成。

它与拉西环填料的主要区别是在于在侧壁上开有长方形窗孔，窗孔的窗叶弯入环心，由于环壁开孔使得气、液体的分布性能较拉西环得到较大的改善，尤其是环的内表面积能够得以充分利用。

鲍尔环填料材质：鲍尔环填料分为三种材质：陶瓷、金属、塑料等。

其中金属材质：304、316、316L、碳钢、201。

塑料材质中：PP、RPP、CPVC、PVDF、PVC。

其中塑料鲍尔环填料分为三种形状：米字形、#字形、+字形。

鲍尔环填料用途：塑料鲍尔环填料特别适用于石油、化工、氯碱、煤气、环保等行业的中低温（60-150度）提馏、吸收及洗涤塔中。

陶瓷鲍尔环填料适用于二氧化碳脱气塔酸雾净化塔、臭氧接触反应塔等作为接触填料及其它反应塔等。

金属鲍尔环填料应用：真空精馏塔、处理热敏性、易分解、易聚合、易结碳的物料。

鲍尔环填料特点：鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，在相同的降压下,处理量可较拉西环大50%以上。

在同样处理量时，降压可降低一半，传质效率可提高20%左右。

与拉西环比较，这种填料具有生产能力大、阻力强、操作弹性大等特点，在一般情况下同样压降时处理可比拉西环大50%-100%，同样处理时压降比拉西环小50%-70%，塔高也有降压，采用鲍尔环可以比拉西环节约20%-40%填料容积。

鲍尔环填料技术参数:瓷质鲍尔环填料规格型号尺寸D×H×δmm比表面积αm/m空隙率ε%m/m堆积个数n个/m堆积重量γpkg/m干填料因子α/εmФ25 25×25×3 238 0.73 54000 520 565 Ф38 38×38×4 197 0.75 13400 570 365 Ф50 50×50×5 154 0.78 6800 550 252 Ф80 80×80×8 116 0.8 1950 520 146塑料鲍尔环填料规格型号尺寸D×H×δmm比表面积αm/m空隙率ε%m/m堆积个数n个/m堆积重量γpkg/m干填料因子α/εmФ16 16×16×1.1 188 0.91 112000视塑料材质核定重量249Ф25 25×25×1.2 175 0.90 53500 239 Ф38 38×38×1.4 115 0.89 15800 220 Ф50 50×50×1.5 112 0.90 6500 154 Ф76 76×76×2.6 73 0.92 1930 94金属鲍尔环填料规格型号尺寸D×H×δmm比表面积αm/m空隙率ε%m/m堆积个数n个/m堆积重量γpkg/m干填料因子α/εmФ16 16×16×0.4 239 92.8 143000视金属材质核定重量299Ф25 25×25×0.6 219 93.4 55900 269 Ф38 38×38×0.8 129 94.4 13000 153 Ф50 50×50×1.0 112 94.9 6500 131 Φ76 76×76×1.2 72 95.1 1830 84。

课程设计指导书填料吸收塔是气体净化过程中常用的塔器之一，经常用于气体的吸收洗涤。

填料塔的设计计算方法我们已经讲过，但是，从工程设计的角度来说还有一系列的工作要做。

下面我们结合工程上填料吸收塔的设计程序锻炼一下自己的设计能力。

有一点需要大家格外注意——责任心，对于工程设计来讲，必须考虑周全。

1 物料衡算1）进塔混合气体中各组分的量；2）混合气进出塔组成（以物质的量的比来表示，即以X、Y表示）；3）吸收剂（水）的用量Ls；4）塔底吸收液组成X1；5）操作线。

2 填料选择选择填料要从两方面考虑，一是使用性能要好，即要求比表面积、空隙率、空隙截面积和机械强度都尽量大，堆积密度要小，耐腐蚀性要好；二是要价格便宜，来源方便，制造容易。

这两个条件往往互相矛盾，在选择填料时要全面衡量，力求最大限度地满足这两方面的要求。

选用不同规格的填料及其在塔内堆放特性，就有不同的参数值。

例如选用75×45×5规格陶瓷鲍尔环填料（乱堆），其参数为：φ=122m-1，α1=103 m2/m3。

表1国内鲍尔环特性数据备注（1）：金属才智填料堆积密度，除注明金属外，仅对碳钢和不锈钢适用，若用同样厚度的其他板材时，对铜乘以1.14，对铝乘以0.34，对镍、蒙乃尔合金乘以1.14。

3 塔径计算1）利用Eckert关联图计算泛点气速u F；计算泛点气速时，注意不同的填料有不同的参数。

2）确定操作气速u；操作气速u=（0.6~0.8）u F范围，合适倍数请自己决定。

3）计算塔径，圆整塔径；计算出的塔径应按照国家压力容器公称直径的系列标准进行远征。

一般塔径标准为300, 400, 500, 600, 800, 1000, 1200, 1400……等(单位mm)。

圆整时直径1m以上间隔为200mm，直径1m 以下间隔为100mm。

4）利用圆整后的塔径，再计算操作气速；5）校核填料尺寸：塔体直径与填料直径的比值有一个下限，低于这个值，塔壁附近的填料层空隙率大而不均匀，容易出现壁流现象，影响传质效果。
