房屋建筑学构造概论

作用。 – 门窗应具有保温、隔热、隔声的能力。
房屋建筑学
第五章 建筑构造概论
5.1 建筑物的构造组成
• 承重结构——由建筑材料按照力学原理和传力规律 组成，并能承受一定荷载作用的骨架或体系。
– 墙、柱、楼板、楼梯、屋顶、基础等，通常将其称为建 筑构件。
• 围护构件——固定在房屋的外部，抵抗自然界的风 霜雨雪的侵袭，太阳光的幅射热，噪声的干扰等。
– 在框架结构中，框架是承重构件，屋顶和楼板的 荷载传给框架，框架承受建筑物的全部荷载，并 将其传给基础。墙体只是围护构件，不参与受力 工作。
房屋建筑学
第五章 建筑构造概论
5.2 建筑物的结构体系
• 框架结构
– 横向框架 – 纵向框架 – 纵横向框架
房屋建筑学
第五章 建筑构造概论
5.2 建筑物的结构体系

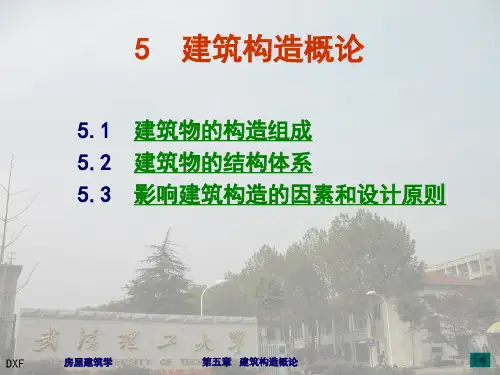

5 建筑构造概论
5.1 建筑物的构造组成 5.2 建筑物的结构体系 5.3 影响建筑构造的因素和设计原则
房屋建筑学
第五章 建筑构造概论
5 建筑构造概论
• 建筑构造是一门研究建筑物的组成以及各组 成部分的组合原理和构造方法的综合性技术 学科。
• 主要任务是根据建筑物的使用功能，技术经 济和艺术造型要求，提供合理的构造方案， 作为建筑设计中综合解决技术问题及进行施 工图设计、绘制大样图的依据和保证。
房屋建筑学
第五章 建筑构造概论
5.2 建筑物的结构体系
• 墙承重结构
– 横墙承重结构体系 – 纵墙承重结构体系 – 纵横墙承重结构体系
房屋建筑学
第五章 建筑构造概论
5.2 建筑物的结构体系
• 框架结构
– 框架结构是由框架梁和框架柱刚性连接，组成 一个平面骨架，一个骨架为一榀框架。每榀框架 之间由若干联系梁连接，形成一个空间骨架，称 为框架结构体系。

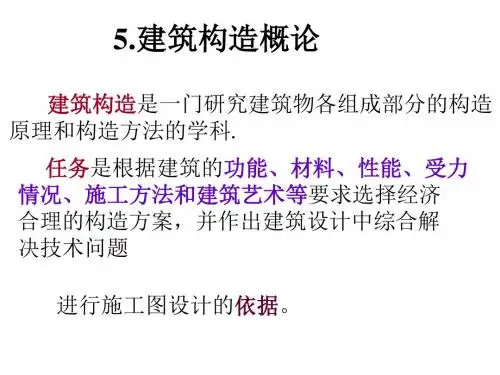

5.建筑构造概论
建筑构造是一门研究建筑物各组成部分的构造 原理和构造方法的学科.
任务是根据建筑的功能、材料、性能、受力 情况、施工方法和建筑艺术等要求选择经济 合理的构造方案，并作出建筑设计中综合解 决技术问题 进行施工图设计的依据。
1.3 建筑物的构造组成及其作用
一幢建筑，一般是由基础、墙或柱、 楼地层、楼梯、屋顶和门窗等六大部分 所组成（如下图） 结构支撑系统—骨架 围护分隔系统—围合、分隔空间 相关设备系统—正常使用保障 辅助部分—附属
5.2.2 建筑构造的设计原则
在满足建筑物各项功能要求的前提下，必须综 合运用有关技术知识，并遵循以下设计原则：
1、结构坚固、耐久 2、技术先进 3、经济合理、降低造价 4、美观大方
1、结构坚固、耐久
除按荷载大小及结构要求确定构件的基本 断面尺寸外，对阳台、楼梯栏杆、顶棚、门窗 与墙体的连结等构造设计，都必须保证建筑物 构、配件在使用时的安全。
• 基础：位于建筑物最下部的承重构件。 •
• 墙（或柱）：建筑物的竖向承重构件， 而墙既是承重构件又是围护构件。
• 楼地层：楼层是多层建筑中的水平承重 构件和竖向分隔构件，它将整个建筑物 在垂直方向上分成若干层。
• 楼梯：建筑中楼层间的垂直交通设施， 供人们上下楼层和紧急疏散之用。
• 屋顶：建筑物顶部的覆盖构件，与外墙 共同形成建筑物的外壳。屋顶既是承重 构件又是围护构件。 • 门窗：属于非承重构件，门主要用作室 内外交通联系及分隔房间，窗主要用作 采光和通风。
2、技术先进
在进行建筑构造设计时，应大力改进传统 的建筑方式，从材料、结构、施工等方面引入 先进技术，并注意因地制宜。
3、经济合理、降低造价
各种构造设计，均要注重整体建筑物的经济、 社会和环境的三个效益，即综合效益。在经济上注 意节约建筑造价，降低材料的能源消耗，又还必须 保证工程质量，不能单纯追求效益而偷工减料，降 低质量标准，应做到合理降低造价。

100年以上 年以上 50～100年 ～ 年 25～50年 ～ 年 15年以下 年以下
适用范围 重要建筑和高层建筑 一般性建筑 次要的建筑 临时性建筑
3.国内现状：建筑的正常使用年限较设计值低。 3.国内现状：建筑的正常使用年限较设计值低。 国内现状 (1)施工质量差 (1)施工质量差 (2)缺乏规划性 (2)缺乏规划性
丽景雅苑
金茂大厦
↖
按照上述分类方式对两建筑 物归类
？
3.按建筑层数分类 3.按建筑层数分类 居住建筑按层数划分为： 层为低层建筑； （1）居住建筑按层数划分为：1～3层为低层建筑；4～6层为多层 建筑;10层以上为高层建筑 层以上为高层建筑。 建筑;10层以上为高层建筑。 公共建筑及综合性建筑总高度超过24m者为高层 者为高层（ （2）公共建筑及综合性建筑总高度超过24m者为高层（不包括总 高度超过24m的单层主体建筑 的单层主体建筑）。 高度超过24m的单层主体建筑）。 1972年国际高层建筑会议将高层建筑分为 年国际高层建筑会议将高层建筑分为4 （3）1972年国际高层建筑会议将高层建筑分为4类： 低高层建筑： 16层 最高50m。 中高层建筑： 25层 ①低高层建筑：9～16层，最高50m。②中高层建筑：17～25层， 最高75m。 高高层建筑： 40层 最高100m。 超高层建筑： 最高75m。③高高层建筑：26～40层，最高100m。④超高层建筑： 40层以上，高度超过100m。 40层以上 高度超过100m。 层以上，
四、建筑标准化和统一模数制
1.建筑标准化 1.建筑标准化 建筑设计的标准问题：包括由国家颁发的建筑法规、 ①建筑设计的标准问题：包括由国家颁发的建筑法规、建筑设计规 建筑标准、定额等。 范、建筑标准、定额等。 建筑标准设计的问题： ②建筑标准设计的问题：根据统一的标准所编制的标准构件与配件 图集等。 图集等。 2.统一模数制 2.统一模数制 建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位， 建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位， 也是建筑设计、建筑施工、建筑材料与制品、建筑设备、 也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合 件等各部门进行尺度协调的基础，其目的是使构配件安装吻合， 件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并 有互换性。 有互换性。 基本模数：基本模数的数值规定为l00mm,表示符号为 即 表示符号为M, （1）基本模数：基本模数的数值规定为l00mm,表示符号为M,即 1M等于l00mm，整个建筑物或其中一部分以及建筑组合件的模数 1M等于 等于l00mm， 化尺寸均应是基本模数的倍数。 化尺寸均应是基本模数的倍数。

三、影响建筑构造的因素
1.外力作用的影响 1.外力作用的影响 2.自然气候的影响 2.自然气候的影响 3.人为因素和其他因素的影响 3.人为因素和其他因素的影响
四、建筑构造设计原则
1.必须满足建筑使用功能要求 1.必须满足建筑使用功能要求 2.必须有利于结构抗震 2.必须有利于结构抗震 3.必须适应建筑工业化的需要 3.必须适应建筑工业化的需要 4.必须讲求建筑经济的综合效益 4.必须讲求建筑经济的综合效益 5.必须注意美观 5.必须注意美观
桁架筒体结构： 桁架筒体结构：在筒体结 构中， 构中，增加斜撑来抵抗水平 荷载， 荷载，以进一步提高结构承 受水平荷载的能力， 受水平荷载的能力，增加体 系的刚度。这种结构体系称 系的刚度。 为桁架筒体系。 为桁架点：由多根 杆件按照一定的网 格形式通过节点连 接而成的空间结构。 接而成的空间结构。 具有空间受力合理、 具有空间受力合理、 重量轻、刚度大， 重量轻、刚度大， 跨度大、 跨度大、抗震性能 好等优点。 好等优点。
地坪是底层房间与地基土层相接的构件，起承受底层房间荷载 地坪是底层房间与地基土层相接的构件， 的作用。要求地坪具有耐磨防潮、防水、防尘和保温的性能。 的作用。要求地坪具有耐磨防潮、防水、防尘和保温的性能。 4、楼梯： 楼梯： 建筑的垂直交通设施。供人们上下楼层和紧急疏散之用。 建筑的垂直交通设施。供人们上下楼层和紧急疏散之用。故要 求楼梯具有足够的通行能力，并且防滑、防火，能保证安全使用。 求楼梯具有足够的通行能力，并且防滑、防火，能保证安全使用。 5、屋顶： 屋顶： 建筑物顶部的围护构件和承重构件。抵抗风、 雪霜、 建筑物顶部的围护构件和承重构件。抵抗风、雨、雪霜、冰雹 等的侵袭和太阳辐射热的影响；又承受风雪荷载及施工、 等的侵袭和太阳辐射热的影响；又承受风雪荷载及施工、检修等屋 顶荷载，并将这些荷载传给墙或柱。故屋顶应具存足够的强度、 顶荷载，并将这些荷载传给墙或柱。故屋顶应具存足够的强度、刚 度及防水、保温、隔热等性能。 度及防水、保温、隔热等性能。 6、门与窗： 门与窗： 门与窗均属非承重构件，也称为配件。 门与窗均属非承重构件，也称为配件。门主要供人们出人内外 交通和分隔房间使用，窗主要起通风、采光、分隔、 交通和分隔房间使用，窗主要起通风、采光、分隔、眺望等围护作 处于外墙上的门窗又是围护构件的一部分，要满足热工及防水、 用。处于外墙上的门窗又是围护构件的一部分，要满足热工及防水、 保温、隔声、防火的的要求。 保温、隔声、防火的的要求。
