水性色浆配方设计 海明斯
- 格式：pdf
- 大小：350.11 KB
- 文档页数：8
下载文档原格式
合集下载
水性无机涂料配方
水性无机涂料配方
引言
本文档旨在介绍一种水性无机涂料的配方。
水性无机涂料是一种环境友好型的涂料，具有较低的有机溶剂含量，并且具有良好的耐久性和粘附性。
本配方旨在提供稳定的涂料性能，同时减少对环境的影响。
配方
以下是水性无机涂料的配方和使用说明：
1. 涂料成分：
- 40% 水
- 25% 无机颜料（根据需要选择适当的颜色）
- 15% 无机填料（提供涂料的厚度和质地）
- 10% 丙烯酸乳液（提供涂料的黏性和稳定性）
- 5% 稳定剂（用于控制涂料的pH值和防止沉淀）
2. 涂料制备：
- 将丙烯酸乳液搅拌均匀，使其成为稠度适中的黏稠液体。
- 逐渐加入无机颜料和填料，搅拌均匀，直至涂料呈现所需颜
色和质地。
- 加入稳定剂，继续搅拌，以确保涂料的稳定性和长期储存性。
- 最后，逐渐加入水，调整涂料的流动性和黏度。
根据需要增
减水的量，直至达到所需的涂料性能。
3. 使用说明：
- 在使用前，先将涂料充分搅拌均匀，以确保配方中各组分的
均匀分布。
- 使用刷子、辊筒或喷枪将涂料均匀涂布在所需的表面上。
- 让涂层完全干燥后，可以进行第二次涂布以达到更好的效果。
- 涂料完全干燥后，其所形成的膜具有良好的附着力和耐久性。
结论
本文档介绍了一种水性无机涂料的配方和使用说明。
这种配方
提供了一种环境友好型的涂料选择，具有良好的涂层性能和耐用性。
希望这个配方能对你有所帮助。
水性色浆、油墨评估检测方法
水性油墨评估检测方法
使用原材料：
678 水溶性丙烯酸樹脂JOHNSON
J74 水性丙烯酸乳液JOHNSON
AMP-95 胺中合剂陶氏
EA 乙醇工业级
IPA 异丙醇工业级
Water 水工业级
水性色浆主要性能测试：
1、细度：细度板上测试色浆细度；
2、粘度：用4#粘度杯（或旋转粘度计）测量色浆粘度；
3、展色：刮样后观察色浆展色性及测量光泽；
4、稳定性：50℃烘箱放置24小時后观察穩定性，稳定性性能指标重复1、2、3
项测试方法。
水性油墨主要性能测试：
5、细度：细度板上测试色浆细度；
6、粘度：用4#粘度杯测测量色浆粘度；
7、展色：刮样后观察色浆展色性及测量光泽；
8、稳定性：50℃烘箱放置24小時后观察穩定性，稳定性性能指标重复1、2、3
项测试方法。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
水性色浆调色
水性色浆配色和配色是所有使用色浆的用户进行的日常工作。
大多数用户都有自己的色彩匹配工程师和色彩匹配样本。
但是大家还是应该了解一些关于调色的知识，接下来我们就这个问题进行简单的介绍，希望给您带来一定程度上的帮助。
水性色浆目前有两种调色配色方法：第一种是色浆电脑配色，就是使用颜色测量和配色仪器和计算机程序，通过光电分光光度计或分光光度计分析色板的颜色和成分，以数字形式记录测量的颜色，将其输入到颜色，颜色软件程序中，计算每种颜色的比例，需要添加什么颜色才能实现数字索引，然后再调色。
这种水性色浆调色方法既快速又准确，当然成本也很高。
对于小规模调色需求的色浆用户，可能会望而却步。
第二种是色浆人工调色，主要根据配色工程师的实际经验，根据客户需求的颜色，认识到有几种单色成分，每种颜色的大致比例是多少，然后是样品制备实验，之后再进行调色，但配色工程师是需要按照色彩学的基本原理进行，采用一种三原色（红、黄、蓝）调色原理和减色法原理，在色浆配色过程中必须掌握“由浅入深”的原则。
（1）一般先试小样，初步求得应配色水性色浆的数量，然后根据小样试配结果再配制大样。
先在小容器中将复色和间色分别调好。
（2）先加入主色（在配色中用量大、着色力小的颜色），再将染色力大的深色（或配色）慢慢地间断地加入，并不断搅拌，随时观察颜色的变化，直到出现满意的颜色为止。
（3）“由浅入深”，尤其是加入着色力强的水性色浆时，切忌过量。
桐城市诺申装饰材料有限公司座落于桐城市经济开发区，自成立以来一直致力于高品质水性色浆的生产和销售，现已与多家涂料企业建立了良好的合作关系。
优异的产品和服务、良好的运营体系、先进的企业文化，使我们保持了快速稳定的发展，成为了国内颇具影响力的专业技术创新型企业。
公司主要生产高品质内外墙水性涂料色浆、木器漆色浆、木器着色剂（又名色精）通用色浆、擦色宝、纸箱印刷油墨等，产品广泛应用于涂料、乳胶、造纸纺织、印刷、皮革等领域。
各系列原料均选自国内外知名企业，生产的内外墙色浆具有颜色鲜艳、着色力高、粘度低、流动性好等特点。
水性漆生产技术配方工艺

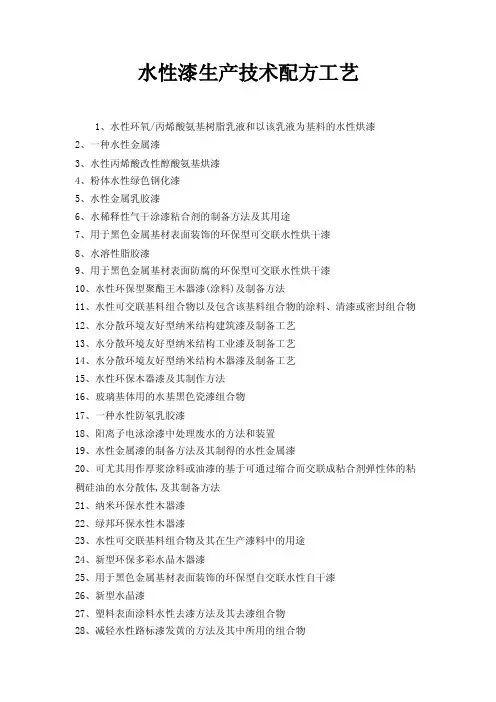

水性漆生产技术配方工艺1、水性环氧/丙烯酸氨基树脂乳液和以该乳液为基料的水性烘漆2、一种水性金属漆3、水性丙烯酸改性醇酸氨基烘漆4、粉体水性绿色钢化漆5、水性金属乳胶漆6、水稀释性气干涂漆粘合剂的制备方法及其用途7、用于黑色金属基材表面装饰的环保型可交联水性烘干漆8、水溶性脂胶漆9、用于黑色金属基材表面防腐的环保型可交联水性烘干漆10、水性环保型聚酯王木器漆(涂料)及制备方法11、水性可交联基料组合物以及包含该基料组合物的涂料、清漆或密封组合物12、水分散环境友好型纳米结构建筑漆及制备工艺13、水分散环境友好型纳米结构工业漆及制备工艺14、水分散环境友好型纳米结构木器漆及制备工艺15、水性环保木器漆及其制作方法16、玻璃基体用的水基黑色瓷漆组合物17、一种水性防氡乳胶漆18、阳离子电泳涂漆中处理废水的方法和装置19、水性金属漆的制备方法及其制得的水性金属漆20、可尤其用作厚浆涂料或油漆的基于可通过缩合而交联成粘合剂弹性体的粘稠硅油的水分散体,及其制备方法21、纳米环保水性木器漆22、绿邦环保水性木器漆23、水性可交联基料组合物及其在生产漆料中的用途24、新型环保多彩水晶木器漆25、用于黑色金属基材表面装饰的环保型自交联水性自干漆26、新型水晶漆27、塑料表面涂料水性去漆方法及其去漆组合物28、减轻水性路标漆发黄的方法及其中所用的组合物29、水基道路标线油漆30、用于水性多涂层油漆体系的涂料配方31、用于水性底漆的填料组分32、水基聚氨酯-脲层压粘合剂及底漆33、具有改善的快干特性的水性路标漆及由其制作路标的方法34、快速硬化的水基涂料组合物和油漆35、水溶性树脂平光漆36、具有阴极沉积能力的含水电浸渍漆涂布浆胶及其应用37、废旧油漆篷盖布脱油除漆防水剂38、用于阴极法沉积涂漆的含水电涂液及其制备方法39、非自交联型粘合剂组合物，含该粘合剂组合物的水涂漆液及其应用40、非自交联粘合剂混合物与含该混合物的水性涂漆液及其应用41、带锈带油带水油漆42、吹吸式多重水帘喷漆室43、缩醛类水性漆44、对导电基片涂漆的方法及采用该方法涂敷的基片和水性电泳涂漆液45、不浸漆定子的潜水式电泵电动机46、导电基体的涂覆方法和可阴极淀积的含水电泳涂漆47、水性除锈防锈底漆及其制备工艺48、铁红水溶性防锈底漆及制备方法49、水基磁性清漆及制法50、常温不水洗漆前锌钙磷化液51、含木素纤维素材料脱木素、漂白及用增效虫漆酶处理废水的方法52、水性铁黑底漆及其制作方法53、水性铁红底漆及其制作方法54、水溶性无苯毒内用硝基漆的生产方法55、水基涂料和制造汽车罩面漆的方法56、制备多层罩面漆、非水涂料和可自动交联的聚丙烯酸酯树脂的方法57、带锈带油带水乳化漆及其制备方法58、供油漆等用的含水非粘连性调色剂59、快速水性脱漆剂及配制方法60、喷漆室的洗涤水处理系统61、制做水溶性半无机硅钢漆的方法及漆62、用于清漆的含水聚合物分散体63、一种油漆防水添加剂及其制作方法64、水溶性多功能无毒快干钝化带锈防锈底漆的生产方法65、水晶地板漆66、水性水泥漆及其制备方法67、油性水泥漆及其制备方法68、一种水溶性半无机绝缘漆及其制备方法69、水性丙烯酸防锈漆及其制备工艺70、防水、防腐、防锈树脂漆生产方法71、制备水稀释性涂漆基料的方法及该涂漆基料的用途72、阳离子电沉积涂漆中最终水洗槽废液的处理方法73、水性富锌底漆组合物74、制备基于丙烯酸酯共聚物的水稀释性涂漆基料的方法和该涂漆基料的用途75、废塑料转化水晶液面漆76、水性特种银粉漆及其生产工艺77、透明粉末漆的水分散体78、粉末漆的水分散体79、水性防锈底漆及其制作方法80、用于剥离高度交联的油漆和底漆的水性组合物81、用作热压粘合剂的底漆的含水分散液的制备方法82、多层涂料层体系、制备方法及适用于它的非水面漆83、单组分潮气固化聚氨酯水晶漆84、一种钛酸酯偶联剂及其在苯丙水性漆中的应用85、用于车辆内空间涂漆的含水涂料组合物的制备方法86、光催化亲水性膜形成前表面的预处理方法及该方法所用的清洗剂和底漆涂料组合物87、水溶性化锈防锈漆及生产方法88、水基底漆组合物89、水性钢化水泥漆90、用于食品罐内涂漆的含水环氧/酚醛共分散液91、用于黑色金属基材表面防腐的环保型自交联水性自干漆92、用于清洗、防水精整及抛光汽车漆膜的湿布93、水性乳胶漆涂料复合助剂94、处理涂漆设备中循环水的净化方法95、一种水性防锈装饰清漆96、环氧改性丙烯酸－聚氨酯乳液及水溶性聚氨酯漆的制备工艺97、高固体份水性内墙乳胶漆98、一种水溶性透气型厚质珠光玉瓷漆99、氟树脂涂覆用水性底漆组合物100、厚浆气干水性底漆101、厚浆气干水性面漆102、水性色漆的循环体系103、含水油漆组合物104、水性除锈防锈漆105、水性乳胶面漆106、水晶地板漆107、一种胶漆两便胶水及其生产方法108、环氧酯乳液和以该乳液为基料的水性防锈底漆109、高性能水性丙烯酸改性醇酸磁漆110、新型水性环保高效纳米内外墙乳胶漆111、一种外墙面的防水罩光面漆112、一种绿色环保水性木器漆113、一种绿色环保复合水性木器漆114、一种自来水脱漆的方法及其水脱漆机115、用于附着到金属的树脂体系的含水基底漆系统116、水性金属漆在特种包装钢桶上的应用117、水性环保外墙漆118、不含铬酸盐的水性环氧抗蚀底漆119、一种水性木器漆120、一种水性抗碱封闭底漆及其评价方法121、水性环保木器漆122、漆墨山水画123、水溶性漆124、纳米水性耐污杀菌漆125、适用于自抛光防污漆的具有低含量可水解单体的粘结剂126、一种水性外墙墙面漆127、水性木器漆及其制备方法128、一种水性环保标牌漆129、闪水立面墙面漆及其生产工艺130、水晶水性乳胶漆131、水性双组份聚氨酯木器漆及其制备方法132、金属用的无铬水稀释性防锈漆133、聚氯丁二烯系胶乳组合物、水系底漆及其粘合方法134、含水交通管理用漆及其应用方法135、水性单组分聚氨酯木器漆及其制造方法136、一种水性环保型内外墙石漆涂料及其制备方法137、盐水性能良好可低温直焊的H级聚氨酯漆包线漆138、一种水晶工艺品的喷漆工艺139、多功能隔热防水漆及生产工艺140、水性高聚酯漆141、新型水性环保多彩绒面漆142、新型带香味具有颜色的水性漆、其制法与应用143、水溶性工业漆及其制备方法144、一种乳胶漆用水基颜料分散剂145、非水分散体基抗污油漆组合物146、水泥漆147、水性环保纳米乳胶漆涂料148、回收喷漆装置凝固设备中循环水的方法149、水性防锈漆150、具有杀菌抑菌净化空气功能的水性木器漆151、水溶性丙烯酸改性环氧酯防锈漆152、有色水性抗菌木器漆153、水性防白蚁防虫封闭漆154、水性抗菌木器清漆155、包含碳水化合物基聚酯的气干型油漆组合物156、纳米荧光弹性水溶金属漆157、水性烤漆158、纳米水性防锈漆159、纳米水性木质漆160、基于水性漆,尤其是基于色漆或清漆,并基于胶体水性铈分散体的组合物161、装饰防水水漆及其制备方法162、水性纳米铝塑漆163、水性金属漆及其制备方法164、水溶性室温交联双组份丙烯酸树脂漆及制备方法165、纳米水性天然真石乳胶漆166、水基聚氨酯树脂及其电泳漆组合物和制备方法167、环保高效水性底漆168、环保高效水性面漆169、自交联型水性路标漆及其制备和使用方法170、水性分组分聚酯漆及其制备方法171、纳米银抗菌水性木器漆及其制备方法172、含水油漆组合物及其用途173、用于含漆废水处理的复合絮凝剂174、聚氨酯树脂水性分散体、含有该分散体的水性粘接剂以及水性底漆剂175、环保型水性浸漆的制备方法176、用于稳定漆料和透明漆料的高浓度储存稳定的水分散体177、高耐盐水性红丹醇酸防锈漆及其制造方法178、一种复合水性环保漆179、海洋深水网箱的抗污漆180、光触媒环保水性木器漆181、一种生物纳米水性抗菌清漆及其制备方法182、一种水性纳米负离子环保功能漆183、水性地板、木器漆184、以羟基磷灰石为添加成分的防毒性水泥涂底漆、花纹完结材料、涂料和水泥添加剂185、水性无机硅酸盐富锌底漆186、一种水性木器漆及其制备方法187、可辐射固化水基漆的基料188、一种硅丙水性外墙乳胶漆189、用醇酸树脂酯化污水生产醇酸调合漆的方法及醇酸调合漆190、一种水性内墙乳胶漆的配方及其工艺191、丙烯酸树脂分散体型水性木器家居装饰漆及其制造方法192、VDF基聚合物水分散体在制备用于建筑基材涂料的油漆中的应用193、环保高效水性底漆194、环保高效水性面漆195、用于提高粘合剂和密封剂在漆上粘合性的水性促粘清洗组合物196、高性能水基底漆197、水性底漆组合物、使用其的底层处理方法和多层结构体198、印刷机的水性漆干燥装置及印刷机199、一种水性木器清漆200、水性丙烯酸树脂防锈漆201、改性水基丙烯酸树脂乳液地坪漆的制造202、水性树脂组合物、其生产方法、涂料、墨、粘合剂、密封剂和底漆203、一种水性改性聚酯带锈防锈漆204、喷漆废水处理剂及其应用205、水基脱漆剂206、水性树脂工艺品彩绘漆及其制备方法207、水性聚偏二氯乙烯防锈底漆及其制备方法208、一种铝粉漆、水性铝粉漆及其制备方法209、水性底漆组合物。
化工颜料配方
化工颜料配方
一、水性颜料调色配方
1. 红色水性颜料调色配方：将红色107颜料、黄色17颜料、蓝色15颜料按6:3:1的比例混合。
2. 黄色水性颜料调色配方：将黄色17颜料、红色112颜料、黑色17颜料按8:1:1的比例混合。
3. 蓝色水性颜料调色配方：将蓝色15颜料、黄色17颜料、红色122颜料按6:3:1的比例混合。
4. 绿色水性颜料调色配方：将黄色17颜料、蓝色15颜料、黑色17颜料按7:2:1的比例混合。
二、溶剂型颜料调色配方
1. 红色溶剂型颜料调色配方：将红色122颜料、黄色14颜料、蓝色15颜料按6:3:1的比例混合。
2. 黄色溶剂型颜料调色配方：将黄色14颜料、红色112颜料、黑色17颜料按8:1:1的比例混合。
3. 蓝色溶剂型颜料调色配方：将蓝色15颜料、黄色14颜料、红色122颜料按6:3:1的比例混合。
4. 绿色溶剂型颜料调色配方：将黄色14颜料、蓝色15颜料、黑色42颜料按7:2:1的比例混合。
三、油墨颜料调色配方
1. 红色油墨颜料调色配方：将红色122颜料、黄色14颜料、蓝色15颜料、白色6颜料按6:3:1:1的比例混合。
2. 黄色油墨颜料调色配方：将黄色14颜料、红色112颜料、黑色7颜料按8:1:1的比例混合。
3. 蓝色油墨颜料调色配方：将蓝色15颜料、黄色14颜料、红色122颜料、白色6颜料按6:3:1:1的比例混合。
4. 绿色油墨颜料调色配方：将黄色14颜料、蓝色15颜料、黑色33颜料按7:2:1的比例混合。
水性色浆
水性色浆

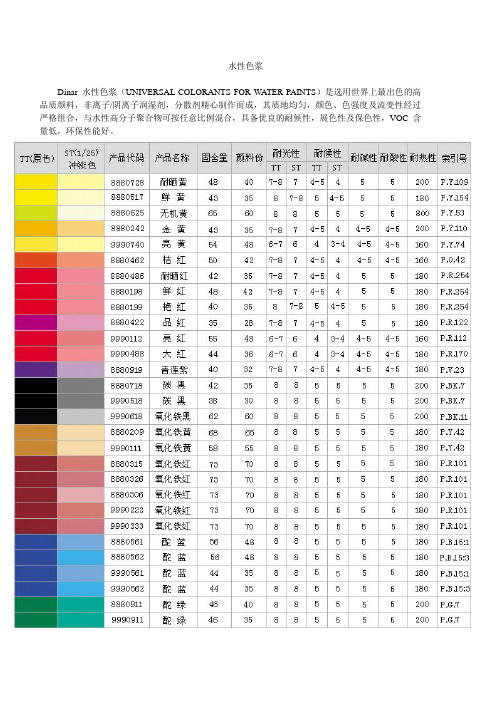

Dinar 水性色浆（UNIVERSAL COLORANTS FOR WATER PAINTS）是选用世界上最出色的高
品质颜料，非离子/阴离子润湿剂，分散剂精心制作而成，其质地均匀，颜色、色强度及流变性经过
严格组合，与水性高分子聚合物可按任意比例混合，具备优良的耐候性，展色性及保色性，VOC含
量低，环保性能好。
说明：耐光性：DIN54003标准，以1-8级表示，8级最好
耐侯性：DIN54001标准，以1-5级表示，5级最好
耐碱性：DIN54001标准，以1-5级表示，5级最好
耐酸性：DIN54001标准，以1-5级表示，5级最好
水性聚酯烤漆配方

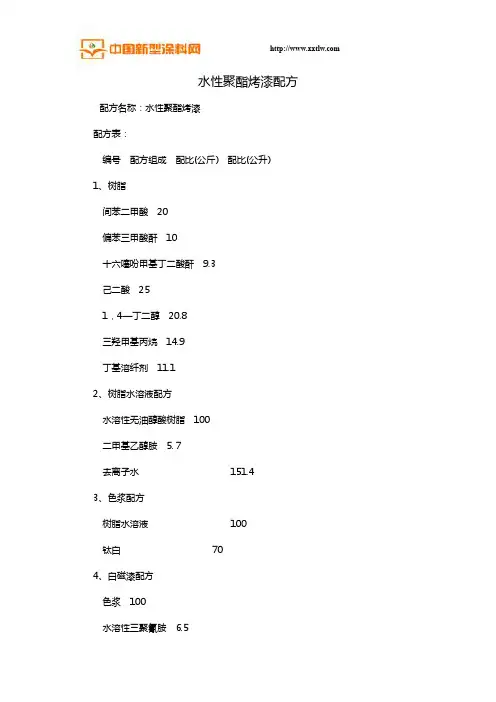

水性聚酯烤漆配方配方名称：水性聚酯烤漆
配方表：
编号配方组成配比(公斤)配比(公升)
1、树脂
间苯二甲酸20
偏苯三甲酸酐10
十六噻吩甲基丁二酸酐9.3
己二酸25
1，4—丁二醇20.8
三羟甲基丙烷14.9
丁基溶纤剂11.1
2、树脂水溶液配方
水溶性无油醇酸树脂100
二甲基乙醇胺 5.７
去离子水151.4
3、色浆配方
树脂水溶液100
钛白70
4、白磁漆配方
色浆100
水溶性三聚氰胺 6.5
表面活性剂0.02
去离子水适量
工艺说明：
1、在装有搅拌器、冷凝器和温度计的三口瓶中加入间苯二甲酸、偏苯三甲酸酐、己二酸、十六噻吩甲基丁二酸酐、1，4—丁二醇和三羟甲基丙烷，并通氮气进行保护，边加热，边搅拌，升高温度至220度，保温2h,然后降温至190度以下，酯化2h，至酸值为50，后冷却至IOO度以下加入丁基溶纤剂进行稀释，得到水溶性无油醇酸树脂。
2、在反应釜中加入水溶性无油醇酸树脂和二甲基乙醇胺，充分搅拌混合，然后用去离子水调整固体分为35％，即得树脂水溶液。
3、按上述配方，将树脂水溶液和钛白粉加入反应釜中进行混合，后加研磨机中进行研磨1h，得白色浆。
4、把白色漆、树脂水溶液、水溶性三聚氰胺和表面活性剂加入反应釜中进行搅拌混合均匀，然后用去离子水调节粘度和固体分，得白磁漆。
指标及性能：
1、适用于家电、一般机械、金属底材和塑料底材的涂装，于80—250℃烘烤1—60min固化成膜。
2、润湿性好，涂膜外观不发花、无针孔与麻点，光泽为88％，铅笔硬度为H，附着力100／100，耐冲击性为50cm以上。
室温固化水性环氧涂料参考配方设计
室温固化水性环氧涂料参考配方设计室温固化水性环氧涂料参考配方设计原料配比（质量份）原料1号2号甲组分环氧树脂E-5185-环氧树脂DER-331-900活性稀释剂BGE68分散剂A分散剂Dispersago®-90220.3-分散剂VOK®-Disper4560F-0.4消泡剂A消泡剂Sago®-16900.06-消泡剂VOK®-DF2722F-0.05非离子表面活性剂Triton X-1000.58水性色浆适量适量乙组分改性水性胺类固化剂W-90025-改性水性胺类固化剂WY-55-280自来水17200分散剂B分散剂VOK®-Disper2450.3-分散剂Dispersago®-9750-0.5消泡剂B消泡剂VOK®-DF0820.3-消泡剂Sago®-1555-0.5流平剂Sago®-36460.3-流平剂VOK®-FL3722F-0.4滑石粉10200沉淀硫酸钡20200多孔粉石英20200甲组分：乙组分1:41:4注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。
以电子显微镜图象看，其表面全是纳米级的介孔。
多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。
作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。
另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。
制备方法甲组分的制备：将环氧树脂、活性稀释剂、分散剂A、消泡剂A和非离子表面活性剂依次投入分散缸中高速（1000~1500r/min）分散5~15min，再加入水性色浆混合至指定颜色，最后过滤包装。
乙组分的制备：将水性胺类固化剂、水喝各类助剂依次投入分散缸中高速（1000~1500r/min）分散10~15min，然后加入体质填料并混合均匀，最后过滤包装。
色浆成分分析 色浆配方分析

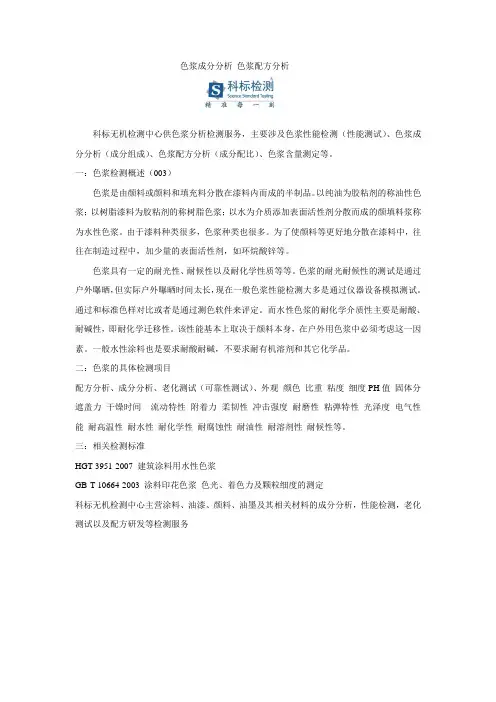

色浆成分分析色浆配方分析
科标无机检测中心供色浆分析检测服务，主要涉及色浆性能检测（性能测试）、色浆成分分析（成分组成）、色浆配方分析（成分配比）、色浆含量测定等。
一：色浆检测概述（003）
色浆是由颜料或颜料和填充料分散在漆料内而成的半制品。
以纯油为胶粘剂的称油性色浆；以树脂漆料为胶粘剂的称树脂色浆；以水为介质添加表面活性剂分散而成的颜填料浆称为水性色浆。
由于漆料种类很多，色浆种类也很多。
为了使颜料等更好地分散在漆料中，往往在制造过程中，加少量的表面活性剂，如环烷酸锌等。
色浆具有一定的耐光性、耐候性以及耐化学性质等等。
色浆的耐光耐候性的测试是通过户外曝晒，但实际户外曝晒时间太长，现在一般色浆性能检测大多是通过仪器设备模拟测试。
通过和标准色样对比或者是通过测色软件来评定。
而水性色浆的耐化学介质性主要是耐酸、耐碱性，即耐化学迁移性。
该性能基本上取决于颜料本身，在户外用色浆中必须考虑这一因素。
一般水性涂料也是要求耐酸耐碱，不要求耐有机溶剂和其它化学品。
二：色浆的具体检测项目
配方分析、成分分析、老化测试（可靠性测试）、外观颜色比重粘度细度PH值固体分遮盖力干燥时间流动特性附着力柔韧性冲击强度耐磨性粘弹特性光泽度电气性能耐高温性耐水性耐化学性耐腐蚀性耐油性耐溶剂性耐候性等。
三：相关检测标准
HGT 3951-2007 建筑涂料用水性色浆
GB-T 10664-2003 涂料印花色浆色光、着色力及颗粒细度的测定
科标无机检测中心主营涂料、油漆、颜料、油墨及其相关材料的成分分析，性能检测，老化测试以及配方研发等检测服务。
水性色浆调色技巧

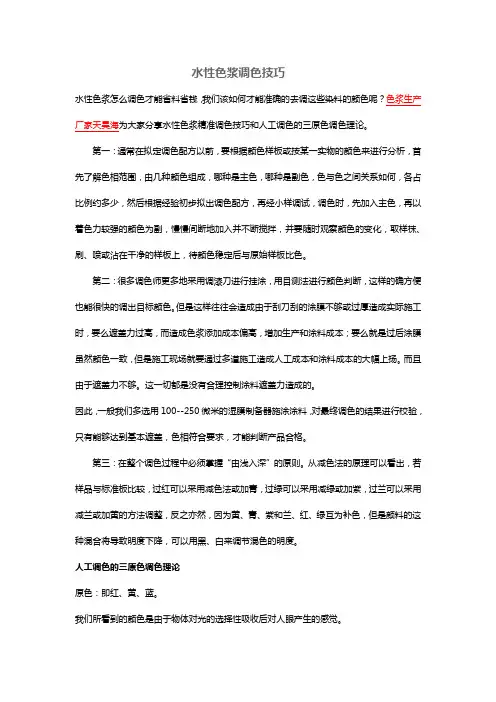

水性色浆调色技巧水性色浆怎么调色才能省料省钱，我们该如何才能准确的去调这些染料的颜色呢？色浆生产厂家天昊海为大家分享水性色浆精准调色技巧和人工调色的三原色调色理论。
第一：通常在拟定调色配方以前，要根据颜色样板或按某一实物的颜色来进行分析，首先了解色相范围，由几种颜色组成，哪种是主色，哪种是副色，色与色之间关系如何，各占比例约多少，然后根据经验初步拟出调色配方，再经小样调试，调色时，先加入主色，再以着色力较强的颜色为副，慢慢间断地加入并不断搅拌，并要随时观察颜色的变化，取样抹、刷、喷或沾在干净的样板上，待颜色稳定后与原始样板比色。
第二：很多调色师更多地采用调漆刀进行挂涂，用目测法进行颜色判断，这样的确方便也能很快的调出目标颜色。
但是这样往往会造成由于刮刀刮的涂膜不够或过厚造成实际施工时，要么遮盖力过高，而造成色浆添加成本偏高，增加生产和涂料成本；要么就是过后涂膜虽然颜色一致，但是施工现场就要通过多道施工造成人工成本和涂料成本的大幅上扬。
而且由于遮盖力不够。
这一切都是没有合理控制涂料遮盖力造成的。
因此，一般我们多选用100--250微米的湿膜制备器施涂涂料，对最终调色的结果进行校验，只有能够达到基本遮盖，色相符合要求，才能判断产品合格。
第三：在整个调色过程中必须掌握“由浅入深”的原则。
从减色法的原理可以看出，若样品与标准板比较，过红可以采用减色法或加青，过绿可以采用减绿或加紫，过兰可以采用减兰或加黄的方法调整，反之亦然，因为黄、青、紫和兰、红、绿互为补色，但是颜料的这种混合将导致明度下降，可以用黑、白来调节混色的明度。
人工调色的三原色调色理论原色：即红、黄、蓝。
我们所看到的颜色是由于物体对光的选择性吸收后对人眼产生的感觉。
间色：两种基本色以不同的比例相混而成的一种颜色称为间色。
复色：两间色与其它色相混调或三原色之间不等量混调而成的颜色，称为复色。
互补色：在实际调色中，互补色不可共用两个原色不等量相混调可配成一个间色，而另一个原色被称为补色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性色浆配方设计-应用手册海名斯中国ELEMENTIS CHINABENTONE ®BENAQUA ®RHEOLATE ®NUOSPERSE ®DAPRO ®TINT-AYD ®简 介水性色浆主要有润湿分散剂、颜料、载体、介质、杀菌防霉剂、消泡剂、流变助剂等组成；在此配方结构中，润湿分散剂和颜料是作为色浆的主要角色。
润湿分散剂的作用主要是润湿分散颜料、降低体系粘度、稳定颜料粒子、提高色浆展色性能、提高储存稳定性及提高生产效率；同时，由于不同的颜填料粒子有着不同的比表面积、不同的表面处理、不同的化学结构特性，因此，在选择润湿分散剂，应慎重考虑！对于水性色浆体系，海名斯特殊化学有高品质的色浆产品TINT-AYD ® 系列，这些色浆都是利用我们自身的润湿分散剂来进行研磨分散的，同时，我们为客户提供对应的润湿分散剂产品，以解决您的实际配方问题！NUOSPERSE® 润湿分散剂同普通的表面活性剂相比，具有更佳的相容性、分散性、储存稳定性。
对有机及无机颜料都具有润湿和解絮凝作用，且优良的低起泡性能。
生产颜料色浆时，使用NUOSPERSE®分散剂可以为您带来以下优点：快速润湿颜料高固含颜料含量下，流动性佳 提高研磨效率 最大的展色性 良好的色饱和度广泛的涂料体系相容性消除浮色、发花和指擦变色的现象 消除硬沉淀NUOSPERSE ®W-30 /W-44NUOSPERSE ®W-30高性能的环保型分散剂，广泛应用于水性无树脂体系颜料分散体。
可用于分散所有类型颜料，并适合于不同的涂料体系。
NUOSPERSE ®W-44高固含、低VOC 、无APE 型分散剂，适用于所有类型的颜料，可提供优异的色饱和度和最大生产效率。
用其制作的色浆具有良好的储存稳定性和流动性；为避免色浆在调色机中产生干结现象，建议将NUOSPERSE® W-44和NUOSPERSE® 2000搭配使用。
NUOSPERSE ® 2000NUOSPERSE® 2000是一种特殊非离子型液体，专门设计用于水性色浆和涂料。
主要是用作色浆载体及保湿剂；用NUOSPERSE ®2000的色浆具有优越的抗干结性能，与传统表面活性剂相比，具有更佳的耐水性。
NUOSPERSE ® FX 600NUOSPERSE FX600 为聚合物型分散剂，设计用于水性色浆体系及水性工业涂料体系，对于亲水型颜填料具有优异的分散降粘效果及储存稳定性，用于色浆体系时，建议和NUOSPERSE FN 265 或 NUOSEPRSE FX 365 配合使用，以提高颜料的润湿性能；NUOSPERSE ®FN 265常同同分散剂NUOSPERSE® FA 620 / NUOSPERSE® FA 196 /NUOSPERSE® FX 600 协同作用通用色浆必须具有长期稳定性和较窄的粘度范围以及广泛的相容性。
NUOSPERSE ®FN 265是一种不含APE的非离子型润湿剂，作为颜料载体，可以向水性和溶剂型涂料提供最理想的相容性。
NUOSPERSE® FX 600与NUOSPERSE® FN 265共同使用时可使无机疏水颜料和碳黑的颜料承载量达到最高。
另外，在基料中添加少量的阴离子表面活性剂NUOSPERSE FA 196或NUOSPERSE® FA 620，可使NUOSPERSE ®FN 265为基础的颜料分散体/色浆的着色强度度最大化。
NUOSPERSE ®非离子型润湿剂NUOSPERSE非离子型润湿剂，有利于提高颜料的润湿性能，改善涂料的储存稳定性，提高耐冻融性能，提高色浆的展色性。
低起泡性、不含APE的产品主要有：NUOSPERSE ®FN 265非离子型润湿剂，不含APE/ 不含VOC,90%活性成分, 传统APE型润湿剂的替代品，对亲水型颜料具有良好的润湿性，用于水性涂料色浆系统，以提高色浆的展色性能，及提高色浆与基料的相容性NUOSPERSE ®FX 365非离子聚合型润湿分散剂，不含APE/ 不含VOC, 90% 活性成分。
对有机无机颜料具有优异的润湿性能，特别对于有机颜料，有着优异的润湿分散性能，并具有良好的展色性、流动性，在制备颜料浓缩浆时，建议和NUOSPERSE®阴离子型润湿剂阴离子型润湿剂可改善水性涂料基料与通用色浆之间的相容性，以解决由于表面活性剂迁移所产生的浮色发花现象。
NUOSPERSE ®2006可以用于水性和油性涂料体系。
提高底材润湿，改善流动及流平性，大大提高调色体系的展色性。
NUOSPERSE ®FA 115在改善展色性及浮色发花方面与NUOSPERSE ®2006有类似性能，限于水性涂料体系使用。
BENTONE ®水性流变助剂Bentone ® EW精细锂蒙脱石土，添加在涂料或色浆体系中，有效防止颜填料的沉淀现象的发生，改善分水现象；Bentone ® DE超易分散型锂蒙脱石粘土，其预凝胶的固含可达14%。
添加在涂料或色浆体系中，有利于防止颜填料的沉淀现象的发生，改善分水现象Bentone ® LT聚合物改性锂蒙脱石粘土，具有优异的流变性能、防沉性，建议添加时以预凝胶的添加；DAPRO ® 消泡抑泡剂DAPRO ® DF-7015乳化型矿物油蜡型消泡剂，具有优异的易添加性能、消泡抑泡性，添加在色浆体系中，有效防止研磨时泡沫的产生，不易产生鱼眼、缩孔现象；同时并具有优异的长期储存稳定性；DAPRO ® DF-1492改性多元醇类消泡剂，后添加时，能快速破除色浆中的泡沫及微泡，不易产生缩孔现象；DAPRO ® DF-1181有机硅改性矿物油，添加在色浆体系，具有极佳的抑泡性能，优异的耐热性能及储存稳定性能；Shear Rate [s -1]100 Vi sc os it y [P配方例1：水性有机颜料色浆 -国产颜料耐晒大红1481 永固桔黄021立索尔宝红1404R永固紫酞青蓝8000N永固黄1214No. 原材料Wt/% Wt/% Wt/% Wt/% Wt/% Wt/%1 Water 41.80 45.30 73.20 41.60 37.20 44.402 丙二醇 5.00 6.00 5.00 5.00 5.00 5.003 Acticide HF 0.10 0.10 0.10 0.10 0.10 0.104 DAPRO DF-7015 0.40 0.40 0.20 0.30 0.30 0.30Disperse for 10 minutes at low-medium speed5 NUOSPERSE FX-365 7.80 7.90 3.20 8.00 6.00 7.906 NUOSPERSE FX-600 5.00 3.40 5.50 6.00 8.00 4.00Stir until homogenous for 5mins at low speed7 PIGMENT / 颜料38.70 35.60 11.60 37.70 42.20 37.008 DAPRO DF-7015 0.20 0.30 0.20 0.30 0.20 0.309 water 1.00 1.00 1.00 1.00 1.00 1.00Disperse for 15mins at high speed , then add glass beadsinto colorant system and shake for 2 HoursTotal 100.00100.00100.00100.00100.00 100.00测试结果耐晒大红1481永固桔黄021立索尔宝红1404R永固紫酞青蓝8000N永固黄1214常温下储存研磨后（细度）） 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 不同乳液相容性良好良好良好良好良好良好流变状态良好良好触变性较大良好良好良好隔夜（细度） 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 3天后（细度） 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 一周后（细度） 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 两周后（细度） 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm外观状态无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象50℃储存隔夜细度，50℃ 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 3天后细度，50℃ 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 一周后细度，50℃ 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm 两星期后细度，50℃ 5 µm 5 µm 5 µm 5 µm 5 µm 5 µm外观状态无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象配方例2：水性无机颜料色浆 -国产颜料钛白BA01-01 钛白TR-92氧化铁黄G311氧化铁红4100碳黑888碳黑N330碳黑4190 群青8#NO. 原材料Wt/% Wt/% Wt/% Wt/% Wt/% Wt/% Wt/% Wt/%1 water 12.00 9.30 17.20 10.90 46.10 39.70 32.20 22.302 BENTONEDE 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.20 3 BENTONE LT( 2.5%)16.30 10.00 19.80 19.60 0.00 0.00 0.00 17.204 AMP-95 0.00 0.00 0.00 0.00 0.2 0.20 0.25 0.005 丙二醇 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.206 Anticide HF 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.107 DaproDF-7015 0.20 0.20 0.20 0.20 0.30 0.20 0.40 0.20Disperse for 10 minutes at low-medium speed8 NuosperseFX-3652.20 2.203.00 1.50 5.00 5.00 5.00 2.209 NuosperseFX-6001.802.00 4.003.00 12.60 10.20 10.00 1.30stir until homogenous for 5minutess at low speed10 颜 料 61.20 70.00 49.60 58.60 29.50 38.40 45.80 50.2011 Dapro DF-7015 0.20 0.20 0.10 0.10 0.20 0.20 0.25 0.1012 Water 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00Disperse for 10minutes , add glass bead into colorant and shake for 1 hour（炭黑需要研磨2小时左右）total 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00测试结果钛白BA01-01钛白TR-92氧化铁黄G311氧化铁红4100碳黑888碳黑N330碳黑4190 群青8#常温下储存initial （细度，µm） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm相容性能（不同的乳液体系）良好良好良好良好良好良好良好良好流变状态良好良好良好良好良好良好良好良好隔夜（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm3天后（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm一周后（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm两周后（细度） 5 µm 5 µm 10 10 10 10 10 10外观状态无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象无返粗、沉淀现象50℃储存隔夜（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm 3天后（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm 一周后（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm 两周后（细度） 5 µm 5 µm 10 µm 10 µm 10 µm 10 µm 10 µm 10 µm无返粗、无返粗、沉无返粗、沉无返粗、沉无返粗、沉无返粗、沉无返粗、沉无返粗、沉配方例3：水性高固含无机颜料色浆 –氧化铁红/黄YZ 1688 (Iron Oxide Yellow)YZ 2288(Iron Oxide Yellow)RO 3097(Iron Oxide Red)RO 4097(Iron Oxide Red)No. Raw materialswt % wt % wt % wt %1 H2O 30.2 29.45 18.8 18.82 Acticide HF 0.1 0.1 0.1 0.13 NUOSPERSE FX-6005.8 5.85 2.3 2.34 NUOSPERSE FX-3653.0 3.6 1.0 1.05 DAPRO DF-7015 0.4 0.5 0.4 0.4Stir for 5 minutes at low speed6 Pigment58.0 58.0 75.0 75.07 BENTONE LT 0.4 0.4 0.3 0.38 BENTONE DE 0.1 0.1 0.1 0.19 H2O 2.0 2.0 2.0 2.0TOTAL 100 100 100 100Results YZ 1688(Iron Oxide Yellow)YZ 2288(Iron Oxide Yellow)RO 3097(Iron Oxide Red)RO 4097(Iron Oxide Red)Initial （23℃）Fineness (μm) <10 <10 <10 <10PH value 7.4 7.4 7.7 7.5KU viscosity (KU) 92 92 102 101Color development test ok ok ok okFlow and rheological property ofcolorant 良好的流变流动性 良好的流变流动性 良好的流变流动性 良好的流变流动性 Anti-settling 无沉淀现象 无沉淀现象 无沉淀现象 无沉淀现象50 ℃ storage for one monthFineness (μm) <10 <10 <10 <10PH value 7.2 7.3 7.5 7.2KU viscosity (KU) 92.5 92.5 103.7 102Color development test ok ok ok okRheological property of colorants开罐效果佳，良好的流变流动性开罐效果佳，良好的流变流动性开罐效果佳，良好的流变流动性开罐效果佳，良好的流变流动性Anti-settling 无沉淀现象 无沉淀现象 无沉淀现象 无沉淀现象注：在使用我们的产品之前，请先参考安全数据表。
