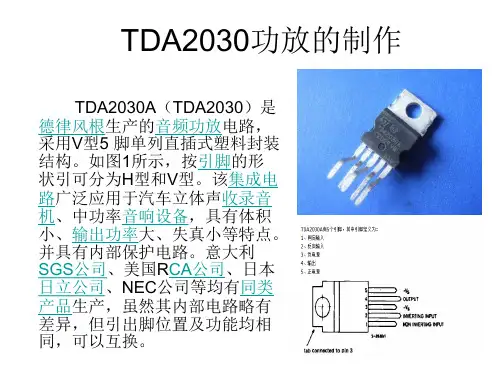

TDA2030功放的制作

TDA2030的2.1声道功放电路的制作TDA2030的2.1声道功放电路的制作成本：20元•人气：341•器件：TDA2030 NE5532•难度：2•得分：74分翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。

使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。

该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。

我建议在开关变压器之前使用熔断器。

B1是一个桥式整流器至少是100伏/ 4 A。

滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。

电源运算放大器的高通滤波器，采用三端集成电路 7812和7912供电。

二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。

R19/C22，有助于提高信号的高音。

音频通过电容C21经过IC6 TDA2030集成放大后从4输出。

电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。

R20和C23组成扬声器的网络补偿电路。

三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。

C9，C10和R10构成一个200Hz低通滤波器。

然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MM J2电线 - J5MM J3电线 - J7MM 变压器：双12V 3安培，电线，印刷电路板，散热片等。

TDA2030功放的制作材料清单：1.TDA2030芯片x12.电解电容2200μFx23.电解电容100μFx24.电解电容10μFx15.电解电容220μFx16.电解电容47μFx27.电阻22Ωx18.电阻100Ωx19.电阻470Ωx110.电阻1KΩx311.电位器10KΩx112.扬声器x113.散热片x114.小型音频输入插孔x115.连接线、焊锡等工具制作步骤：1.首先将TDA2030芯片焊接到一个适当的散热片上。

确保芯片的引脚连接正确，并用导热硅胶将芯片固定在散热片上以便散热。

2.将TDA2030芯片的引脚根据接线图连接到相应的元件上。

确保连接无误。

3.将两个2200μF电解电容连接到芯片的输出端，以消除输出电路中的直流成分。

4.将一个100μF电容的正极连接到芯片的非反向输入端，负极连接到接地线上。

这个电容用于滤除电源中的噪声。

5.焊接一个10μF电容的正极到芯片的非反向输入端，负极连接到接地线上。

这个电容用于增加低频并减小通频带误差。

6.将一个220μF电容的正极连接到芯片的反向输入端，负极连接到接地线上。

这个电容用于去除输入信号的直流成分。

7.将两个47μF电容中的一个正极连接到芯片的非反向输入端，负极连接到接地线上；另一个正极连接到芯片的反向输入端，负极也连接到接地线上。

这两个电容用于减小输入电容的影响。

8.连接一个22Ω电阻到芯片的非反向输入端，另一端连接到接地线上。

这个电阻用于稳定工作电流以提升性能。

9.将一个100Ω电阻连接到芯片的非反向输入端，另一端连接到接地线上。

这个电阻用于保护芯片和连接线免受电压冲击。

10.将一个470Ω电阻连接到芯片的反向输入端，另一端连接到接地线上。

这个电阻用于减小输入电容的影响。

11.连接一个10KΩ电位器的三个引脚。

将一个引脚连接到两个输入引脚中间的焊盘上，另一个引脚连接到输入引脚左侧的焊盘上，最后一个引脚连接到输入引脚右侧的焊盘上。

TDA2030A电路特点
[1].外接元件非常少。 [2].输出功率大，Po=18W(RL=4Ω)。 [3].采用超小型封装（TO-220）,可提高组装密度。 [4].开机冲击极小。 [5].内含各种保护电路，因此工作安全可靠。主要保护 电路有：短路保护、热保护、地线偶然开路、电源极 性反接（Vsmax=12V）以及负载泄放电压反冲等。 [6].TDA2030A能在最低±6V最高±22V的电压下工作 在±19V、8Ω阻抗时能够输出16W的有效功率， THD≤0.1%。无疑，用它来做电脑有源音箱的功率放明白自己的需要。输 出的功率要多大，要做2.0声道还是2.1声道。 这些都要事先考虑清楚。在这里需要提一下 的就是电源，用TDA2030做功放板推荐用正 负12-18v的双电源，但 TDA2030a的最高耐 压是正负22v所以可适当增大电压。要是没 有双电源也可以用单电源。下面我简单的说 一下这几种功放板的制作。
2.0声道功放板的制作
图2
图2所示是TDA2030双电源制作一个声 道的电路图。如果制作2.0声道的功放，只 需制作两块一样的板子。一个负责放大左 声道一个负责放大右声道。因为是双电源 所以下面说一下电源的制作。
图3
图3是电源部分的电路图，需要注意的 是图3中+VCC是连接图2的+VS。-VSS连 接的是图2的-VS。图3的+12和-12是给前级 供电的。图中的三端稳压用的是7812和 7912分别对正负级稳压。变压器的选择， 要是对音质要求高建议用环牛（环形变压 器），因为环牛的磁漏比方牛小。但是方 牛也能满足一般要求。功率建议在30W以 上，具体功率要根据自己的实际情况而定。
图5
图5为2.1声道功放板的电路图，图中包括 电源部分和2个NE5532的前级调音，还有4个 TDA2030a组成的后级放大。 电源部分和图3一样在这里就不做详细介绍 了。 因为2.1声道的电路涉及到前级调音。所 以下面介绍一下NE5532这个双运放。

TDA2030A立体声功率放大器制作指导元器件准备:1.TDA2030A芯片-2个2. 电解电容 - 2200uf，25V - 2个3.电阻-1K欧姆-2个4.电阻-33欧姆-2个5.电阻-10欧姆-2个6. 电容 - 0.1uf - 2个7. 电容 - 100uf，25V - 2个8.可变电阻-500欧姆-2个9.音频输入插座-2个10.扬声器插座-2个11.PCB板12.连接线13.电源适配器步骤1:连接器件首先，将元器件连接到PCB板上。

首先连接两个TDA2030A芯片，确保他们正确安装在两个芯片座上。

然后将两个2200uf，25V的电解电容连接到芯片的边缘引脚和地线之间, 正极连接到边缘引脚，负极连接到地线。

接着，将两个1K欧姆电阻连接到芯片的非反馈引脚和地线之间。

再往下，将两个33欧姆电阻连接到芯片的输出引脚和扬声器插座之间。

然后将两个10欧姆电阻连接到芯片的输出引脚和地线之间。

然后将两个0.1uf电容连接到芯片的非反馈引脚和地线之间。

最后将两个100uf，25V的电容连接到芯片的扬声器插座和地线之间。

正极连接到扬声器插座，负极连接到地线。

步骤2:连接音频输入插座接下来，将两个音频输入插座连接到芯片的输入引脚和地线之间。

确保连接正确，左声道与左芯片连接，右声道与右芯片连接。

步骤3:连接电源适配器将电源适配器的正极连接到芯片的VCC引脚，负极连接到芯片的GND引脚。

步骤4:调整音量将两个500欧姆的可变电阻连接到芯片的输入引脚和地线之间。

步骤5:完成完成连接后，仔细检查每个连接是否正确，确保没有短路和松动的连接。

然后，将芯片安装在接线盒中，并用螺丝紧固它。

最后，将扬声器插头插入扬声器插座，将音频输入插头插入音频输入插座，接通电源适配器，打开音源，调节音量可正常操作。

以上就是使用TDA2030A芯片制作立体声功率放大器的步骤。

请务必小心操作，确保安全，以免损坏设备。
