先看效果：
1、先画一个距形，20*80(大小可以自己定)并进行渐变填充。如图
2、用形状工具，调整为两端半圆形，在旋转框中输入20，如图：
3、按以下小键盘+号复制，再单击水平镜象，如图：
4、用交互式填充工具调整以下渐变方向，并移动对齐，如图：
5、点选菜单栏排列变换位置，参数(也可以先把前两个组合，对齐)如图：
6、绘制一个(20)正圆，并渐变填充，如图：
7、复一个，分别对齐弹簧的两端，完成，如图：
弹簧的工程图的画法用野火的技术完成——形成剖面视图、添加尺寸、绘辅助线（付着）、加入注释。

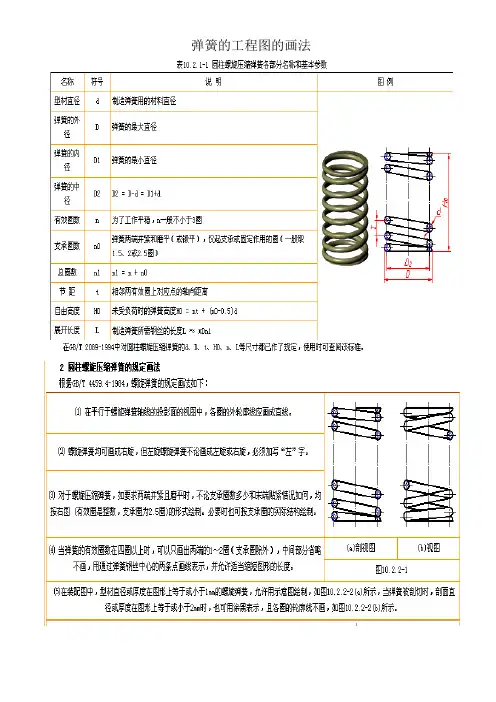

AUTOCAD2005机械板可以一下就生成这个符合国标的工程图，修改点参数和技术要求就行了，里面有拉伸弹簧、压缩弹簧，还有收尾形式等更具体的绘制，真好用！圆柱螺旋弹簧的画法1．圆柱螺旋弹簧画法规定圆柱螺旋弹簧的真实投影比较复杂，为了画图方便，国家标准“弹簧画法”（GB4459．4一84）中作了如下规定：（1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
（2）螺旋弹簧均可画成右旋，但左旋螺旋弹簧必须注出旋向“左”字。
（3）螺旋压缩弹簧，如要求两端圈并紧且磨平时，不论支承圈的圈数多少和未端贴紧情况如何，均按图所示的形式绘制。
（4）有效圈在四圈以上的螺旋弹簧中间部分可以省略，圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。
2．圆柱螺旋弹簧画法上图a、b、c所示分别为圆柱螺旋压缩弹簧的三种表示法：视图、剖视图和示意图。
下图则示出了圆柱螺旋压缩弹簧剖视图的具体画图方法和步骤。
当需要画成外形视图时，前三步的画法与上述剖视图的画法相同，第四步按右旋方向作相应圆的外公切线，见下图a。
3．弹簧零件图下图所示为圆柱螺旋压缩弹簧的零件图。
弹簧零件图上除了画出必要的视图外，一般还应包括如下内容：（1）标注弹簧的参数。
弹簧的参数应直接标注在图形上，当直接标注有困难时可在“技术要求”中说明。
（2）表明弹簧的机械性能，一般用图解方式表示弹簧的力学性能，圆柱螺旋压缩弹簧和拉伸弹簧的力学性能曲线均画成直线，标注在主视图上方，并用粗实线绘制。
（3）当某些弹簧只需给定度要求时，允许不画机械性能图，而在“技术要求”中说明刚度要求。
4．装配图中弹簧的画法（1）被弹簧挡住的结构一般不画出，可见部分从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，见图a。
（2）型材直径（或厚度）在图形上等于或小于2mm的螺旋弹簧（碟形弹簧、片弹簧），允许用示意图绘制，见图c。
使用Blender进行弹簧和弹性模拟的教程Blender是一款功能强大的开源三维建模和动画软件，提供了多种工具和功能，可以帮助用户实现各种复杂的模拟效果。
在本教程中，我们将重点介绍如何使用Blender进行弹簧和弹性模拟。
首先，确保你已经安装了最新版本的Blender软件。
然后，打开Blender并创建一个新的工程。
步骤1：创建弹簧物体在左侧的工具栏中，选择“Create”选项并点击“Mesh”创建一个新的网格物体。
将其形状调整为一个长方体，以代表弹簧的形状。
步骤2：设置刚体属性选择刚才创建的弹簧物体，在右侧的属性面板中选择“Physics”选项。
在“Rigid Body”选项中，将“Type”设为“Passive”，这样弹簧就可以作为场景中的一个静态物体存在。
步骤3：创建碰撞物体在左侧的工具栏中，选择“Create”选项并点击“Mesh”创建一个新的网格物体。
将其形状调整为一个球体，以代表一个与弹簧发生碰撞的物体。
步骤4：设置碰撞物体的刚体属性选择刚刚创建的碰撞物体，在右侧的属性面板中选择“Physics”选项。
在“Rigid Body”选项中，将“Type”设为“Active”，这样碰撞物体就可以进行模拟。
步骤5：设置弹簧效果选择弹簧物体，在右侧的属性面板中选择“Physics”选项。
在“Rigid Body Constraints”选项中，点击“Add Rigid Body Constraint”按钮以添加弹簧约束。
在弹簧约束的属性设置中，可以调整弹簧的刚度（Stiffness），阻尼（Damping）和反弹力（Restitution）等参数，以获得所需的弹性效果。
步骤6：模拟弹簧效果点击顶部菜单栏中的“Play”按钮，开始进行物理模拟。
Blender会自动计算并展示弹簧和碰撞物体之间的交互作用，从而模拟出弹簧的弹性效果。
步骤7：调整参数和优化效果根据实际需求，可以通过调整弹簧和碰撞物体的属性参数来优化模拟效果。
弹簧的画法1. 绘制辅助圆和直线。
设置东南等轴测视点。
命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: 指定圆的半径或[直径(D)]: 20命令: _copy选择对象: 找到 1 个选择对象:指定基点或[位移(D)] <位移>: 0,0,15指定第二个点或<使用第一个点作为位移>:命令: LINE 指定第一点: // 选择圆A象限点指定下一点或[放弃(U)]: // 选择圆B象限点指定下一点或[放弃(U)]:结果如下图所示2.绘制拉伸轨迹参考点。
把直线C四等分。
divide选择要定数等分的对象: \选择直线C输入线段数目或[块(B)]: 4 \\选择直线C和三个等分点命令: _3darray正在初始化... 已加载3DARRAY。
选择对象: 指定对角点: 找到 4 个选择对象:输入阵列类型[矩形(R)/环形(P)] <矩形>:P输入阵列中的项目数目: 4指定要填充的角度(+=逆时针, -=顺时针) <360>:旋转阵列对象？[是(Y)/否(N)] <Y>: Y指定阵列的中心点: \\指定圆A圆心指定旋转轴上的第二点: \\指定圆B圆心3.绘制拉伸轨迹首先转换坐标系命令: ucs当前UCS 名称: *世界*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]<世界>: N指定新UCS 的原点或[Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: 3指定新原点<0,0,0>: \\指定点1在正X 轴范围上指定点<178.5408,112.5069,0.0000>: >>\\指定点2正在恢复执行UCS 命令。
在UCS XY 平面的正Y 轴范围上指定点<176.8336,113.2140,0.0000>:\\指定点3命令: _arc 指定圆弧的起点或[圆心(C)]: 点1忽略倾斜、不按统一比例缩放的对象。
环形弹簧及弧线弹簧的几种画法图A 环形弹簧图B 弧线弹簧环形弹簧（图A）做法1一、在俯视图画一圆与一线段（见图一）。
图1二、用扫掠命令，扫掠对象选短线段，再输入扭曲（T)的数值5400（5400度也就是15圈），最后扫掠路径选圆，结果见图二。
图2三、用分解命令把图形分解，结果见图三。
图3四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。
图4五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。
图5六、视觉样式选真实（见图六）。
图6七、改变颜色，做法1完成。
图7环形弹簧做法2八、也画一圆与一线段，不过线段是垂直于X、Y平面的（见图八）。
图8九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。
图9十、双击柱形曲面，弹出对象特性面板，见图十。
图10十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400，生成结果见图十一。
十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。
图12十三、删除其中一个环形螺旋线，结果见图十三。
图13十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。
图14十五、改变颜色，做法2完成。
图15弧线弹簧的做法十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。
图16十七、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选弧形线，生成结果见图十七。
图17十八、多次用分解命令把图形分解，结果见图十八。
图18十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。
图19二十、用扫掠命令，结果见图二十。
图20二一、视觉样式选真实（见图二一）。
图21二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
