色环电阻对照表

色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

色环电阻分四环和五环，通常用四环。

但由于色环电阻比较大，不适合现代高度集成的性能要求。

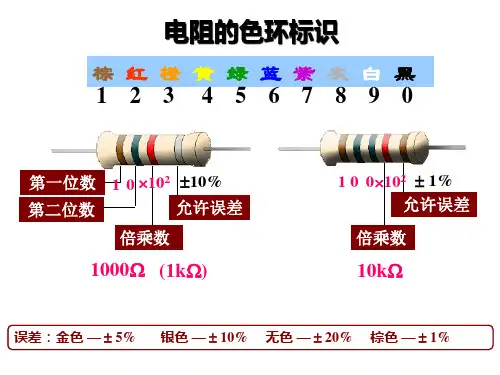

如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

（2）五色环电阻
五色环电阻就是指用五色色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。

（3）六色环电阻
六色环电阻就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。

单列直插式(A)
内部电路
排电阻
1 2 3 4 5 6 7 8
R
1
1
R
2
2
R
3
3
R
4
R
n–1
9
5
n
双列直插式(B)
内部电路
1
R
1’
2
R
2’
R
3
3’
R
n
n’
2R
1
n–1
2R R
2
2R R
n–2
3
n– 3

2R n/2
n/2+1
敏感 电阻器
热敏电阻器RT

特性：电阻值随温度显著变化。
tº
优点：对温度灵敏、热惰性小、寿命长、体积小、结构简单。
不正确的测量方法 正确的测量方法
？
因为造成了人体电 阻与被测电阻并联
00
1k
调零
电位器的检测
标称阻值的检测：置万用表欧姆挡于适当量程，先测量电
位器两个定片之间的阻值是否与标称值相符，再测动片与任一 定片间电阻。慢慢转动转轴从一个极端向另一个极端，若万用 表的指示从0(或标称值) 至标称值(或0)连续变化,且电位 器内部无“沙沙”声，则质量完好。若转动中表针有跳动，说 明该电位器存在接触不良故障。
金属玻璃釉电位器
结构：用丝网印刷的方法，将玻璃釉浆料印在陶瓷基体上，在700 800 ºC温 度下烧制而成。 优点：分辨力高，阻值范围宽(几十欧几十M欧)，耐温耐湿耐磨，分布电容 和电感小，适用于射频范围工作。 缺点：接触电阻变化大，电流噪声大。 类型：通用、精密型、微调型。
碳膜电位器实例
内部
电阻的标称阻值

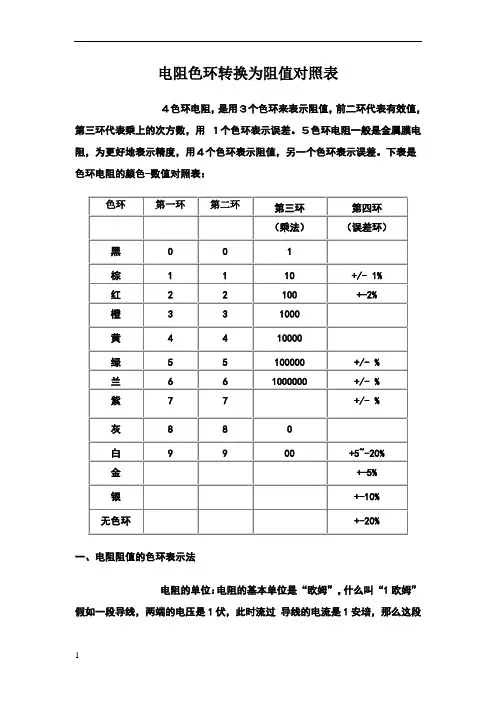

电阻色环转换为阻值对照表４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。

５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

常用色环电阻常用色环电子快速识别方法常用色环电阻阻值四色环五色环阻值四色环五色环阻值四色环五色环阻值四色环五色环1Ω棕黑金棕黑黑银1.5Ω棕绿金棕绿黑银1.8Ω棕灰金棕灰黑银2.2Ω红红金红红黑银2.7Ω红紫金红紫黑银3.3Ω橙橙金橙橙黑银4.7Ω黄紫金黄紫黑银6.8Ω蓝灰金蓝灰黑银8.2Ω灰红金灰红黑银10Ω棕黑黑棕黑黑金15Ω棕绿黑棕绿黑金18Ω棕灰黑棕灰黑金22Ω红红黑红红黑金27Ω棕紫黑棕紫黑金33Ω橙橙黑橙橙黑金39Ω橙白黑橙白黑金43Ω黄橙黑黄橙黑金47Ω黄紫黑黄紫黑金56Ω绿蓝黑绿蓝黑金68Ω蓝灰黑蓝灰黑金75Ω紫绿黑紫绿黑金82Ω灰红黑灰红黑金100Ω棕黑棕棕黑黑黑120Ω棕红棕棕红黑黑150Ω棕绿棕棕绿黑黑220Ω红红棕红红黑黑330Ω橙橙棕橙橙黑黑390Ω橙白棕橙白黑黑470Ω黄紫棕黄紫黑黑560Ω绿蓝棕绿蓝黑黑680Ω蓝灰棕蓝灰黑黑750Ω紫绿棕紫绿黑黑820Ω灰红棕灰红黑黑1KΩ棕黑红棕黑黑棕1.5KΩ棕绿红棕绿黑棕1.8KΩ棕灰红棕灰黑棕2.2KΩ红红红红红黑棕3KΩ橙黑红橙黑黑棕3.3KΩ橙橙红橙橙黑棕4.3KΩ黄橙红黄橙黑棕4.7KΩ黄紫红黄紫黑棕5.6KΩ绿蓝红绿蓝黑棕6.8KΩ蓝灰红蓝灰黑棕7.5KΩ紫绿红紫绿黑棕8.2KΩ灰红红灰红黑棕10KΩ棕黑橙棕黑黑红22KΩ红红橙红红黑红33KΩ橙橙橙橙橙黑红47KΩ黄紫橙黄紫黑红56KΩ绿蓝橙绿蓝黑红68KΩ蓝灰橙蓝灰黑红75KΩ紫绿橙紫绿黑红82KΩ灰红橙灰红黑红100KΩ棕黑黄棕黑黑橙220KΩ红红黄红红黑橙470KΩ黄紫黄黄紫黑橙680KΩ蓝灰黄蓝灰黑橙750KΩ紫绿黄紫绿黑橙820KΩ灰红黄灰红黑橙1MΩ棕黑绿棕黑黑黄1.2MΩ棕红绿棕红黑黄1.5MΩ棕绿绿紫绿黑黄1.8MΩ棕灰绿棕灰黑黄2.2MΩ红红绿红红黑黄2.7MΩ红紫绿红紫黑黄3MΩ橙黑绿橙黑黑黄3.3MΩ橙橙绿橙橙黑黄3.9MΩ橙白绿橙白黑黄4.3MΩ黄橙绿黑橙黑黄4.7MΩ黄紫绿黄紫黑黄5.1MΩ绿棕绿绿棕黑黄5.6MΩ绿蓝绿绿蓝黑黄6.8MΩ蓝灰绿蓝灰黑黄7.5MΩ紫绿绿紫绿黑黄8.2MΩ灰红绿灰红黑黄10MΩ棕黑蓝棕黑黑绿颜色棕红橙黄绿蓝紫灰白黑数字 1 2 3 4 5 6 7 8 9 0五色环电阻的表示方法：1、第一、二、三色环直接表示其数字；2、第四环表示乘数；3、第五环表示误差。
