YD系列油浸式试验变压器使用方法

变压器冲击试验的步骤

1.试验准备阶段：

-获取变压器冲击试验的试验设备和试验器具，包括高压发生装置、试验台车、耐压垫板、试验线缆等。

-检查试验设备和试验器具的运行情况，确保设备和器具的安全可靠。

-对试验设备进行校验和调试，包括校准仪表、调整仪器、设定试验参数等。

-对试验场地进行安全检查和准备工作，包括确保试验场地干燥、通风良好，清除杂物，保证试验安全。

2.变压器冲击试验前的准备工作：

-对试验变压器进行外观检查和运行情况确认，确保试验变压器符合试验要求。

-清洁试验变压器绝缘部分的表面，确保试验变压器表面无杂质和污染物。

3.变压器冲击试验参数设定：

-根据试验标准和变压器的额定电压和额定频率，设定试验电压、试验时间和试验次数等参数。

-选择试验波形形式，包括直流波、交流波和脉冲波等。

-确定试验过程中的采样和记录频率，包括电气参数和输出波形等。

4.变压器冲击试验的实施： -将试验变压器连接到试验台车上，确保接线正确可靠。

-将试验变压器的低压侧与电源连接，将试验变压器的高压侧与地电极连接。

-打开试验设备的电源，开始供电。

-根据设定的试验参数，给试验变压器施加相应的试验电压和试验波形。

-在试验过程中，根据设定的采样和记录频率，对试验电压和试验结果进行监测和记录。

5.变压器冲击试验的结束工作：

-试验结束后，关闭试验设备的电源。

-断开试验变压器与电源和地电极的连接。

-对试验设备和试验器具进行清洁和整理，确保设备和器具的安全可靠。

-对试验结果进行分析和评估，判断试验变压器绝缘系统的强度和可靠性，确定试验变压器是否合格。

以上是变压器冲击试验的一般步骤，根据具体的试验要求和试验标准，可能会有所不同。在操作试验设备时，应始终注意安全，严格遵守操作规程，确保试验的准确性和可靠性。

.

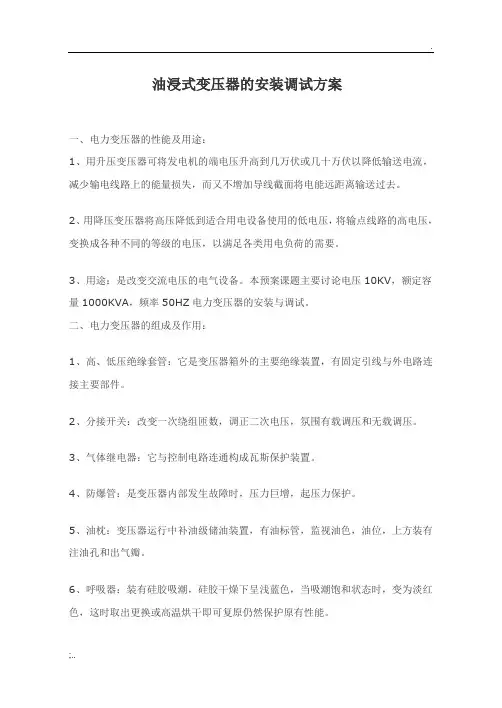

;.. 油浸式变压器的安装调试方案

一、电力变压器的性能及用途：

1、用升压变压器可将发电机的端电压升高到几万伏或几十万伏以降低输送电流，减少输电线路上的能量损失，而又不增加导线截面将电能远距离输送过去。

2、用降压变压器将高压降低到适合用电设备使用的低电压，将输点线路的高电压，变换成各种不同的等级的电压，以满足各类用电负荷的需要。

3、用途：是改变交流电压的电气设备。本预案课题主要讨论电压10KV，额定容量1000KVA，频率50HZ电力变压器的安装与调试。

二、电力变压器的组成及作用：

1、高、低压绝缘套管：它是变压器箱外的主要绝缘装置，有固定引线与外电路连接主要部件。

2、分接开关：改变一次绕组匝数，调正二次电压，氛围有载调压和无载调压。

3、气体继电器：它与控制电路连通构成瓦斯保护装置。

4、防爆管：是变压器内部发生故障时，压力巨增，起压力保护。

5、油枕：变压器运行中补油级储油装置，有油标管，监视油色，油位，上方装有注油孔和出气瓣。

6、呼吸器：装有硅胶吸潮，硅胶干燥下呈浅蓝色，当吸潮饱和状态时，变为淡红色，这时取出更换或高温烘干即可复原仍然保护原有性能。 .

;.. 7、散热器：作用是降低变压器运行温度。

8、油箱、变压器外壳、保护绕组和铁芯。

9、高、低绕组：由绝缘铜线或铝线绕制而成，建立磁场和传输电能的电路部分。

⒑ 铁芯：铁芯构成了变压器的磁路，有硅钢片叠装而成。

⒒ 放油截门：截门在油箱底部，用来放油和取油样时使用。

⒓ 温度计：监视运行温度，测量上层油温，有温度计插孔。

三、变压器安装前应做以下工作：

1、工时定额：（按国家定额标准）本体安装所需综合工日为21工日。工作内容包括：开箱检查，本体就位，器身检查，套管，油枕及散热器的清洗等，油柱实验，附件安装，垫铁及止轮器制作安装，补充柱及安装后整体密封试验，接地，补漆等。变压器在安装过程中是否需要干燥，检查和判后确定，需要干燥，用铁损干燥法干燥时后需工日为20日，油过滤所需工日为3.38工日/吨。调试所需工日要另行计算。

变压器调压详细操作方法

变压器调压，具体操作方法如下：

1. 确定需求：首先，我们需要确定需要调节的电压范围和调节的精度。根据不同的需求，可以选择不同的调压方法和设备。

2. 判断变压器类型：变压器分为单相和三相两种类型。针对不同类型的变压器，操作方式有所不同。

3. 检查变压器状态：在调压操作之前，务必检查变压器的状态，确保变压器正常运行。这包括检查变压器的外观是否有损坏、温度是否在正常范围内等。

4. 确定调压方法：根据需求，确定合适的调压方法。变压器调压的方法包括调整输入电压、调整输出电压、增加或减小变压器绕组等。

5. 调整输入电压：若需要调整输入电压，可以通过调整变压器的负载电压来实现。首先，将变压器的负载电压调整至期望的目标值，然后逐渐改变输入电压，观察输出电压的变化，直到达到需要的电压。

6. 调整输出电压：若需要调整输出电压，可以通过调整变压器的绕组来实现。这个操作需要技术人员进行，他们会调整变压器的绕组比例，从而达到需要的电压。

7. 增加或减小绕组：若需要更大范围的调压，可以通过增加或减小变压器的绕组数目来实现。这个操作涉及到变压器内部的繁琐工作，需要专业技术人员进行。

8. 检查调压效果：在调压操作之后，需要检查调压效果。可以使用电压表等仪器对输出电压进行测量，如果达到了调压目标，则调压操作成功。

9. 调节稳定性：调压之后，为了保证变压器的稳定性，可以调节变压器的保护装置。这些装置可以监测电压和电流的变化，并在出现异常时进行保护，以保证变压器的安全运行。

10. 做好记录：在调压操作完成后，应该对调压的具体操作进行记录。这样可以方便以后的维护和管理，并在需要时进行调整。

总结起来，变压器调压的详细操作方法包括确认需求、检查变压器状态、确定调压方法、调整输入电压、调整输出电压、增加或减小绕组、检查调压效果、调节稳定性以及做好记录等。在进行调压操作时，需要注意安全，遵循操作规程，并遵循相关的安全操作措施。如果不确定具体操作方法，建议咨询专业人士或技术人员进行具体指导。

变压器的试验方法及注意事项

变压器交流耐压试验在绝缘试验中属于破坏性试验，必需在其他非破坏性试验(如绝缘电阻及吸收比试验、直流泄露试验、介质损失校正切及绝缘油试验)合格后才能进行此项试验。此试验合格后，变压器才能投入运行。交流耐压试验是一项关键的试验，所以预防性试验规程中规定变压器为10kV及以下的1~5年、66kV及以下的大修后、更换绕组后和必要时都要进行交流耐压试验。施加逾越额定电压一定倍数的正弦工频交流试验电压，继续时间为1min试验。其目的利用高于额定电压一定倍数的试验电压代替大气过电压和内部过电压来考核变压器的绝缘性能。鉴定变压器绝缘强度有效的方法，也是保证变压器平安运行，防止发生绝缘事故的重要实验项目，进行交流耐压试验是可以发现变压器主绝缘受潮和集中性缺陷，如绕组主绝缘开裂，绕组松动位移、引线绝缘距离不够，绝缘上附着污物等缺陷。

接下来与您分享变压器试验方法和注意事项的知识。

变压器试验方法

一)试验接线

35kV以下的中小型电力试验变压器外施交流耐压试验接线。对各项绕组都应进行试验，试验变压器时应将各相绕组的引出线短接在一起，中性点有引出线的引出线也应与三相一起短接。

二)试验电压

交接试验规范规定，容量为8000kV以下，绕组额定电压110kV以下的变压器，应按该规范附录一所列试验电压规范进行交流耐压试验。

预防性试验规程规定：油浸变压器试验电压值详见该规程表(定期试验按局部更换绕组电压值)干式试验变压器全部更换绕组时按出厂试验电压值;局部更换绕组和定期试验时，按出厂试验电压值的0.85倍。

注意事项

除一般交流耐压试验注意事项外，根据变压器的特点还应注意以下几点：

1、试验变压器必需装设过流维护跳闸装置。

2、三相变压器的交流耐压试验不必分相进行。但必需将统一绕组的三相所有引出线均短接后再进行试验，否则不只将影响试验电压的准确性，甚至可能危害变压器的主绝缘。
