第一章 变压器
1.变压器基本工作原理，基本结构、主要额定值
变压器是利用电磁感应原理将一种电压等级的交流电能变换为另一种同频率且不同电压等级的交流电能的静止电气设备，它在电力系统，变电所以及工厂供配电中得到了广泛的应用，以满足电能的传输，分配和使用。变压器的原理是基于电磁感应定律，因此磁场是变压器的工作媒介
变压器基本结构组成：
猜测可能出填空题或选择题
三相变压器按照磁路可分为三相组式变压器和三相芯式变压器两类
变压器的型号和额定值
~
考法：例如解释S9-1250/10的各项数值的含义
2.变压器空载和负载运行时的电磁状况；空载电流的组成、作用、性质。
变压器一次侧接到额定频率和额定电压的交流电源上，其二次侧开路，
这种运行状态称为变压器的空载运行。
变压器空载运行原理图
、 变压器一次绕组接交流电源，二次绕组接负载的运行方式，
称为变压器的负载运行方式。
变压器负载运行原理图
实际运行的电力变压器的磁路总是工作在饱和状态下。
通过磁化曲线推得的电流波形可以发现：
空载电流（即励磁电流）呈尖顶波，除了基波外，
还有较强的三次谐波和其他高次谐波。
；
产生主磁通所需要的电流称为励磁电流，用mi表示；
同理产生主磁通的磁动势称为励磁磁动势，用 mF表示。
变压器铁芯上仅有一次绕组空载电流0i所形成的磁动势0F，
即空载电流0i建立主磁通，所以空载电流0i就是励磁电流mi，即m0ii
同理，空载磁动势0F就是励磁磁动势，即m0FF或m101iNiN
因为空载时，变压器一次绕组实际上是一个铁芯线圈，
空载电流的大小主要决定于铁芯线圈的电抗和铁芯损耗。
铁芯线圈的电抗正比于线圈匝数的平方和磁路的磁导。 2121NNEE因此，空载电流的大小与铁芯的磁化性能，饱和程度有密切的关系。
3. }
4. 变压器变比的定义；磁动式平衡关系的物理含义，用此平衡关系分析变压器的能量传递；变压器折算概念和变压器折算方法，变压器基本方程组、等效电路和相量图
WORD格式 编辑整理
专业知识分享 第二章：变压器
主要内容：变压器的工作原理，运行特性，基本方程式等效电路相量土，变压器的并联运行及三相变压器的特有问题。
2-1变压器的工作原理
本节以普通双绕组变压器为例介绍变压器的工作原理，基本结构和额定值。
一、 基本结构
变压器的主要部件是铁心和绕组，它们构成了变压器的器身。除此之外，还有放置器身的盛有变压器油的油箱、绝缘套管、分接开关、安全气道等部件。主要介绍铁心和绕组的结构。
1、铁心
变压器的铁心既是磁路，也是套装绕组的骨架。
铁心分：心柱：心柱上套装有绕组。
铁轭：形成闭合磁路
为了减少铁心损耗，通常采用含硅量较高，厚度为0.33mm表面涂有绝缘漆的硅钢片叠装而成。
铁心结构的基本形式分心式和壳式两种
心式：铁轭靠着绕组的顶面和底面。而不包围绕组侧面，见图2-2特结构较为简单，绕组的装配及绝缘也较为容易，所以国产变压器大多采用心式结构。（电力变压器常采用的结构）
壳式：铁轭不仅包围顶面和底面，也包围绕组的侧面。见图2-3，这种结构机械强度较好，但制造工艺复杂，用材料较多。
铁心的叠装分为对接和叠接两种
对接：将心柱和铁轭分别叠装和夹紧，然后再把它们拼在一起。工艺简单。
迭接：把心柱和铁轭一层一层的交错重叠，工艺复杂。
由于叠接式铁心使叠片接缝错开，减小接缝处的气隙，从而减小了励磁电流，同时这种结构夹紧装置简单经济可靠性高，多采用叠接式。缺点：工艺上费时
2、绕组
绕组是变压器的电路部分，用纸包或纱包的绝缘扁线或圆线绕成。接入电能的一端称为原绕组（或一次绕组）
输出电能的一端称为付绕组（或二次绕组）
一、二次绕组中电压高的一端称高电压绕组，低的一端称低电压绕组高压绕组匝数多，导线细；低压绕组匝数少，导线粗。
因为不计铁心的损耗，根据能量的守恒原理
永磁同步电机旋转变压器工作原理
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
永磁同步电机是一种采用永磁体作为磁场励磁源的电机，在工业生产中应用广泛。而永磁同步电机的旋转变压器是其工作的重要部件，下面将详细介绍永磁同步电机旋转变压器的工作原理。

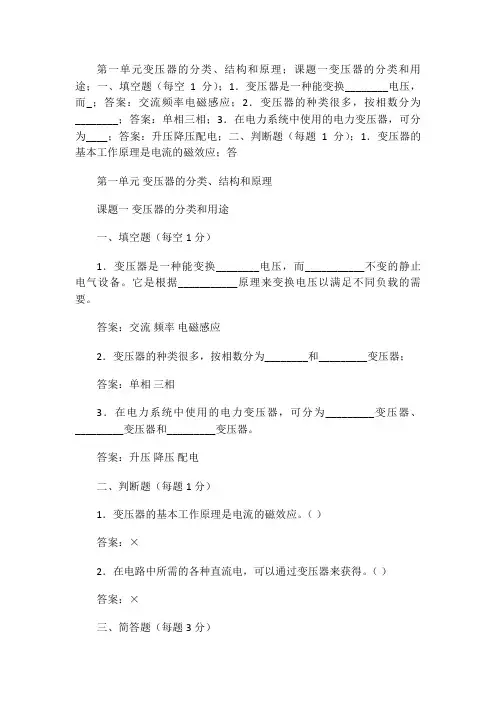

第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1．变压器是一种能变换________电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为________；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____；答案：升压降压配电；二、判断题（每题1分）；1．变压器的基本工作原理是电流的磁效应；答
