光电编码器
光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器;这是目前应用最多的传感器,光电编码器是由光栅盘和光电检测装置组成;根据检测原理,编码器可分为光学式、磁式、感应式和电容式;根据其刻度方法及信号输出形式,可分为增量式、绝对式以及混合式三种;绝对脉冲编码器:APC增量脉冲编码器:SPC
1.光电编码器原理
光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器;这是目前应用最多的传感器,光电编码器是由光栅盘和光电检测装置组成;光栅盘是在一定直径的圆板上等分地开通若干个长方形孔;由于光电码盘与电动机同轴,电动机旋转时,光栅盘与电动机同速旋转,经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号,其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速;此外,为判断旋转方向,码盘还可提供相位相差90°的脉冲信号;
增量式编码器
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90,从而可方便地判断出旋转方向,而Z相为每转一个脉冲,用于基准点定位;
增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移,但是不能通过输出脉冲区别出在哪个位置上的增量;它能够产生与位移增量等值的脉冲信号,其作用是提供一种对连续位移量离散化或增量化以及位移变化速度的传感方法,它是相对于某个基准点的相对位置增量,不能够直接检测出轴的绝对位置信息;一般来说,增量式光电编码器输出A、B两相互差90度角的脉冲信号即所谓的两组正交输出信号,从而可方便地判断出旋转方向;同时还有用作参考零位的Z相标志指示脉冲信号,码盘每旋转一周,只发出一个标志信号;标志脉冲通常用来指示机械位置或对积累量清零;
增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成;码盘上刻有节距相等的辐射状透光缝隙,相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B两组与码盘相对应的透光缝隙,用以通过或阻挡光源和光电检测器件之间的光线;它们的节距和码盘上的节距相等,并且两组透光缝隙错开1/4节距,使得光电检测器件输出的信号在相位上相差电度角;当码盘随着被测转轴转动时,检测光栅不动,光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上,光电检测器件就输出两组相位相差电度角的近似于正弦波的电信号,电信号经过转换电路的信号处理,可以得到被测轴的转角或速度信息;
速度编码器工作原理
速度编码器是一种测量旋转物体速度的装置。它通过将旋转运动转化为脉冲信号，并计算脉冲信号的频率来确定物体的运动速度。
速度编码器通常由一个旋转部件和一个感应器组成。旋转部件通常是通过轴与被测物体连接在一起，当被测物体发生旋转时，轴也会随之旋转。感应器固定在旋转部件附近，它可以检测到由旋转引起的位置变化。
感应器通常使用光电元件或磁场传感器来检测旋转运动。例如，光电元件可以通过光敏电阻或光电二极管来检测光源与物体之间的遮挡和透过，从而产生脉冲信号。磁场传感器则可以利用磁铁和霍尔效应来产生脉冲信号。
当旋转部件转动时，感应器会根据旋转的角度和速度生成一系列脉冲信号。这些脉冲信号的频率与旋转速度成正比。通过计算脉冲信号的频率，可以得知被测物体的旋转速度。
为了提高测量精度，速度编码器通常会使用脉冲计数器来记录脉冲信号的数量。脉冲计数器可以根据脉冲信号的上升沿或下降沿触发，并累加脉冲信号的数量。通过测量时间间隔和脉冲数量，可以计算出平均旋转速度。
总结起来，速度编码器利用旋转部件和感应器将旋转运动转化为脉冲信号，并通过计算脉冲信号的频率和数量来确定物体的运动速度。
*******************************************************************************
*******************************************************************************
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

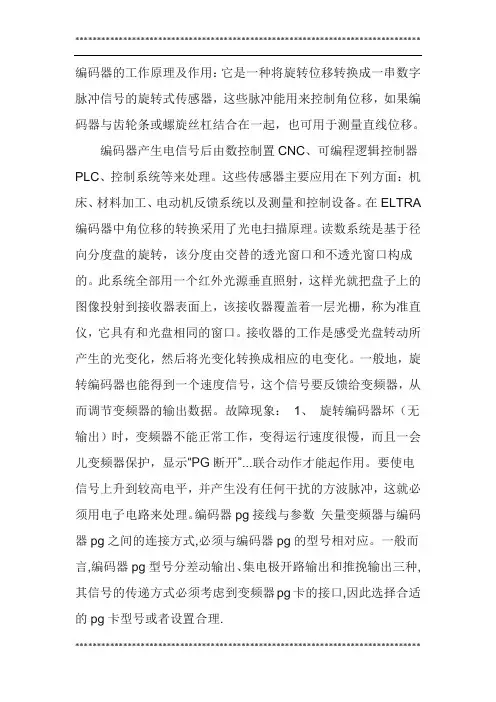

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。故障现象： 1、 旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数 矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. *******************************************************************************
的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑、等来处理。这些传感器主要应用在下列方面：机床、材料加工、反馈系统以及测量和。在中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外垂直照射，这样光就把盘子上的图像投射到表面上，该接收器覆盖着一层，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，也能得到一个速度信号，这个信号要反馈给器，从而调节的输出数据。故障现象： 1、 旋转编码器坏（无输出）时，不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电路来处理。编码器pg接线与参数 与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的,因此选择合适的pg卡型号或者设置合理.
编码器一般分为增量型与绝对型，它们存着最大的区别：在的情况下，位置是从零位标记开始计算的脉冲数量确定的，而的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的； 因此，当断开时，绝对型编码器并不与实际的位置分离。如果再次接通，那么位置读数仍是当前的，有效的； 不像增量编码器那样，必须去寻找零位标记。
现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。
编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。
