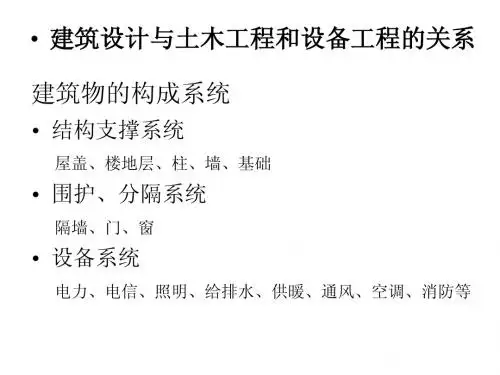

130301 第二讲 建筑识图&总平面

建筑识图与构造知识点

一、建筑识图基础知识

1. 图纸分类

- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。

- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。

- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。

2. 图纸符号与图例

- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。

- 专用符号：针对特定专业，如电气元件、管道配件等。

- 图例：解释图纸中的符号和标记，帮助理解图纸内容。

3. 尺寸标注

- 线性尺寸：表示长度、宽度、高度等。

- 角度尺寸：表示转角和斜边长度。

- 半径/直径尺寸：用于圆形或弧形元素。

4. 比例尺

- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。

二、建筑构造知识

1. 基础构造

- 浅基础：如条形基础、板式基础。

- 深基础：如桩基础、井基础。

2. 墙体构造 - 承重墙：承担建筑重量和传递荷载。

- 非承重墙：分隔空间，不承担重量。

- 墙体材料：砖、混凝土、石材、玻璃等。

3. 楼板与地面构造

- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。

- 地面处理：找平层、保温层、防水层、面层。

4. 屋顶构造

- 平屋顶：通常设有防水层和保温层。

- 坡屋顶：利用屋架或桁架支撑，有利于排水。

5. 楼梯构造

- 直梯：简单直接，占地小。

- 螺旋梯：节省空间，造型美观。

- 电梯：用于高层建筑的垂直运输。

6. 门窗构造

- 门窗类型：固定窗、推拉窗、平开窗等。

- 门窗材料：木材、金属、塑料或复合材料。

7. 结构系统

- 框架结构：由梁、柱构成，适用于多层建筑。

- 剪力墙结构：墙体承重，适用于高层建筑。

- 框剪结构：框架与剪力墙结合，提高抗震性能。

1 建筑识图与结构识图篇(1柱的平法施工图)

作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)

从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、 结构图与建筑图

1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装

修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、 平法施工图集

随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;

16G101-2适用于:现浇混凝土板式楼梯;

16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;

下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、 自学16G101-1图集

3.1 柱——平法施工图表示方法

两种表达方式:列表注写方式、截面注写方式;

3.1.1 柱列表注写方式

1

如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。

① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;

② 柱号(柱表中第一列),我们用一张表格来进行说明:

从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。

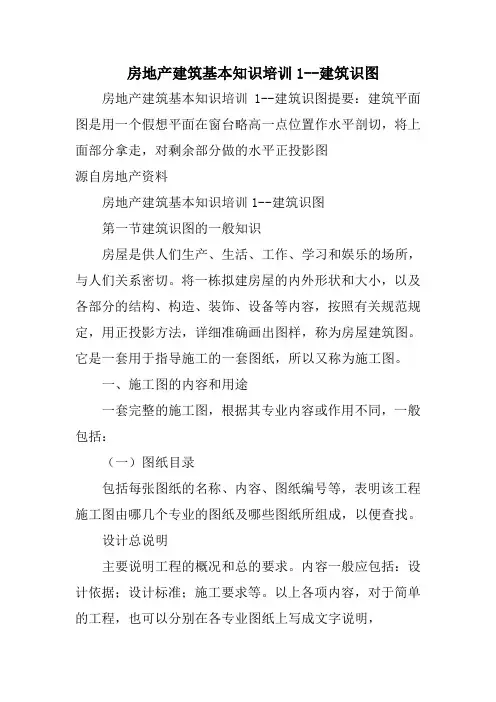

房地产建筑基本知识培训1--建筑识图

房地产建筑基本知识培训1--建筑识图提要：建筑平面图是用一个假想平面在窗台略高一点位置作水平剖切，将上面部分拿走，对剩余部分做的水平正投影图

源自房地产资料

房地产建筑基本知识培训1--建筑识图

第一节建筑识图的一般知识

房屋是供人们生产、生活、工作、学习和娱乐的场所，与人们关系密切。将一栋拟建房屋的内外形状和大小，以及各部分的结构、构造、装饰、设备等内容，按照有关规范规定，用正投影方法，详细准确画出图样，称为房屋建筑图。它是一套用于指导施工的一套图纸，所以又称为施工图。

一、施工图的内容和用途

一套完整的施工图，根据其专业内容或作用不同，一般包括：

（一）图纸目录

包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

设计总说明

主要说明工程的概况和总的要求。内容一般应包括：设计依据；设计标准；施工要求等。以上各项内容，对于简单的工程，也可以分别在各专业图纸上写成文字说明， 建筑施工图

包括总平面图、平面图、立面图、剖面图和构造详图表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。

（四)结构施工图

包括结构平面布置图和各构件的结构详图。表示承重结构的情况，构件类型，尺寸大小及构造做法等。

设备施工图

给水排水、采暖通风、电气等设备的平面布置图、系统图。表示上、下水及暖气管线布置，卫生设备及通风设备布置，电气线路的走向和安装要求等。

二、施工图中常用的符号

为了保证制图质量、提高效率、表达统一和便于识读．我国颁布了国家标准《房屋建筑制图统一标准》，在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。垂直方向的编号，用大写英文字母顺次编写。英文字母中I、o及z三个字母不得作轴线编号避免与数字1、0、2混淆。

教 案

授课时间 月 日 至 月 日 课时数

授课方式 理论课□ 讨论课□ 习题课□ 实验课□ 上机课□ 技能课□ 其他□

授课单元 第一章 建筑制图基本知识

目的与

要求 通过讲述使学生了解制图的工具和图纸中图幅、线型、字体及尺寸；掌握建筑制图的一般步骤。

重点

与

难点 1、手工制图的主要工具；

2、图纸幅面的几种规格；

3、绘图的注意事项。

4、图样上尺寸的组成及其排列与布置位置的要求

主要内容 1、制图工具及其用法

2、建筑制图的基本标准

3、建筑施工图的绘制过程和方法

教学方法手段 讲述法、案例教学

参考资料 《建筑制图与识图》 何培斌 编著 武汉理工大学出版社

《土木建筑制图》 乐荷卿 陈美华 编著 武汉理工大学出版社

《画法几何及土木工程制图》 何铭新 编著 武汉理工大学出版社 思考题、

作业 1.手工制图的主要工具是什么？

2．图纸幅面有几种规格?标题栏、会签栏画在图纸什么位置?

3、图样上尺寸由什么组成？

4、图样上的尺寸排列与布置有什么要求？ 讲 稿

第1章 建筑制图基础知识

1.1 制图基本规定

1.1.1 标准概述

标准是随着人类生产活动和产品交换规模及范围的日益扩大而产生的。我国现已制定了二万多项国家标准，涉及到工业产品、环境保护、建设工程、工业生产、工程建设、农业、信息、能源、资源及交通运输等方面。我国已成为标准化工作较为先进的国家之一。

我国现有标准可分为国家、行业、地方、企业标准四个层次。对需要在全国范围内统一的技术要求，制订国家标准；对没有国家标准而又需要在全国某个行业范围统一的技术要求制订行业标准；由于类似的原因产生了地方标准；对没有国家标准和行业标准的企业产品制订企业标准。

国家标准和行业标准又分为强制性标准和推荐性标准。强制性国家标准的代号形式为GBXXXX—XXXX，GB分别是国标二字的汉语拼音的第一个字母，其后的XXXX代表标准的顺序编号，而后面的XXXX代表标准颁布的年号。推荐性标准的代号形式为GB/T XXXX—XXXX。
