主板各芯片的功能及名词解释

芯片组：（chipset）(pciset)有南桥北桥；

（主外）南桥系统I/O芯片（SIO）：管理外设，主要管理中低速设备；集成了中断控制器、DMA控制器、功能如下：

① PCI、ISA与IDE之间的通道。

② PS/2鼠标控制 （属间接管理，属SI/O直接管理）

③ KB控制（keyboard）(键盘)

④ USB控制。（通用串行总线）

⑤ SYSTEM CLOCK系统时钟的控制。

⑥ I/O芯片的控制。

⑦ ISA总线。

⑧ IRQ控制（中断请求）

⑨ DMA控制（直接存取）

⑩ RTC控制。

11、IDE的控制。

南桥：ISA—PCI

CPU—外设之间的桥梁

内存—外存

北桥：系统控制芯片，主要CPU与内存之间通信。

（主内）掌控项目多为高速设备，如：CPU、HOST、BUS。晚期北桥集成了内存控制器；cache高速控制器；功能如下：

① CPU与内存之间的交流。

② CACHE控制。

③ AGP控制（图形加速端口）

④ PCI总线的控制。

⑤ CPU与外设之间的交流。

⑥ 支持内存的种类及最大容量的控制。（标示出主板的档次）

内存控制器：决定是否读内存（高档板集成于北桥）。

586FX 中可组 82438FX

VX 82438VX

Cache：高速缓冲存储器。

（1）、high—speed高速

（2）、容量小

主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）

CPU

cache

内 存

IO芯片，input/output，（局部I/O）。

IO芯片管理：①LPI（并上，打印口，PP）

②COM（串口，鼠标口，SP）

3 ③FDD（软驱）；

④KB控制器（键盘）

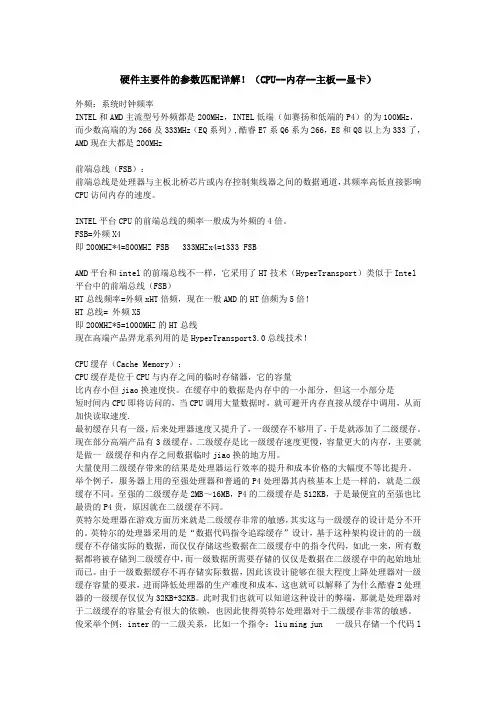

硬件主要件的参数匹配详解！（CPU--内存--主板--显卡）

外频：系统时钟频率

INTEL和AMD主流型号外频都是200MHz，INTEL低端（如赛扬和低端的P4）的为100MHz，而少数高端的为266及333MHz（EQ系列）,酷睿E7系Q6系为266，E8和Q8以上为333了，AMD现在大都是200MHz

前端总线（FSB）：

前端总线是处理器与主板北桥芯片或内存控制集线器之间的数据通道，其频率高低直接影响CPU访问内存的速度。

INTEL平台CPU的前端总线的频率一般成为外频的4倍。

FSB=外频X4

即200MHZ*4=800MHZ FSB 333MHZx4=1333 FSB

AMD平台和intel的前端总线不一样，它采用了HT技术（HyperTransport）类似于Intel平台中的前端总线（FSB）

HT总线频率=外频xHT倍频，现在一般AMD的HT倍频为5倍！

HT总线= 外频X5

即200MHZ*5=1000MHZ的HT总线

现在高端产品羿龙系列用的是HyperTransport3.0总线技术！

CPU缓存（Cache Memory）：

CPU缓存是位于CPU与内存之间的临时存储器，它的容量

比内存小但jiao换速度快。在缓存中的数据是内存中的一小部分，但这一小部分是

短时间内CPU即将访问的，当CPU调用大量数据时，就可避开内存直接从缓存中调用，从而加快读取速度.

最初缓存只有一级，后来处理器速度又提升了，一级缓存不够用了，于是就添加了二级缓存。现在部分高端产品有3级缓存。二级缓存是比一级缓存速度更慢，容量更大的内存，主要就是做一 级缓存和内存之间数据临时jiao换的地方用。

大量使用二级缓存带来的结果是处理器运行效率的提升和成本价格的大幅度不等比提升。

举个例子，服务器上用的至强处理器和普通的P4处理器其内核基本上是一样的，就是二级缓存不同。至强的二级缓存是2MB～16MB，P4的二级缓存是512KB，于是最便宜的至强也比最贵的P4贵，原因就在二级缓存不同。

主板常用芯片及功能介绍

一、主板芯片组：

芯片组（Chipset）是主板的核心组成部分，联系CPU和其他周边设备的运作。主板上最重要的芯组就是南桥和北桥。

1、北桥芯片：（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。一般来说，芯片组的名

称就是以北桥芯片的名称来命名的，例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的945/955/975系列的82945P、

82945G、82945GZ、82945GT、82945PL、82955X、82975X等七款北桥芯片等等。

北桥作用：北桥芯片负责与CPU的联系并控制内存(仅限于Intel的cpu，AMD系列cpu在K8系列以后就在cpu中集成了内存控制器，因此AMD平

台的北桥芯片不控制内存)、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及

RDRAM等等）和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。

北桥识别及特点：北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传

输距离。因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板

的北桥芯片还会配合风扇进行散热。因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯

片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。

2、南桥芯片：南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局

是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。相对于北桥芯片来说，其数据处理量并不算大，所以南桥芯片一般都没有覆

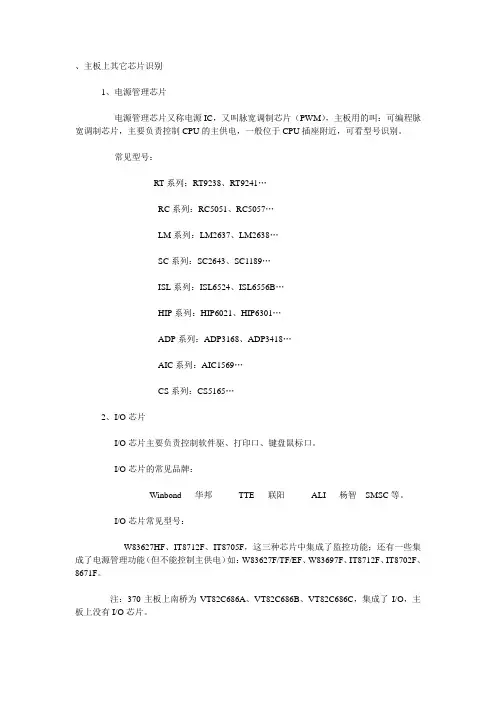

、主板上其它芯片识别

1、电源管理芯片

电源管理芯片又称电源IC，又叫脉宽调制芯片（PWM），主板用的叫：可编程脉宽调制芯片，主要负责控制CPU的主供电，一般位于CPU插座附近，可看型号识别。

常见型号：

RT系列：RT9238、RT9241„

RC系列：RC5051、RC5057„

LM系列：LM2637、LM2638„

SC系列：SC2643、SC1189„

ISL系列：ISL6524、ISL6556B„

HIP系列：HIP6021、HIP6301„

ADP系列：ADP3168、ADP3418„

AIC系列：AIC1569„

CS系列：CS5165„

2、I/O芯片

I/O芯片主要负责控制软件驱、打印口、键盘鼠标口。

I/O芯片的常见品牌：

Winbond 华邦 TTE 联阳 ALI 杨智 SMSC等。

I/O芯片常见型号：

W83627HF、IT8712F、IT8705F，这三种芯片中集成了监控功能；还有一些集成了电源管理功能（但不能控制主供电）如：W83627F/TF/EF、W83697F、IT8712F、IT8702F、8671F。

注：370主板上南桥为VT82C686A、VT82C686B、VT82C686C，集成了I/O，主板上没有I/O芯片。

3、串口芯片

串口芯片负责控制主板上的串口（COM口）

常见型号：GD75232、GD75185、HT6571、IT8687R，前三种为20针，一个芯片负责管理一个串口；

IT8687R为48针，一个芯片同时管理二个串口。
