硬件：主板篇-主板的芯片组和CPU对应表

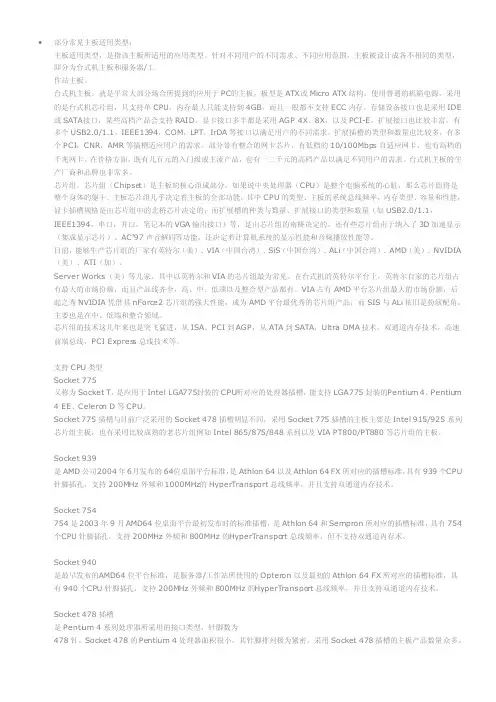

部分常见主板‎适用类型：主板适用类型‎，是指该主板所‎适用的应用类‎型。

针对不同用户‎的不同需求、不同应用范围‎，主板被设计成‎各不相同的类‎型，即分为台式机‎主板和服务器‎/工作站主板。

台式机主板。

就是平常大部‎分场合所提到‎的应用于PC‎的主板，板型是ATX‎或Micro‎ATX结构，使用普通的机‎箱电源，采用的是台式‎机芯片组，只支持单CP‎U，内存最大只能‎支持到4GB‎，而且一般都不‎支持ECC内‎存。

存储设备接口‎也是采用ID‎E 或SATA‎接口，某些高档产品‎会支持RAI‎D。

显卡接口多半‎都是采用AG‎P 4X、8X，以及PCI-E。

扩展接口也比‎较丰富，有多个USB‎2.0/1.1，IEEE13‎94，COM，LPT，IrDA等接‎口以满足用户‎的不同需求。

扩展插槽的类‎型和数量也比‎较多，有多个PCI‎，CNR，AMR等插槽‎适应用户的需‎求。

部分带有整合‎的网卡芯片，有低档的10‎/100Mbp‎s自适应网卡‎，也有高档的千‎兆网卡。

在价格方面，既有几百元的‎入门级或主流‎产品，也有一二千元‎的高档产品以‎满足不同用户‎的需求。

台式机主板的‎生产厂商和品‎牌也非常多。

芯片组。

芯片组（Chipse‎t）是主板的核心‎组成部分，如果说中央处‎理器（CPU）是整个电脑系‎统的心脏，那么芯片组将‎是整个身体的‎躯干。

主板芯片组几‎乎决定着主板‎的全部功能，其中CPU的‎类型、主板的系统总‎线频率，内存类型、容量和性能，显卡插槽规格‎是由芯片组中‎的北桥芯片决‎定的；而扩展槽的种‎类与数量、扩展接口的类‎型和数量（如USB2.0/1.1，IEEE13‎94，串口，并口，笔记本的VG‎A输出接口）等，是由芯片组的‎南桥决定的。

还有些芯片组‎由于纳入了3‎D加速显示（集成显示芯片‎）、AC’97声音解码‎等功能，还决定着计算‎机系统的显示‎性能和音频播‎放性能等。

目前，能够生产芯片‎组的厂家有英‎特尔（美）、VIA（中国台湾）、SiS（中国台湾）、ALi（中国台湾）、AMD（美）、NVIDIA‎（美）、ATI（加）、Server‎Works（美）等几家，其中以英特尔‎和VIA的芯‎片组最为常见‎。

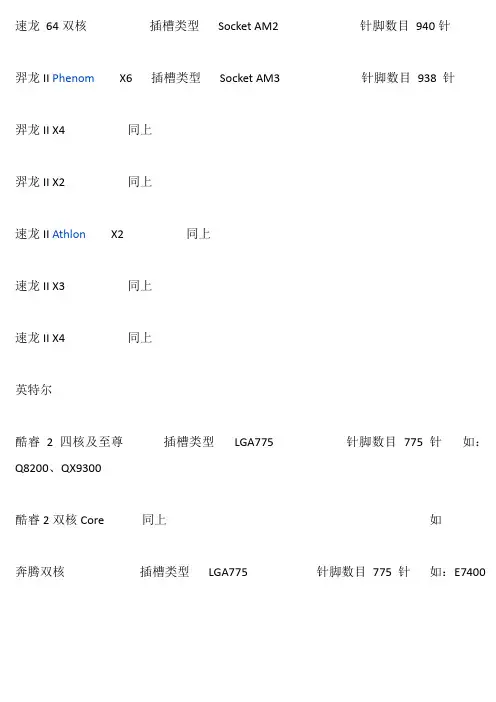

速龙64双核插槽类型Socket AM2 针脚数目940针羿龙II Phenom X6 插槽类型Socket AM3 针脚数目938 针羿龙II X4 同上羿龙II X2 同上速龙II Athlon X2 同上速龙II X3 同上速龙II X4 同上英特尔酷睿2四核及至尊插槽类型LGA775 针脚数目775 针如：Q8200、QX9300酷睿2双核Core 同上如奔腾双核插槽类型LGA775 针脚数目775 针如：E7400一代I3 插槽类型LGA1156 针脚数目1156 针如：I3 530一代I5 插槽类型LGA1156 针脚数目1156 针如：I5 760 I5 661酷睿I7 Extreme(散) 插槽类型LGA1366 针脚数目1366 针如：I7-980X普通I7 同上二代I3 插槽类型LGA1155 针脚数目1155 针如：I3 2310 I3 2100二代I5 插槽类型LGA1155 针脚数目1155 针如：I5 2500K I5 2300二代I7 插槽类型LGA1155 针脚数目1155 针如：I7 2600 2600KIntel P43 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel P45 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel Q33 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel Q43 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel G45 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pe ntium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel P55 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket1156Intel H55 Intel Core i7、Core i5、Core i3 插槽：Socket1156Intel H57 Intel Core i7、Core i5、Core i3 插槽：Socket1156Intel X58 Intel Core i7、Core i7 Extreme 插槽：Socket1366Intel H67 P67 Intel Core i7、Core i5、Core i3 插槽：Socket1155Intel G31 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel G41 Intel Celeron 400、Pentium 4、Pentium 4 EE、Pentium D、Pentium EE、Celeron Dual-Core、Pentium Dual-Core、Core 2 Duo、Core 2 Quad、Core 2 Extreme 插槽：Socket775Intel H61 Intel Core i7、Core i5、Core i3 插槽：Socket1155Intel Z68 Intel Core i7、Core i5、Core i3 插槽：Socket1155Phenom 羿龙Athlon 速龙Sempron 闪龙Turion 炫龙AMD 990FX AMD Phenom II羿龙、Athlon II速龙AMD 890GX AMD Athlon、Athlon II、Phenom、Phenom II SocketAM3AMD 890FX AMD Athlon、Athlon II、Phenom、Phenom II SocketAM2+/AM3AMD 880G AMD Phenom II、Athlon II SocketAM3AMD 870 AMD Phenom II、Athlon II SocketAM2+/AM3AMD 790GX AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780V AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 760G AMD Phenom、Athlon X2AMD 785G AMD Phenom II、Athlon II SocketAM2/AM2+/AM3SocketAM2/AM2+/AM3 AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780G AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 790X AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+AMD 780E AMD Athlon、Athlon X2、Phenom SocketAM2/AM2+AMD 740V AMD Sempron、Athlon 64、Athlon 64 X2、Athlon 64 FX SocketAM2AMD 790FX AMD Sempron、Athlon 64、Athlon 64 X2、Athlon X2、Athlon 64 FX、Phenom、Phenom FX SocketAM2/AM2+/F/F+FM1插槽，可能有A55，A75，1155插槽可能有B75，H77，Z77。

今天给大家讲讲自己DIY电脑，不可否认，尽管装机是一件相当简单的事情，但是如果缺乏一些相关的基础知识的话，也会遇到很多困难，甚至造成无法挽回的硬件损坏。

1． PC配件的搭配问题在装机之前，我们必须逐一采购各种配件，然而这些配件必须有机地配合才能使用。

具体来说，大家必须注意五点：CPU与芯片组配合：目前桌面处理器主要分为两大派系：AMD的SocketA以及Intel的Socket478，它们分别需要对应不同的芯片组，因此并不是任何一款主板都能随便使用AMD或者Intel的CPU。

此外，准备使用低端CPU的用户还可能遇上Tulatin Celeron等Socket370结构的处理器，此时对用的芯片组又有所不同。

为了帮助大家了解芯片组与CPU的对应关系，我们将其总结如下：接口类型主流芯片组对应主流处理器Socket 370 I815EPT、SiS635、VIA694T CeleronII、Celeron III、Pentium IIISocket 462（Socket A） KT400/400A、KT600/600A、 nForce2、SiS 746/748 Duron、AthlonXP、闪龙Socket 478 I845/865/875系列、SiS 648、VIA P4X400/400A Pentium4、Celeron4决定芯片组支持何种处理器的关键在于北桥芯片，一般位于主板的中央偏右，大家卸下散热片或者风扇即可看到其全貌（图）。

如果说识别主板的芯片组有所困难的话，大家也可以通过对主板上CPU插槽的外观观察进行判别。

AMD处理器所采用的SocketA插槽有462个针脚，形状较大，而且周围没有支架，而Intel处理器所采用的Socket478插槽有478个针脚，形状较小，周围有支架（图）。

内存与主板配合：内存的重要性想必大家有所听闻。

事实上内存插槽也是集成在主板上，而且与各种内存之间也有一一对应的关系。

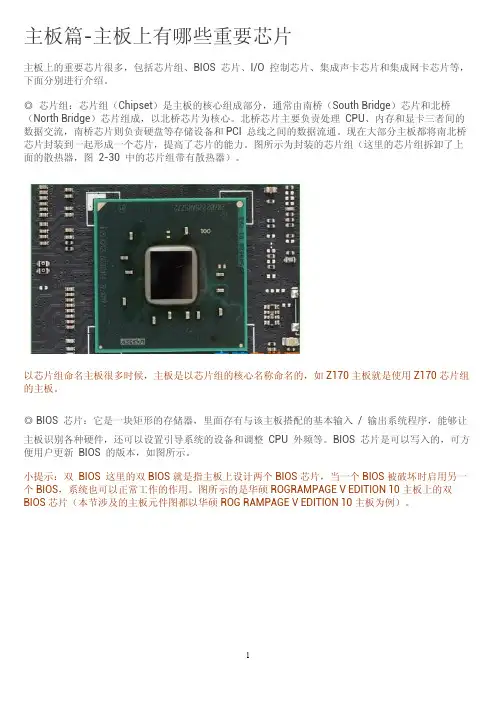

主板篇-主板上有哪些重要芯片主板上的重要芯片很多，包括芯片组、BIOS 芯片、I/O 控制芯片、集成声卡芯片和集成网卡芯片等，下面分别进行介绍。

◎芯片组：芯片组（Chipset）是主板的核心组成部分，通常由南桥（South Bridge）芯片和北桥（North Bridge）芯片组成，以北桥芯片为核心。

北桥芯片主要负责处理CPU、内存和显卡三者间的数据交流，南桥芯片则负责硬盘等存储设备和PCI 总线之间的数据流通。

现在大部分主板都将南北桥芯片封装到一起形成一个芯片，提高了芯片的能力。

图所示为封装的芯片组（这里的芯片组拆卸了上面的散热器，图2-30 中的芯片组带有散热器）。

以芯片组命名主板很多时候，主板是以芯片组的核心名称命名的，如Z170主板就是使用Z170芯片组的主板。

◎ BIOS 芯片：它是一块矩形的存储器，里面存有与该主板搭配的基本输入/ 输出系统程序，能够让主板识别各种硬件，还可以设置引导系统的设备和调整CPU 外频等。

BIOS 芯片是可以写入的，可方便用户更新BIOS 的版本，如图所示。

小提示：双BIOS 这里的双BIOS就是指主板上设计两个BIOS芯片，当一个BIOS被破坏时启用另一个BIOS，系统也可以正常工作的作用。

图所示的是华硕ROGRAMPAGE V EDITION 10主板上的双BIOS芯片（本节涉及的主板元件图都以华硕ROG RAMPAGE V EDITION 10主板为例）。

◎ I/O 控制芯片：主要实现硬件监控功能，能将硬件的健康状况、风扇转速、CPU 核心电压等情况显示在BIOS 信息里面，如图所示。

小提示：CMOS 电池 CMOS电池的主要作用是在电脑关机的时候保持BIOS设置不丢失。

当电池电力不足的时候，BIOS里面的设置会自动还原回出厂设置。

图所示为CMOS电池。

◎集成声卡芯片：芯片中集成了声音的主处理芯片和解码芯片，代替声卡处理电脑音频。

◎集成网卡芯片：指整合了网络功能的主板所集成的网卡芯片。

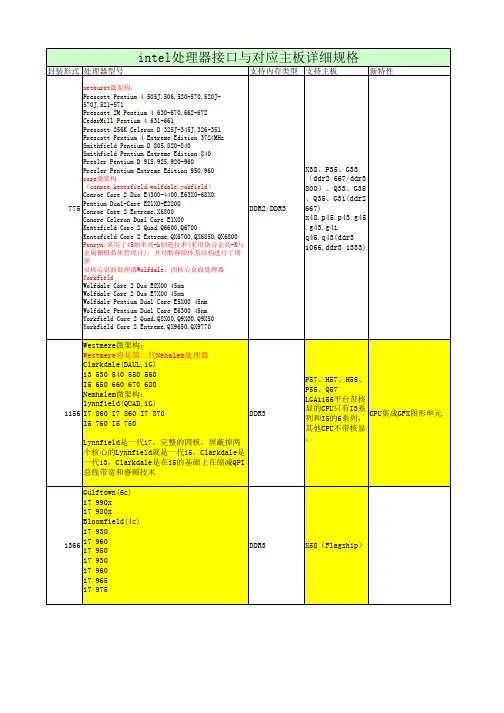

封装形式处理器型号支持内存类型支持主板新特性775netburst微架构：Prescott Pentium 4 505J,506,520-570,520J-570J,521-571Prescott 2M Pentium 4 630-670,662-672CedarMill Pentium 4 631-661Prescott 256K Celeron D 325J-345J,326-351Prescott Pentium 4 Extreme Edition 3724MHzSmithfield Pentium D 805,820-840Smithfield Pentium Extreme Edition 840Presler Pentium D 915,925,920-960Presler Pentium Extreme Edition 950/960core微架构（conroe,kentsfield,wolfdale,yokfield）Conroe Core 2 Duo E4300-4400,E63X0-68X0,Pentium Dual-Core E21X0-E2200Conroe Core 2 Extreme,X6800Conore Celeron Dual Core E1X00Kentsfield Core 2 Quad,Q6600,Q6700Kentsfield Core 2 Extreme,QX6700,QX6850,QX6800Penryn:采用了45纳米高-k制造技术(采用铬合金高-K与金属栅极晶体管设计)，并对酷睿微体系结构进行了增强双核心桌面处理器Wolfdale、四核心桌面处理器YorkfieldWolfdale Core 2 Duo E8X00 45nmWolfdale Core 2 Duo E7X00 45nmWolfdale Pentium Dual Core E5X00 45nmWolfdale Pentium Dual Core E6300 45nmYorkfield Core 2 Quad,Q8X00,Q9X00,Q9X50Yorkfield Core 2 Extreme,QX9650,QX9770DDR2/DDR3X38、P35、G33（ddr2 667/ddr3800）、Q33、G35、Q35、G31(ddr2667)x48.p45.p43.g45.g43.g41q45.q43(ddr31066,ddr3 1333)1156Westmere微架构：Westmere将是第二代Nehalem处理器Clarkdale(DAUL,1G)i3 530 540 550 560I5 650 660 670 680Nemhalem微架构：lynnfield(QUAD,1G)I7 860 I7 860 I7 870I5 760 I5 750Lynnfield是一代i7，完整的四核，屏蔽掉两个核心的Lynnfield就是一代i5，Clarkdale是一代i3，Clarkdale是在i5的基础上在缩减QPI总线带宽和睿频技术DDR3P57、H57、H55、P55、Q57LGA1156平台带核显的CPU只有I3系列和I5的6系列，其他CPU不带核显。

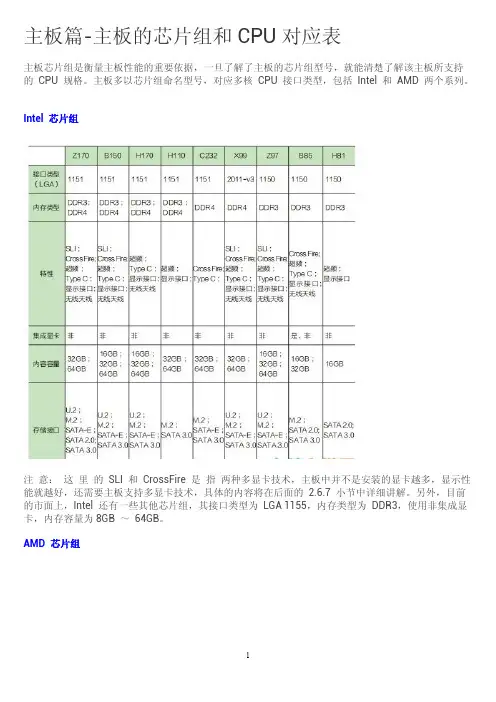

主板篇-主板的芯片组和CPU对应表
主板芯片组是衡量主板性能的重要依据，一旦了解了主板的芯片组型号，就能清楚了解该主板所支持的CPU 规格。

主板多以芯片组命名型号，对应多核CPU 接口类型，包括Intel 和AMD 两个系列。

Intel 芯片组
注意：这里的SLI 和CrossFire 是指两种多显卡技术，主板中并不是安装的显卡越多，显示性能就越好，还需要主板支持多显卡技术，具体的内容将在后面的 2.6.7 小节中详细讲解。

另外，目前的市面上，Intel 还有一些其他芯片组，其接口类型为LGA 1155，内存类型为DDR3，使用非集成显卡，内存容量为8GB ～64GB。

AMD 芯片组。

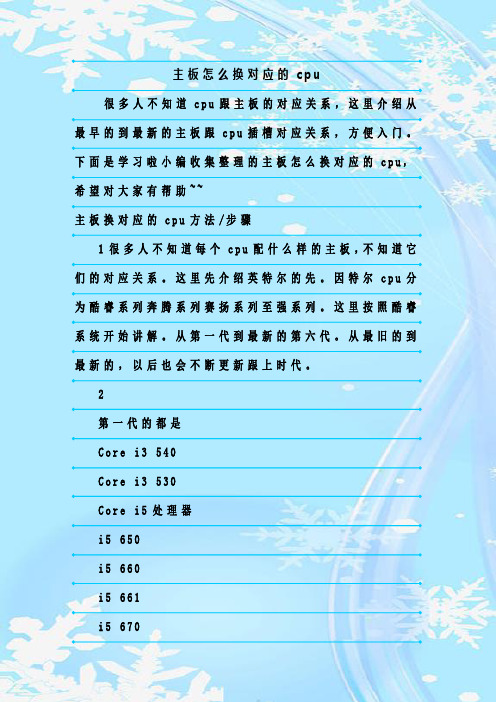

主板怎么换对应的c p u很多人不知道c p u跟主板的对应关系，这里介绍从最早的到最新的主板跟c p u插槽对应关系，方便入门。

下面是学习啦小编收集整理的主板怎么换对应的c p u，希望对大家有帮助~~主板换对应的c p u方法/步骤1很多人不知道每个c p u配什么样的主板，不知道它们的对应关系。

这里先介绍英特尔的先。

因特尔c p u分为酷睿系列奔腾系列赛扬系列至强系列。

这里按照酷睿系统开始讲解。

从第一代到最新的第六代。

从最旧的到最新的，以后也会不断更新跟上时代。

2第一代的都是C o r e i3540C o r e i3530C o r e i5处理器i5650i5660i5661i5670i5750这样子命名的。

6开头的三位数，接口呢都是1156针支持的内存都是3代d d r3内存控制器双通道D D R31066/1333插槽都是L G A1156插槽目前支持1156接口的主流主板为P55、H55、H57从地到高的排序。

就是说支持的芯片组就是列出的。

例如人家问i3530配什么主板，你可以说配P55、H55、H57其中一个。

但是这一代的高端主板i7支持的内存是一样的，但是接口不一样。

六核心i7995X，L G A1366接口，集成三通道D D R3内存控制器，采用Q u i c k P a t h直连总线内存控制器双通道D D R31066/1333支持最大内存 16G Bi7995X，L G A1366接口支持的是x58芯片组(中文：酷睿 i3，内核代号：C l a r k d a l e)处理器是英特尔的首款C P U+G P U产品，建基于I n t e l W e s t m e r e微架构。

与C o r e i7支持三通道存储器不同，C o r e i3只会集成双通道D D R3存储器控制器。

但是，与高端的X58芯片组不同，P55不会采用较新的Q P I连接，而会使用传统的D M I技术引。

【科普】各代CPU对应的主板型号，内存型号，小白看！首先举个例子CPU型号：比如4790K，第一位4代表是4代CPU，第二位7代表是酷睿I7系列，9表示在I7系列的位置，K代表可以超频第二位是4或者5就代表是I5系列，比如4590，就是代表4代I5，没有K，就代表不能超频第二位是1或者3就代表是I3系列，比如4130，就是代表4代I3，不能超频I3为入门级别CPU，I5是主流级别，I7属于高端现在市面上常见的CPU，有4代，6代，7代，以及最新的8代CPU━━━━━━━━━━━━━━━━━━━━━━━━━主板型号科普：H代表低端主板，B代表中端主板，Z代表高端主板每一代的CPU对应的主板都不一样（每一代任意一款都是可以全系兼容那一代的CPU的，也就是说哪怕是最高端的CPU也可以上最低端的主板，通常不建议高U低板）4代U对应的低至高端主板分别是：H61，B85，Z97（H61基本已经淘汰），市面上大多为B85和Z97，这一代只支持DDR3代的内存桌面版没有5代U，跳过从6代CPU开始只支持DDR4代内存6代CPU：H110，B150，Z170，X997代CPU：H270，B250，Z270，X299由于6代和7代接口一样，可以通过刷BIOS，让6代主板兼容7代CPU，反之7代同理然后目前最新的8代CPU，只有最高端的Z370主板可以用，淘宝上面有8100+H110的魔改套装，只建议老手用，小白三思。

前缀为X的主板，是发烧友专属，价格贵，绝大部分人都不适合用。

━━━━━━━━━━━━━━━━━━━━━━━━━英特尔的CPU型号说明，X代表代数I3：第二位数最高是3，比如7350K，就代表是I3里面最顶级的I5：第二位数最高是6，最低是4，比如8400，就是8代I5里面起步的，8600K，代表8代I5里面最顶级的I7，第二位数是7，比如8700，8700K━━━━━━━━━━━━━━━━━━━━━━━━━3代U对应的低至高端主板分别是：H61，B75、Z77等对应的就是三代CPU和E3 V2,4代U对应的低至高端主板分别是：H81，B85，Z97另外，6、7代CPU的主板可以说是通用的（我的是I5 6500+B250）━━━━━━━━━━━━━━━━━━━━━━━━━1366至强系列。

第二部分主板芯片组Chipset一、芯片组芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。

在电脑界称设计芯片组的厂家为Core Logic，Core 的中文意义是核心或中心，光从字面的意义就足以看出其重要性。

对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。

芯片组性能的优劣，决定了主板性能的好坏与级别的高低。

这是因为目前CPU的型号与种类繁多、功能特点不一，如果芯片组不能与CPU良好地协同工作，将严重地影响计算机的整体性能甚至不能正常工作。

主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。

还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC＇97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。

北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。

一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔845E芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。

北桥芯片负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。

北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
