弹性柱销联轴器参数

  • 格式：doc
  • 大小：259.50 KB
  • 文档页数：7

LZ型弹性柱销齿式联轴器（GB/T5015-2003）?

详细介绍：

LZ型弹性柱销齿式联轴器

GB/T5015-2003

代替GB5015-85原称ZL

本联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。可传递很大的转矩，0.112～2800KN.m。工作温度-20～70℃，可部分的代替齿型联轴器。具有一定补偿轴向便宜能力，和一般的减震性能。

普通圆柱轴孔用LZ型，圆锥孔用LZD型。选型时望注意。

许用补偿量??????轴向±0.5～5mm

????????????????径向0.3～1.5mm

????????????????角向0.5°

LZ型弹性柱销齿式联轴器主要参数与尺寸??????????mm

型号 公称转矩Tn

KN.m 许用转速[n]

r/min 轴孔直径

d 轴孔长度

D D1 B S 转动惯量

kg·m2 重量

kg Y型、J1型

L

LZ1 0.112 5000 12～24 27～52 76 40 42 2.5 0.001 1.67

LZ2 0.25 5000 16～32 44～82 90 50 50 2.5 0.003 3.00

LZ3 0.63 4500 25～42 44～112 118 65 70 3.0 0.012 7.31

LZ4 1.8 4200 40～60 84～142 158 90 90 4 0.045 16.20

LZ5 4.5 4000 50～80 84～172 192 120 90 4 0.108 27.02

LZ6 8 3300 60～95 107～172 230 130 112 5 0.242 40.89

LZ7 11.2 2900 70～110 107～212 260 160 112 5 0.443 59.60

LZ8 18 2500 80～130 132～252 300 190 128 6 0.908 94.67

LZ9 25 2300 90～150 132～252 335 220 150 7 1.733 138.1

LZ10 31.5 2100 100～170 167～302 355 245 152 8 2.422 169.3

LZ11 40 2000 110～180 167～302 380 260 172 8 3.369 203.1

LZ12 63 1700 130～200 202～352 445 290 182 8 6.524 296.6

LZ13 100 1500 150～240 202～410 515 345 218 8 14.19 469.2 LZ14 125 1400 170～260 242～410 560 390 218 8 21.67 621.7

LZ15 160 1300 190～300 282～470 590 420 240 10 29.52 730.5

LZ16 250 1000 220～340 282～550 695 490 265 10 62.47 1144

LZ17 355 950 240～380 330～550 770 550 285 10 106.0 1557

LZ18 450 850 250～420 330～650 860 605 300 13 175.4 2062

LZ19 630 750 280～450 380～650 970 695 322 14 323.2 3068

LZ20 1120 650 320～500 380～650 1160 800 355 15 669.4 4715

LZ21 1800 530 380～630 450～800 1440 1020 360 18 1880 8599

LZ22 2240 500 420～750 540～800 1520 1100 405 19 2596 9473

LZ23 2800 460 480～850 540～880 1640 1240 440 20 3982 12095

注：1：重量、转动惯量是按Y/J1轴孔组合型式和最小轴孔的计算值。

2：短时过载不得超过公称转矩Tn值的2倍。

LZZ型带制动轮弹性柱销齿式联轴器（GB/T5015-2003）?

详细介绍： 发布时间：2007-8-317:28:25?

LZZ型带制动轮弹性柱销齿式联轴器

GB/T5015-2003

代替GB5015-85原称ZLL

LZZ型带制动轮弹性柱销齿式联轴器主要参数与尺寸

型号 公称转矩Tn

KN.m 许用转速[n]

r/min 轴孔直径 轴孔长度

D0 D D1 D2 B B1 S 转动惯量

kg·m2 质量

kg Y型?J1型

d1 d2 L

LZZ1 0.25 4500 16～19 42

160 98 50 56 70 9

2 0.018 6.64 20～24 38～52 19

25～28 44～62 29

30～32 60～82 49 - 35～38

LZZ2 0.63 3800 25～28 62

200 124 65 70 85 30

2 0.053 12.04 30～32 60～82 50

40～42 84～112 80 - 45～48

LZZ3 1.8 3000 40～56 84～112

250 166 90 105 105 48.5

3 0.183 28.09 60 107～142 78.5 - 63～70

LZZ4 4.5 2450 50～56 84～112

315 214 120 130 135 40

3 0.547 51.69 60～75 107～142 70

80 132～172 100 - 85～90 LZZ5 8 1900 60～75 107～142

400 240 130 145 170 44

3 1.413 76.61 80～90 132～172 74 - 95

LZZ6 11.2 1500 70～75 107～142

500 280 160 170 210 40

4 3.865 130.61 80～95 132～172 70

100～110 167～212 110 - 120

LZZ7 18 1200 80～95 132～182

630 330 190 200 265 42

4 10.753 222.63 100～125 167～212 82

130 202～252 112

LZZ8 25 1050 90～95 132～172

710 380 220 220 300 5

4 19.156 307.92 100～125 167～212 45

130～150 202～252 85

LZZ9 31.5 950 100～125 167～212

800 400 245 245 340 40

5 33.446 405.88 130～150 202～252 80

160～180 242～302 130

注：1：重量、转动惯量是按Y/J1轴孔组合型式和最小轴孔的计算值。

2：短时过载不得超过公称转矩Tn值的2倍

LZJ型接中间轴弹性柱销齿式联轴器（GB/T5015-2003）?

详细介绍：

LZJ型接中间轴弹性柱销齿式联轴器

GB/T5015-2003

代替GB5015-85原称ZLZ

LZJ型接中间轴弹性柱销齿式联轴器主要参数与尺寸

型号 公称转矩Tn

KN.m 许用转速[n]

r/min 轴孔直径

d1.d2 轴孔长度

D D1 B S 转动惯量

kg·m2 重量

kg Y型、J1型

L

LZJ1 0.112 4500 12～28 27～62 84 40 38 2.5 0.002 1.90

LZJ2 0.25 4500 16～38 30～82 98 50 42 2.5 0.003 3.18

LZJ3 0.63 4000 25～48 44～112 124 65 54 3.0 0.011 6.68

LZJ4 1.8 4000 40～70 84～142 166 90 72 4 0.047 15.98

LZJ5 4.5 3600 55～90 84～172 214 120 72 4 0.137 29.50

LZJ6 8 3200 60～95 107～172 240 130 86 5 0.241 39.80

LZJ7 11.2 2700 70～120 107～212 280 160 90 5 0.511 62.82

LZJ8 18 2300 80～130 132～252 330 190 100 6 1.1 101.44

LZJ9 25 2000 90～150 132～252 380 220 115 7 2.253 152.5

LZJ10 31.5 1900 100～170 167～302 400 245 115 8 3.031 185.0 LZJ11 40 1750 110～180 167～302 435 260 130 8 4.499 229.3

LZJ12 63 1600 130～200 202～352 480 290 145 8 7.504 313.3

LZJ13 100 1400 150～250 202～410 545 345 165 8 14.86 484.9

LZJ14 125 1270 170～260 242～352 600 390 170 8 23.98 646.9

LZJ15 160 1200 190～300 282～470 630 420 190 10 32.92 767.5

LZJ16 250 1020 220～340 282～550 745 490 205 10 69.47 1210

LZJ17 355 920 240～380 330～550 825 550 225 10 118.3 1635

LZJ18 450 830 250～420 330～650 920 605 240 13 196.2 2168

LZJ19 630 730 280～450 380～650 1040 695 255 14 358.1 3205

LZJ20 1120 610 320～600 380～800 1240 800 285 15 766.6 4923

LZJ21 1800 490 380～710 450～800 1540 1020 310 18 2143 9212

LZJ22 2240 460 420～750 540～800 1640 1100 330 19 2937

11191

LZJ23 2800 430 450～850 540～880 1760 1240 360 20 4477 14544

注：1：重量、转动惯量是按Y/J1轴孔组合型式和最小轴孔的计算值。

2：短时过载不得超过公称转矩Tn值的2倍。

LZD型锥形轴孔弹性柱销齿式联轴器（GB/T5015-2003）?

详细介绍：

LZD型锥形轴孔弹性柱销齿式联轴器

GB/T5015-2003

代替GB5015-85原称ZLD

LZD型锥形轴孔弹性柱销齿式联轴器主要参数与尺寸????????????mm

型号 公称转矩Tn

KN.m 许用转速[n]

r/min 轴孔直径

d.dZ 轴孔长度

D D1 B S 转动惯量

合集下载

弹性联轴器的技术参数

弹性联轴器的技术参数

弹性联轴器通常由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料。弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。弹性联轴器通常具备良好的性能而且有价格上的优势，在很多步进、伺服系统实际应用中，弹性联轴器是首选的产品。一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。弹性联轴器主要有以下两个基本的系列：螺旋槽型和平行槽型。

凌斯LS2一体成型弹性联轴器·夹紧螺固定联轴器专业为自动化设备,数控设备及通用机械等提供优质联轴器。产品引进德国技术及高科技数控生产设备制做，拥有一流的技术研发团队和完善的管理体制,并有一批优秀的售后服务人员专业为客户提供最好的传动方案,确保设备能平稳高效运转。

例：LS2-100-0810

LS2:系列号，材料为铝合金

100：外径尺寸：25.4MM，夹紧螺丝固定

08:D1轴径为：8MM

10：D2轴径为：10MM

LS2一体成型弹性联轴器特点:

1.一体成型的金属弹性联轴器

2.零回转间隙

3.弹性作用补偿径向、角向、轴向偏差

4.顺时针与逆时针回转特性完全相同

5.夹紧螺丝固定方式

6.铝合金及不锈钢材料

邮箱：cnc@ cnc@

网址：/

全国统一热线：400-0769-856

例：SLS2-C150-1415

SLS2:系列号，材料为不锈钢

C150：外径尺寸：38.1MM，夹紧螺丝固定

14:D1轴径为：14MM

15：D2轴径为：15MM

LS2一体成型弹性联轴器特点:

1.一体成型的金属弹性联轴器

2.零回转间隙

3.弹性作用补偿径向、角向、轴向偏差

4.顺时针与逆时针回转特性完全相同

5.夹紧螺丝固定方式

6.铝合金及不锈钢材料

凌斯LS1金属弹性联轴器·定位螺丝固定联轴器的选型指南 ：

1.每个系列的联轴器都有其特有的性能.请根据使用时的具体要求,选择合适的联轴器.

2.在选择好合适的系列产品后,再参考相应的参数表格,根据相应的参数确定型号.

常用联轴器

常用联轴器

TL(LT)型弹性套柱销联轴器

特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。不适用于高速和低速重载工况条件。

TL(LT)型--基本型；

TLL(LTZ)型--带制动轮型；

L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>) mm

型号 公称扭矩

N.m 许用转速rpm 轴孔直径

d1、d2、dz 轴孔长度 D A S 许用补偿量 重量

kg 转动量kg.Y型 J J1 Z型 径向 角向 铁 钢 铁 钢 L L1 L

L1(LT1) 6.3 6600 8800 9 9 20 14

71 18 3 0.2 1°30' 1.16 0.0010、11 10、11 25 17

12 12、14 32 20

L2(LT2) 16 5500 7600 12、14 12、14 32 20 80 18 3 0.2 1°30' 1.64 0.0016 16、18、19 42 30 42

L3(LT3) 31.5 4700 6300 16、18、19 16、18、19 42 30 42 95 35 4 0.2 1°30' 1.9 0.0020 20、22 52 38 52

L4(LT4) 63 4200 5700 20、22、24 20、22、24 52 38 52 106 35 4 0.2 1°30' 2.3 0.0 25、28 62 44 62

L5(LT5) 125 3600 4600 25、28 25、28 62 44 62 130 45 5 0.3 1°30' 8.36 0.030、32 30、35 82 60 82

L6(LT6) 250 3300 3800 32、35、38 32、35、38 82 60 82 160 45 5 0.3 1°00' 10.36 0.040 40、42 112 84 112

弹性柱销联轴器标准

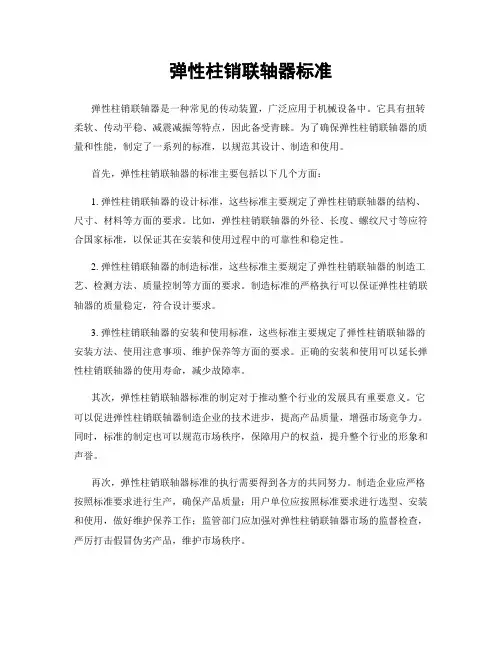

弹性柱销联轴器标准
