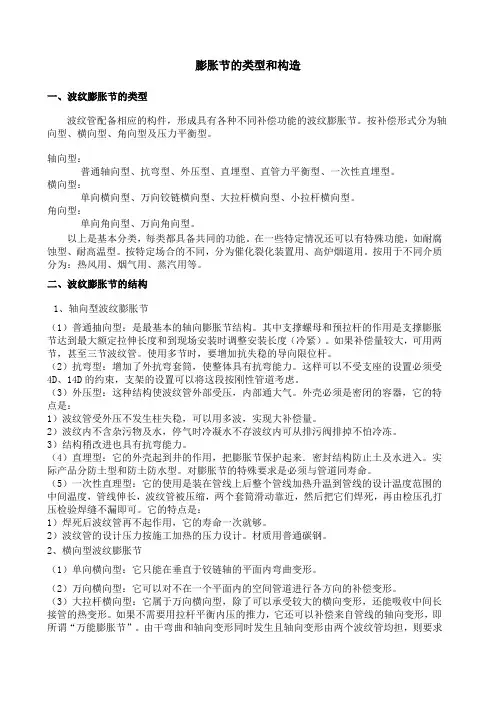

膨胀节的类型和构造

一、波纹膨胀节的类型

波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。按补偿形式分为轴向型、横向型、角向型及压力平衡型。

轴向型：

普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。

横向型：

单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。

角向型：

单向角向型、万向角向型。

以上是基本分类，每类都具备共同的功能。在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。按特定场合的不同，分为催化裂化装置用、高炉烟道用。按用于不同介质分为：热风用、烟气用、蒸汽用等。

二、波纹膨胀节的结构

1、轴向型波纹膨胀节

（1）普通抽向型：是最基本的轴向膨胀节结构。其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。如果补偿量较大，可用两节，甚至三节波纹管。使用多节时，要增加抗失稳的导向限位杆。

（2）抗弯型：增加了外抗弯套筒，使整体具有抗弯能力。这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。

（3）外压型：这种结构使波纹管外部受压，内部通大气。外壳必须是密闭的容器，它的特点是：

1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。

2）波纹内不含杂污物及水，停气时冷凝水不存波纹内可从排污阀排掉不怕冷冻。

3）结构稍改进也具有抗弯能力。

（4）直埋型：它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。实际产品分防土型和防土防水型。对膨胀节的特殊要求是必须与管道同寿命。

（5）一次性直理型：它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。它的特点是：

1）焊死后波纹管再不起作用，它的寿命一次就够。

2）波纹管的设计压力按施工加热的压力设计。材质用普通碳钢。

sw6膨胀节计算步骤 概述说明以及解释

1. 引言

1.1 概述

SW6膨胀节是一种用于管道系统中的重要装置，用于处理热胀冷缩引起的应力和变形。它主要由金属材料制成，可在温度变化时自由伸缩，以保护管道系统的完整性。本文将详细介绍SW6膨胀节的计算步骤，并提供理论基础、计算前准备工作以及具体的计算方法。

1.2 文章结构

本文共分为三个部分，分别是引言、SW6膨胀节计算步骤和结论。引言部分旨在对文章内容进行概述和展示文章结构。第二部分将详细介绍SW6膨胀节计算所需的理论基础、准备工作以及具体的计算步骤和方法。最后一部分将总结与回顾本文的主要观点，并提供结果分析与讨论以及进一步研究方向建议。

1.3 目的

本文旨在帮助读者了解SW6膨胀节在管道系统中的重要性，并提供清晰明了的计算步骤，使读者能够正确使用和设计SW6膨胀节。通过本文的阐述，读者将能够掌握SW6膨胀节计算的基本原理和方法，并能够应用于实际工程中，确保管道系统的安全运行和可靠性。

2. SW6膨胀节计算步骤

2.1 理论基础

SW6膨胀节是一种机械密封补偿装置，用于管道系统中的热胀冷缩补偿。在进行SW6膨胀节计算之前，我们需要了解以下理论基础知识：

首先，需要明确管道系统中的热胀冷缩问题。当管道受到温度变化时，会发生热胀冷缩现象，可能导致管道产生应力和变形。为了解决这个问题，可以使用膨胀节进行补偿。

其次，要了解膨胀节的基本原理。膨胀节通过弹性元件来吸收管道的热胀冷缩变形，并将其转化为弹性变形。这样可以减少对管道系统的应力影响，并保持其稳定性。

最后，需要掌握SW6膨胀节的结构和工作原理。SW6膨胀节通常由金属波纹管和法兰连接组成。在安装过程中，根据实际情况选择合适的膨胀节类型和安装方式。

2.2 计算前的准备工作

在进行SW6膨胀节计算之前，我们需要进行一些准备工作：

首先，要明确管道系统的工作条件和设计参数。包括管道材料、工作温度范围、压力等级等信息。这些参数将直接影响膨胀节的选型和计算结果。

波纹管膨胀节限位螺栓杆的作用和使用方法

波纹管膨胀节是一种用于管道系统的补偿装置，用于吸收由于温度变化、压力变化或机械振动引起的管道系统的热胀冷缩或位移。而波纹管膨胀节限位螺栓杆作为波纹管膨胀节的一个重要组成部分，其功能主要是通过限制膨胀节的位移来保护波纹管和连接管道的完整性。下面将对波纹管膨胀节限位螺栓杆的作用和使用方法进行详细阐述。

1.限制位移：波纹管膨胀节在工作过程中会发生一定的位移，通过限位螺栓杆的固定作用，可以有效地限制膨胀节的位移范围，防止其超过其容许范围，从而防止管道系统的破坏或泄漏。

2.提供支撑：波纹管膨胀节限位螺栓杆通过与波纹管连接，为膨胀节提供支撑，使其在压力和温度变化时保持稳定的工作状态。同时，限位螺栓杆还能够减小波纹管在工作过程中的应力集中，并延长波纹管的使用寿命。

3.保护连接处：波纹管膨胀节限位螺栓杆作为连接管道和波纹管的一个重要连接件，其作用是固定连接，防止连接处的泄漏和松动。

1.安装前的准备：在安装波纹管膨胀节限位螺栓杆之前，需要检查螺纹是否完整，以及杆体是否有裂纹、变形等缺陷。同时还需要检查连接管道的尺寸和准确度，确保连接的可靠性和紧密性。

2.安装过程：先将波纹管膨胀节的两端与管道连接好，再通过限位螺栓杆将波纹管限位固定。安装过程中需要注意螺栓的紧固力度，不能过松或过紧，应根据实际情况进行调整。

3.调整和维护：在波纹管膨胀节限位螺栓杆安装完毕后，需要进行调整和维护。调整时可以根据实际情况松紧限位螺栓杆，使其达到最佳的固定效果。维护时需要定期检查限位螺栓杆的紧固度，并根据需要进行维护和更换。

总之，波纹管膨胀节限位螺栓杆对于波纹管膨胀节的正常工作及管道系统的安全运行起着非常重要的作用。通过限制波纹管膨胀节的位移范围，它能够保护整个管道系统的完整性，减小应力集中，延长管道的使用寿命。在实际使用中，需要正确安装及调整螺栓紧固力度，并定期进行维护和检查，以确保其可靠性和安全性。

波纹膨胀节通用技术说明

1.1 波纹膨胀节(补偿器)基本参数

1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa

﹑2.5MPa四个等级。用作常压管道附件时设计压力为0.25MPa,用作内燃机排气

管道复件时设计压力为0.05MPa﹑0.1MPa.

1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。

其他用途时设计温度为300℃。

1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000

次,3000 次三个等级。安全系数≥10。

1.2 波纹膨胀节(补偿器)选用材料

1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1 表1-1

名称 牌号 允许使用温度范围℃ 标准号 相当日本牌号

0Cr18Ni10Ti ﹣196～600 SUS321

0Cr17Ni12MO 2 ﹣196～450 SUS316

0Cr18Ni9 ﹣196～250 SUS304

00Cr19Ni10 ﹣200～425 SUS304L 奥氏体

不锈钢

00Cr17Ni14MO 2 ﹣200～450 GB/T4237

GB/T3280 SUS316L

NS111 ﹣196～800 GB/T15010 耐蚀合金 FN-2 ﹣196～900 GB1330

1.2.2 波纹管膨胀节(补偿器)常用碳钢材料见表 1-2

表1-2

名称 钢号 允许使用温度范围℃ 标准号

无逢钢管 10

20

20G ≤475℃ GB/T8163

GB9948

GB6479

螺旋缝电焊钢管 L245

L360 ≤475℃ GB/T9711.1-1997

板材 Q235-B

16MnR ≤300℃

≤475℃ GB312

GB3274

GB6654

螺栓 Q235-A

30CrMO A

35CrMO VA ≤300℃

≤500℃

≤500℃ GB/T700

GB/T3077
